1 概述
1.1 资源概述

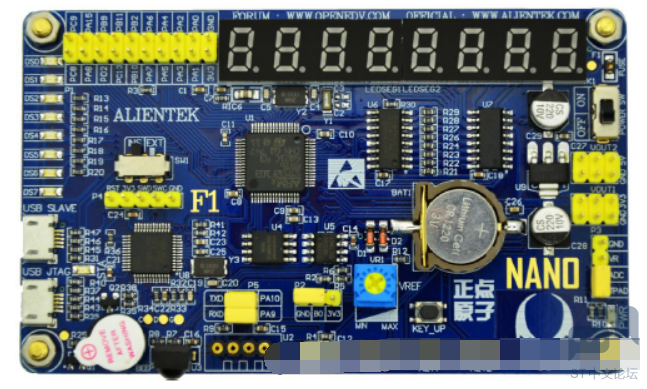

开发板：正点原子STM32F103 Nano开发板
MDK版本：5.27
主控芯片型号：STM32F103RBT6



1.2 实现功能
本实验在STM32F103开发板上移植了FreeRTOS，版本为V9.0.0。例程中创建了5个任务来测试移植是否成功。
start_task任务创建其他4个测试任务

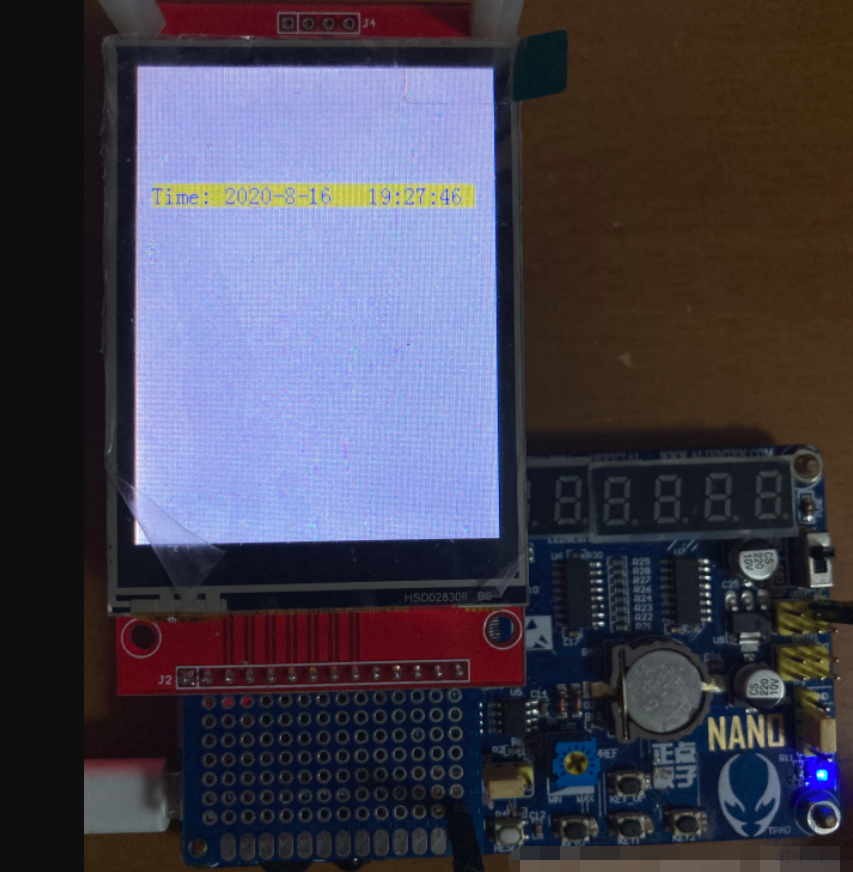

1 RTC_task：RTC的LCD液晶显示，串口打印任务
2 LED1_task：跑马灯任务函数
3 LED0Toggle_task：LED0闪烁任务函数，键盘扫描任务
4 BEEP_task 串口控制蜂鸣器任务

2 程序源码
在程序中建立5个Task，一个启动Task，4个应用Task。按键扫描使用队列，检测到对应按键时，执行相应的操作。串口通讯使用信号量，检测到字符串后控制LED灯的亮灭。另外有一个任务1S钟一次刷新LCD显示，显示时间。
主要代码借鉴了正点原子的程序，SPI屏幕商家提供的驱动以及最小系统版商家提供的驱动，由于RTOS这种系统的任务具有高内聚的特性。因此很容易将不同的任务移植到一起。

1. #include "led.h"

2. #include "delay.h"

3. #include "sys.h"

4. #include "FreeRTOS.h"

5. #include "task.h"

6. #include "LCD.h"

7. #include "gui.h"

8. #include "RTC_Time.h"

9. #include "queue.h"

10. #include "key.h"

11. #include "semphr.h"

12. #include "malloc.h"

13.

14.

15.

16. //任务优先级

17. #define START_TASK_PRIO                1

18. //任务堆栈大小

19. #define START_STK_SIZE                 50

20. //任务句柄

21. TaskHandle_t StartTask_Handler;

22. //任务函数

23. void start_task(void *pvParameters);

24.

25. //任务优先级

26. #define LED0Toggle_task_PRIO                4

27. //任务堆栈大小

28. #define LED0Toggle_STK_SIZE                 50

29. //任务句柄

30. TaskHandle_t LED0ToggleTask_Handler;

31. //任务函数

32. void LED0Toggle_task(void *pvParameters);

33.

34. //任务优先级

35. #define LED1_TASK_PRIO                3

36. //任务堆栈大小

37. #define LED1_STK_SIZE                 128

38. //任务句柄

39. TaskHandle_t LED1Task_Handler;

40. //任务函数

41. void LED1_task(void *pvParameters);

42.

43. //任务优先级

44. #define RTC_TASK_PRIO                5

45. //任务堆栈大小

46. #define RTC_STK_SIZE                 128

47. //任务句柄

48. TaskHandle_t RTCTask_Handler;

49. //任务函数

50. void RTC_task(void *pvParameters);

51.

52. //任务优先级

53. #define BEEP_TASK_PRIO                2

54. //任务堆栈大小

55. #define BEEP_STK_SIZE                 128

56. //任务句柄

57. TaskHandle_t BEEPTask_Handler;

58. //任务函数

59. void BEEP_task(void *pvParameters);

60.

61. QueueHandle_t Key_Queue;                   //按键值消息队列句柄

62. #define KEYMSG_Q_NUM    1                  //按键消息队列的数量

63.

64. //二值信号量句柄

65. SemaphoreHandle_t BinarySemaphore;        //二值信号量句柄

66.

67. //用于命令解析用的命令值

68. #define BEEPON        1

69. #define BEEPOFF        2

70. #define COMMANDERR        0XFF

71.

72. //将字符串中的小写字母转换为大写

73. //str:要转换的字符串

74. //len：字符串长度

75. void LowerToCap(u8 *str,u8 len)

76. {

77.         u8 i;

78.         for(i=0;i<len;i++)

79.         {

80.                 if((96<str<i>)&&(str<i><123))        //小写字母

81.                 str<i>=str<i>-32;                                //转换为大写

82.         }

83. }

84.

85. //命令处理函数，将字符串命令转换成命令值

86. //str：命令

87. //返回值: 0XFF，命令错误；其他值，命令值

88. u8 CommandProcess(u8 *str)

89. {

90.         u8 CommandValue=COMMANDERR;

91.         if(strcmp((char*)str,"BEEPON")==0) CommandValue=BEEPON;

92.         else if(strcmp((char*)str,"BEEPOFF")==0) CommandValue=BEEPOFF;

93.         return CommandValue;

94. }

95.

96. int main(void)

97. {

98.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置系统中断优先级分组4

99.         delay_init();                                            //延时函数初始化

100.         uart_init(115200);                                        //初始化串口

101.         LED_Init();                                                          //初始化LED

102.         KEY_Init();        //按键初始化

103.         LCD_Init();           //液晶屏初始化

104.     RTC_Init();        //RTC初始化

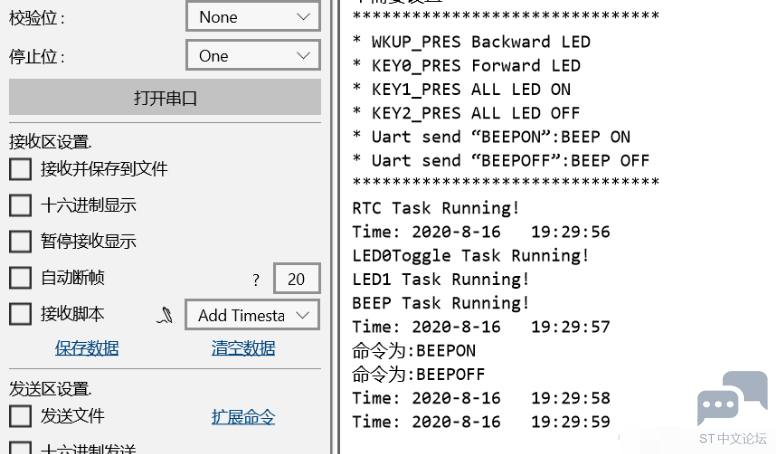

105.         printf("*******************************\r\n");

106.         printf("* WKUP_PRES Backward LED\r\n");

107.         printf("* KEY0_PRES Forward LED\r\n");

108.         printf("* KEY1_PRES ALL LED ON\r\n");

109.         printf("* KEY2_PRES ALL LED OFF\r\n");

110.         printf("* Uart send “BEEPON”:BEEP ON \r\n");

111.         printf("* Uart send “BEEPOFF”:BEEP OFF \r\n");

112.         printf("*******************************\r\n");

113.         //创建开始任务

114.     xTaskCreate((TaskFunction_t )start_task,            //任务函数

115.                 (const char*    )"start_task",          //任务名称

116.                 (uint16_t       )START_STK_SIZE,        //任务堆栈大小

117.                 (void*          )NULL,                  //传递给任务函数的参数

118.                 (UBaseType_t    )START_TASK_PRIO,       //任务优先级

119.                 (TaskHandle_t*  )&StartTask_Handler);   //任务句柄

120.     vTaskStartScheduler();          //开启任务调度

121. }

122.

123. //开始任务任务函数

124. void start_task(void *pvParameters)

125. {

126.     taskENTER_CRITICAL();           //进入临界区

127.     Key_Queue=xQueueCreate(KEYMSG_Q_NUM,sizeof(u8));        //创建消息Key_Queue

128.         //创建二值信号量

129.         BinarySemaphore=xSemaphoreCreateBinary();

130.     //创建LED0任务

131.     xTaskCreate((TaskFunction_t )LED0Toggle_task,

132.                 (const char*    )"LED0Toggle_task",

133.                 (uint16_t       )LED0Toggle_STK_SIZE,

134.                 (void*          )NULL,

135.                 (UBaseType_t    )LED0Toggle_task_PRIO,

136.                 (TaskHandle_t*  )&LED0ToggleTask_Handler);

137.     //创建LCD任务

138.     xTaskCreate((TaskFunction_t )LED1_task,

139.                 (const char*    )"LED1_task",

140.                 (uint16_t       )LED1_STK_SIZE,

141.                 (void*          )NULL,

142.                 (UBaseType_t    )LED1_TASK_PRIO,

143.                 (TaskHandle_t*  )&LED1Task_Handler);

144.     xTaskCreate((TaskFunction_t )RTC_task,

145.                 (const char*    )"RTC_task",

146.                 (uint16_t       )RTC_STK_SIZE,

147.                 (void*          )NULL,

148.                 (UBaseType_t    )RTC_TASK_PRIO,

149.                 (TaskHandle_t*  )&RTCTask_Handler);

150.     xTaskCreate((TaskFunction_t )BEEP_task,

151.                 (const char*    )"BEEP_task",

152.                 (uint16_t       )BEEP_STK_SIZE,

153.                 (void*          )NULL,

154.                 (UBaseType_t    )BEEP_TASK_PRIO,

155.                 (TaskHandle_t*  )&BEEPTask_Handler);

156.     vTaskDelete(StartTask_Handler); //删除开始任务

157.     taskEXIT_CRITICAL();            //退出临界区

158. }

159.

160. //LED0闪烁任务函数，提示程序正在运行，且为按键扫描程序，像队列发送信息

161. void LED0Toggle_task(void *pvParameters)

162. {

163.         u8 key,i=0;

164.     BaseType_t err;

165.         printf("LED0Toggle Task Running!\r\n");

166.         while(1)

167.         {

168.                 key=KEY_Scan(0);                    //扫描按键

169.         if((Key_Queue!=NULL)&&(key))           //消息队列Key_Queue创建成功,并且按键被按下

170.         {

171.             err=xQueueSend(Key_Queue,&key,10);

172.             if(err==errQUEUE_FULL)           //发送按键值

173.             {

174.                 printf("队列Key_Queue已满，数据发送失败!\r\n");

175.             }

176.         }

177.         i++;

178.         if(i==50)

179.         {

180.             i=0;

181.             LED0=!LED0;

182.         }

183.         vTaskDelay(10);   //延时10ms，也就是10个时钟节拍

184.         }

185. }

186.

187. //跑马灯任务函数，使用按键控制灯的方向，以及控制灯的亮灭

188. void LED1_task(void *pvParameters)

189. {

190.          u8 key=0;

191.         printf("LED1 Task Running!\r\n");

192.

193.         while(1)

194.         {

195.         if(Key_Queue!=NULL)

196.         {

197.             if(xQueueReceive(Key_Queue,&key,portMAX_DELAY))//请求消息Key_Queue

198.             {

199.                 switch(key)

200.                 {

201.                     case WKUP_PRES:                //KEY_UP控制流水灯方向，逆向

202.                                                 LED1=1;

203.                                                 LED7=0;

204.                                                 vTaskDelay(200);

205.                                                 LED7=1;

206.                                                 LED6=0;

207.                                                 vTaskDelay(200);

208.                                                 LED6=1;

209.                                                 LED5=0;

210.                                                 vTaskDelay(200);

211.                                                 LED5=1;

212.                                                 LED4=0;

213.                                                 vTaskDelay(200);

214.                                                 LED4=1;

215.                                                 LED3=0;

216.                                                 vTaskDelay(200);

217.                                                 LED3=1;

218.                                                 LED2=0;

219.                                                 vTaskDelay(200);

220.                                                 LED2=1;

221.                                                 LED1=0;

222.                                                 vTaskDelay(200);

223.                         break;

224.                     case KEY0_PRES:                //KEY0控制LED灯方向，顺向

225.                                                 LED7=1;

226.                                                 LED1=0;

227.                                                 vTaskDelay(200);

228.                                                 LED1=1;

229.                                                 LED2=0;

230.                                                 vTaskDelay(200);

231.                                                 LED2=1;

232.                                                 LED3=0;

233.                                                 vTaskDelay(200);

234.                                                 LED3=1;

235.                                                 LED4=0;

236.                                                 vTaskDelay(200);

237.                                                 LED4=1;

238.                                                 LED5=0;

239.                                                 vTaskDelay(200);

240.                                                 LED5=1;

241.                                                 LED6=0;

242.                                                 vTaskDelay(200);

243.                                                 LED6=1;

244.                                                 LED7=0;

245.                                                 vTaskDelay(200);

246.                         break;

247.                                         case KEY2_PRES:

248.                                                 LED1=1;LED2=1;LED3=1;LED4=1;LED5=1;LED6=1;LED7=1;//关闭所有LED灯

249.                                                 break;

250.                                         case KEY1_PRES:

251.                                                 LED1=0;LED2=0;LED3=0;LED4=0;LED5=0;LED6=0;LED7=0;//打开所有LED灯

252.                                                 break;

253.                 }

254.             }

255.         }

256.                 vTaskDelay(10);      //延时10ms，也就是10个时钟节拍

257.         }

258. }

259. //RTC的LCD液晶显示，串口打印任务，并在LCD上进行显示

260. void RTC_task(void *pvParameters)

261. {

262.     printf("RTC Task Running!\r\n");

263.         while(1)

264.     {

265.                 Time_Display();

266.                 vTaskDelay(1000);//每一秒钟刷新LED屏幕，显示时间

267.     }

268. }

269.

270. //BEEP任务，通过串口发送数据控制蜂鸣器

271. void BEEP_task(void *pvParameters)

272. {

273.         u8 len=0;

274.         u8 CommandValue=COMMANDERR;

275.         BaseType_t err=pdFALSE;

276.

277.         u8 *CommandStr;

278.         POINT_COLOR=BLUE;

279.     printf("BEEP Task Running!\r\n");

280.         while(1)

281.         {

282.                 if(BinarySemaphore!=NULL)

283.                 {

284.                         err=xSemaphoreTake(BinarySemaphore,portMAX_DELAY);        //获取信号量

285.                         if(err==pdTRUE)                                                                                //获取信号量成功

286.                         {

287.                                 len=USART_RX_STA&0x3fff;                                                //得到此次接收到的数据长度

288.                                 CommandStr=mymalloc(len+1);                                                //申请内存

289.                                 sprintf((char*)CommandStr,"%s",USART_RX_BUF);

290.                                 CommandStr[len]='\0';                                                        //加上字符串结尾符号

291.                                 LowerToCap(CommandStr,len);                                                //将字符串转换为大写

292.                                 CommandValue=CommandProcess(CommandStr);                //命令解析

293.                                 if(CommandValue!=COMMANDERR)

294.                                 {

295.                                         printf("命令为:%s\r\n",CommandStr);

296.                                         switch(CommandValue)                                                //处理命令

297.                                         {

298.                                                 case BEEPON:

299.                                                         BEEP=0;

300.                                                         break;

301.                                                 case BEEPOFF:

302.                                                         BEEP=1;

303.                                                         break;

304.                                         }

305.                                 }

306.                                 else

307.                                 {

308.                                         printf("无效的命令，请重新输入!!\r\n");

309.                                 }

310.                                 USART_RX_STA=0;

311.                                 memset(USART_RX_BUF,0,USART_REC_LEN);                        //串口接收缓冲区清零

312.                                 myfree(CommandStr);                                                                //释放内存

313.                         }

314.                 }

315.                 else if(err==pdFALSE)

316.                 {

317.                         vTaskDelay(10);      //延时10ms，也就是10个时钟节拍

318.                 }

319.         }

320. }              </i></i></i></i>

复制代码

LCD显示函数Time_Display如下

1. void Time_Display(void)

2. {

3.    struct tm time;

4.    char LCDTemp[100];

5.    time = Time_GetCalendarTime();

6.    printf("Time: %d-%d-%d   %02d:%02d:%02d \r\n", time.tm_year, \

7.                    time.tm_mon+1, time.tm_mday,\

8.                    time.tm_hour, time.tm_min, time.tm_sec);//打印到串口

9.

10.         sprintf(LCDTemp,"Time: %d-%d-%d   %02d:%02d:%02d \r\n", time.tm_year, \

11.                    time.tm_mon+1, time.tm_mday,\

12.                    time.tm_hour, time.tm_min, time.tm_sec);//打印到字符串

13.         Show_Str(10,80,BLUE,YELLOW,LCDTemp,16,0);//显示字符串

14. }

复制代码

3 实验结果
打开串口，显示时间如下，每秒将时间打印到串口



LCD移植后效果图
