1 概述
1.1 资源概述

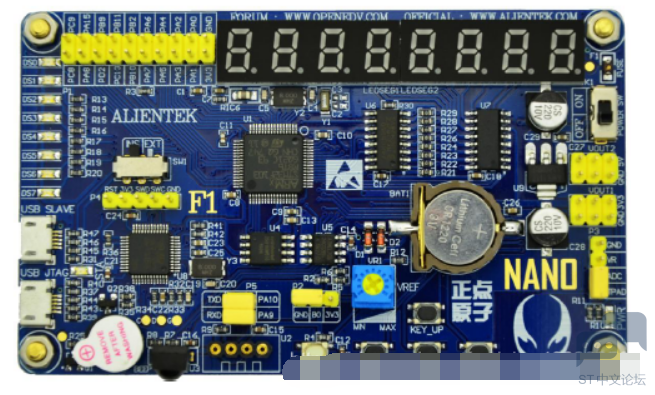

开发板：正点原子STM32F103 Nano开发板
  _" }: b1 N& P/ V0 x7 SCUBEMX版本：1.3.0
MDK版本：5.23
主控芯片型号：STM32F103RBT6
  Y: S+ Z6 M: A+ z4 o
4 ]2 Z, h, g  T8 q; h/ N) _
% J: q2 }) s$ M1 _
1.2 实现功能
1，修改：将HAL官方例程工程PWR提出，driver对应的多余文件进行删除，形成一个独立的工程包；
2，include路径进行了重新定义；
3，LED（DS0）灯点亮5S，然后进入待机模式，按下KEYUP按键退出待机模式；
4，支持正点原子F103 nano开发板。

" K# I6 L  Q8 I/ s* [/ I! z9 E2 程序实现
4 @4 N( {$ b* F4 u% u' L' s2.1实现原理

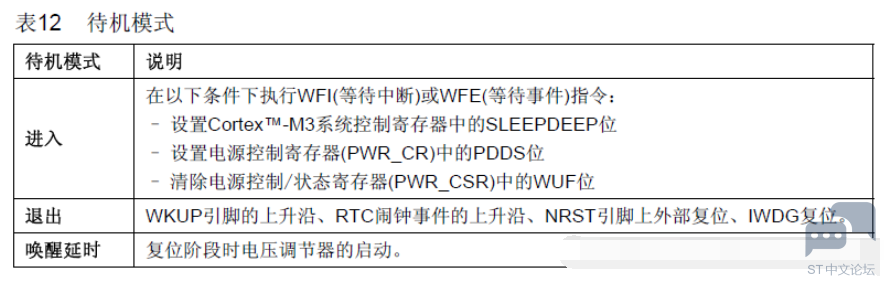

待机模式的进入和退出条件如下表。

! n# ?8 l5 g9 w+ J
芯片对应的PA00为芯片的Wakeup功能键，对应正点原子wake
up按键。我们需要将此按键初始化这个功能即可。
) z$ D7 x+ @4 R! l5 A$ `9 t+ q
5 S8 n! t2 y' p2.2 程序源码
在原官方例程上增加了LED2，用来指示单板是否进入了待机模式。LED2采用单板上的DS0。

) p2 b; J: b$ ^( Q/ G' Y: `

1. int main(void)
   : n: D2 o, c7 {2 J0 {; Z% k
2. {
   . {2 h4 x+ E) x  g6 K( X: l
3.   /* STM32F103xB HAL library initialization:
   : X/ Y/ I* S% d& P% ]7 a) h
4.        - Configure the Flash prefetch
     b* J0 k3 z/ h& Q2 a- U7 y4 r
5.        - Systick timer is configured by default as source of time base, but user

6.          can eventually implement his proper time base source (a general purpose
   & c' a  q$ T5 [# R  N/ ~
7.          timer for example or other time source), keeping in mind that Time base

8.          duration should be kept 1ms since PPP_TIMEOUT_VALUEs are defined and
   : V/ A5 J5 s/ h
9.          handled in milliseconds basis.

10.        - Set NVIC Group Priority to 4

11.        - Low Level Initialization
      r- a- h5 v& G- d9 P( o3 h
12.      */
    6 n! s7 I2 O$ X: c! x2 H  K
13.   HAL_Init();
    5 n9 _$ m. Y3 Z8 F3 ?
14.
    ! z5 P' l/ t( N  @. M" _3 |: n, ^
15.   /* Configure the system clock to 64 MHz */
    . z; g+ Q, c0 M, C! l- D
16.   SystemClock_Config();

17.

18.   /* Configure the system Power 配置系统电源 */
    ' \1 W7 I: R9 m& b5 s" j, H
19.   SystemPower_Config();

20.

21.           /* Check and handle if the system was resumed from Standby mode 确认系统是否从待机模式恢复*/
    / r* p9 u3 K- ]7 B! I2 ^+ c; m( {
22.   if (__HAL_PWR_GET_FLAG(PWR_FLAG_SB) != RESET)
    0 q" o7 \7 o: o! ?
23.   {

24.     /* Clear Standby flag 如果恢复则清楚待机标志位*/
    8 d2 F7 C9 _  u" W
25.     __HAL_PWR_CLEAR_FLAG(PWR_FLAG_SB);
    ) i7 ^3 M0 j' J
26.   }
    3 L3 W+ ^/ F( |4 F5 p+ n
27.
    ( i! G# Y4 Z( {6 b6 M! Y& E
28.
    2 W: Q8 F( H( j1 N' X: y
29.   /* -2- Configure IO in output push-pull mode to drive external LEDs初始化LED2灯，上电时点亮 */

30.   LED2_GPIO_CLK_ENABLE();

31.   GPIO_InitStruct.Mode  = GPIO_MODE_OUTPUT_PP;
    6 L% W9 e# O2 r" ?
32.   GPIO_InitStruct.Pull  = GPIO_PULLUP;
    - X  ]* ^# b5 O2 a$ V: C+ l  g
33.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

34.   GPIO_InitStruct.Pin = LED2_PIN;
    , o" R$ v( n0 V3 c9 {; t" e
35.   HAL_GPIO_Init(LED2_GPIO_PORT, &GPIO_InitStruct);

36.   HAL_GPIO_WritePin(LED2_GPIO_PORT,LED2_PIN,GPIO_PIN_RESET);
    ( {' \: d% c8 z
37.

38.   /* Insert 5 seconds delay 延时5S*/

39.   HAL_Delay(5000);
    # l" }; f( Q) t& n* P
40.

41. /* The Following Wakeup sequence is highly recommended prior to each Standby mode entry

42.     mainly when using more than one wakeup source this is to not miss any wakeup event.
    ; \& G. b9 f& H/ f8 d1 Z% D/ W
43.      - Disable all used wakeup sources,
    ( q! M, Q/ q' q6 g" e1 l
44.      - Clear all related wakeup flags,
    ; I- T7 j  D* I: n" V, t8 K2 K9 p
45.      - Re-enable all used wakeup sources,
    3 s7 R' Z/ K  O% r/ ^" ~
46.      - Enter the Standby mode.

47.   */

48.

49.   /* Disable all used wakeup sources: PWR_WAKEUP_PIN1 */
    9 n5 R/ |0 f$ q- K7 j" y
50.   HAL_PWR_DisableWakeUpPin(PWR_WAKEUP_PIN1);
    . i/ T& D- i* w  A' z4 F) \7 B
51.
    ! H8 r/ i- F7 P8 J
52.   /* Clear all related wakeup flags*/
    $ `9 \2 T& x! S& ^4 c% i) m" B- o; r. `- l
53.   __HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);
    8 [( f$ i0 D, A+ A. G% ?6 V* s1 ]" I
54.
    ; g& V6 g& `; N9 C7 l
55.   /* Enable WakeUp Pin PWR_WAKEUP_PIN1 connected to PA.00 使能PA00的唤醒功能*/
    ) \# n+ h/ e. r" h$ t
56.   HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1);

57.

58.   /* Enter the Standby mode进入待机模式 */
    # v/ k7 `/ B" z
59.   HAL_PWR_EnterSTANDBYMode();
    . _1 o, @( Y1 I  G. Z9 w* c. S2 v
60.

61.   /* This code will never be reached!如果没有进入待机模式则进入此循环 */
    1 p) g( G$ z7 ?
62.   while (1)
    - v$ w. u0 u2 }6 q8 K1 O
63.   {
    / _2 j5 \2 E$ j3 u
64.          /* Insert delay 500 ms */

65.           HAL_Delay(500);

66.           HAL_GPIO_TogglePin(LED2_GPIO_PORT, LED2_PIN);  //用于检测是否进入待机模式，若没进入将500ms一次闪烁LED2灯

67.
    , p2 p/ d5 m0 \2 w1 Y7 r& }' a
68.   }

69. }
    2 m$ w1 F+ [# o( S+ a6 @

复制代码

其中HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1)函数的作用是使能PWR_CSR的相关寄存器，用于使能唤醒按键的操作。
# e% G$ C+ h6 X


HAL_PWR_EnterSTANDBYMode 函数则是对进入的条件写了一遍

1. void HAL_PWR_EnterSTANDBYMode(void)
   : u: a" J* R+ u1 u. q
2. {
   9 I9 g) N7 c& l- j, i
3.   /* Select Standby mode */

4.   SET_BIT(PWR->CR, PWR_CR_PDDS);
   : u' E7 d7 T2 A6 f
5.

6.   /* Set SLEEPDEEP bit of Cortex System Control Register */

7.   SET_BIT(SCB->SCR, ((uint32_t)SCB_SCR_SLEEPDEEP_Msk));

8.
   : V: a1 V# J1 {2 l8 s2 X! j5 X
9.   /* This option is used to ensure that store operations are completed */
   $ H1 R9 Z  F9 ^6 Y# A' V3 p$ M5 E4 F
10. #if defined ( __CC_ARM)
    ! \8 n" u; L' `9 \$ h4 |* T. N
11.   __force_stores();
    - }! ?+ `7 S. b6 x
12. #endif
    2 t" j9 m6 F# R
13.   /* Request Wait For Interrupt */

14.   __WFI();

15. }

复制代码

移植野火程序的经验总结
在使用待机功能时，需要一开始就使能时钟。函数名为

1. _HAL_RCC_PWR_CLK_ENABLE()；

复制代码

否则将会导致进入待机模式里无法使用WKUP唤醒。使用WKUP按键时，需要一开始对其按键进行初始化为输入下拉，否则将出现不按下WKUP也能自动唤醒的情况。

* D) _6 G; f* f! r" f) ?6 ]3 SVN简介
( Q# G+ D8 j2 @* X+ q# C# y9 v4 [  g2 g. TSVN运行用户将程序保存在云端（第三方的服务器），方便使用者备份，回退版本，保存多个版本等，是一个非常好用的工具，我使用的是SVNBUCKET，免费版本提供100M的空间，对于STM简单的例程是足够用了。如果文件进行了修改，文件符号会出现一个问号，可以进行提交（传到网上的服务器上），将服务器版本进行更新。假如改错了，可以回滚到之前版本，而不用关心是否已经提交。还可以对提交的代码进行比较。这里不详细介绍，可以在B站上找到介绍视频。使用非常灵活。
& _! w# P% W6 e; \# b0 _9 ~4 f

& K% W" j' l$ x8 m/ m/ |

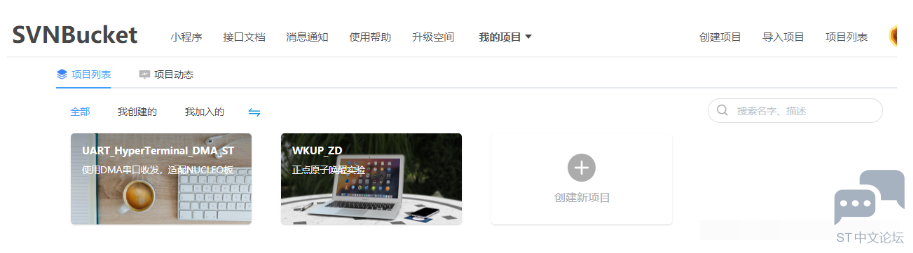

下面是我在SVNBUCKET上提交的两个项目，使用了3MB。当然对于自己开公司的或者重要大项目还是建议保存本地备份，以免SVN服务提供商哪天黄了或者跑路。
4 [+ d/ h; b7 y! c, u* v: }
  o. P' O9 G) V& B. E/ E
. W5 W/ `3 T3 ~: ^
4官方例程库driver精简

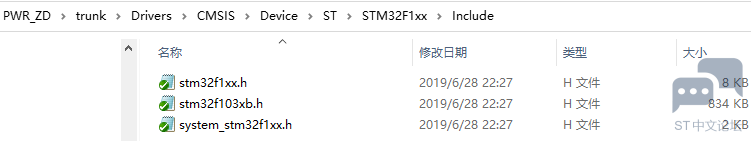

, y5 S$ d- Z9 b* D7 f2 ]' D+ M为了充分利用SVN的100M，我对Driver文件夹进行了精简，下面是精简的文件夹结构，删除掉多余LL库，第三方器件支持等
6 K; J; O0 L. F# h% |3 f

8 d4 k# ~! O9 g+ ?
5 Q/ v' ^. E/ z! M4 UBSP即为Board support pack，文件夹下为单板支持的一个头文件和一个C文件
) N& c3 e. b/ H; O. j' W2 j6 }0 u
3 M) h% o* H, P; m' S

Device为芯片平台支持的文件夹，三个文件。
! p/ M' C  p8 g! {
0 Q; G7 r$ a4 C" Q; Z. X

0 i4 [* n2 ~1 B2 Z, J3 zHal_drive 文件夹即为Hal函数的库文件（函数声明）和C文件（函数定义）。可以依据项目需要进行裁剪。
项目的.S文件放置工程文件夹中MDK_ARM中。最后精简后的工程可以进行独立编译，大小仅为5MB



头文件进行了重新指向，否则工程将会报错，找不到目标文件。
8 m0 x+ _& L3 ~; O) e


7 `2 G2 _  q7 V8 N) E4 P8 O5实验结果

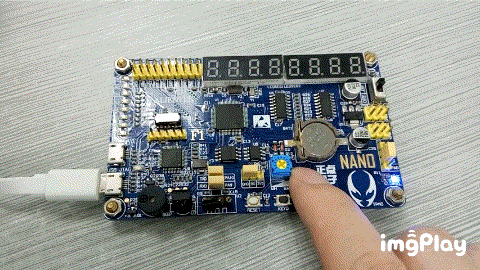

: K8 |& ~$ ^/ H) J( o5 ~; i; `% C实验结果在Nano板上实现，符合预期。

0 j  t4 t7 O+ x4 p: c& C
