前言
一、GPIO函数
1 R0 l7 j" z# f" `5 H# q在固件库开发中，操作寄存器 CRH 和 CRL 来配置 IO 口的模式和速度是通过 GPIO 初始化函数完成：
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)；

" c( d& l& a: Z1 C- E. J" ^4 R1、结构体：

1. typedef struct
   9 p5 S7 m6 z( |/ W+ p
2. { uint16_t GPIO_Pin;
   6 J, H0 X& B1 |1 S  T
3. GPIOSpeed_TypeDef GPIO_Speed;
   6 e4 E6 v; ]3 n, M
4. GPIOMode_TypeDef GPIO_Mode;
   ; s1 S! r) i0 N
5. }GPIO_InitTypeDef;

复制代码

% S9 K" h5 x7 l8 C  @) c5 T2、通过初始化结构体初始化 GPIO 的常用格式是：

" C2 N( D% ?% k; O6 x# v

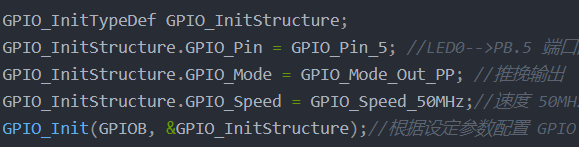

1. GPIO_InitTypeDef GPIO_InitStructure;
   - \) O  d3 {" c
2. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED0-->PB.5 端口配置

3. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
   9 F7 m/ n, ^+ [# g: ~9 I  o
4. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度 50MHz

5. GPIO_Init(GPIOB, &GPIO_InitStructure);//根据设定参数配置 GPIO

复制代码

3、BRR 寄存器是端口位清除寄存器。该寄存器的作用跟 BSRR 的高 16 位雷同，这里就不做
8 t) d' b5 `$ i: P% [% h详细讲解。在 STM32 固件库中，通过 BSRR 和 BRR 寄存器设置 GPIO 端口输出是通过函数GPIO_SetBits()和函数 GPIO_ResetBits()来完成的。

, a$ b4 ]5 D: m0 G

1. void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
   6 g: C8 `5 ?: {1 f* i5 G' N
2. void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

复制代码

) Y/ p$ O# U3 Q在多数情况下，我们都是采用这两个函数来设置 GPIO 端口的输入和输出状态。比如我们要设置 GPIOB.5 输出 1，那么方法为：
, d% T$ N) M6 d: bGPIO_SetBits(GPIOB, GPIO_Pin_5);

7 ^) V" z/ M+ p7 {反之如果要设置 GPIOB.5 输出位 0，方法为：
GPIO_ResetBits (GPIOB, GPIO_Pin_5)

操作步骤为：
1） 使能 IO 口时钟。调用函数为 RCC_APB2PeriphClockCmd()。
2） 初始化 IO 参数。调用函数 GPIO_Init();
$ A0 l& h, j. _+ b# R9 v1 r3） 操作 IO（配置结构体 参数）。
- |4 v4 ^1 l. ~; }* W  i9 [
