一.首先用Cubemx对STM32F407VE进行配置
（1）时钟配置

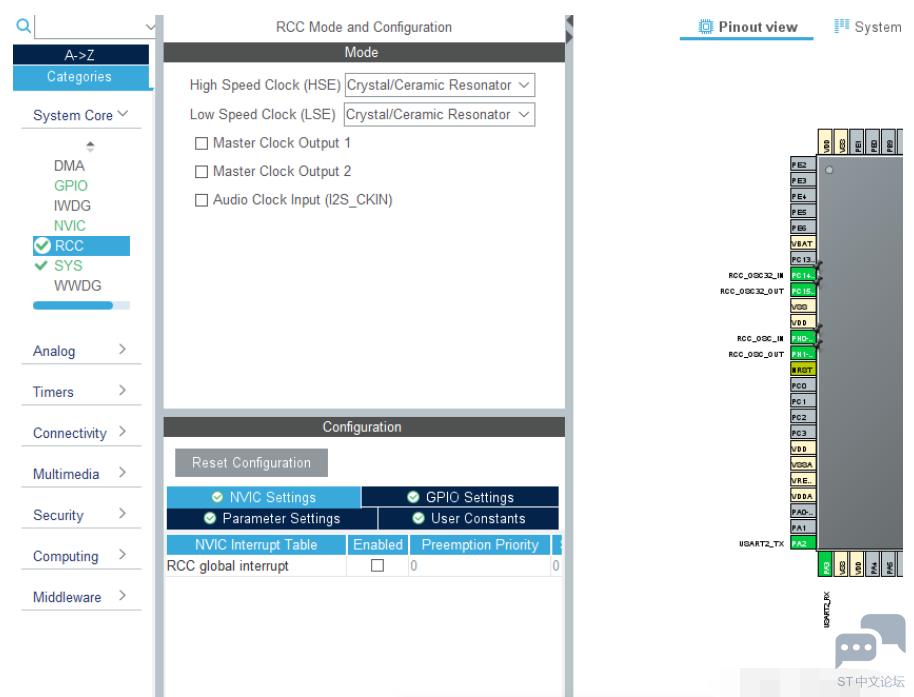

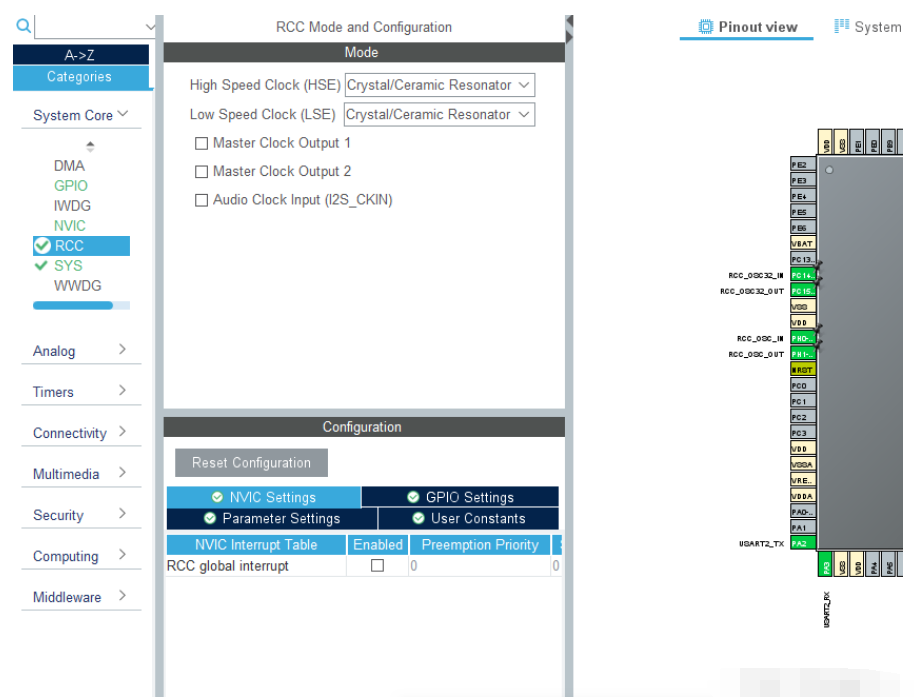

( o$ ?6 i0 d; J; G4 @, C1 k在用cube配置时钟时，有下面两个选项
$ Y0 P4 G! W. P! T5 L4 UBYPASS Clock Source（旁路时钟源）：外部给定信号，是单向的
7 s; B) ~; H+ H3 {2 {# PCrystal/Ceramic Resonator（晶体/陶瓷晶振）：外部与内部共同配合，精度更高

) v( @( W2 ~( p  @$ T  A/ Z$ j


; j( B" o9 o8 w, X# J% A! N* f" G2 H' j
0 Q+ r" P: w6 |! M1 s, n( v1 U! k其中：
* u" U' C9 S2 j- }* r8 N1.HSI是高速内部时钟，RC振荡器，频率为8MHz。
2. HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
3. LSI是低速内部时钟，RC振荡器，频率为40kHz。
4. LSE是低速外部时钟，接频率为32.768kHz的石英晶体。

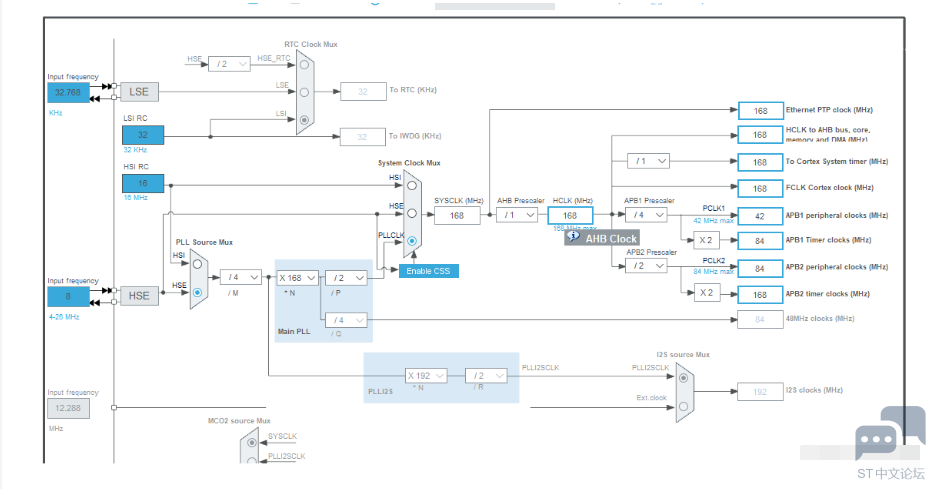

5. PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。

（2）配置oled

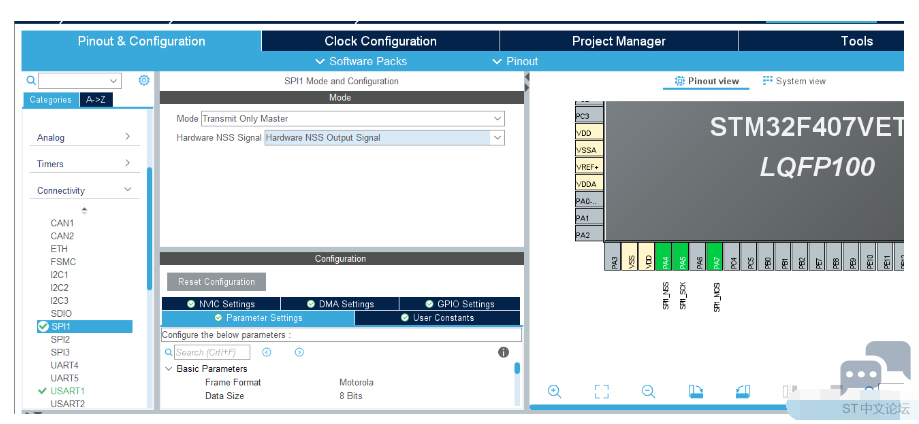

因为OLED只能接收数据，所以选只做主机（双向也行），
3 n1 Q: R# {+ R; |" G2 W4 Y* k
& e. h, ?1 G8 ], Y
) y: g, @% u: E

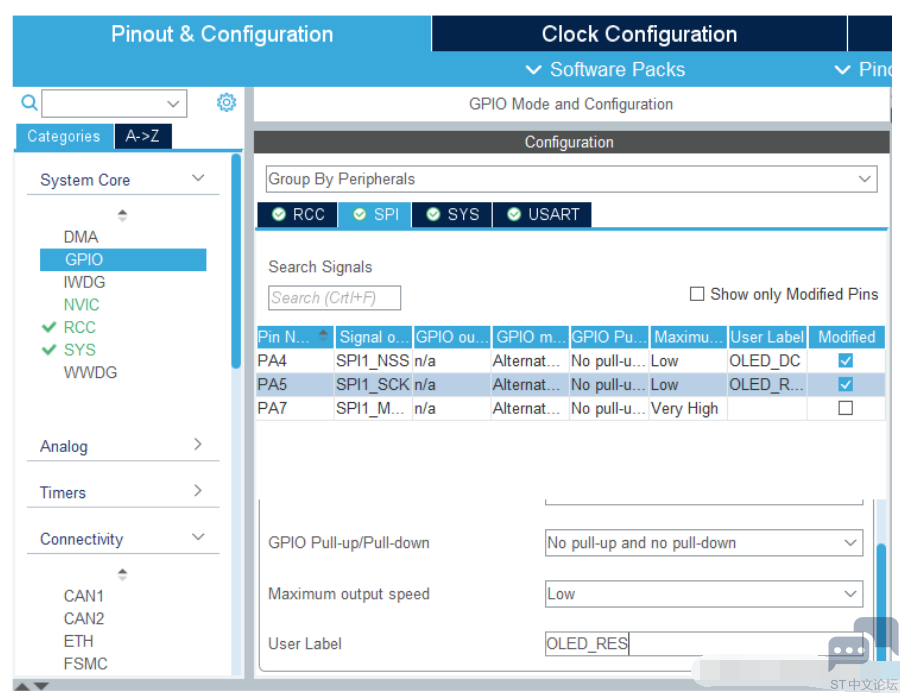

- Y' V3 G9 t: s6 Z+ A& u' d0 [5 O因为我的OLED是7针接口，所以再选两个IO口做RES和DC
2 S# k" a4 X% t! y* m

  X+ o- [: {$ z- R* |
+ t; T+ ?% P1 q0 j+ J. A6 T" U# e （3）配置按键

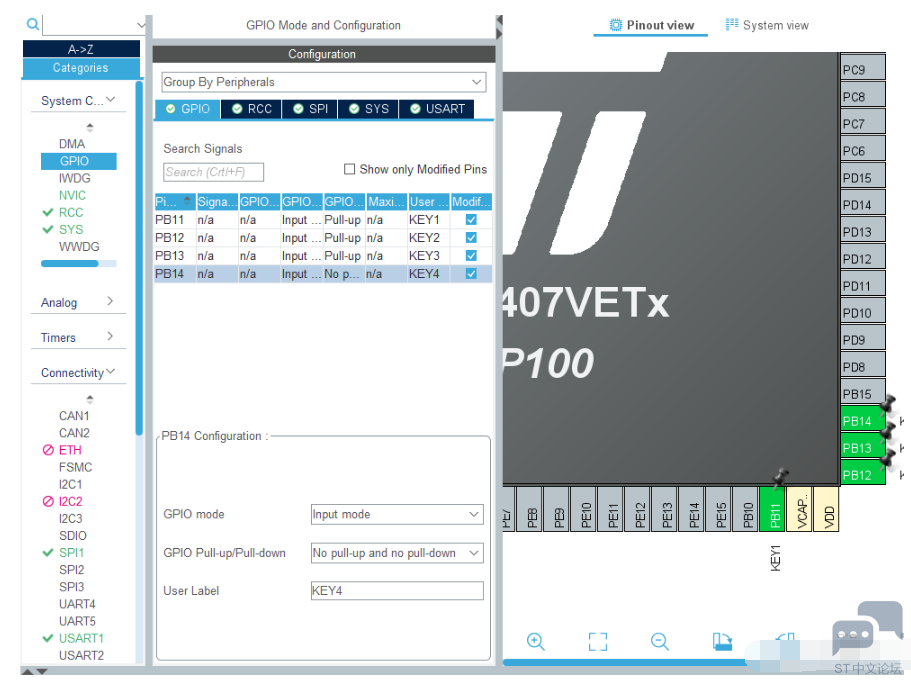

在选定为输入模式后,STM32输入模式分为两种:浮空输入、上拉/下拉输入。
% Y$ _$ {! v) M/ [( N* A" N  浮空输入：配置为浮空输入模式，初始化成功后引脚电平状态处于中间态，既不为高也不为低。
7 x5 n0 A' N, h/ t& r6 E  上拉/下拉输入：配置为浮空输入模式，初始化成功后引脚电平状态可以选择是高电平或者低电平。
) s+ v" X6 s0 b
一般选择上拉
& v% o7 c" ~& n3 g! Y3 z0 {. e
3 N; i5 p  u/ N; Q0 y

" d3 X! A, |: q: ~* \（4）配置PWM电机
* ~7 Q, a" }& S8 A; q( y: }

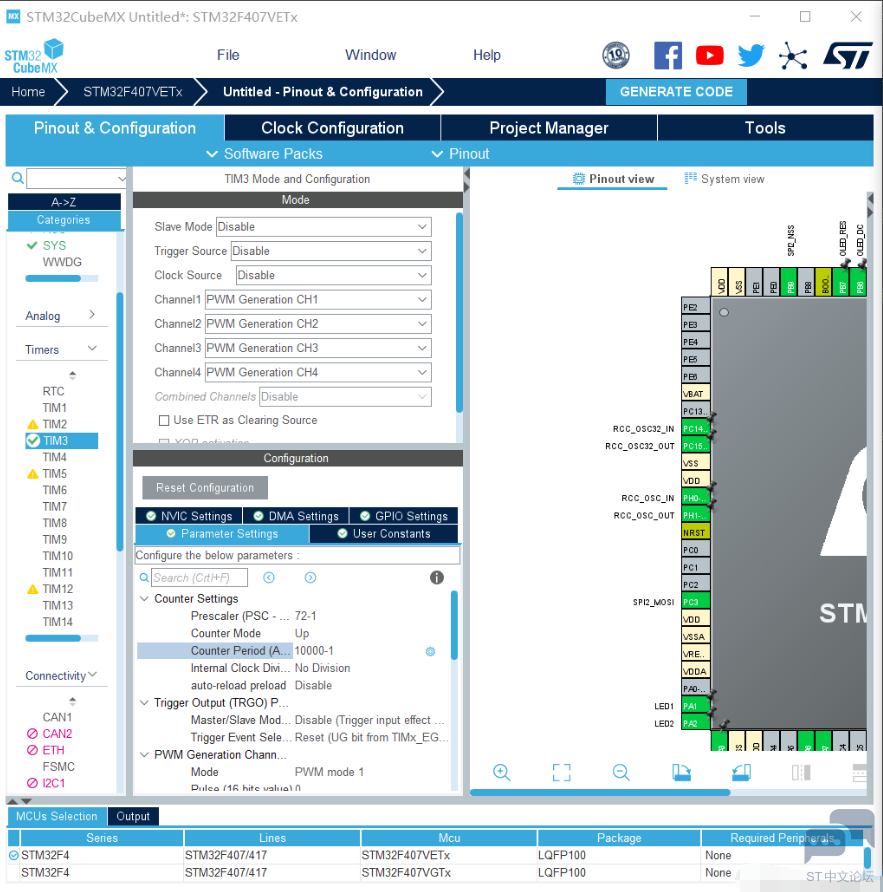

7 e  p4 y* d, J( \. B/ V4 L手动开启通道：

1. /* USER CODE BEGIN 2 */
   7 l7 {* D2 u* H3 o8 v/ K3 g& M
2. HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_1);        //开启定时器1的通道1的PWM输出
   ! P3 `5 g; b( O8 ]/ Q3 c! y
3. /* USER CODE END 2 */

复制代码

至此，STMcubemx就配置完啦，可以开始愉快的敲代码了
