一.硬件方案
门禁系统采用STM32 单片机作为控制核心，外围加蜂鸣器控制电路、开门指示灯电路、电控锁控制电路以及液晶显示电路等。门禁系统主要组成：由CPU、复位电路、电源指示、工作指示、振荡电路、蜂鸣器电路、门控锁电路、出门按钮、读卡模块、显示模块等组成。采用射频卡完成刷卡进门，按钮出门功能。

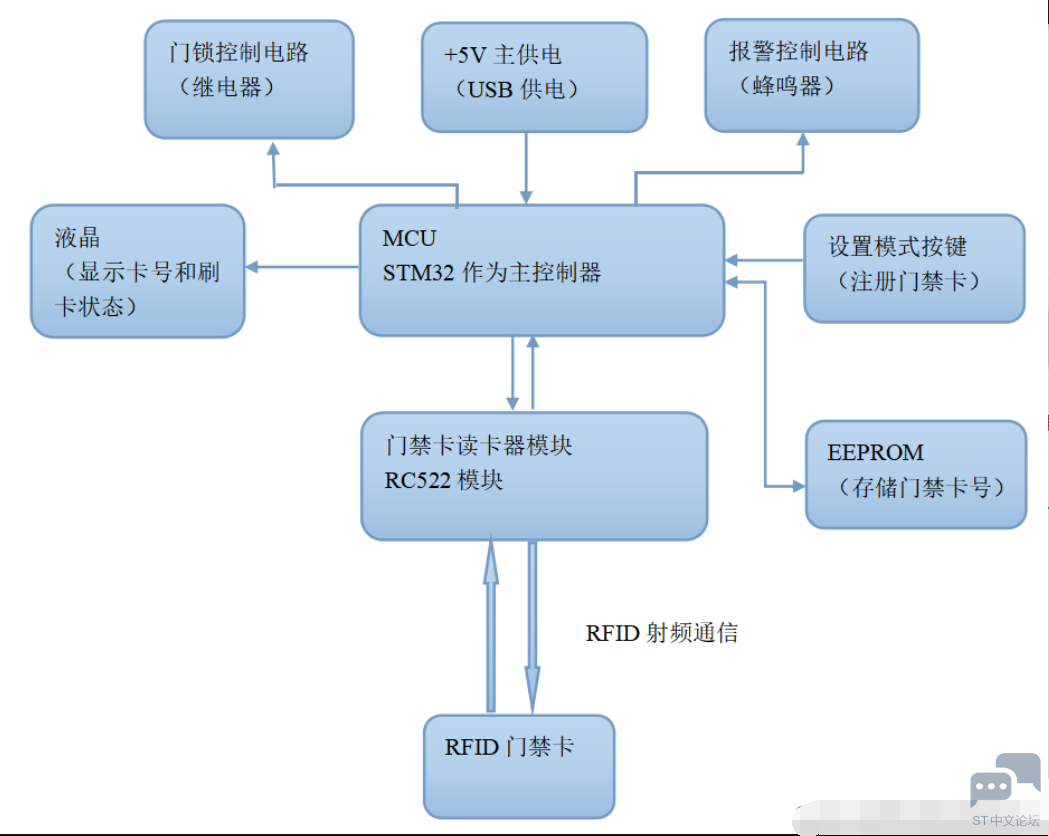

6 e: r3 M! u0 b5 X( _: i主要由STM32F103单片机+LCD1602液晶显示+蜂鸣器报警电路+RC522射频卡+继电器电路+按键模块；如图：
% A6 ~7 F& e% J. x) B' G, M# R7 _' ]


( ^- ]$ {* g6 P* D+ t二.设计功能
（1）采用LCD1602液晶显示当前信息。
（2）按键对当前的ic卡进行注册、删除、返回。
（3）注册成功后，刷卡成功继电器打开。
% Z8 [% y! h. V* @' Z* }: h（4）感应到IC卡后会进行蜂鸣器提醒。
8 Z& L* f" R! G9 r5 S2 ]
三.设计原理图
2 T7 X( {% u/ p（1）原理图主要采用AD软件进行设计,如图：
" R, A& S' ?# r& V/ ^


（2）PCB图如下：
9 N1 R$ u& \" |1 M

" [$ k) q$ ?1 w5 |
四.软件设计
（1）程序流程图
9 d$ p5 _) F: \4 d$ q" U, e- s4 x

1 V9 M" @3 O# ~7 M& T
（2）主程序源码

1. int main(void)

2. {
   : e: s* M. N* ?7 N; M. t$ H9 k) s
3.   u8 stauts = 1,key;
   # Z, i  O. Z8 S) E
4.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
   # u) ^9 p! {' x2 q4 _( V
5.         GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
   ( U' v% _5 h* p) i6 S- o
6.         delay_init();            //延时函数初始化

7.         KEY_GPIO_Init();    //按键初始化
   " c, a# T6 i* J5 c
8.         RELAY_INIT();
   . p, n2 C" s+ r1 K# U. ?1 Z
9.         Human_induction_Iint();
   : i+ h( y; u- ]
10.         BEEP_DISENABLE();
      V. k2 k. o5 W% x5 Q8 Z, ]
11.         delay_ms(100);       //上电瞬间加入一定延时在初始化
    % y3 ]  Q& w* Z! u  E
12.         LCD_Init();         //屏幕初始化

13.         LCD_Write_String(0,0,"Please Bush Card");
    0 T2 t, }; R9 B" J# A' f
14.   CHECK_NEW_MCU();
    % Z0 Z* v" X/ J# Q$ a
15.         TIM2_Init(1000,719);    //以100Hz计数
    " r7 R1 D8 b+ o4 T0 a  J* r/ B1 n
16.         UART1_INIT((u32)9600);

17.   RC522_Init();

18.         PcdReset (); //复位RC522
    ' m0 O. v2 ?3 M) H! t3 i+ m: z, @' r3 @
19.         M500PcdConfigISOType ( 'A' );//设置工作方式
    , g+ e. p/ Z+ i: m2 ?0 k# ?) n8 ^
20.
    * f$ |1 U. `  y. \) g
21.         while(1)

22.         {
    4 P8 i' p" F7 v, g6 T3 g
23.
    ' T. D9 J; `/ ]# I: i  X
24.

25.                  if(key == 1)   stauts = !stauts;
    & B" f1 }$ @: u0 i8 {
26.                  if(stauts)
    ) Q% V$ B0 @) x( o$ Y  m) i
27.                          key = COMPER_ID_MODE();
    9 V' w/ z$ g! Y# i; ?* E0 `
28.                  else
    : ^0 E4 F/ x2 K. O$ k
29.                  {

30.                           key = 2;
    / w2 B' H; g7 b$ R7 p5 u# g
31.                           while(key != 1)
    ; D  T* ~. O9 J3 X
32.                                 {

33.                                          switch(key)
    5 s: M' ^/ d' }, f$ D
34.                                          {

35.                                            case 2: key = ADD_ID_MODE(); break;

36.                                            case 3: key = DEL_ID_MODE(); break;
    5 i" I3 }+ H, C8 i
37.                                                  case 4: CLEAR_ALL_MES(); key = 2; break;

38.                                                  default : break;

39.                                          }

40.                                 }
    " M) @" T. q- a; m% w
41.
    2 M+ x0 i# U" Z; D9 @8 V' u& X
42.                  }
    * b/ M$ ]( m9 M+ e- b% i
43.         }
    * O& P0 y6 v( X* w, N
44. }

45.

46.


复制代码
