一、实验说明
) A7 q7 _9 j" H" s% Q实验平台：STM32F103RCT6 (正点原子mini板)
- ~2 B+ g& ~2 P% l. \% G4 g3 y
* ?1 A' s5 e2 l& }9 l实验内容：使用GPIO 点亮LED ,使用按键控制LED灯。

' a- \  T, ?" ^  Q使用IO口：led1 PD2,LED2 PA8 .(低电平点亮) 。按键  PC5  按下输入低电平。

二、实验操作
1、基础配置
    1）sys中，选好调试方式，例如jtag-4pin。
7 c$ k1 e" _; L" u1 R4 \& B. L
    2）RCC时钟，晶振选择。

    3）时钟树配置。
$ F- _$ ~: R' A) g) c
0 ?" ^' U8 s$ |4 |/ d7 B    4）中断分组配置。

    以上步骤可以参考串口中断实验。
3 ]% q$ |1 e4 m  z# P
2、外设配置—IO口配置
   1）IO口基本配置。
! z* }0 u- ^' m! W8 y0 b, |* ~

/ a' R. `- q; A& K% s
& j5 }8 a6 I; U
7 E2 H  [7 h1 V0 R" `
/ C8 U! v; r  G$ W% R
如图配置PD2、PA8 为输出模式。


0 b/ m& k$ o/ S" t+ t* z3 `
! h  T. m8 n0 XPC5 接的是按键所以配置为输入模式。



4 Q1 B4 a3 a, _* n& Z: b9 A' D
7 k7 a5 v" N' E9 a) M- R, h

  [; }' A* [0 p5 x& J' ]
两个IO口接LED,配置为上图的参数。
( J; v2 a: n- z4 W: c

" c7 L1 O: ?1 n2 s, t0 Y! C) O
5 e5 Y- O/ }2 o5 H

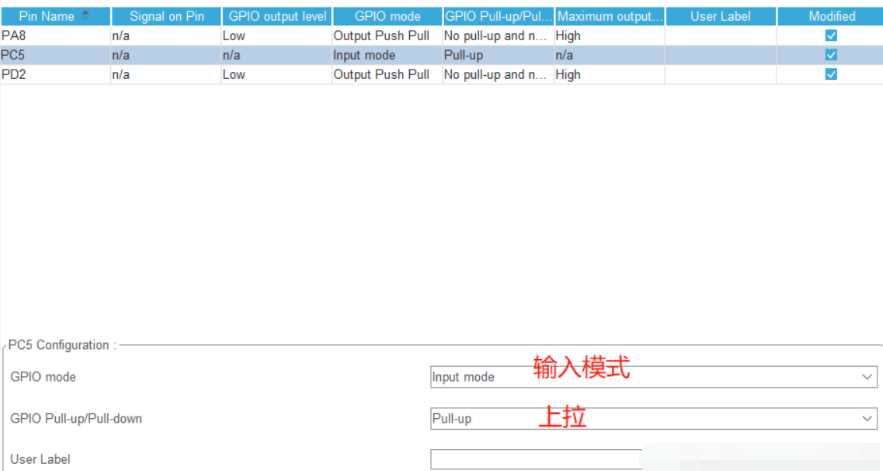

5 p, u0 B7 l2 ^  w8 E2 FPC5配置为输入模式，上拉。(因为PC5一端接GND,一端接IO口)

! n& x/ Q+ Y! ~- [& z4 j2)、生成代码
% {% c! z, p% F' R: n3 |* d
     注意工程配置，和.c/.h 的添加。（串口中断实验有说明）
3 U% H; t: F: ^  [. ]# l
3)、编写代码
& Q( Y) X4 g4 i, z& c0 H2 u. ?1 A
    在gpio.c中可以看到如下代码，就是GPIO的配置。
) ]2 s" w9 D" w/ k% w


- [9 ]# V. o: x4 r: W8 D然后我们在主函数中编写控制代码。
' C7 B7 Q2 M) f( D
使用HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, GPIO_PIN_RESET);  这个函数就可以操作IO口，让IO口输出高电平和低电平。
. Q" w% U9 z7 J8 M) Y
该函数有三个参数，
( k! a  `8 C  D0 n
第一个是那组IO。
" n0 @& \) p" Z; i
第二个是那个IO口。
0 Q3 _4 |+ }6 g2 V( s. N
! r6 A9 A+ K8 c4 ~第三个是输出电平状态，GPIO_PIN_RESET为低，GPIO_PIN_SET为高。



8 t; T$ b+ X4 Q下一步读取按键，控制LED(PA8)，按下灯亮，抬起灯灭。

    使用，HAL_GPIO_ReadPin(GPIOC,GPIO_PIN_5)  函数判断io口的输入状态。

两个参数，一个是那组IO,另一个是那个IO口。

该函数会返回读取到输入的电平状态。

& s" R; o1 \: z+ r( s HAL_Delay(),是HAL 库提供的ms级延时函数。这里起消抖作用。
