【经验分享】STM32---AD7792遇到的问题

[复制链接]

STMCU小助手发布时间：2022-5-23 23:00

技术帖
文章封面:
文章简介:	STM32---AD7792遇到的问题

A/D转换原理及参数指标

1.    采样定理

2.    为了正确无误的用图5.2.2中所示的采样信号vs表示模拟信号vi，必须满足式中，       fs>=2fmax

fs为采样频率;fmax为输入信号vi的最高频率分量的频率；上式就是所谓的采样定理。满足采样定理的条件下，可以用一个低通滤波器将信号vs还原为vi，这个低通滤波器的电压传输系数|A(f)|在低于fmax的范围内应保持不变，而在fs-fmax以前应迅速下降为零，采样定理规定了A/D转换的频率下限。

AD7792 遇到的问题/学到的知识点

学到的知识点：

1.在stm32中

U8 ： unsigned char

U16： unsigned  short

U32： unsigned  int

1 T4 }" a* {6 [/ i, h3 S2. 在stm32中 AD7792采样的电压数值要经过转换成ASCII码字符在串口中打印出来有两种编程方式实现：

u8TempD;

u16  Datau16;

char str[20];

unsigned short iData[3];

u8 Strvbat[8]={'/','/','/',',',0,0,0,0};

u8 ASCII[21]={'0','1','2','3','4','5','6','7','8','9','A','B','C','D','E','F','+',//10->16

                                                                                       ',',//11-17

                                                                                       '-',//12-18

                                                                                       '.',//13-19

                                                                                       '/',//14-20

            };

方式一：（简洁版）

AD_VBat[TempD] = SPI_Read16Bit();

memcpy(&iData[0],& AD_VBat[TempD],2);

sprintf(str,"%d",iData[0]);

UART1_TX485_Puts(USART1,&str[0]);

方式二：（复杂版）

AD_VBat[TempD] = SPI_Read16Bit();

Datau16 = AD_VBat[TempD];

Strvbat[0]=ASCII[Datau16/10000];

Strvbat[1]=ASCII[Datau16%10000/1000];

Strvbat[2]=ASCII[Datau16%1000/100];

Strvbat[3]=ASCII[Datau16%100/10];

Strvbat[4]=ASCII[Datau16%10];

UART1_TX485_Puts(USART1,&Strvbat[0]);

while(USART_GetFlagStatus(USART1, USART_FLAG_TXE)==RESET);

3.遇到的问题

问题一：通过串口打印，采样的数值为32768左右转化后的电池电压为2.5V,而电池实际电压应该为3.32v采样数值应该为43582左右的数值；

问题根源:通道切换的问题；

AD7792有3个模拟输入通道，初始化AD7792配置函数中，写配置寄存器SPI_SendByte(0x10);          /* 写配置寄存器*/

SPI_Send16Bit(0x1080); // 偏置电压禁用禁用熔断电流单极性编码内部基准

SPI_Send16Bit(0x1080)设置的采样通道是采样电流的通道，所以采样的是电流的数值；

题二：在移植AD7792独立出来时，发现电池电压采样值打印为0000;

问题根源：SPI配置问题；

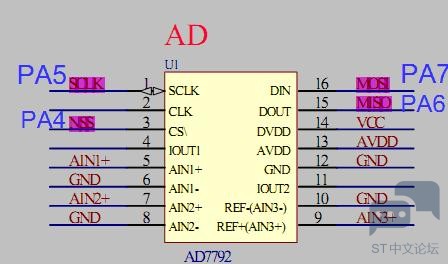

原理图：

错误配置：

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5  | GPIO_Pin_7 ;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入

GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //通用推挽输出

GPIO_Init(GPIOA, &GPIO_InitStructure);

正确配置：

/* Configure SPI1 pins: SCK, MISO and MOSI */

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_4|GPIO_Pin_7;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //通用推挽输出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

  /* 配置MISO为输入 */

GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入

GPIO_Init(GPIOA, &GPIO_InitStructure);
