RS485缺点：

RS485总线是一种常规的通信总线，它不能够做总线的自动仲裁，也就是不能够同时发送数据以避免总线竞争，所以整个系统的通信效率必然较低，数据冗余量较大，对于速度要求高的应用场所不适应用RS485总线。同时由于RS485总线上通常只有一台主机，所以这种总线方式是典型的集中—分散型控制系统。一旦主机出现故障，会使整个系统的通信限于瘫痪状态，因此做好主机的在线备份是一个重要措施。
2 `* N/ j' @6 v0 p

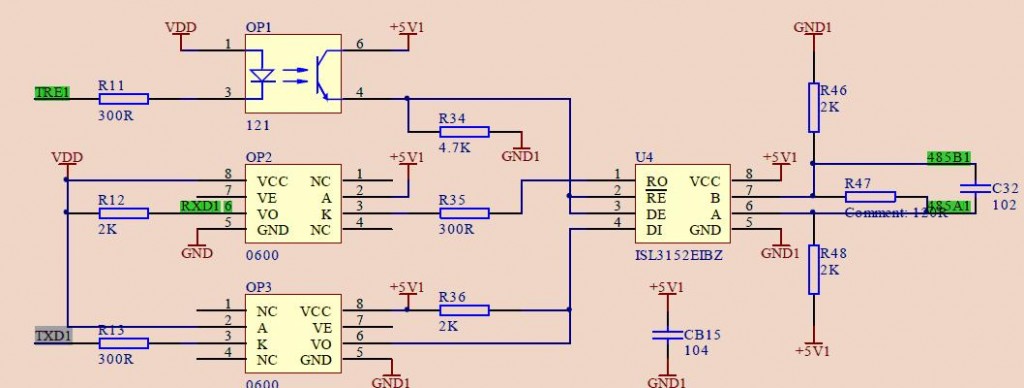

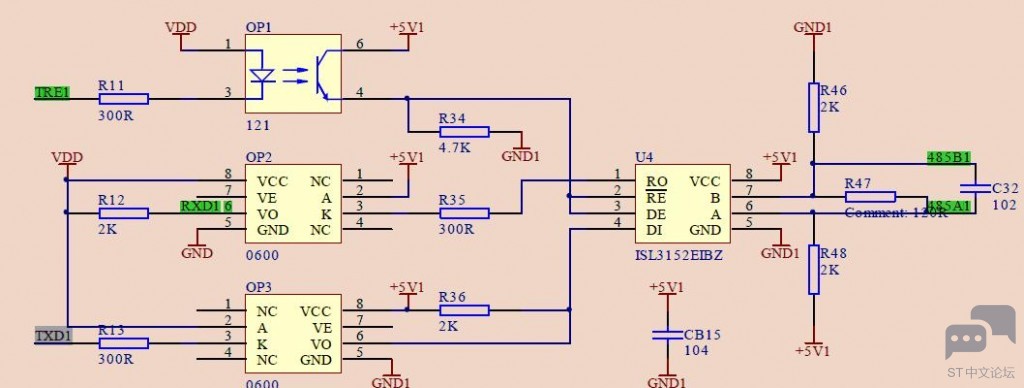

**传统光电隔离的典型电路：



VDD与+5V1（VCC485）是两组不共地的电源，一般用隔离型的DC-DC来实现。通过光耦隔离来实现信号的隔离传输，ISL3152EIBZ与MCU系统不共地，完全隔离则有效的抑制了高共模电压的产生，大大降低485的损坏率，提高了系统稳定性。但也存在电路体积过大、电路繁琐、分立器件过多，传输速率受光电器件限制等缺点，对整个系统的稳定性也有一定影响。

" b6 ?% S1 Q% D" X3 F2 j6 r***RXD1 :串口接收端
; p) {8 _* E7 l3 |( i$ P
***TXD1 :串口传输端

***TRE1 :为控制位：控制发送还是接收数据；

当TRE1=1（高电平时），光耦电路121截止，/RE=1(无效)，DE=1(有效)，即发送数据；

+ ]$ m0 U( u( L3 p- W1 V- ]0 w* F当TRE=0   (低电平时)，光耦电路导通，/RE=0(有效)，即接收数据，DE=0(无效)；
' q- h7 v* v, j

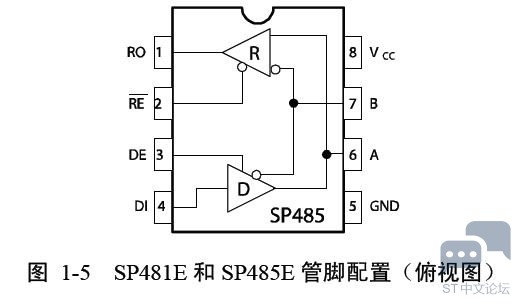

/RE: 485接收端
5 }! ~% E1 n+ x1 b
8 S* q+ ~$ F3 J+ A( }DE:485发送端
8 c. T  I2 K" r% @

" v1 |2 e; r; L+ Z: M
( \9 h; s! h3 E1 L. V
, {7 R) o2 X; u$ T" b) b
3 k( @6 b/ t2 n0 @
1 c; F. G# ~# P* [第一步，配置好串口发送、接收端引脚和485控制引脚；
8 a; R- }3 s0 F1 d. o
因为RXD1引脚相对于STM32芯片来说是接收外来数据，所以设置为输入；

% U- U. t' n8 ~: q/ z3 l9 C$ \TXD1引脚相对于STM32芯片来说是对外发送数据，所以设置为输出；

5 D% r0 P$ d/ ]! [6 sTRE1 引脚是对外发送“1”或“0”高低电平命令，所以设置为输出；

, W2 r, D5 D/ A( q

1. /*****************************************************************
   ( H- v! Q9 s0 A) Y5 y
2. *函数名称：        UART2Init

3. *功能描述：        对串口2参数进行设置、485控制端口初始化
   - [0 M& _/ Y/ Z6 R$ i( ^) Z
4. *
   . o3 c0 q' ?3 A  g; W
5. *输入参数：无
   4 E7 |# s# u) g. j. }3 L
6. *返 回 值：无
   ! H8 ^2 Y& _0 ?
7. *其他说明：无
   ' g- p0 \' U' d7 S, g3 g
8. *当前版本：v1.0

9. *作    者: 尹宣
   2 ~3 G- R/ @& y& U
10. *完成日期：2012年8月3日
    9 K! d: T* [% T) L; S/ t8 U9 G: K
11. *修改日期      版本号      修改人      修改内容

12. *-----------------------------------------------------------------
    1 `6 T  ^5 I5 V* {( P9 q8 G8 ]
13. *

14. ******************************************************************/

15. void UART2Init(void)
    0 w4 [. V7 @' @8 z2 E, |
16. {

17.         GPIO_InitTypeDef GPIO_InitStructure;

18.         USART_InitTypeDef USART_InitStructure;

19.
    ' i- n6 [9 y2 X+ m
20.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);
    ' E: V7 \( J& O6 B2 u- C
21.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    ) t; U# I2 ^1 c1 T  _; |
22.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    $ f# b+ ^- I, X' @1 L
23.                 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);//使能外设时钟
    * F+ U4 c' ]- S3 s9 n. ]1 `
24.
    7 m  q+ z; `% [0 }3 `" H/ ^
25.                 //GPIO结构的成员设置如下：

26.          /*--------------485控制端初始化------PA1----------*/

27.          GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 ;

28.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度
    5 s1 g; D6 N, J$ C5 ^5 o, M5 R* `
29.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出

30.         GPIO_Init(GPIOA, &GPIO_InitStructure);

31.
    & k$ [1 m6 [' M9 Y8 M& G9 k
32.
    : H6 }- Q& n3 r. ?- X( }: g  s( z
33.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;          //485_TX
    & m' Q1 m" y( c5 D) ~
34.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

35.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽输出
    & P1 o3 ^. Q( t' m: g
36.         GPIO_Init(GPIOA, &GPIO_InitStructure);

37.
    & @4 |# d: j! Q; S( G" s( q
38.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;           //485_RX
    0 c* a2 ~7 V& b7 G/ n) @- I2 L
39.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
    0 W" X. V+ ~  H/ J7 f) S' d9 @
40.         GPIO_Init(GPIOA, &GPIO_InitStructure);

41.
    9 |" V. t7 E9 @, c% D
42.                 //串口的结构成员设置如下：
    ' D5 [, D, q" p* T1 ^0 U7 G. C
43.         USART_InitStructure.USART_BaudRate = 9600;
    / \. \0 d7 _7 L! n. n/ a
44.         USART_InitStructure.USART_WordLength = USART_WordLength_8b;

45.         USART_InitStructure.USART_StopBits = USART_StopBits_1;
    6 U# w1 G/ v8 d5 Y. f/ x  h) S
46.         USART_InitStructure.USART_Parity = USART_Parity_No;
    0 d. z" M. s4 ^$ a
47.         USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    ) A( @* a# v) ~$ [& h9 s& D
48.         USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
    + R3 U" o5 K8 Y7 D; y+ M5 g  |
49.         USART_Init(USART2, &USART_InitStructure);

50.

51.         USART_Cmd(USART2, ENABLE);
    & _( v( I% m4 x& m
52.

53.         /*方法一： 清发送完成标志*/

54.       //  USART_ClearFlag(USART3, USART_FLAG_TC);

55.

56.        /*方法二：获取串口1状态标志位*/

57.        USART_GetITStatus(USART1, USART_FLAG_TC);
    + X, U1 T' r8 ~- j5 R# K/ S8 e
58.

59. }

复制代码

& k2 c' Q3 b8 C( D1 A' t9 I
第二步：发送数据

这里需要注意的是：
( y% j- G" k1 p# D6 o
6 W! ?3 Y4 ~8 [; e0 P  S/* CPU的小缺陷：串口配置好，如果直接Send，则第1个字节发送不出去
  Q0 p: X! B0 O  C' ?
3 {) W2 e& D5 }( S如下两个方法语句解决第1个字节无法正确发送出去的问题 */

9 C+ f. z, E# O2 A% D3 N# ?方法一：USART_ClearFlag(USART3, USART_FLAG_TC); /*清发送完成标志，Transmission Complete flag */

! w% w  O+ ?- o# m方法二：/*获取串口1状态标志位*/
6 r/ R- a$ H$ H3 e* O
               USART_GetITStatus(USART1, USART_FLAG_TC);

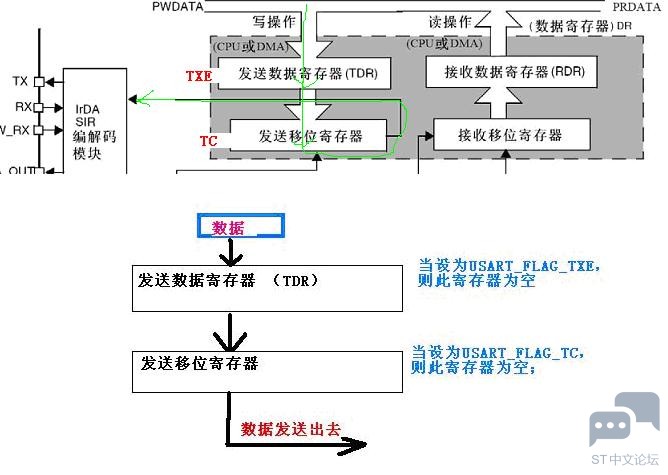

刚上电时出现乱码的原因：
' G6 d$ f9 ^% [0 `
1 T7 t3 }; [% `while(USART_GetFlagStatus(USART2, USART_FLAG_TXE) == RESET);  // USART_FLAG_TXE---检测发送数据寄存器空标志位

如果USART_FLAG_TC---发送完成标志位

8 r+ y8 f- m8 i" L4 n7 \0 f: s& `; ?（1）       当设为USART_FLAG_TXE---检测发送数据寄存器空标志位—为空，但是发送移位寄存器不为空，数据还没有完全的发送出去，又有数据就被写进来了，所以就会容易出现乱码；

（2）       当设为USART_FLAG_TC—检测发送完成标志位—为空，即发送移位寄存器为空，数据才真正的发送出去，因此此时又有数据被写进来也不会发生乱码


3 f$ B/ h: T* Q8 r9 d/ J9 L
6 r, [* Q( L  p8 f( [# \) K6 Y/ uSTM32的数据发送有两个中断标志，一个是发送数据寄存器空标志，一个是发送完毕标志。两个标志都可以引起中断.
. V* @$ N9 s; C5 R9 I$ E) s
2 _  J6 I) t. A: s" H$ \要以中断的方式发送一个数据包，流程是这样的：

1.设置RS485的方向为发送，使能发送寄存器空中断，使能完毕进入串口中断。

* `$ D( o4 k- j2.串口中断里读取串口状态，并填充一个数据到发送数据寄存器,硬件自动清除发送数据寄存器空标志,串口数据发送开始。

5 J' [7 t# ~- |" B5 Y' x+ H1 U+ s3.串口发送完一个数据，发送数据寄存器变空，再进入中断，继续填充下一个数据，直到最后一个数据填充完,使能串口
0 @& l3 N3 T: L' c
发送完毕中断。

) _7 Q8 b& Z) z2 ^! A4.最后一个数据发送完毕,再次进入中断,清除发送数据寄存器空标志，清除发送完毕中断标志，清除这两个中断标志
& C1 E0 a* d: S) o" D
的使能位，设置RS485的方向为接收.

% B( P4 c7 A! H/ {  p5 L& ]

1. /*****************************************************************

2.

3. *                                      宏定义
   6 `5 w* E7 G/ t) [
4.

5. ******************************************************************/
   0 x) |8 b9 J+ ^8 X3 q( k
6.

7. #define RX_485  GPIO_SetBits(GPIOA,GPIO_Pin_1);
   + W" w2 V; [7 m0 o' F5 C
8.
   5 y; e8 B$ h# l
9. #define TX_485  GPIO_ResetBits(GPIOA,GPIO_Pin_1);

10.
    $ P4 H% T7 _' m# h6 v" P0 _
11. /*****************************************************************
      N$ P  d! n4 X. h. m! T$ M' U3 \2 L
12.
    , z/ Q  D+ p9 y7 p8 P3 h
13. *函数名称：  UART2_TX485_Puts

14.
    + N8 D4 a/ n' p5 D) T* v1 R
15. *功能描述：  发送字符串数据
    8 u% s- S- S/ ], w- G: L
16.
    & q/ [! k% F' q) m8 ]
17. *

18.

19. *输入参数：str:要发送的字符串

20.
    6 h, n3 R; D2 L. f" Q
21. *返回值：无
    " l* G% s! X1 p7 p8 {
22.
    8 g4 t' w. H8 z& J+ U7 Y  K
23. *其他说明：无

24.
    . K- Z% I' I( B) [; N4 C3 a- Z1 P  b
25. *当前版本：v1.0
    / j, N% z  \3 _( N3 o) r5 {
26.
    - H, c3 S4 M* h3 l8 T- A0 H) _
27. *作    者: 梁尹宣

28.
    2 ?0 {2 }& p) i3 l: f
29. *完成日期：2012年8月3日
    5 L9 M$ ]2 Q0 \9 s
30.

31. *修改日期      版本号      修改人      修改内容
    % ~1 V, O  }, c, P3 `
32.
    ( ~; v: m8 w" G8 w" O' ~
33. *-----------------------------------------------------------------

34.

35. *
    0 b6 |% U2 z; e' g0 u
36.

37. ******************************************************************/
    ' r6 p) e" S7 _, |1 C* v
38.
      T( T" j6 c# o8 v) v: S
39.
    + j5 h/ ]  r: n4 q' [4 Q1 P7 c
40.
    ( P- S. Y. R" j1 D
41. void UART2_TX485_Puts(char * str)

42.
    ! j7 H* a% G5 Y- t
43. {

44.

45.
    ) Z: A( X+ Y- r3 d" U7 {
46.

47.     while(*str)

48.
    ! k. R  U3 T; v9 w2 r
49.     {

50.
    - I1 l' m5 [2 U7 Y  Z3 k2 J3 S& ?
51.        TX_485;     //打开485发送DE端口，关闭接收/RE端口

52.
    8 l/ i9 S& v; Y8 o- g: c
53.        DelayNmS(1);
    ' U; }  k. N. |1 e/ U. O
54.

55.         USART_SendData(USART2, *str++);

56.
    : U2 W- D: ?' N) o$ n/ s0 K
57.         /* Loop until the end of transmission */

58.

59.         while(USART_GetFlagStatus(USART2, USART_FLAG_TXE) == RESET);  //检测发送数据寄存器空标志位

60.

61.        DelayNmS(1);
    / b- z4 _  x% g) X# N% ]' ^9 K
62.
    ( n5 ?# N# K- A: Y+ G3 j7 O
63.         RX_485;     //关闭发送DE端口，打开接收/RE485端口，

64.

65.     }
    4 q" _. }4 i9 v& n
66.
    % n$ ~$ c! t" h) L; u; ~
67. }
    : Q5 Y2 W0 l; T8 c0 v& u: r' g  g

复制代码

# S* P7 g3 A1 D2 k8 h% r在485芯片的通信中，尤其要注意对485控制端DE的软件编程。为了可靠工作，在485总线状态切换时需要做适当延时，再进行数据收发。具体的做法是在数据发送状态下，   先将控制端置“1”，延时1ms左右的时间，在发送有效的数据，一包数据发送结束后再延时1ms后，将控制端置“0”，这样处理会使总线在状态切换时，有一个稳定的工作过程。
