STM32电子钟万年历Proteus仿真_LCD1602液晶屏 (仿真+原理图+PCB+源码+参考报告)

仿真：protues 8.9

程序编译器：keil 5

编程语言：C语言

编号C0003

基本功能：

1.具有显示年、月、日、时、分、秒功能；

2.能计算并显示星期；

3.能手动调整时间；

4.具有闹钟功能（LED）。

  C5 B- r4 g/ q" J$ h8 _& a

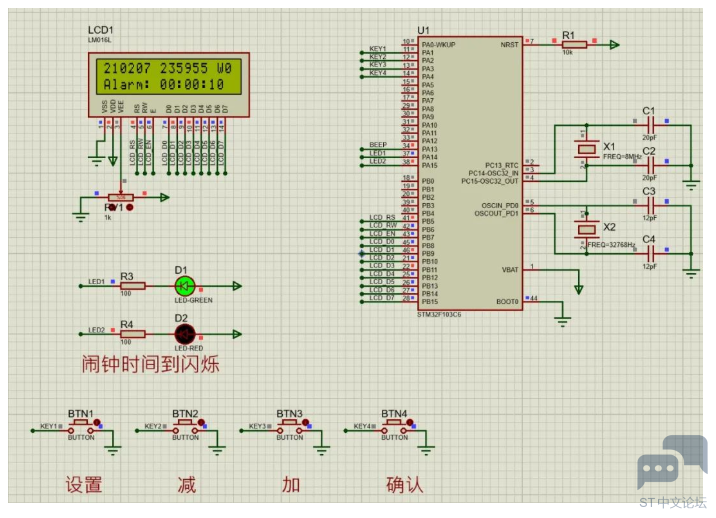

仿真图（提供源文件）：

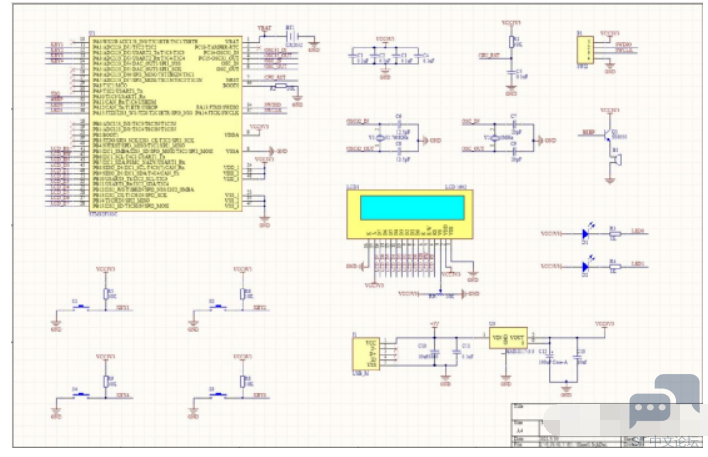

原理图（提供源文件）：

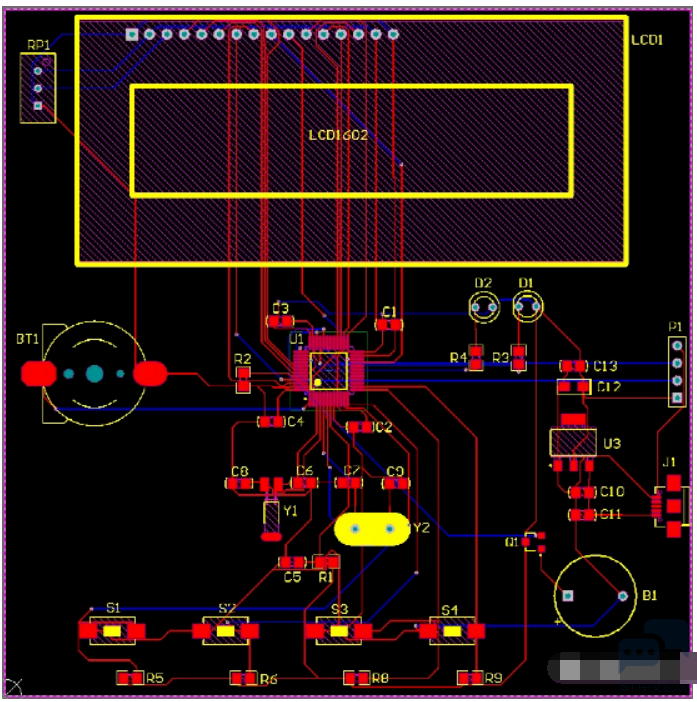

PCB（提供源文件）：

7 o# |4 Z6 M6 N% {, }3 N

程序（提供源文件源码）：

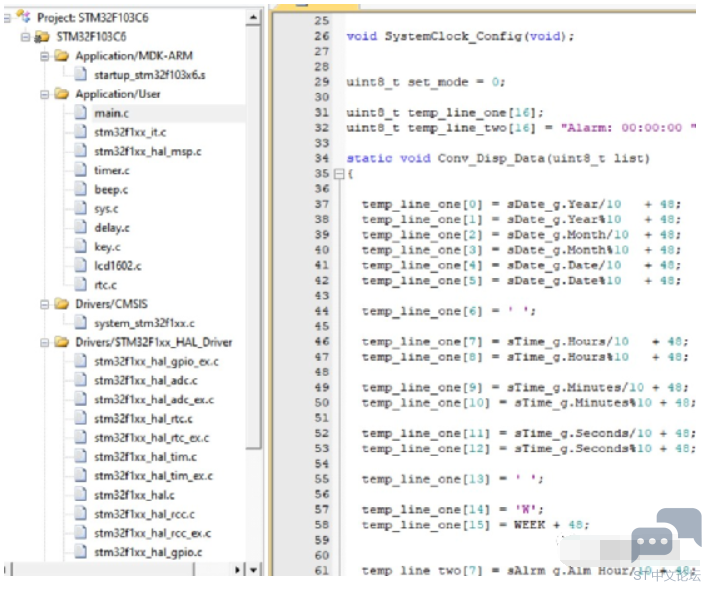

以下为部分程序：

1. int main(void)

2. {

3.   bool i = 0;

4.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

5.   HAL_Init();
   3 n. B2 d6 y/ ]
6.   /* Configure the system clock */
   . p3 u! q& S4 }+ b8 D: @( ^
7.   SystemClock_Config();

8.   delay_init(10);                   //初始化延时函数

9.   TIM3_Init(2400-1, 72-1); // 10ms
   6 {! |5 E% h9 G4 ?
10.   MX_RTC_Init();
    5 E8 C; N3 l3 H
11.   Key_Init();
    ( [* g8 ^  u5 {: q
12.   Beep_Init();
    & S' q  r* U  x4 y
13.   LCD_Init();

14.   sAlrm_g.Alm_Hour = 0;

15.   sAlrm_g.Alm_Min  = 0;

16.   sAlrm_g.Alm_Sec  = 10;
    ( X: p- u; y" `7 d& a/ X
17.   while(1)

18.   {

19.     switch(set_mode)
      r8 e5 `% A( j
20.     {
    ( c+ H0 R) D1 P, {4 Y/ E
21.       case 0:

22.         HAL_RTC_GetDate(&hrtc, &sDate_g, RTC_FORMAT_BIN);

23.         HAL_RTC_GetTime(&hrtc, &sTime_g, RTC_FORMAT_BIN);
    + n7 \. E& D- E) z
24.         Conv_Disp_Data(0);

25.         LCD_write_string(0, 0, (char*)temp_line_one);

26.         LCD_write_string(0, 1, (char*)temp_line_two);

27.       break;

28.       case 1:

29.         Conv_Disp_Data(i*1);
    ) X+ h: E3 g& t( }7 U0 x7 r4 S3 K
30.         i = !i;
    . o- U8 R  f0 m' T9 X% f( }5 v
31.         LCD_write_string(0, 0, (char*)temp_line_one);
    , z4 z" C% y  d0 X& ^0 h
32.       break;
    % I. q; f: ~' h/ e- C/ ^: B+ [( w
33.       case 2:
    ( K( I' O/ g6 l% R5 D0 i; u
34.         Conv_Disp_Data(i*2);
    . D) O- @9 n1 K- U, K. F
35.         i = !i;

36.         LCD_write_string(0, 0, (char*)temp_line_one);
    7 }5 Z& J% W/ C2 ^+ T5 |: A/ b) S/ c
37.       break;

38.       case 3:
    1 ~% n# E9 l, @# T) a% F) v$ a/ k
39.         Conv_Disp_Data(i*3);

40.         i = !i;

41.         LCD_write_string(0, 0, (char*)temp_line_one);

42.       break;
    , N8 k9 L6 S* v2 {/ J& y8 C  d! N
43.       case 4:
    $ ^# E. ], q# ~' y  O
44.         Conv_Disp_Data(i*4);

45.         i = !i;
    - D; }2 K' R' F
46.         LCD_write_string(0, 0, (char*)temp_line_one);

47.       break;

48.       case 5:

49.         Conv_Disp_Data(i*5);
    : P3 k/ D& Q. p( O0 v
50.         i = !i;

51.         LCD_write_string(0, 0, (char*)temp_line_one);

52.       break;
    + i8 o( D' k. u/ \( }
53.       case 6:

54.         Conv_Disp_Data(i*6);

55.         i = !i;

56.         LCD_write_string(0, 0, (char*)temp_line_one);
    5 ]/ V# A" n/ D" Z" d& ?
57.       break;

58.       case 7:
    % V0 U0 [; H4 s; S4 W; T, N
59.         Conv_Disp_Data(i*7);
    5 W$ q# W; O8 c* m$ f& n+ H: H
60.         i = !i;

61.         LCD_write_string(0, 1, (char*)temp_line_two);
    # m3 n8 X, r  X  W6 u& x6 A4 g
62.       break;

63.       case 8:
    / M! S8 ?6 F! [' x% d' c; b8 q" R
64.         Conv_Disp_Data(i*8);
    / U$ `2 l' P% @; J
65.         i = !i;
    2 P; Y' K7 _8 j! ?, ?4 e' H
66.         LCD_write_string(0, 1, (char*)temp_line_two);

67.       break;
    * j5 `3 _2 B9 p* V
68.       case 9:

69.         Conv_Disp_Data(i*9);
    " v+ a+ R4 c( x5 W% X1 j
70.         i = !i;
    : M* |2 w- p% \$ c& W3 j
71.         LCD_write_string(0, 1, (char*)temp_line_two);

72.       break;
    ! k% z4 I6 O1 n. E3 u) T6 V
73.       default:
    6 o# q' t  W  _4 E% j
74.       break;

75.     }

76.     if( (sTime_g.Hours == sAlrm_g.Alm_Hour) && (sTime_g.Minutes == sAlrm_g.Alm_Min) && (sTime_g.Seconds == sAlrm_g.Alm_Sec) )
    + f% Z' `4 j4 \
77.     {

78.       for(uint8_t j = 0; j < 10; j++)
    0 W) W, a9 N6 E
79.       {

80.         LED2_TOG();

81.         HAL_Delay(300);

82.       }
    7 d& ?% [8 u) @/ t- ^
83.     }

84.     HAL_Delay(100);

85.   }
    4 s; J$ }( T, D9 B0 O9 w
86. }

复制代码

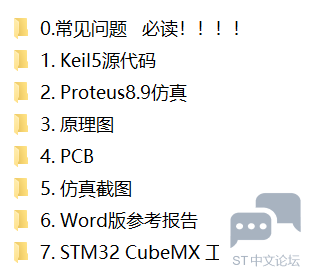

资料清单：
