本设计

基于STM32单片机的水位检测系统设计（proteus仿真+程序）

仿真图proteus 8.11

程序编译器：keil 5

编程语言：C语言

设计编号:C0046

0 g( t; a# i  ?

主要功能：

使用滑动变阻器模拟水位监测器，通过改变电压值表示水位的变化。stm32通过ADC检测电压值和设定的阈值比较，低于阈值则驱动电机转动，同时通过led表示水位状态。

$ J% G4 r  D1 Z7 f1 N8 U

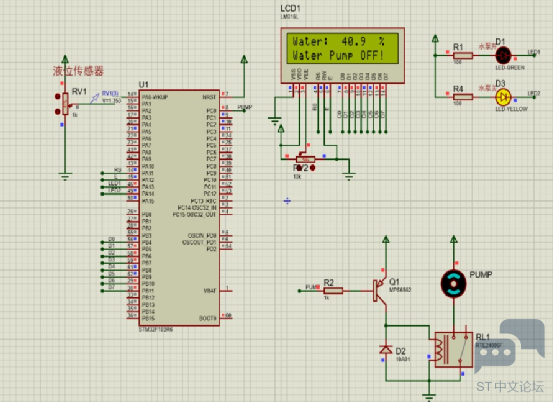

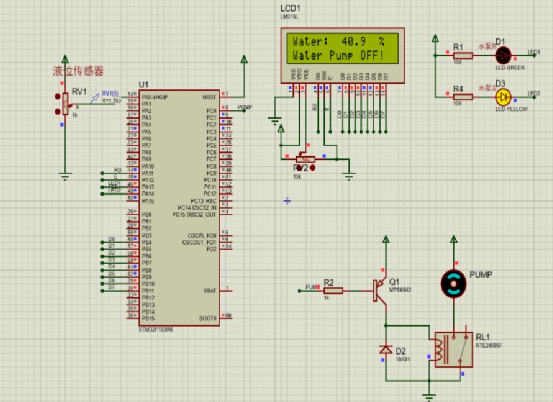

仿真图（提供源文件）：

: L8 H; w, M4 M- |, ?! B" b3 s  ^

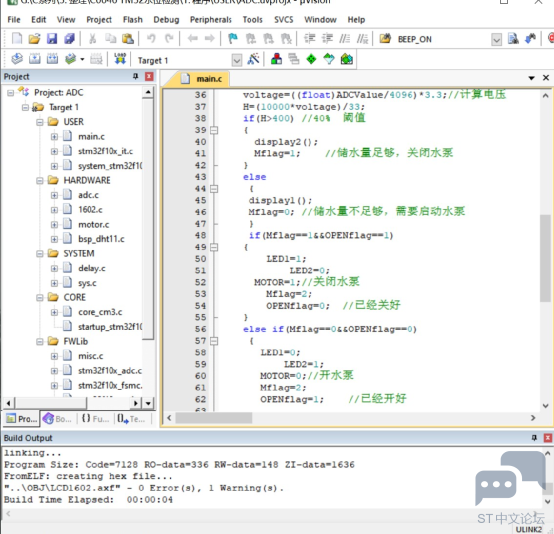

程序（提供源文件源码）：

6 G* D" s; C7 k. T) ^' w

以下为部分程序：

1. int main(void)
   7 R" v& q3 m$ S) M8 Z2 Z
2. {

3.   u16 ADCValue;

4.   float voltage;
   0 W) r9 p$ o5 C2 c/ b" I% V9 e  |
5.   u8 Mflag=2;
   0 U2 k% l$ ]5 H7 }$ H# z
6.   u8 OPENflag=0;  //起初代表水泵关

7.   delay_init();

8.   Adc_Init();

9.   GPIO_InitStructReadtempCmd();
   & G/ p# K5 S$ y1 x
10.   MotoR_GPIO();

11.   lcd_system_reset();

12.   LED1=1;
    # F2 L! w5 h% r+ s6 O' I9 o
13.   LED2=0;
    3 U+ W0 Z0 O" f
14.   MOTOR=1;

15.   while(1)

16.   {

17.       ADCValue=Get_Adc_Average(ADC_Channel_0,10);
    . X8 O- o! P: n
18.     voltage=((float)ADCValue/4096)*3.3;//计算电压

19.     H=(10000*voltage)/33;
    & S6 @! L: h9 ^. G* t4 C
20.     if(H>400) //40%  阈值
    ) D+ M- [$ j7 Q5 T
21.     {

22.       display2();

23.       Mflag=1;    //储水量足够，关闭水泵

24.     }

25.     else
    ; A$ S; B+ Z) E& A+ D  E% g; N
26.      {
    0 r" H& y& |$ M* |5 {  L8 f8 Y. r, ?
27.      display1();
    * }% }$ Y) x  p( D4 z+ R
28.      Mflag=0;  //储水量不足够，需要启动水泵
    5 v& Y3 P7 U' o; \, F
29.      }
    5 V" P& D% O; y: n
30.      if(Mflag==1&&OPENflag==1)
    ( B' e0 c% q* F* R% t
31.     {
    ) v1 D9 y, v! s# Z* N6 p
32.          LED1=1;
    5 ]9 q# [* r8 P3 r1 K) y
33.              LED2=0;

34.       MOTOR=1;//关闭水泵
    : W& N& |+ B" d
35.         Mflag=2;
    % W+ q4 R& c" _
36.         OPENflag=0;   //已经关好
    1 Y& g; r7 }+ t, Y5 y$ O
37.     }

38.     else if(Mflag==0&&OPENflag==0)
    / s+ G. l6 K7 Y2 @9 l3 x
39.      {
    $ B4 {, J- Z; j. l
40.        LED1=0;

41.            LED2=1;
    ) b1 ?: m/ t2 }6 \" s7 _7 }
42.        MOTOR=0;//开水泵
    5 W4 v- A+ x# f1 Q* B
43.        Mflag=2;
    1 t6 ~9 s5 |( N
44.        OPENflag=1;    //已经开好

45.      }

46.   }
    ! R4 j( ^7 M, [  Q
47. }
    ) M! v) G4 O% ]( V  v3 G

复制代码
