本设计：
3 f" J2 }! A- `

基于STM32模拟电磁炮设计_STM32F103ZET6（程序+原理图+PCB+论文报告）

原理图：Altium Designer

程序编译器：keil 5

编程语言：C语言

编号C0029

  ?0 H, u2 u; u

设计说明：

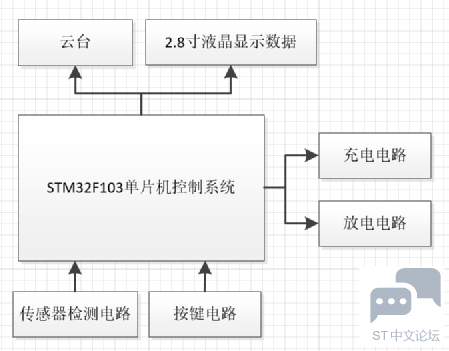

  该系统方案主要由 STM32f103zet6单片机最小系统控制电路、储能电路、电压检测电路、电磁炮发射电路、舵机云台、TFT显示屏、虚拟键盘等部分组成。

  利用电磁感应原理产生电磁场给弹丸一个磁场力，由液晶屏上的虚拟按键手动输入靶中心与定标点的距离 及与中心轴线的偏离角度，驱动舵机云台调节电磁炮仰角及水平方向，由STM32f103zet6控制器计算弹道，控制器实时测量1500uf 电容充电电压，待电容充电达到计算电压后控制云台到达指定位置，使电容对电磁炮线圈瞬间放电，产生强大的磁场，发射弹丸命中目标。同时可以在液晶屏显示靶子中心坐标位置、仰角信息及电容电压等信息。

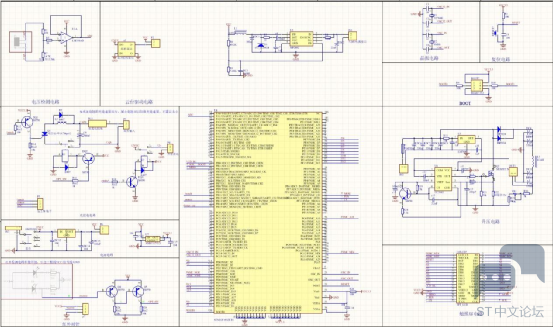

原理图（提供源文件）：

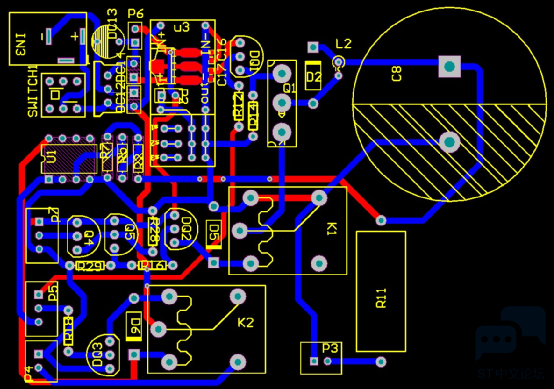

PCB（提供源文件）：

. L7 l2 u+ k; Y. ^+ G3 V

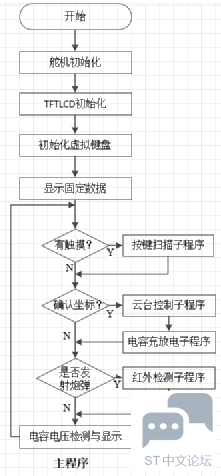

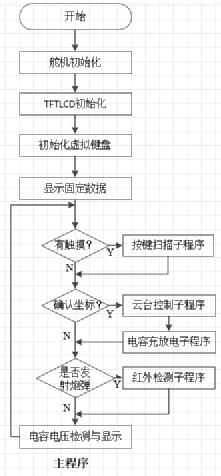

源程序（提供源文件）：
