本设计：

基于stm32的温湿度采集Proteus仿真（仿真+程序）

仿真图protues 8.9

程序编译器：keil 5

编程语言：C语言

编号：C0041

功能描述：

通过STM32采集DHT11温度传感器的数据，将温湿度信息显示在LCD显示屏上及虚拟串口上。

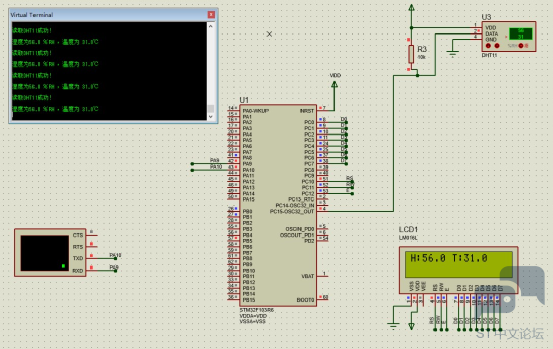

仿真图（源文件）：

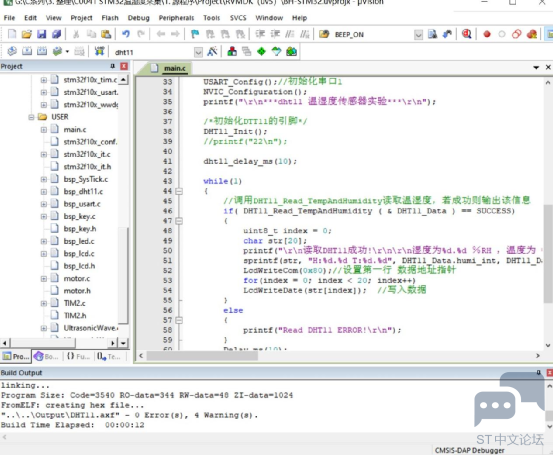

源程序（提供源文件）：

以下为部分程序：

1. int main(void)

2. {
   $ f  G1 Z4 K* d4 h! _* ~
3.     DHT11_Data_TypeDef DHT11_Data;
   : m1 Z, O1 Y+ g# x4 w: W/ J) }4 i# C- G
4.     RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);
   8 i5 j! y+ D9 z% E& N- `
5.     /* 配置SysTick 为1us中断一次 */

6.     SysTick_Init();
   4 o- f' G8 z% x0 R
7.     LED_GPIO_Config();
   : y/ w' ?6 u! a  ~% g( ?, |- }! M0 K
8.     //LED1_ON;
   ! R, ?$ F# u8 f* T6 J) z
9.     LED2_ON;

10.     LED3_ON;

11.     //NVIC_Configuration();
    8 @" {9 b# c# e3 c2 t- R
12.     LcdGpioInit();
    9 v) z+ J0 Z) R7 m& @8 D5 J6 y
13.     LCD1602Init();
    # J! U: g& ]: T. }* z; Q/ i, X# H
14.     USART_Config();//初始化串口1
    * Q+ O* R3 \, \3 I# [' x6 u( M
15.     NVIC_Configuration();
      y3 g- Q* s. y& [
16.     printf("\r\n***dht11 温湿度传感器实验***\r\n");
    % f, h! X9 ?5 N: S: i
17.     /*初始化DTT11的引脚*/

18.     DHT11_Init();
      t0 F7 g0 Q( c0 \% g* C* s
19.     //printf("22\n");
    6 y4 e$ i8 S: D5 M# h* E: i( j. S
20.     dht11_delay_ms(10);

21.     while(1)

22.     {

23.         //调用DHT11_Read_TempAndHumidity读取温湿度，若成功则输出该信息
      [- L+ k8 ^6 X* a5 C$ u7 p
24.         if( DHT11_Read_TempAndHumidity ( & DHT11_Data ) == SUCCESS)

25.         {

26.             uint8_t index = 0;
    1 U, \2 W' Q/ r( V* k- \: D
27.             char str[20];

28.             printf("\r\n读取DHT11成功!\r\n\r\n湿度为%d.%d ％RH ，温度为 %d.%d℃ \r\n", DHT11_Data.humi_int, DHT11_Data.humi_deci, DHT11_Data.temp_int, DHT11_Data.temp_deci);
    . @- V! b, L5 W; E4 W* v, J
29.             sprintf(str, "H:%d.%d T:%d.%d", DHT11_Data.humi_int, DHT11_Data.humi_deci, DHT11_Data.temp_int, DHT11_Data.temp_deci);
    ) S. S$ B# j5 `  O* J7 |
30.             LcdWriteCom(0x80);//设置第一行 数据地址指针

31.             for(index = 0; index < 20; index++)
    ( i; \- k5 N4 |, O& |5 J% d1 z) {
32.             LcdWriteDate(str[index]);  //写入数据
    , c- V& Q& m& \9 z
33.         }
    $ o! D; ]2 c0 l6 \1 r9 h
34.         else

35.         {

36.             printf("Read DHT11 ERROR!\r\n");
    ) K% E9 [6 y( E, h
37.         }
    - u: L6 h; u! X
38.         Delay_ms(10);
    : T2 e1 a+ P+ j1 s7 a% c# L! C- i! B9 e
39.     }

复制代码
