做STM32智能小车的实验中会用到定时器PWM输出，来改变直流电机的转速。分享本文了解如何通过PWM实现对电机速度的控制。

PWM控制电机速度的基本原理

    PWM(Pulse Width Modulation)，也就是脉冲宽度调制。
# Z' k# W) @" O5 S

    PWM中有一个比较重要的概念，占空比：是一个脉冲周期内有效电平在整个周期所占的比例。

    为了实现IO口上电压的持续性变化，可以调节PWM的占空比。这也能够使外设的功率进行持续性变化，最终控制直流电机转速的快慢。如何调节PWM波形的输出就是重点。

, o' ?0 N8 T) ~

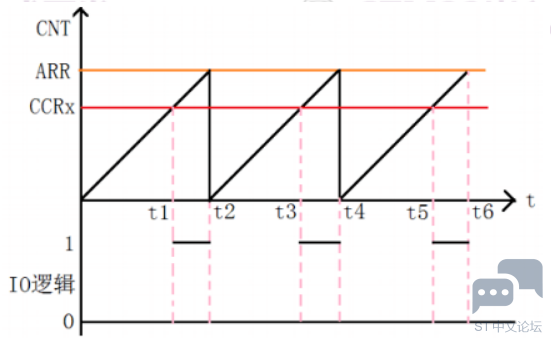

   上图中的ARR是我们给定时器的一个预装载值，CCRx的上下变化是产生PWM波的关键。我们假设ARR大于CCRx的部分输出为高电平（即t1-t2、t3-t4、t5-t6），ARR小于CCRx的部分输出为低电平（即0-t1、t2-t3、t4-t5），则改变CCRx的值就能改变输出PWM的占空比。因此，想要控制PWM的输出波形，重要的就是如何设置ARR与CCRx这两个寄存器的值了。

& {0 F- J; e$ S+ ]0 G4 ?& H! X

STM32定时器中断

    为了便于理解接下来关于PWM应用的内容，先插一段定时器中断的知识。

    产生定时中断是定时器的用法之一，与定时器用来进行PWM输出和输入捕获相比，定时器中断更容易理解、掌握。

原理简介
    使用通用定时器进行中断的原理，其实和开发板Systick定时器进行中断延时很相似（Stm32入门——Systick定时器），即：用psc(预分频系数)设置好定时器时钟后，arr（预装载值）在每个时钟周期内减1，当arr减为0时触发中断然后进入中断处理程序进行中断处理。以下代码为例：

) ?# T- N* X4 T6 O" q" h# @

1. RCC->APB1ENR|=1<<1

复制代码

; k( W; `9 z* z, Y- I. d

    解释一下上面这行代码，由于定时器3（TIM3）是挂在APB1上的外设，所以要打开APB1，这里的预分频器值psc是来设置TIM3的时钟频率的，如果系统时钟（SYSTICK）频率为72MHz、psc为7199，则TIM3的时钟频率就为：

1. 72MHz/(7199+1)Hz = 10KHz    //这里的“+1”是手册中规定的。

复制代码

; N( U4 d+ K+ L5 i

    10KHz是什 么意思呢？就是一秒钟会产生10K个周期，那么一个周期的时间长度就是1/10KHz，如果你想将定时器中断的时间间隔设置为0.5秒，那么你将arr设置为5000即可，因为arr每减1就需要一个周期的时间，减5000次就经过了5000*（1/10KHz）=0.5秒。

1. TIM3->DIER|=1<<0

复制代码

- ~7 `" B' Z" B2 a( S* c) P( c

    再解释下上面这一行，设置允许更新中断，即arr减到0以后可以触发更新中断，还有其他类型的中断。

1. MY_NVIC_Init(1,3,TIM3_IRQn,2);//抢占1，子优先级3，组2

复制代码

; n$ A6 Q" `- j' F

    看上面这行代码，中断优先级有抢占优先级和响应（即子优先级）优先级两种，抢占优先级即：若程序1正在使用CPU，这时如果程序2要求使用CPU，并且程序2的抢占优先级高，则CPU被程序2抢占；若两者抢占优先级相同，则就算程序2的响应优先级高于程序1，CPU也不能被抢占；若程序1正在使用CPU，程序2和程序3的抢占优先级等于或低于程序1，且程序2的响应优先级高于程序三，则待CPU空出后，程序2先运行，程序3最后运行。TIM3_IRQn是指定将要运行的中断处理程序号。“组2”是设置中断优先级分组的，这是因为寄存器提供了四位来设置优先级，组2代表的是前两位给抢占优先级，后两位给响应优先级。

PWM模式、有效电平

    前面介绍完中断，再说一下PWM工作原理。

    假设上图中ARR大于CCRx时输出为高电平，ARR小于CCRx时输出为低电平，但在实际运用中可能并非如此，有可能是相反的情况——ARR大于CCRx时输出为低电平，ARR小于CCRx时输出为高电平，至于到底是哪种情况，还要看PWM是哪种模式、有效电平又设置的是何种极性了。

• 模式1：ARR小于CCRx时输出为“有效”电平，ARR大于CCRx时输出为“无效”电平。

• 模式2：ARR小于CCRx时输出为“无效”电平，ARR大于CCRx时输出为“有效”电平。

  ! }9 Q1 Q1 s5 a. A) Y7 m+ T
  ; d  z/ h: b4 \' U: I3 {

    这里说的是“有效”和“无效”，而不是“高”和“低”，也就是说有效电平可高可低，并非一定就是高电平。PWM模式、效电平极性，需要程序员自己配置相关的寄存器来实现。通过下面的代码来讲解。

1. TIM1_PWM_Init(899,0);//不分频。PWM频率=72000/(899+1)=80Khz

复制代码

8 q  L& m2 H" A; A1 O8 \5 v% }

    上一小节讲过关于定时器参数的设置。使用定时器1的通道1来输出一路PWM波，这里的899设置的就是ARR的值，至于那个0是用来设置TIM1的频率的，不分频就代表TIM1的时钟频率和系统时钟相同，这里假设为72MHz。

1. void TIM1_PWM_Init(u16 arr,u16 psc)
   2 X4 f6 J$ _5 c8 K  F
2. {

3. //此部分需手动修改IO口设置
   # U$ @' M) l: [) {2 q. \
4.   RCC->APB2ENR|=1<<11;   //TIM1时钟使能
   0 Y. o/ J' ~- n5 ?/ c8 f6 C
5.   GPIOA->CRH&=0XFFFFFFF0;  //PA8清除之前的设置
   , W- g: I* M) \2 i3 \( p* [
6.   GPIOA->CRH|=0X0000000B;  //复用功能输出
   7 [" Q: M$ D; Q0 I; }- R
7.
   9 e  x8 j7 A6 g2 ^
8.   TIM1->ARR=arr;      //设定计数器自动重装值

9.   TIM1->PSC=psc;      //预分频器设置

10.

11.   TIM1->CCMR1|=7<<4;    //CH1 PWM2模式
    ; Y4 ^3 g# u) D% Z& Z* E3 y
12.   TIM1->CCMR1|=1<<3;     //CH1预装载使能

13.    TIM1->CCER|=0<<1;     //OC1 输出使能
    & `* N. I, U5 J. d( x  J3 t
14. //TIM1->CCER|=1<<1;

15.
    * Y1 B, q/ f" d( o# H0 X3 p1 L7 s; S4 z
16.   TIM1->BDTR|=1<<15;     //MOE 主输出使能

17.

18.   TIM1->CR1=0x0080;     //ARPE使能
    ; @6 S6 @4 v1 g) `! e2 @
19.   TIM1->CR1|=0x01;      //使能定时器1
    " j' O2 r/ u4 f+ X9 z
20. }

复制代码

    下文具体分析上面的代码。

    前面4-6行是用来配置GPIO口的。

1. TIM1->ARR=arr; //设定计数器自动重装值
   5 ?1 ~/ j: P8 t6 f2 t2 Y
2. TIM1->PSC=psc; //预分频器设置

复制代码

    这两行就是我上门提到的设置定时器的频率和重装载值。

1. TIM1->CCMR1|=7<<4; //CH1 PWM2模式

2. TIM1->CCMR1|=1<<3; //CH1预装载使能
   9 L3 |( N  K( c0 K
3. TIM1->CCER|=0<<1; //OC1 输出使能

复制代码

    这三行是用来设置PWM输出模式和设置通道的，通道是什么呢？简单地讲就是输出PWM波的GPIO口，代码一开始不是设置了PA8这个GPIO口嘛，这个PA8就是通道1。使用通道的话要先进行输入输出方向、通道使能的设置。

1. TIM1->CCER|=1<<1;

复制代码

    这行代码是用来设置“有效电平”极性的，根据手册，当TIM1->CCER[1]这位置1时，有效电平为低电平，置0时有效电平为高电平，而默认情况下置0。

1. TIM1->BDTR|=1<<15; //MOE 主输出使能

复制代码

0 ?- W) G) u" U* d

    这行代码只要对高级定时器进行设置，普通定时器无需设置。

1. TIM1->CR1=0x0080; //ARPE使能

复制代码

    这行代码是用来使能ARPE，ARPE是什么呢，就是当它被置1时，你自己设置的CCRx会立即生效，如果它被置为0，那么你自己设置的CCRx值不会立即生效（可能之前ARPE已经有值了），而是当之前设置的CCRx生效后才会使用你最新设置的CCRx值。

上面的代码里没有对CCRx进行设置，这是因为CCRx常常是一个变化的值，你可以在主函数中用一个for循环+if判断语句对它进行++或–的操作，从而达到连续改变CCRx值得目的，例如

0 Q; p) X# ~4 Q& b6 ~0 y7 k

8 ~! `) U5 G9 {# h3 J8 P3 D

    PWM波的周期是由定时器时钟频率和预装载值两者决定的，预装载值就是ARR。
