【经验分享】STM32单片机中Hex、Bin文件的区别与应用

[复制链接]

STMCU小助手发布时间：2022-6-6 23:00

文章
文章封面:
文章简介:	STM32单片机中Hex、Bin文件的区别与应用

STM32、51等单片机程序经过编译后，生成的hex文件、bin文件，它们都是单片机烧写文件，本文介绍它们的区别与应用。Hex文件

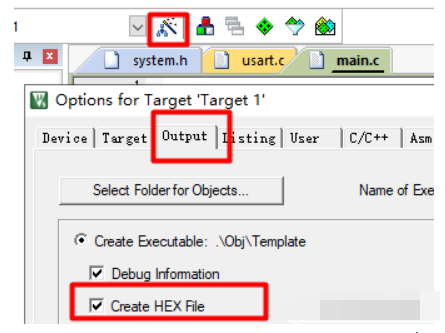

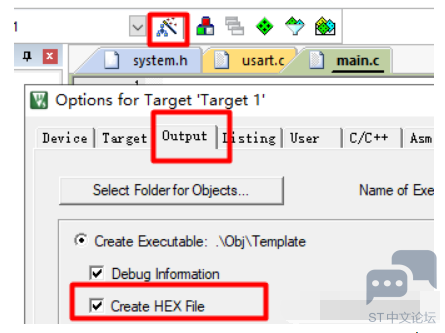

Keil5中生成hex文件的配置/ V3 k# `! a; [( V4 \ _

如上图，分别点击“魔术棒”-“Output选项卡”，勾选“Create HEX File”选项，确认即可。

STM32CubeIDE中生成hex文件的配置

如上图，先用鼠标点击选中项目名，之后点击菜单栏“File”-“Properties”。

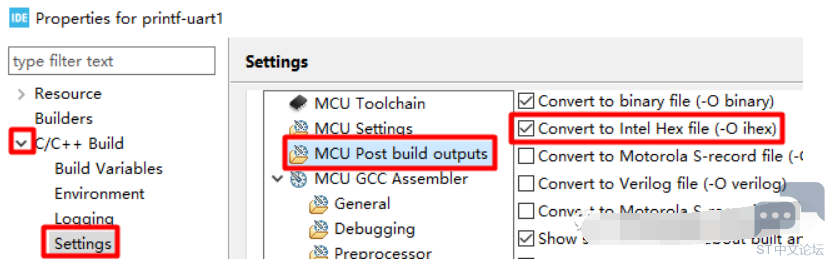

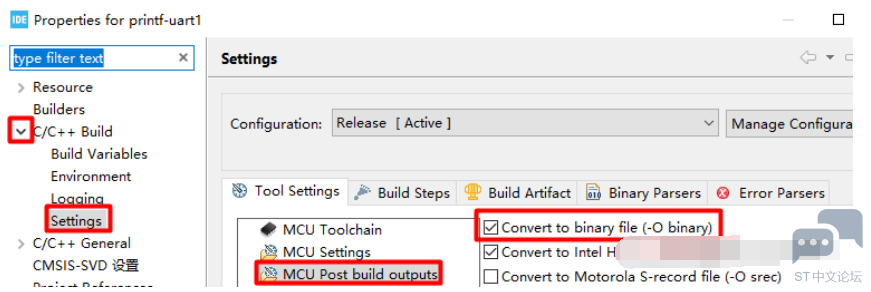

如上图红框处，依次点击“C/C++ Build”-“MCU Post build outputs”，勾选“Convert to Intel Hex file”，应用并关闭窗口。

hex烧写

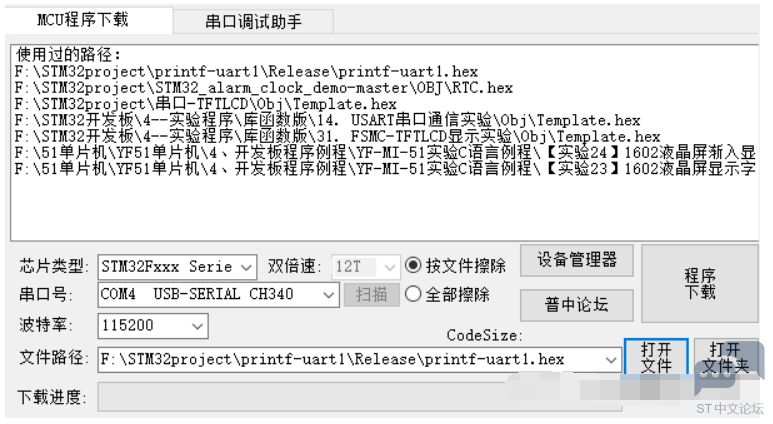

用ISP方式烧写程序，首先找来ISP烧写软件，之后进行如下步骤：

选择芯片型号
选择串口号
设置波特率，可以默认为115200
“打开文件”，选择要下载的hex文件
点击“程序下载”，开始烧写程序
3 B9 d& A7 d+ f j$ ^0 `/ K: t4 ^
, C* w2 t- [: [& A% g

带ISP下载功能的串口工具如下图所示。

调试单片机程序时，通常下载的是Hex文件。由于在Hex文件中已经包含了地址信息，在上述下载步骤中不需要设置内存地址。
BIN文件
Keil5中生成Bin文件配置

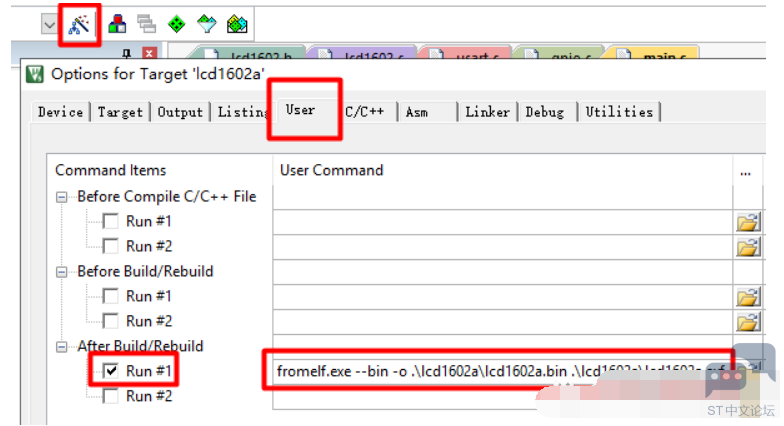

如上图，点击魔术棒，在“User”选项卡中勾选“After Build/Rebuild”下的“Run #1”。
在后面“User Command”一栏中填写如下用户自定义命令：

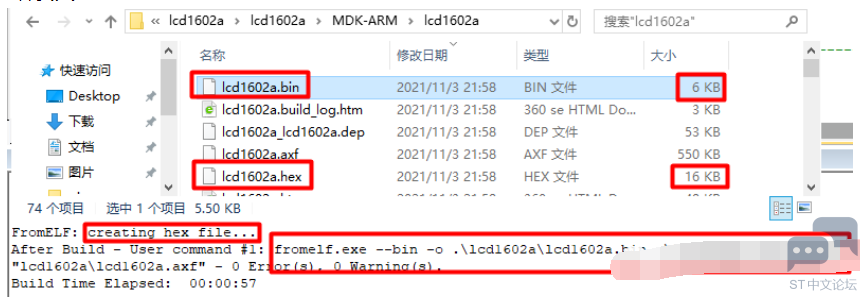

fromelf.exe --bin -o .\lcd1602a\lcd1602a.bin .\lcd1602a\lcd1602a.axf 这个自定义命令在编译生成Hex文件之后执行，通过“formelf.exe”工具生成基于.axf文件的.bin文件。如下图，按修改时间排序也可以知道.bin文件是在.axf文件之后生成的。Hex文件是用ASCII来表示数据，而且附加了地址信息，相对Bin文件要大一些。
