ADC简介

    STM32F103系列有3个ADC，精度为12位，每个ADC最多有16个外部通道。其中ADC1和ADC2都有16个外部通道，ADC3一般有8个外部通道，各通道的A/D转换可以单次、连续、扫描或间断执行，ADC转换的结果可以左对齐或右对齐储存在16位数据寄存器中。ADC的输入时钟不得超过14MHz，其时钟频率由PCLK2分频产生。

* b/ s$ v  A& l

ADC功能框图讲解

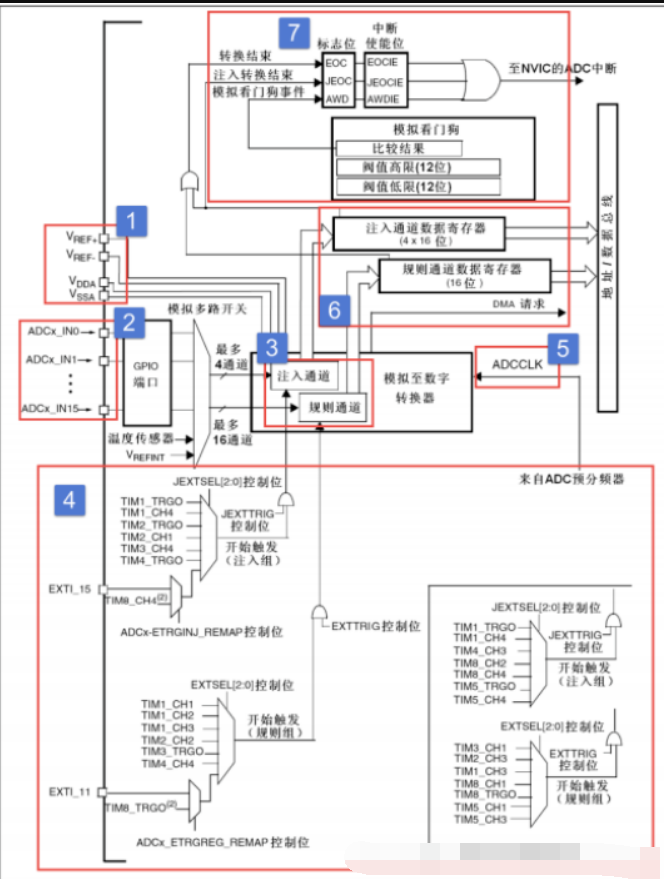

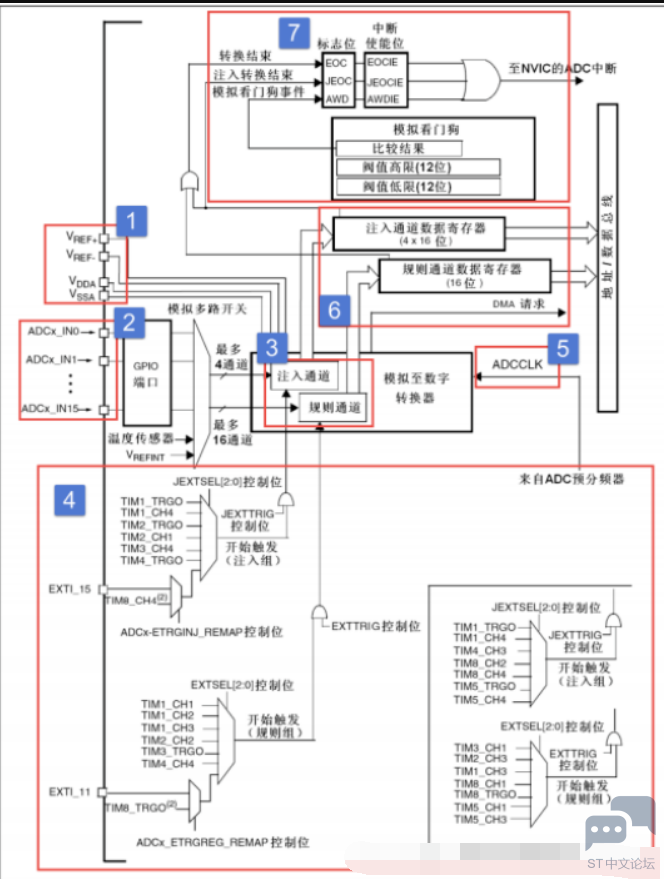

    学习STM32开发板上的外设时首先要了解其外设的功能框图，如下：

    功能框图可以大体分为7部分，下面一一讲解：

# B2 w# [3 B- T/ Y* R

电压输入范围

    ADC所能测量的电压范围就是VREF- ≤ VIN ≤ VREF+，把 VSSA 和 VREF-接地，把 VREF+和 VDDA 接 3V3，得到ADC 的输入电压范围为：0~3.3V。

输入通道

    ADC的信号输入就是通过通道来实现的，信号通过通道输入到单片机中，单片机经过转换后，将模拟信号输出为数字信号。STM32中的ADC有着18个通道，其中外部的16个通道已经在框图中标出，如下：

    这16个通道对应着不同的IO口，此外ADC1/2/3 还有内部通道：ADC1 的通道 16 连接到了芯片内部的温度传感器， Vrefint 连接到了通道 17。ADC2 的模拟通道 16 和 17 连接到了内部的 VSS。

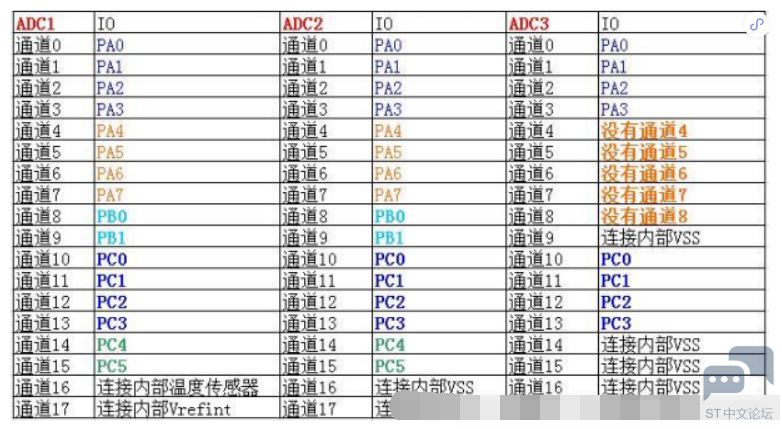

    ADC的全部通道如下图所示：

3 q8 _, X, K0 a2 `! k! |' z

    外部的16个通道在转换时又分为规则通道和注入通道，其中规则通道最多有16路，注入通道最多有4路（注入通道貌似使用不多），下面简单介绍一下两种通道：

    规则通道顾名思义就是，最平常的通道、也是最常用的通道，平时的ADC转换都是用规则通道实现的。

    注入通道是相对于规则通道的，注入通道可以在规则通道转换时，强行插入转换，相当于一个“中断通道”吧。当有注入通道需要转换时，规则通道的转换会停止，优先执行注入通道的转换，当注入通道的转换执行完毕后，再回到之前规则通道进行转换。

转换顺序

    知道了ADC的转换通道后，如果ADC只使用一个通道来转换，那就很简单，但如果是使用多个通道进行转换就涉及到一个先后顺序了，毕竟规则转换通道只有一个数据寄存器。多个通道的使用顺序分为俩种情况：规则通道的转换顺序和注入通道的转换顺序。

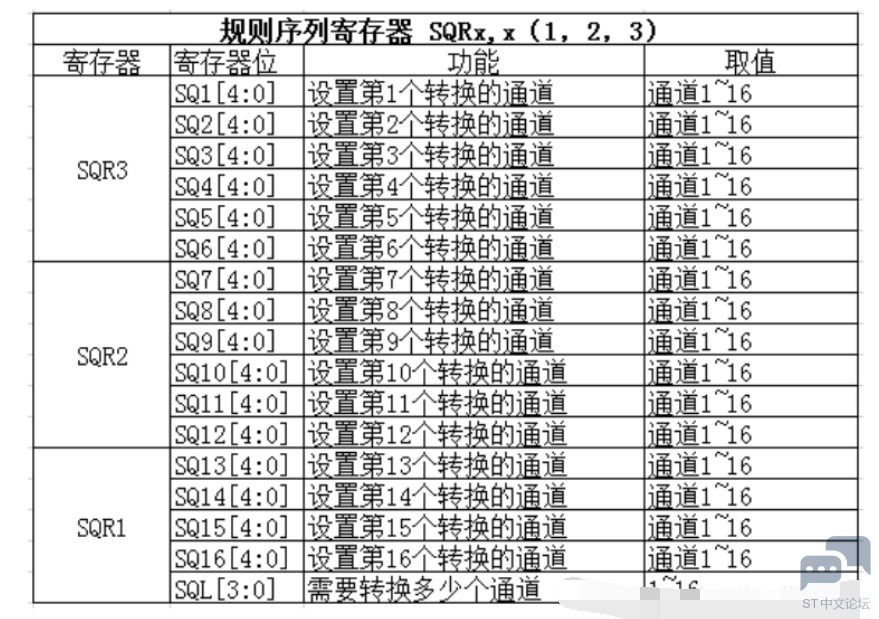

    规则通道中的转换顺序由三个寄存器控制：SQR1、SQR2、SQR3，它们都是32位寄存器。SQR寄存器控制着转换通道的数目和转换顺序，只要在对应的寄存器位SQx中写入相应的通道，这个通道就是第x个转换。具体的对应关系如下：

: U9 p+ o+ V9 Q7 @6 E( M  j4 }% g

3 S2 Z, d/ v. T% Q

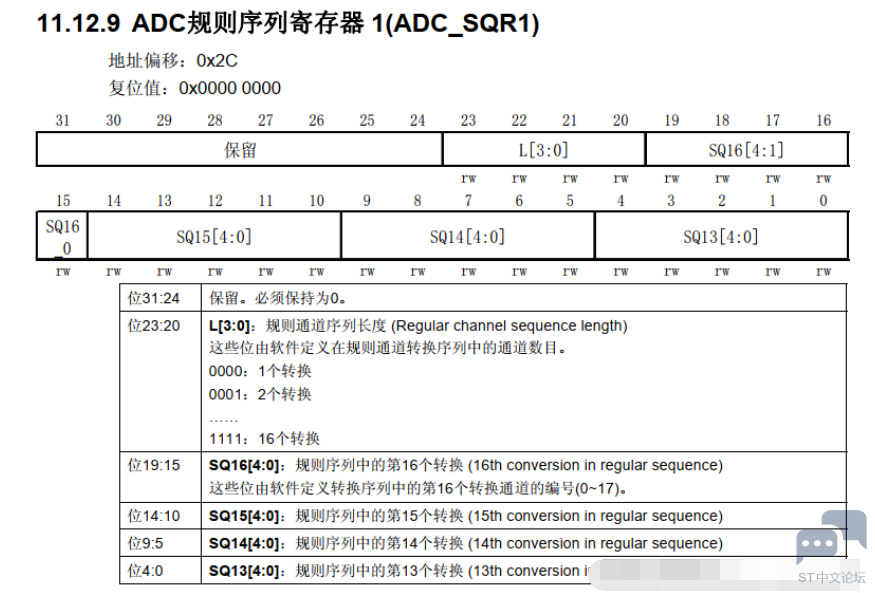

    通过SQR1寄存器就能了解其转换顺序在寄存器上的实现了：

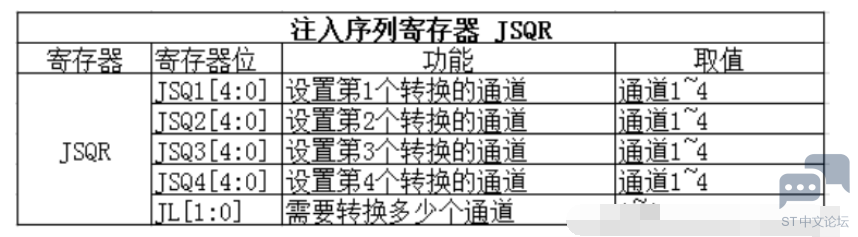

    和规则通道转换顺序的控制一样，注入通道的转换也是通过注入寄存器来控制，只不过只有一个JSQR寄存器来控制，控制关系如下：

    需要注意的是，只有当JL=4的时候，注入通道的转换顺序才会按照JSQ1、JSQ2、JSQ3、JSQ4的顺序执行。当JL<4时，注入通道的转换顺序恰恰相反，也就是执行顺序为：JSQ4、JSQ3、JSQ2、JSQ1。

    配置转换顺序的函数如下代码所示：

1. /**
   . G8 G. f) }0 z- ?& @, Y
2.   * @brief  Configures for the selected ADC regular channel its corresponding
   0 e5 x2 |& G0 ]2 S; s
3.   *         rank in the sequencer and its sample time.

4.   * @param  ADCx: where x can be 1, 2 or 3 to select the ADC peripheral.

5.   * @param  ADC_Channel: the ADC channel to configure.
   7 V- g4 `0 @! X1 z
6.   *   This parameter can be one of the following values:
   $ f8 U$ X% ]% S9 H" z6 J
7.   *     @arg ADC_Channel_0: ADC Channel0 selected
   3 @' g- \6 ~2 m$ e$ h
8.   *     @arg ADC_Channel_1: ADC Channel1 selected

9.   *     @arg ADC_Channel_2: ADC Channel2 selected

10.   *     @arg ADC_Channel_3: ADC Channel3 selected
    : d1 y3 W  U. e
11.   *     @arg ADC_Channel_4: ADC Channel4 selected

12.   *     @arg ADC_Channel_5: ADC Channel5 selected
    9 ]; \+ \0 t6 P# r$ o! p2 g
13.   *     @arg ADC_Channel_6: ADC Channel6 selected

14.   *     @arg ADC_Channel_7: ADC Channel7 selected

15.   *     @arg ADC_Channel_8: ADC Channel8 selected
    ! V' l1 f8 ~7 ^5 L2 N( s
16.   *     @arg ADC_Channel_9: ADC Channel9 selected
    % H8 H, g! `4 Z+ C
17.   *     @arg ADC_Channel_10: ADC Channel10 selected
    $ i2 K& r$ N$ n1 }
18.   *     @arg ADC_Channel_11: ADC Channel11 selected
    5 l: C  |7 |; O5 h( a
19.   *     @arg ADC_Channel_12: ADC Channel12 selected
    5 ?$ H8 b. D5 B; W; M  k; \5 J6 [
20.   *     @arg ADC_Channel_13: ADC Channel13 selected
    - W7 J2 v, @9 F. S! S4 I; |
21.   *     @arg ADC_Channel_14: ADC Channel14 selected

22.   *     @arg ADC_Channel_15: ADC Channel15 selected
    4 p( n8 b" ?2 {( y% D$ h! I3 y
23.   *     @arg ADC_Channel_16: ADC Channel16 selected
    7 Q( q' \$ u0 R1 I
24.   *     @arg ADC_Channel_17: ADC Channel17 selected
    6 [! @/ [1 U7 p" ^, h% @
25.   * @param  Rank: The rank in the regular group sequencer. This parameter must be between 1 to 16.
    : D8 x4 p' y; K2 y& E& q( C
26.   * @param  ADC_SampleTime: The sample time value to be set for the selected channel.
    + o7 p4 F9 E& ~% H
27.   *   This parameter can be one of the following values:

28.   *     @arg ADC_SampleTime_1Cycles5: Sample time equal to 1.5 cycles
    3 {) T# O% c, Y0 R) [" o
29.   *     @arg ADC_SampleTime_7Cycles5: Sample time equal to 7.5 cycles
    : r( p+ |6 y5 v9 H7 L( s
30.   *     @arg ADC_SampleTime_13Cycles5: Sample time equal to 13.5 cycles

31.   *     @arg ADC_SampleTime_28Cycles5: Sample time equal to 28.5 cycles

32.   *     @arg ADC_SampleTime_41Cycles5: Sample time equal to 41.5 cycles

33.   *     @arg ADC_SampleTime_55Cycles5: Sample time equal to 55.5 cycles

34.   *     @arg ADC_SampleTime_71Cycles5: Sample time equal to 71.5 cycles
    : L/ o+ w2 D) d! G
35.   *     @arg ADC_SampleTime_239Cycles5: Sample time equal to 239.5 cycles
    + i. i7 E- }- w( O( v' G: V2 X
36.   * @retval None
    - T( m" |3 q) Q6 I+ T
37.   */
    - O. e8 v. M  A# [% ~9 O% u
38. void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime)
    8 g$ x' ]3 m. e; N! `
39. {
    ; s$ h3 v+ @2 \0 ~; J, V# g# v9 `  [
40.   函数内容略;

41. }

复制代码

, n8 m5 [6 w) [, @

触发源

    ADC转换的输入、通道、转换顺序都已经说明了，但ADC转换是怎么触发的呢？就像通信协议一样，都要规定一个起始信号才能传输信息，ADC也需要一个触发信号来实行模/数转换。

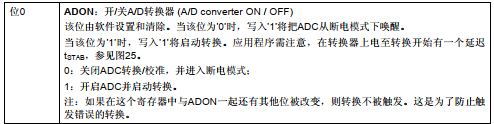

    其一就是通过直接配置寄存器触发，通过配置控制寄存器CR2的ADON位，写1时开始转换，写0时停止转换。在程序运行过程中只要调用库函数，将CR2寄存器的ADON位置1就可以进行转换，比较好理解。

    另外，还可以通过内部定时器或者外部IO触发转换，也就是说可以利用内部时钟让ADC进行周期性的转换，也可以利用外部IO使ADC在需要时转换，具体的触发由控制寄存器CR2决定。

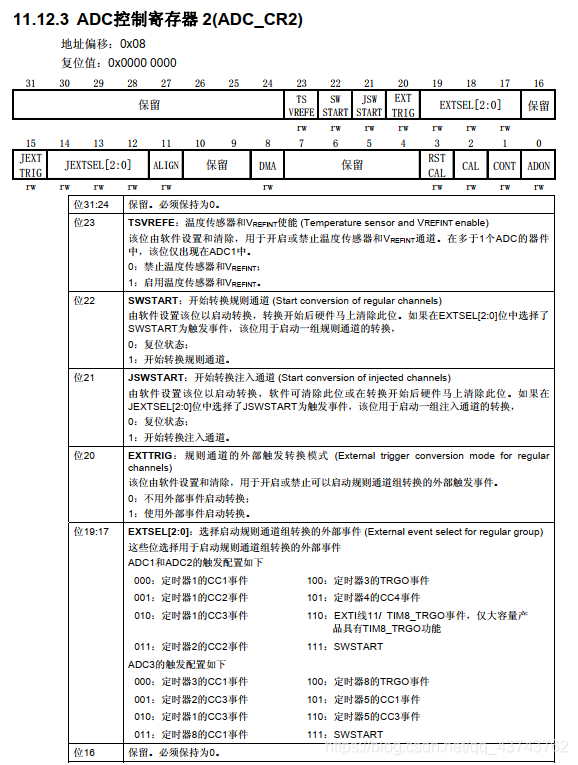

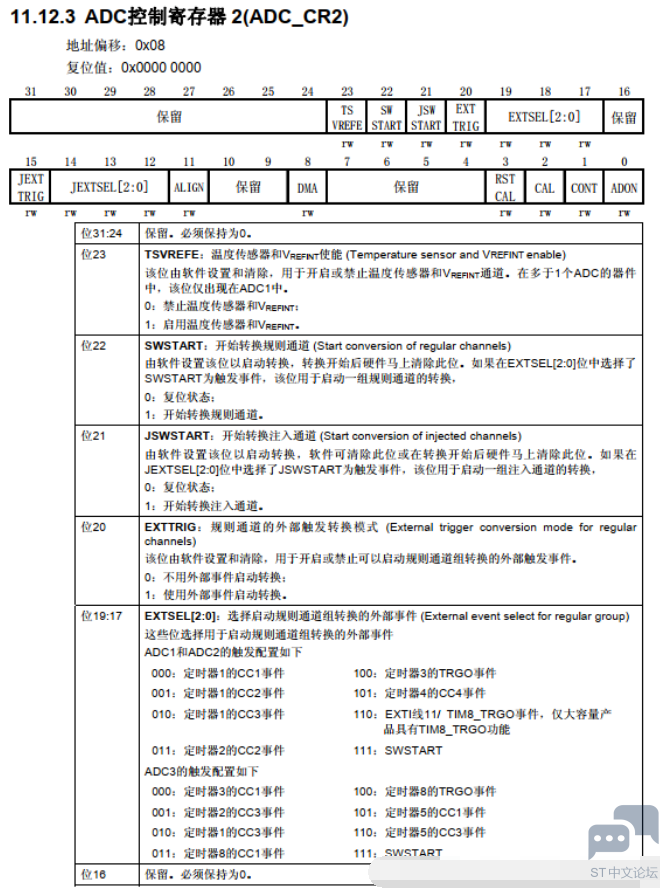

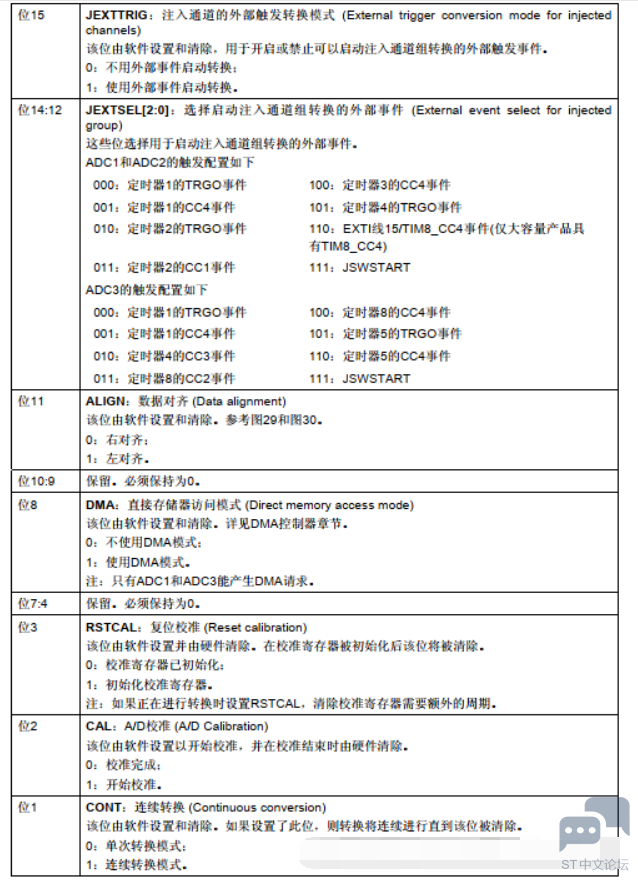

    ADC_CR2寄存器的详情如下：

: k/ R: r9 f- e9 {

转换时间

    还有一点，就是转换时间的问题，ADC的每一次信号转换都要时间，这个时间就是转换时间，转换时间由输入时钟和采样周期来决定。

    由于ADC在STM32中是挂载在APB2总线上的，所以ADC得时钟是由PCLK2（72MHz）经过分频得到的，分频因子由 RCC 时钟配置寄存器RCC_CFGR 的位 15:14 ADCPRE[1:0]设置，可以是 2/4/6/8 分频，一般配置分频因子为8，即8分频得到ADC的输入时钟频率为9MHz。

    采样周期是确立在输入时钟上的，配置采样周期可以确定使用多少个ADC时钟周期来对电压进行采样，采样的周期数可通过 ADC采样时间寄存器 ADC_SMPR1 和 ADC_SMPR2 中的 SMP[2:0]位设置，ADC_SMPR2 控制的是通道 0~9， ADC_SMPR1 控制的是通道 10~17。每个通道可以配置不同的采样周期，但最小的采样周期是1.5个周期，也就是说如果想最快时间采样就设置采样周期为1.5.

1. 转换时间=采样时间+12.5个周期

复制代码

    12.5个周期是固定的，一般我们设置 PCLK2=72M，经过 ADC 预分频器能分频到最大的时钟只能是 12M，采样周期设置为 1.5 个周期，算出最短的转换时间为 1.17us。

. m3 C3 ]6 W8 `! }: U* L& t

数据寄存器

    转换完成后的数据就存放在数据寄存器中，但数据的存放也分为规则通道转换数据和注入通道转换数据的。

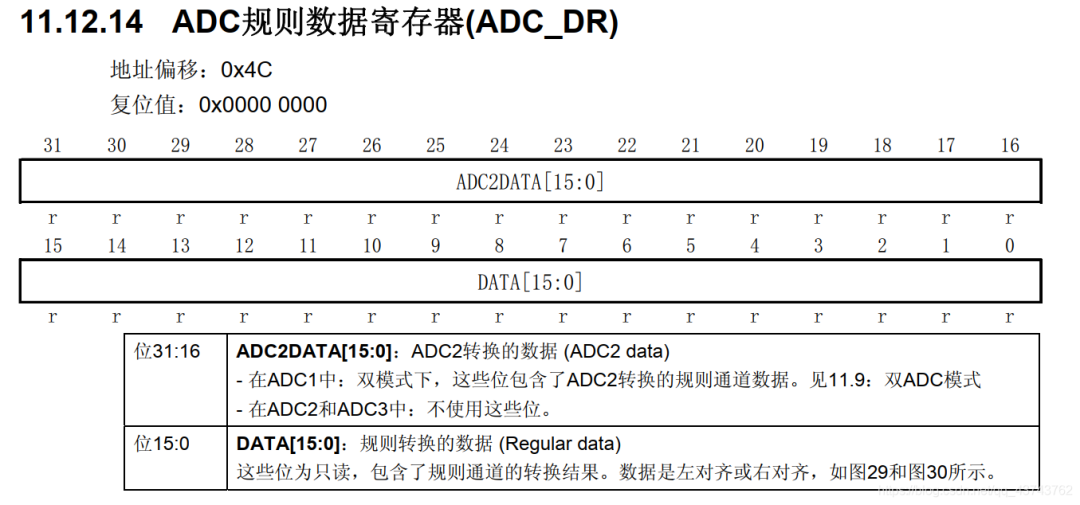

    规则数据寄存器负责存放规则通道转换的数据，通过32位寄存器ADC_DR来存放：

    当使用ADC独立模式（也就是只使用一个ADC，可以使用多个通道）时，数据存放在低16位中，当使用ADC多模式时高16位存放ADC2的数据。需要注意的是ADC转换的精度是12位，而寄存器中有16个位来存放数据，所以要规定数据存放是左对齐还是右对齐。

    当使用多个通道转换数据时，会产生多个转换数据，然鹅数据寄存器只有一个，多个数据存放在一个寄存器中会覆盖数据导致ADC转换错误，所以我们经常在一个通道转换完成之后就立刻将数据取出来，方便下一个数据存放。一般开启DMA模式将转换的数据，传输在一个数组中，程序对数组读操作就可以得到转换的结果。

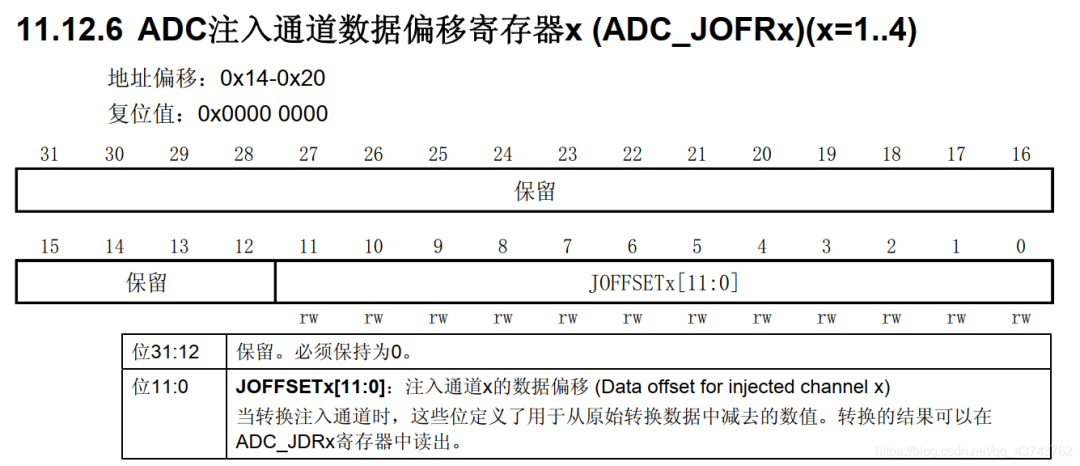

    注入通道转换的数据寄存器有4个，由于注入通道最多有4个，所以注入通道转换的数据都有固定的存放位置，不会跟规则寄存器那样产生数据覆盖的问题。ADC_JDRx 是 32 位的，低 16 位有效，高 16 位保留，数据同样分为左对齐和右对齐，具体是以哪一种方式存放，由ADC_CR2 的 11 位 ALIGN 设置。

; l+ y% U( P4 p  {" y! y, D9 Y

' M1 m9 ^) h. `; W8 [1 V& K; D* L

中断

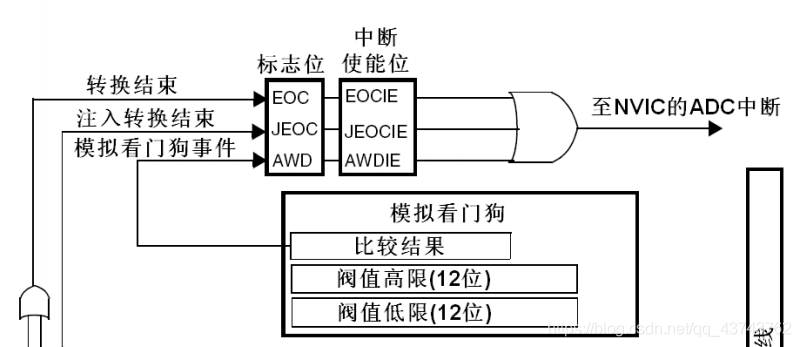

从框图中可以知道数据转换完成之后可以产生中断，有三种情况：

• 规则通道数据转换完成之后，可以产生一个中断，可以在中断函数中读取规则数据寄存器的值。这也是单通道时读取数据的一种方法。
• 注入通道数据转换完成之后，可以产生一个中断，并且也可以在中断中读取注入数据寄存器的值，达到读取数据的作用。
• 当输入的模拟量（电压）不再阈值范围内就会产生看门狗事件，就是用来监视输入的模拟量是否正常。

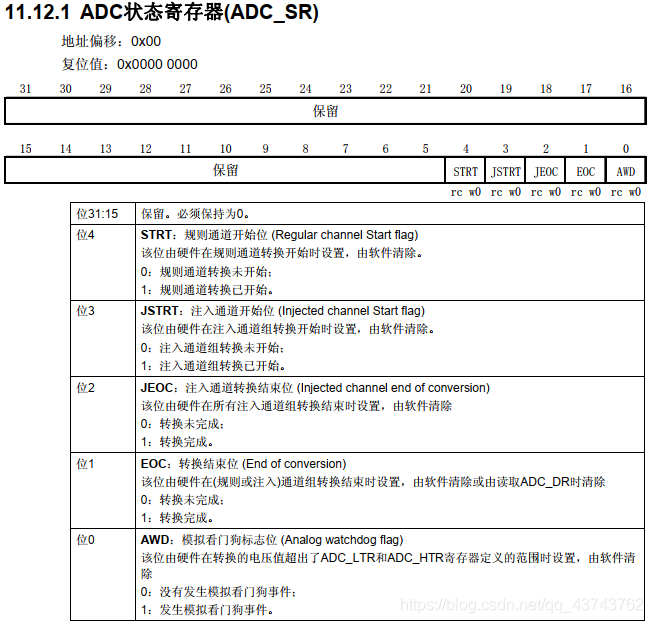

    以上中断的配置都由ADC_SR寄存器决定：

    当然，在转换完成之后也可以产生DMA请求，从而将转换好的数据从数据寄存器中读取到内存中。

电压转换

    要知道，转换后的数据是一个12位的二进制数，我们需要把这个二进制数代表的模拟量（电压）用数字表示出来。比如测量的电压范围是0~3.3V，转换后的二进制数是x，因为12位ADC在转换时将电压的范围大小（也就是3.3）分为4096（2^12）份，所以转换后的二进制数x代表的真实电压的计算方法就是：

1. y=3.3* x / 4096

复制代码

% Z9 v0 u: v1 Z3 ?0 m4 b. y, B

初始化结构体

    每个外设的核心就是其对应的初始化结构体了，ADC的初始化结构体代码如下：

1. typedef struct

2. {
   6 g2 W4 ?' K3 o/ K. f* b# b
3. uint32_t ADC_Mode; // ADC 工作模式选择

4. FunctionalState ADC_ScanConvMode; // ADC 扫描（多通道）或者单次（单通道）模式选择

5. FunctionalState ADC_ContinuousConvMode; // ADC 单次转换或者连续转换选择
   9 j$ m. N* o4 P7 r$ U+ b
6. uint32_t ADC_ExternalTrigConv; // ADC 转换触发信号选择

7. uint32_t ADC_DataAlign; // ADC 数据寄存器对齐格式
   + X/ j* R7 ?( v5 L
8. uint8_t ADC_NbrOfChannel; // ADC 采集通道数

9. } ADC_InitTypeDef;

复制代码

4 q+ A9 \& t$ ^3 Y$ t

    通过配置初始化结构体来设置ADC的相关信息。

单通道电压采集

    用这个程序来简单熟练一下ADC的单通道电压采集吧，程序使用了ADC1的通道11，对应的IO口是PC^1，因为博主的开发板上PC ^1引脚没有任何复用，使用中断，在中断中读取转换的电压。

头文件

    为了提高文件的可移植性，头文件中定义了一些与ADC和中断相关的量，在移植程序的时候只需要修改头文件中的定义即可。

1. #ifndef __ADC_H

2. #define __ADC_H

3. #include "stm32f10x.h"

4. /* 采用ADC1的通道11  引脚为PC^1 模式必须是模拟输入*/
   / Y2 u/ D% T* ]$ h
5. #define ADC_GPIO_RCC     RCC_APB2Periph_GPIOC
   - [6 Z1 m1 C, f% u
6. #define ADC_GPIO_PORT    GPIOC
   % _- D6 m3 s- `. \6 C8 d
7. #define ADC_GPIO_PIN     GPIO_Pin_1
   * [2 r# V( k* Y
8. #define ADC_GPIO_MODE    GPIO_Mode_AIN

9. /* 配置与中断有关的信息 */
   , L0 v9 n$ L. f
10. #define ADC_IRQn         ADC1_2_IRQn

11. #define ADC_RCC          RCC_APB2Periph_ADC1
    ; a" O0 N8 R4 E8 q
12. /* 配置ADC初始化结构体的宏定义 */
    ( u$ I' B  l6 ~  X  h
13. #define ADCx                          ADC1
    4 x, I5 M! g* a1 ]8 ]' s  D& r
14. #define ADCx_ContinuousConvMode       ENABLE                      //连续转换模式

15. #define ADCx_DataAlign                ADC_DataAlign_Right         //转换结果右对齐
    9 D! P5 c, }/ r
16. #define ADCx_ExternalTrigConv         ADC_ExternalTrigConv_None      //不使用外部触发转换，采用软件触发
    9 n8 L2 d2 \4 q6 G
17. #define ADCx_Mode                     ADC_Mode_Independent        //只使用一个ADC，独立模式

18. #define ADCx_NbrOfChannel             1                          //一个转换通道

19. #define ADCx_ScanConvMode             DISABLE                     //禁止扫描模式，多通道时使用
    & o- A9 D; F/ Q% X4 f. l8 C1 C
20. /* 通道信息和采样周期 */
    7 `+ n1 d7 D3 Y$ k! K; N" p3 n% E
21. #define ADC_Channel                   ADC_Channel_11

22. #define ADC_SampleTime                ADC_SampleTime_55Cycles5

23. /* 函数声明 */

24. void ADC_COnfig(void);
    1 S% t; V: ]4 P
25. void ADC_NVIC_Config(void);
    ( c( E  ^8 p$ p  T: u7 x( Y& O
26. void ADC_GPIO_Config(void);

27. void ADCx_Init(void);
    6 Z: L( g+ t3 y
28. #endif  /* __ADC_H */

复制代码

引脚配置函数

    首先配置相应的GPIO引脚，毕竟模拟信号是通过GPIO引脚传输到开发板的，注意的是，引脚的模式一定要是模拟输入！

1. void ADC_GPIO_Config(void)

2. {
   1 j1 ^+ n; {# R& v; ~) [# o' I& M
3. GPIO_InitTypeDef   GPIO_InitStruct;

4. RCC_APB2PeriphClockCmd(ADC_GPIO_RCC,  ENABLE);

5. GPIO_InitStruct.GPIO_Pin = ADC_GPIO_PIN ;
   & y- _8 R# \+ U* ~' ^
6. GPIO_InitStruct.GPIO_Mode = ADC_GPIO_MODE ;
   0 J+ p9 [/ c3 w7 M& P* U3 \
7. GPIO_Init(ADC_GPIO_PORT , &GPIO_InitStruct);
   # ]0 L9 q3 q7 ]! e) t% J+ B- `
8. }

复制代码

3 L$ [5 H- O) n/ z) b* a

    配置引脚就是老套路：声明结构体变量、开启时钟、写入结构体、初始化GPIO。

NVIC配置函数

    因为我们是在转换完成后利用中断，在中断函数中读取数据，所以要首先配置中断函数的优先级，因为程序中只有这一个中断，所以优先级的配置就比较随意。

1. void ADC_NVIC_Config(void)
   8 M9 u1 H! z/ l
2. {
   - ^* X5 m8 s& w6 B" @, q& K
3. NVIC_InitTypeDef NVIC_InitStruct ;
   7 C5 @4 I# n9 j; ]/ \) ^
4. /* 配置中断优先级分组(设置抢占优先级和子优先级的分配)，在函数在misc.c */

5. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1) ;

6. /* 配置初始化结构体 在misc.h中 */
   4 U: h( [8 u5 Q' O; M
7. /* 配置中断源 在stm32f10x.h中 */

8. NVIC_InitStruct.NVIC_IRQChannel = ADC_IRQn ;

9. /* 配置抢占优先级 */
   ' k' m. f- r/ P- c
10. NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1 ;

11. /* 配置子优先级 */
    * g/ \! ]9 q$ h! S; F
12. NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1 ;

13. /* 使能中断通道 */

14. NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE ;

15. /* 调用初始化函数 */
    " J. }# J7 e, ^7 w
16. NVIC_Init(&NVIC_InitStruct) ;

17. }

复制代码

2 G1 H' e; c: p7 U

ADC配置函数

    ADC的配置函数是ADC的精髓，在这个函数中包含的内容有：ADC的初始化结构体配置、配置了时钟分频、配置了通道转换顺序、打开转换中断、进行校准、软件触发ADC采集等。

    函数中都有详细的注释：

1. void ADC_COnfig(void)

2. {

3.   ADC_InitTypeDef  ADC_InitStruct;
   7 _8 ~& s2 K; C4 D4 S! K  E
4.   RCC_APB2PeriphClockCmd(ADC_RCC,  ENABLE);

5. /* 配置初始化结构体，详情见头文件 */

6.   ADC_InitStruct.ADC_ContinuousConvMode = ADCx_ContinuousConvMode  ;

7.   ADC_InitStruct.ADC_DataAlign = ADCx_DataAlign ;

8.   ADC_InitStruct.ADC_ExternalTrigConv = ADCx_ExternalTrigConv ;

9.   ADC_InitStruct.ADC_Mode = ADCx_Mode ;
   & J) E9 v% W6 _5 ^6 F5 a* @# c
10.   ADC_InitStruct.ADC_NbrOfChannel = ADCx_NbrOfChannel ;

11.   ADC_InitStruct.ADC_ScanConvMode = ADCx_ScanConvMode ;
    + Q$ E% @& t- n% o6 C
12.   ADC_Init(ADCx, &ADC_InitStruct);
    : u" B9 ]. R3 w
13. /* 配置ADC时钟为8分频，即9M */
    1 H# ]% W, L% M5 l1 v& Z3 \5 D
14.   RCC_ADCCLKConfig(RCC_PCLK2_Div8);

15. /* 配置ADC通道转换顺序和时间 */

16.   ADC_RegularChannelConfig(ADCx, ADC_Channel, 1, ADC_SampleTime );

17. /* 配置为转换结束后产生中断 在中断中读取信息 */
    5 X- @8 {6 m& g" Z. `
18.   ADC_ITConfig(ADCx, ADC_IT_EOC,ENABLE);

19. /* 开启ADC，进行转换 */

20.   ADC_Cmd(ADCx, ENABLE );

21. /* 重置ADC校准 */

22.   ADC_ResetCalibration(ADCx);

23. /* 等待初始化完成 */

24. while(ADC_GetResetCalibrationStatus( ADCx))
    0 \' K' O) V0 f6 i, p
25. /* 开始校准 */
    : x) o- r1 W$ i$ l/ Q% S3 k
26.     ADC_StartCalibration(ADCx);
    ! ]% A2 B9 l/ B" Y! P
27. /* 等待校准完成 */
    7 a- a3 ^6 P( I" h! \# l
28. while (ADC_GetCalibrationStatus(ADCx));
    # k4 U4 m9 Q' t
29. /* 软件触发ADC转换 */
    7 W8 A/ |& N' k! f
30.   ADC_SoftwareStartConvCmd(ADCx, ENABLE);
    + H2 B, A% W6 t, c4 J7 P+ ^
31. }

复制代码

中断函数

    在中断函数中进行读取数据，将数据存放在变量result中，此处使用关键字extern声明，代表变量result已经在其他文件中定义

1. extern uint16_t resurt;
   2 a) C7 \, a& ?' W1 c3 _! ~' I
2. void ADC1_2_IRQHandler(void)
   4 R  ]  s3 A! T4 H) h
3. {

4. /* 判断产生中断请求 */

5. while(ADC_GetITStatus(ADCx, ADC_IT_EOC) == SET)
   + T- e# Z; o: W, H+ d
6.     resurt=ADC_GetConversionValue(ADCx);

7. /* 清除中断标志 */
   1 _0 m. O# j3 D  P
8.   ADC_ClearITPendingBit(ADCx, ADC_IT_EOC);

9. }

复制代码

主函数

    主函数负责接收转换的值，并将其转换为电压值，然后通过串口打印在计算机上，便于调试。

    变量result是主函数中的全局变量，注意最后的结果应该转换为浮点型。

! b5 `+ x# N2 V2 V

1. #include "stm32f10x.h"
   ( E: K, z& M, O  y$ @
2. #include "usart.h"

3. #include "adc.h"

4. uint16_t result;

5. void delay(void)
   3 ^/ z( R+ \! C; Q! ]+ V
6. {

7. uint16_t k=0xffff;

8. while(k--);

9. }

10. int main(void)
    5 G- l& h# Z' w3 x* q7 t
11. {
    : d( G  ]! u3 W# v  B
12. float voltage;

13. /* 串口调试函数 */

14.   DEBUG_USART_Config();
    / S+ X' S" z7 e4 z2 z" j+ n, ?4 N, x
15. /* 与ADC相关的函数打包在此函数中 */
    + t( w" i, h9 I7 |% ~& y
16.   ADCx_Init();
    % q. Z8 \( j% b  D& S
17. while(1)

18.   {

19. /* 强制转换为浮点型 */

20.     voltage = (float) result/4096*3.3;
    7 I) ?$ j9 G0 J
21. printf("\n电压值为：%f\n",voltage);

22.     delay();
    ) \8 [7 P, X- t/ c3 o, {9 r
23.   }

24. }

复制代码

' j$ E' b) D/ A- }- J' i  ?1 |! t
