GPIO是通用输入/输出端口的简称，是STM32可控制的引脚。GPIO的引脚与外部硬件设备连接，可实现与外部通讯、控制外部硬件或者采集外部硬件数据的功能。    STM32F103ZET6芯片为144脚芯片，包括7个通用目的的输入/输出口（GPIO）组，分别为GPIOA、GPIOB、GPIOC、GPIOD、GPIOE、GPIOF、GPIOG，同时每组GPIO口组有16个GPIO口。通常简略称为PAx、PBx、PCx、PDx、PEx、PFx、PGx，其中x为0-15。
2 C9 d! V* L: v& F+ F, G! u+ p    STM32的大部分引脚除了当GPIO使用之外，还可以复用为外设功能引脚，比如串口。GPIO基本结构

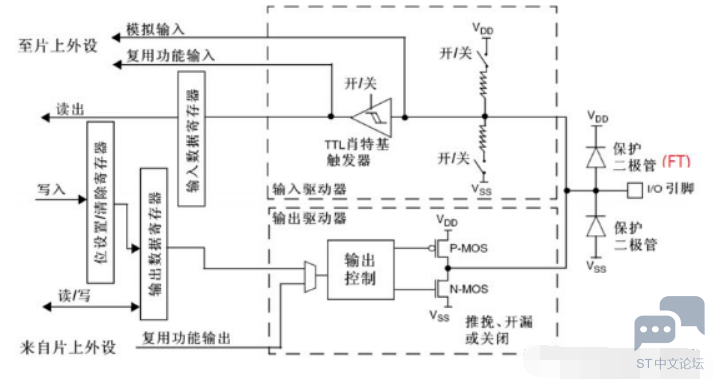

    每个GPIO内部都有这样的一个电路结构，这个结构在本文下面会具体介绍。

    保护二极管：IO引脚上下两边两个二极管用于防止引脚外部过高、过低的电压输入。当引脚电压高于VDD时，上方的二极管导通；当引脚电压低于VSS时，下方的二极管导通，防止不正常电压引入芯片导致芯片烧毁。但是尽管如此，还是不能直接外接大功率器件，须加大功率及隔离电路驱动，防止烧坏芯片或者外接器件无法正常工作。

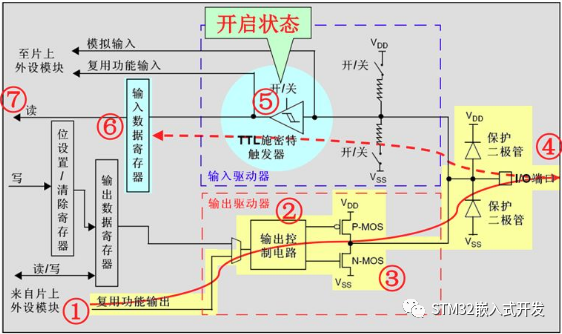

    P-MOS管和N-MOS管：由P-MOS管和N-MOS管组成的单元电路使得GPIO具有“推挽输出”和“开漏输出”的模式。这里的电路会在下面很详细地分析到。
" Y' v! P, o; }! }. E, K- g    TTL肖特基触发器：信号经过触发器后，模拟信号转化为0和1的数字信号。但是，当GPIO引脚作为ADC采集电压的输入通道时，用其“模拟输入”功能，此时信号不再经过触发器进行TTL电平转换。ADC外设要采集到的原始的模拟信号。
    这里需要注意的是，在查看《STM32中文参考手册V10》中的GPIO的表格时，会看到有“FT”一列，这代表着这个GPIO口时兼容3.3V和5V的。如果没有标注“FT”，就代表着不兼容5V。

0 e9 }, A! @6 L  n# ?1 T3 d2 N
& ^3 H# i5 ]. o& t' s4 D4 uSTM32的GPIO工作方式
    GPIO支持的输入输出模式：

• GPIO_Mode_AIN 模拟输入
• GPIO_Mode_IN_FLOATING 浮空输入
• GPIO_Mode_IPD 下拉输入
• GPIO_Mode_IPU 上拉输入
• GPIO_Mode_Out_OD 开漏输出
• GPIO_Mode_Out_PP 推挽输出
• GPIO_Mode_AF_OD 复用开漏输出
• GPIO_Mode_AF_PP 复用推挽输出



    每个I/O口可以自由编程，但I/O口寄存器必须按32位字被访问。
    下面将具体介绍GPIO的这八种工作方式：
  D3 W8 J( Q2 |; l( S
- [* G$ R9 |% J% i浮空输入模式

* l: H4 f1 m/ L
6 D0 V2 N8 t4 ]
& x! y; H1 K1 \+ x浮空输入模式下，I/O端口的电平信号直接进入输入数据寄存器。也就是说，I/O的电平状态是不确定的，完全由外部输入决定；如果在该引脚悬空（在无信号输入）的情况下，读取该端口的电平是不确定的。
上拉输入模式
. H, _' E! b' t$ d  }! E2 W9 k
( h5 J' W) Q% B上拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平可以保持在高电平；并且在I/O端口输入为低电平的时候，输入端的电平也还是低电平。
- T7 d) p% k/ k- p3 z+ f3 L下拉输入模式

   下拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平可以保持在低电平；并且在I/O端口输入为高电平的时候，输入端的电平也还是高电平。

/ Y5 s  B: ]; G) I( v模拟输入模式
2 T' }# u. {, M( P- g" z2 m
! Z; y$ B3 \* w  d6 e模拟输入模式下，I/O端口的模拟信号（电压信号，而非电平信号）直接模拟输入到片上外设模块，比如ADC模块等等。

0 o% y+ v4 I& d4 ]开漏输出模式

& `6 ~$ z6 M/ c$ Q开漏输出模式下，通过设置位设置/清除寄存器或者输出数据寄存器的值，途经N-MOS管，最终输出到I/O端口。这里要注意N-MOS管，当设置输出的值为高电平的时候，N-MOS管处于关闭状态，此时I/O端口的电平就不会由输出的高低电平决定，而是由I/O端口外部的上拉或者下拉决定；当设置输出的值为低电平的时候，N-MOS管处于开启状态，此时I/O端口的电平就是低电平。同时，I/O端口的电平也可以通过输入电路进行读取；注意，I/O端口的电平不一定是输出的电平。
$ S3 m- A) R$ [, Q0 H3 v9 b) s; Y

开漏复用输出模式

0 @& ?: C) `  b+ u- P. R2 g    开漏复用输出模式，与开漏输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。
$ N2 C8 O+ O! ^' v7 e; @
9 E2 E: \& q' ~; z推挽输出模式
2 ?5 [  J$ {2 E8 Q5 Y+ c+ R0 Q6 v
推挽输出模式下，通过设置位设置/清除寄存器或者输出数据寄存器的值，途经P-MOS管和N-MOS管，最终输出到I/O端口。这里要注意P-MOS管和N-MOS管，当设置输出的值为高电平的时候，P-MOS管处于开启状态，N-MOS管处于关闭状态，此时I/O端口的电平就由P-MOS管决定：高电平；当设置输出的值为低电平的时候，P-MOS管处于关闭状态，N-MOS管处于开启状态，此时I/O端口的电平就由N-MOS管决定：低电平。同时，I/O端口的电平也可以通过输入电路进行读取；注意，此时I/O端口的电平一定是输出的电平。
- U% a- g6 w3 Q, C
+ k' S# d+ F, C7 l: l推挽复用输出模式

    推挽复用输出模式，与推挽输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。
# Z1 Q" W" x. Y: \/ Q
; \4 o0 J$ R5 t6 g. ]总结与分析
什么是推挽结构和推挽电路？
    推挽结构一般是指两个参数相同的三极管或MOS管分别受两互补信号的控制，总是在一个三极管或MOS管导通的时候另一个截止。高低电平由输出电平决定。
. H9 T9 C/ [6 L  H" Q    推挽电路是两个参数相同的三极管或MOSFET，以推挽方式存在于电路中，各负责正负半周的波形放大任务。电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小、效率高。输出既可以向负载灌电流，也可以从负载抽取电流。推拉式输出级既提高电路的负载能力，又提高开关速度。
6 c; D$ F4 A# a3 X# p开漏输出和推挽输出的区别？
) O9 u: [  H. T( g" f    开漏输出：只可以输出强低电平，高电平得靠外部电阻拉高。输出端相当于三极管的集电极。适合于做电流型的驱动，其吸收电流的能力相对强(一般20ma以内)。
$ V! k) _- ~! X) U+ y! t. m    推挽输出:可以输出强高、低电平，连接数字器件。    关于推挽输出和开漏输出，最后用一幅最简单的图形来概括：
3 m' O" R0 z' W- y; M
. Q, e* T2 g. x- O9 `该图中左边的便是推挽输出模式，其中比较器输出高电平时下面的PNP三极管截止，而上面NPN三极管导通，输出电平VS+；当比较器输出低电平时则恰恰相反，PNP三极管导通，输出和地相连，为低电平。右边的则可以理解为开漏输出形式，需要接上拉。

在STM32中选用怎样选择I/O模式？

• 浮空输入_IN_FLOATING ——浮空输入，可以做KEY识别，RX1
• 带上拉输入_IPU——IO内部上拉电阻输入
• 带下拉输入_IPD—— IO内部下拉电阻输入
• 模拟输入_AIN ——应用ADC模拟输入，或者低功耗下省电
• 开漏输出_OUT_OD ——IO输出0接GND，IO输出1，悬空，需要外接上拉电阻，才能实现输出高电平。当输出为1时，IO口的状态由上拉电阻拉高电平，但由于是开漏输出模式，这样IO口也就可以由外部电路改变为低电平或不变。可以读IO输入电平变化，实现C51的IO双向功能
• 推挽输出_OUT_PP ——IO输出0-接GND， IO输出1 -接VCC，读输入值是未知的
  ) \. C; p0 P/ L: A! \
• 复用功能的推挽输出_AF_PP ——片内外设功能（I2C的SCL、SDA）
• 复用功能的开漏输出_AF_OD——片内外设功能（TX1、MOSI、MISO.SCK.SS）



) [9 [% U3 O, Y, p3 h( M
