01. RTC概述
实时时钟 (RTC) 是一个独立的 BCD 定时器/计数器。RTC 提供一个日历时钟、两个可编程闹钟中断，以及一个具有中断功能的周期性可编程唤醒标志。RTC 还包含用于管理低功耗模式的自动唤醒单元。
- U/ o0 D, x; L& O# O5 s
5 b2 Y1 M, Y$ Y' p; X1 T两个 32 位寄存器包含二进码十进数格式 (BCD) 的秒、分钟、小时（12 或 24 小时制）、星期几、日期、月份和年份。此外，还可提供二进制格式的亚秒值。

8 Y  X8 F$ c7 l0 d& A系统可以自动将月份的天数补偿为 28、29（闰年）、30 和 31 天。并且还可以进行夏令时补偿。

其它 32 位寄存器还包含可编程的闹钟亚秒、秒、分钟、小时、星期几和日期。此外，还可以使用数字校准功能对晶振精度的偏差进行补偿。

上电复位后，所有 RTC 寄存器都会受到保护，以防止可能的非正常写访问。

% @; k0 N1 e1 {: q) q$ Q  |( j- J2 q无论器件状态如何（运行模式、低功耗模式或处于复位状态），只要电源电压保持在工作范围内，RTC 便不会停止工作。

! L' x: i  y8 |0 J02. RTC主要特性

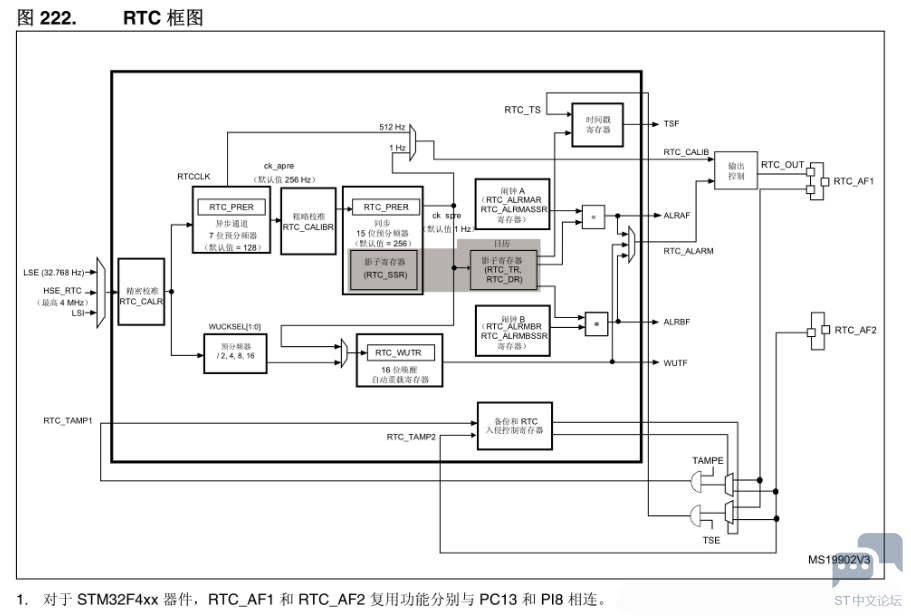

! ^6 J8 }2 {/ I" lRTC 单元的主要特性如下（参见 图 222 ： RTC 框图 ）：
● 包含亚秒、秒、分钟、小时（12/24 小时制）、星期几、日期、月份和年份的日历。
9 y$ D! o) J; g+ [/ O● 软件可编程的夏令时补偿。
: b0 W) Q- W0 C' F- O% s● 两个具有中断功能的可编程闹钟。可通过任意日历字段的组合驱动闹钟。
* N6 P6 U5 V) `$ z+ |● 自动唤醒单元，可周期性地生成标志以触发自动唤醒中断。
) Z8 [, [3 a* a+ g$ Q/ y& ^5 t! G● 参考时钟检测：可使用更加精确的第二时钟源（50 Hz 或 60 Hz）来提高日历的精确度。
+ c! G1 Z  T9 c. _● 利用亚秒级移位特性与外部时钟实现精确同步。
: H' j1 U- H0 {8 D0 @* }9 s● 可屏蔽中断/事件：
— 闹钟 A
— 闹钟 B
— 唤醒中断
— 时间戳
— 入侵检测
' y+ h/ \  v9 s: K. H" k% K9 e7 N0 j● 数字校准电路（周期性计数器调整）
— 精度为 5 ppm
, F9 _% B* |/ e6 C" g% b— 精度为 0.95 ppm，在数秒钟的校准窗口中获得
' Y" y" O" i1 @) P! ]7 L● 用于事件保存的时间戳功能（1 个事件）
● 入侵检测：
/ l7 S) N2 r/ {— 2 个带可配置过滤器和内部上拉的入侵事件

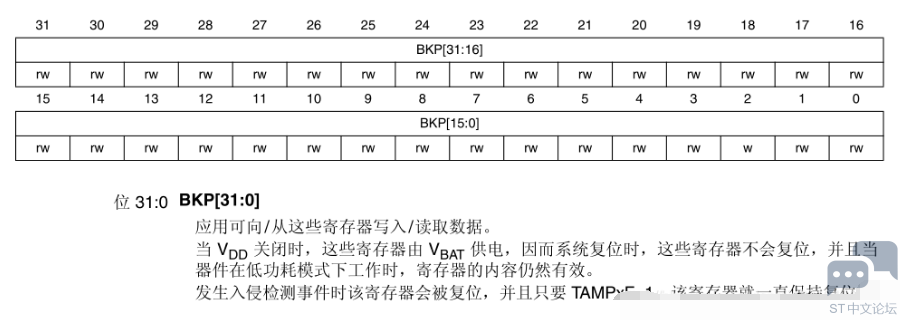

. N* \; }+ a- n7 }: W( G● 20 个备份寄存器（80 字节）。发生入侵检测事件时，将复位备份寄存器。

  L) ]( ~/ k  K* p● 复用功能输出 (RTC_OUT)，可选择以下两个输出之一：
) a6 H$ v1 H" U— RTC_CALIB：512 Hz 或 1 Hz 时钟输出（LSE 频率为 32.768 kHz)。
可通过将 RTC_CR 寄存器中的 COE[23] 位置 1 来使能此输出。该输出可连接到器件 RTC_AF1 功能。
— RTC_ALARM（闹钟 A、闹钟 B 或唤醒）。
6 u& C+ o- S2 @, o, G; O" c可通过配置 RTC_CR 寄存器的 OSEL[1:0] 位选择此输出。该输出可连接到器件RTC_AF1 功能。
' Z$ M7 n: {' k8 k9 @2 ?● RTC 复用功能输入：
— RTC_TS：时间戳事件检测。该输入可连接到器件 RTC_AF1 和 RTC_AF2 功能。
( Y$ ~' K: n& u1 K— RTC_TAMP1：TAMPER1 事件检测。该输入可连接到器件 RTC_AF1 和 RTC_AF2功能。
— RTC_TAMP2：TAMPER2 事件检测。
— RTC_REFIN：参考时钟输入（通常为市电，50 Hz 或 60 Hz）。
. v6 S7 ?- p$ I! v& y


' T" H6 N6 y% A+ o4 M* b( R03. RTC部分功能
3.1 时钟和预分频器
( I8 ?$ `& q0 o5 I% F" V0 }RTC 时钟源 (RTCCLK) 通过时钟控制器从 LSE 时钟、LSI 振荡器时钟以及 HSE 时钟三者中选择。有关 RTC 时钟源配置的更多信息，请参见 第 6 节：复位和时钟控制 (RCC)。
# U, ^$ L* V7 o$ S! ~

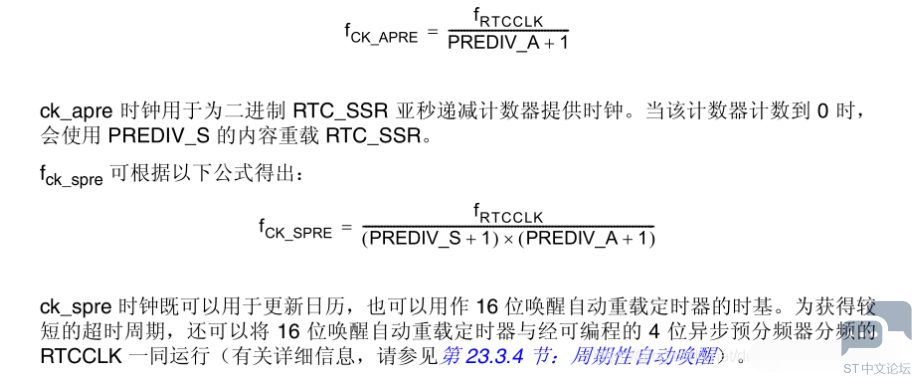

. T" I9 \9 m/ Y& e可编程的预分频器阶段可生成 1 Hz 的时钟，用于更新日历。为最大程度地降低功耗，预分频器分为 2 个可编程的预分频器（参见 图 222 ： RTC 框图 ）：
● 一个通过 RTC_PRER 寄存器的 PREDIV_A 位配置的 7 位异步预分频器。
● 一个通过 RTC_PRER 寄存器的 PREDIV_S 位配置的 15 位同步预分频器。
- V; }' V& a: N3 A: C
注意： 使用两个预分频器时，推荐将异步预分频器配置为较高的值，以最大程度降低功耗。

9 S- T. y5 @/ h8 m1 m- ^要使用频率为 32.768 kHz 的 LSE 获得频率为 1 Hz 的内部时钟 (ck_spre)，需要将异步预分频系数设置为 128，并将同步预分频系数设置为 256。分频系数的最小值为 1，最大值为 2 ^22 。这对应于约为 4 MHz 的最大输入频率。f ck_apre 可根据以下公式得出：


) [! g) z  A0 h; K
( W8 O, I. D% t) h3.2 实时时钟和日历
2 O9 D5 S4 p7 \/ yRTC 日历时间和日期寄存器可通过与 PCLK1（APB1 时钟）同步的影子寄存器来访问。这些时间和日期寄存器也可以直接访问，这样可避免等待同步的持续时间。
0 E$ S: E  _+ v/ A  m7 h

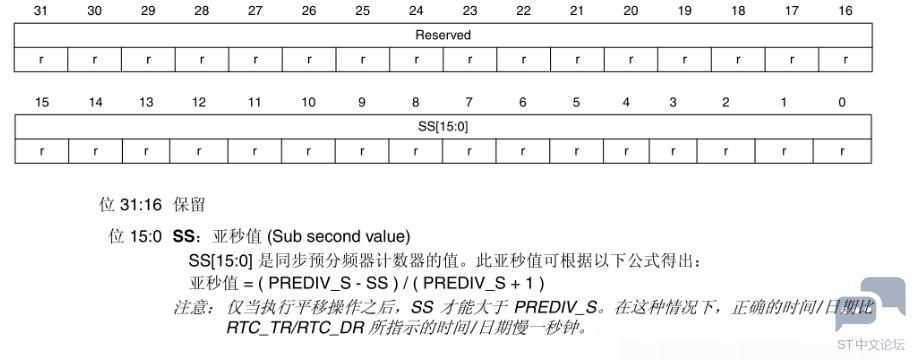

● RTC_SSR 对应于亚秒
- T7 z5 u. J% B; w1 Y0 k6 c4 V● RTC_TR 对应于时间
3 Z/ }0 x) P: p2 y* _( e● RTC_DR 对应于日期
1 @* P! i: a+ Y5 {; P+ \
每隔两个 RTCCLK 周期，便将当前日历值复制到影子寄存器，并将 RTC_ISR 寄存器的 RSF位置 1（请参见 第 23.6.4 节 ）。在停机和待机模式下不会执行复制操作。退出这两种模式时，影子寄存器会在最长 2 个 RTCCLK 周期后进行更新。

当应用读取日历寄存器时，它会访问影子寄存器的内容。也可以通过将 RTC_CR 寄存器的BYPSHAD 控制位置 1 来直接访问日历寄存器。默认情况下，该位被清零，用户访问影子寄存器。

在 BYPSHAD=0 模式下读取 RTC_SSR、RTC_TR 或 RTC_DR 寄存器时，APB 时钟频率(f APB ) 必须至少为 RTC 时钟频率 (f RTCCLK ) 的 7 倍。影子寄存器通过系统复位来复位。

( ^5 N2 }, z+ l( g, J# @04. RTC低功耗模式和中断

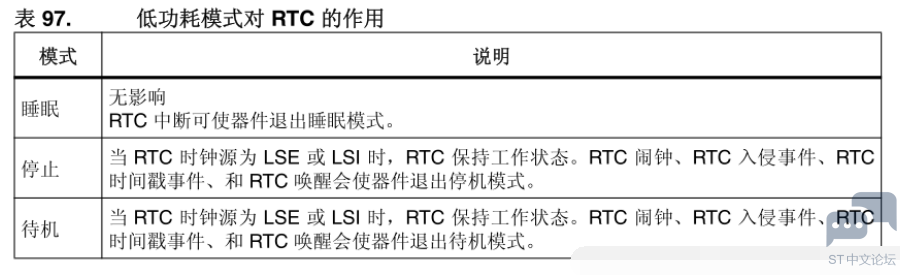

低功耗模式

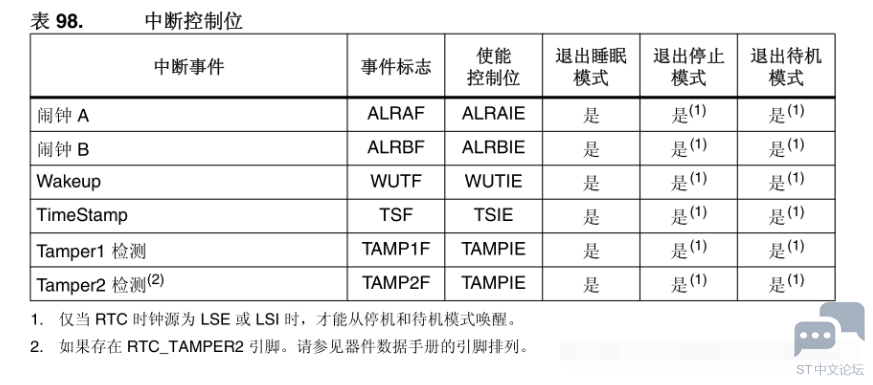

RTC中断
" [. o& K) N) `4 e: O& c7 T9 B" f
1 @/ q6 {4 t0 R7 [所有 RTC 中断均与 EXTI 控制器相连。
( q7 P1 o1 s( ^2 b" ~' J$ K
要使能 RTC 闹钟中断，需按照以下顺序操作：

1.将 EXTI 线 17 配置为中断模式并将其使能，然后选择上升沿有效。

2.配置 NVIC 中的 RTC_Alarm IRQ 通道并将其使能。
6 h. n/ t9 t- N$ M! S; V
, R7 K0 I: Z  ^3.配置 RTC 以生成 RTC 闹钟（闹钟 A 或闹钟 B）。

要使能 RTC 唤醒中断，需按照以下顺序操作：

$ S; x# |$ Z/ j1 N4 H) N3 f1.将 EXTI 线 22 配置为中断模式并将其使能，然后选择上升沿有效。

& X- c* D! }0 h3 J: H& S2.配置 NVIC 中的 RTC_WKUP IRQ 通道并将其使能。

& S: A: n+ E0 ^3 M8 |3.配置 RTC 以生成 RTC 唤醒定时器事件。

2 _( H& x+ q8 P- g8 F* T
要使能 RTC 入侵中断，需按照以下顺序操作：

  ^/ E1 m6 [3 a6 W" x1.将 EXTI 线 21 配置为中断模式并将其使能，然后选择上升沿有效。
" [3 ^) m$ B; t1 v* C
$ t, F4 B3 B7 w+ o2.配置 NVIC 中的 TAMP_STAMP IRQ 通道并将其使能。
! z9 S* K8 ?- Q& d: l
3.配置 RTC 以检测 RTC 入侵事件。

6 x- O. C: t6 M
要使能 RTC 时间戳中断，需按照以下顺序操作：

3 P3 J) ~: N% S& i' f. v1.将 EXTI 线 21 配置为中断模式并将其使能，然后选择上升沿有效。

2.配置 NVIC 中的 TAMP_STAMP IRQ 通道并将其使能。
; d2 q, K( d7 @; x0 z
2 B! L7 [% s' u& j" q6 t3.配置 RTC 以检测 RTC 时间戳事件。



05. RTC寄存器

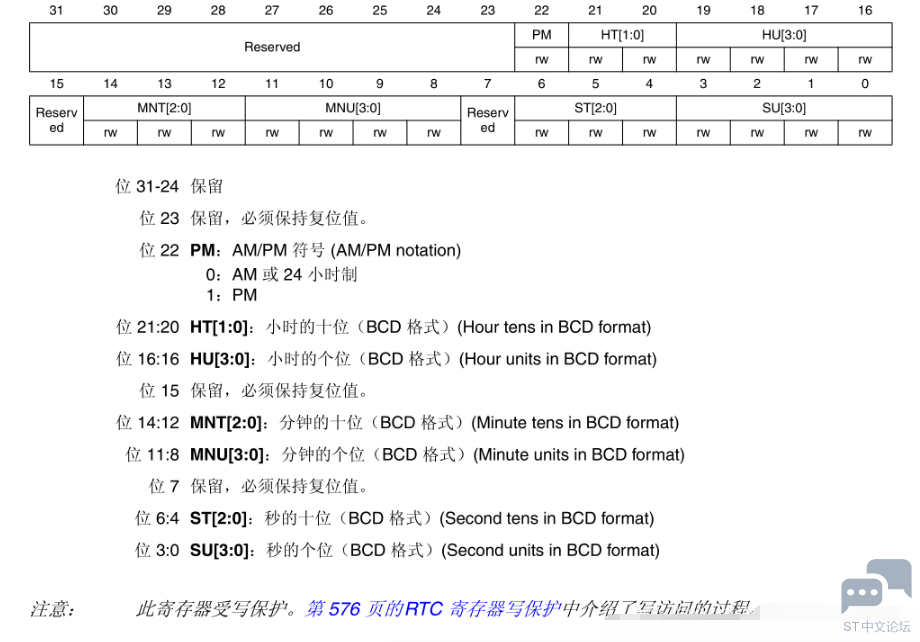

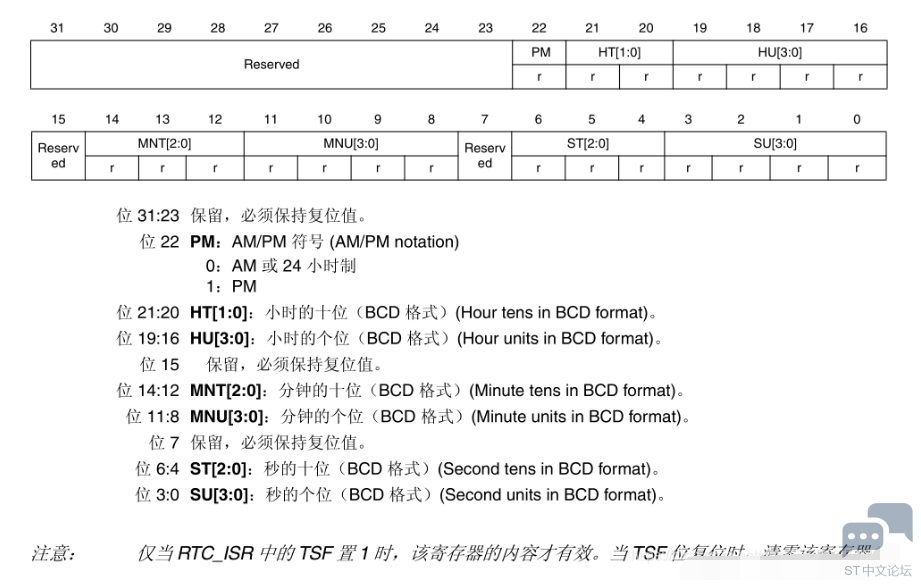

5 ?+ r# A  O: \' b1 X4 e5.1RTC 时间寄存器 (RTC_TR)
RTC time register
RTC_TR 是日历时间影子寄存器。只能在初始化模式下对该寄存器执行写操作。
偏移地址：0x00
/ t* U( P/ L/ T3 w5 O上电复位值：0x0000 0000
系统复位：当 BYPSHAD = 0 时为 0x0000 0000；当 BYPSHAD = 1 时不受影响。

( L! J- h+ h6 R; d. E# d

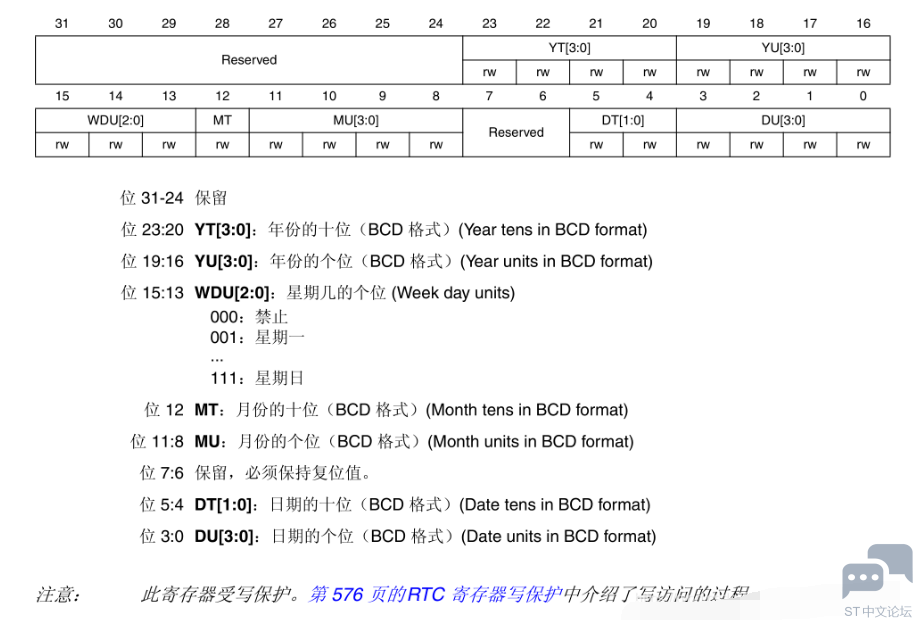

5 Z! [' y* C0 y7 {8 d6 ]$ p5.2 RTC 日期寄存器 (RTC_DR)
& U. a0 g: X$ z! N9 \3 U) \% dRTC date register
; ?( m* |$ z7 `0 QRTC_DR 是日历日期影子寄存器。只能在初始化模式下对该寄存器执行写操作。
% e, n9 C! m- m* \8 M, F偏移地址：0x04
上电复位值：0x0000 2101
系统复位：当 BYPSHAD = 0 时为 0x0000 2101；当 BYPSHAD = 1 时不受影响

6 T6 }- ?8 M" K! e# V  k8 u% m+ X! G
+ _+ m. L/ r4 H, I* v

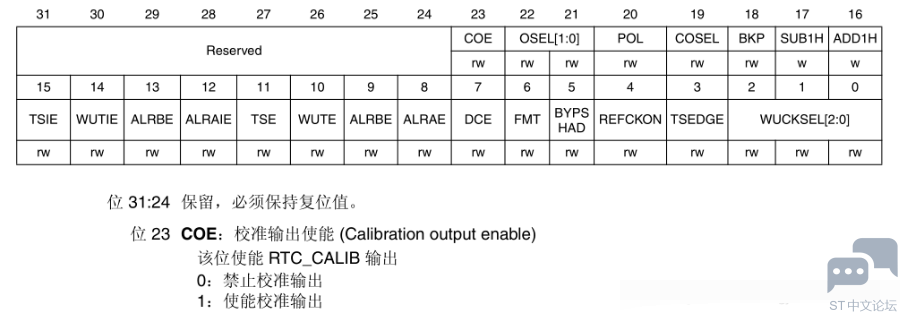

5.3 RTC 控制寄存器 (RTC_CR)
8 N+ |& A, G# L8 V& x$ RRTC control register
7 B9 e' i+ ^5 g/ x% U偏移地址：0x08
" H# W1 q# w. A9 F上电复位值：0x0000 0000
系统复位：不受影响
8 e8 }$ `0 W0 z9 ^


位 22:21 OSEL[1:0]：输出选择 (Output selection)
  g! M  L- w# Q这些位用于选择要连接到 RTC_ALARM 输出的标志
00：禁止输出
3 d$ f6 L7 A3 [* }% q8 D& n; T0 w01：使能闹钟 A 输出
10：使能闹钟 B 输出
+ ^$ t' U; l+ I  Q- N+ a( i+ x11：使能唤醒输出
  J) Z! B# ~. m& A( [1 B" A+ i5 D位 20 POL：输出极性 (Output polarity)
该位用于配置 RTC_ALARM 输出的极性
2 C5 A( D+ u! ^* p! v. L0 M; Z7 O0：当 ALRAF/ALRBF/WUTF 置 1 时（取决于 OSEL[1:0]），该引脚为高电平
4 P& A& d& Z& B& c! C& d$ f+ _1：当 ALRAF/ALRBF/WUTF 置 1 时（取决于 OSEL[1:0]），该引脚为低电平
: f& I9 q+ V3 w& X位 19 COSEL：校准输出选择 (Calibration output selection)
/ _( |7 L0 w6 _7 ]+ T0 W当 COE=1 时，该位可选择 RTC_CALIB 上输出的信号。
0：校准输出为 512 Hz
( Q! k" x7 \8 K0 @7 G1：校准输出为 1 Hz
在 RTCCLK 为 32.768 kHz 且预分频器为其默认值（PREDIV_A=127 且 PREDIV_S=255）
, Y# j8 a$ ~1 h3 |# ^' }的条件下，这些频率有效。请参见 第 23.3.14 节：校准时钟输出 。
, d& l7 r+ K. h( y& f0 P/ R位 18 BKP：备份 (Backup)
, l6 ^  h  @$ [" ]& V) g+ S; e4 \用户可对此位执行写操作以记录是否已对夏令时进行更改。
位 17 SUB1H：减少 1 小时（冬季时间更改）(Subtract 1 hour (winter time change))
当该位在初始化模式以外的模式下置 1 时，如果当前小时不是 0，则日历时间将减少 1 小
时。此位始终读为 0。
8 j& Z) O9 h* W, j7 H" K1 a当前小时为 0 时，将此位置 1 没有任何作用。
0：无作用。
1：将当前时间减少 1 小时。这可用于冬季时间更改。
  Y; C  c5 R- S6 Y# v* H; f/ e: E位 16 ADD1H：增加 1 小时（夏季时间更改）(Add 1 hour (summer time change))
+ m1 B3 |- N6 l+ v当该位在初始化模式以外的模式下置 1 时，日历时间将增加 1 小时。此位始终读为 0。
4 ]1 p" b, t. K7 b3 t7 e& [+ g' a0：无作用。
: k: q1 }4 K+ X5 C6 `& p1 g, g, Z1：将当前时间增加 1 小时。这可用于夏季时间更改
位 15 TSIE：时间戳中断使能 (Timestamp interrupt enable)
0：禁止时间戳中断
* v% P/ q* f, M) c" G1：使能时间戳中断
位 14 WUTIE：使能唤醒定时器使能 (Wakeup timer interrupt enable)
0：禁止唤醒定时器中断
0 S  ^1 }9 A( T' |" b# g1：使能唤醒定时器中断
8 N  U/ C. i2 e位 13 ALRBIE： 闹钟 B 中断使能 (Alarm B interrupt enable)
% o8 r5 A) ~# p. ]& d0：闹钟 B 中断禁止
1：闹钟 B 中断使能
2 Z& ~* k2 J1 Z( V  s位 12 ALRAIE：闹钟 A 中断使能 (Alarm A interrupt enable)
7 I  r, g3 h2 i$ c2 M/ k) ^: e0：禁止闹钟 A 中断
1：使能闹钟 A 中断
& B6 [/ N, I% W  ], v) f位 11 TSE：时间戳使能 (Time stamp enable)
0：禁止时间戳
4 U, V- V; L7 V8 E! W2 J1：使能时间戳
4 i$ s7 J3 O+ s3 L* O# a$ ?位 10 WUTE：唤醒定时器使能 (Wakeup timer enable)
: b/ C4 a, v! a6 P7 E  Z0：禁止唤醒定时器
1：使能唤醒定时器
) a$ e6 n) o, \4 n; ]0 b
位 9 ALRBE： 闹钟 B 使能 (Alarm B enable)
0：禁止闹钟 B
# u" A: _- R" e, d4 M4 L1：使能闹钟 B
- l1 s, W! I9 H$ b5 [位 8 ALRAE ：闹钟 A 使能 (Alarm A enable)
' A. M+ I9 f) x- {# d4 |0：禁止闹钟 A
, U  g( s, [" h( G# Z- |* c1：使能闹钟 A
& G( E; ^+ c1 D& H( }位 7 DCE ：粗略数字校准使能 (Coarse digital calibration enable)
/ [* A% b+ r& T5 I" o, Z0：禁止数字校准
0 T+ v: g: v6 f( `8 R1：使能数字校准
PREDIV_A 必须大于或等于 6
位 6 FMT：小时格式 (Hour format)
0：24 小时/天格式
9 n3 h* ]' _5 D3 O1：AM/PM 小时格式
位 5 BYPSHAD：旁路影子寄存器 (Bypass the shadow registers)
) x+ r6 E1 X& W0：日历值（从 RTC_SSR、RTC_TR 和 RTC_DR 读取时）取自影子寄存器，该影子寄存器
每两个 RTCCLK 周期更新一次。
* U3 E2 N" W$ S7 |1：日历值（从 RTC_SSR、RTC_TR 和 RTC_DR 读取时）直接取自日历计数器。
2 c/ |4 I( L! U+ x/ N; X注意：如果 APB1 时钟的频率低于 7 倍的 RTCCLK 频率，则必须将 BYPSHAD 置“ 1 ”。
位 4 REFCKON：参考时钟检测使能（50 Hz 或 60 Hz）(Reference clock detection enable (50 or
60 Hz))
5 Z- ?) ?0 A+ R3 r0：禁止参考时钟检测
1：使能参考时钟检测
注意： PREDIV_S 必须为 0x00FF 。
位 3 TSEDGE：时间戳事件有效边沿 (Timestamp event active edge)
1 F5 q0 M+ [, T, T! w) Y/ P0：TIMESTAMP 上升沿生成时间戳事件
1：TIMESTAMP 下降沿生成时间戳事件
TSEDGE 发生更改时，必须复位 TSE 以避免将 TSF 意外置 1
位 2:0 WUCKSEL[2:0]：唤醒时钟选择 (Wakeup clock selection)
6 \3 p6 z# n* g000：选择 RTC/16 时钟
  G5 l' Z" ?$ G  d# @% V001：选择 RTC/8 时钟
0 r; J) R4 N7 Y& X4 Z# y4 O" O010：选择 RTC/4 时钟
011：选择 RTC/2 时钟
10x：选择 ck_spre 时钟（通常为 1 Hz）
& O6 L5 k0 e9 N7 k! W% @11x：选择 ck_spre 时钟（通常为 1 Hz）并将 WUT 计数器值增加 2 16 （见下面的注释）

温馨提示

WUT = 唤醒单元计数器值。当 WUCKSEL[2:1 = 11] 时， WUT = (0x0000 to 0xFFFF) +0x10000 （增加的值）。
" M. [' t0 C! ^  Q8 }2 O2 Z+ e只能在初始化模式下 (RTC_ISR/INITF = 1) 对该寄存器的位 7 、 6 和 4 执行写操作。
只能在 RTC_CR WUTE 位 = 0 且 RTC_ISR WUTWF 位 = 1 时对该寄存器的位 2 到 0 执行写操作。
建议不要在日历小时递增时更改小时，因为这样做会屏蔽日历小时的增量。ADD1H 和 SUB1H 的更改在下一秒生效。
此寄存器受写保护。第 576 页的 RTC 寄存器写保护中介绍了写访问的过程。
! E8 }- V& B$ p3 B! B( e6 Q6 O

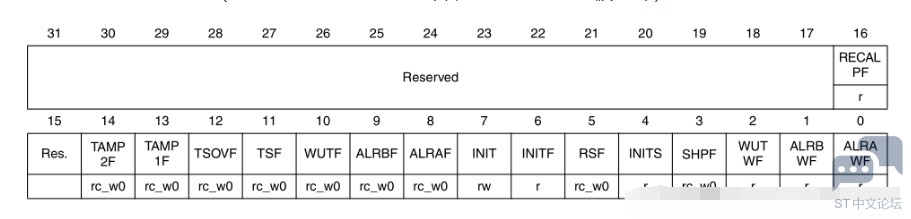

5.4 RTC 初始化和状态寄存器 (RTC_ISR)
" Q" f. S+ ]& C, S+ n' ARTC initialization and status register
1 _7 U5 l5 m# a3 \4 q偏移地址：0x0C
上电复位值：0x0000 0007
! p% \* y$ }$ m4 e3 u# I系统复位值：不受影响（INIT、INITF 和 RSF 除外，它们在复位时被清零）。

& I! g1 p' }9 z- `/ L1 \; _; f9 _
* n( l' u( b0 R
位 31:17 保留

+ S& p$ a: Q8 Q  J" ]; C位 16 RECALPF：重新校准挂起标志 (Recalibration pending Flag)
当软件对 RTC_CALR 寄存器执行写操作时，RECALPF 状态标志将自动置“1”，指示
+ j% j5 u. ^2 f* W' n+ b( MRTC_CALR 寄存器已屏蔽。当采用新的校准设置时，该位恢复为“0”。请参见 动态重校准一节。
0 E2 c" ]4 `( `8 ]2 d) y
位 15 保留，必须保持复位值。
& X& y! ?) j4 ]$ |' F' x; F) t
& i. S& T- `8 D8 X位 14 TAMP2F：TAMPER2 检测标志 (TAMPER2 detection flag)
* F& @0 z8 E2 M2 L/ K3 y在入侵输入 2 上检测到入侵检测事件时，由硬件将此标志置 1。该标志由软件写零清除。

位 13 TAMP1F：入侵检测标志 (Tamper detection flag)
: B* D  s0 e8 {当检测到入侵检测事件时，由硬件将此标志置 1。
! C9 {( w6 T2 `; [) s. j" p2 C6 p该标志由软件写零清除。
3 Y8 P! h0 k$ I' d. s
位 12 TSOVF：时间戳溢出标志 (Timestamp overflow flag)
+ ?$ d* K6 ]' |  V, y3 T9 q当在 TSF 已置 1 的情况下发生时间戳事件时，由硬件将此标志置 1。
该标志由软件写零清除。建议仅在 TSF 位清零之后再检查并清零 TSOVF 位。否则，如果时
间戳事件恰好在清零 TSF 位之前刚刚发生，则溢出事件可能会被漏掉。

位 11 TSF：时间戳标志 (Timestamp flag)
- e0 X0 R5 ]3 ^/ z* |: v发生时间戳事件时，由硬件将此标志置 1。
  `" h! A/ w. z) U  B, W该标志由软件写零清除。

' Z# z" Y: r& C/ q6 z0 a" p* o位 10 WUTF：唤醒定时器标志 (Wakeup timer flag)
当唤醒自动重载计数器计数到 0 时，由硬件将此标志置 1。
% b' j$ y) [9 D( M- G8 r" P该标志由软件写零清除。
软件必须在 WUTF 再次置 1 的 1.5 个 RTCCLK 周期之前将该标志清零。
3 K' l# `# {& p3 P1 x  Y7 X
* w1 z. W: Z4 o4 |; ]2 z7 ^5 n位 9 ALRBF：闹钟 B 标志 (Alarm B flag)
5 j. @" _4 Q2 o0 e* c* C: \* l当时间/日期寄存器（RTC_TR 和 RTC_DR）与闹钟 B 寄存器 (RTC_ALRMBR) 匹配时，由
5 n. S4 M1 }$ u6 `. N) g硬件将该标志置 1。
该标志由软件写零清除。
( C  ~1 l) q4 a0 J, d6 z1 Y4 p
位 8 ALRAF：闹钟 A 标志 (Alarm A flag)
当时间/日期寄存器（RTC_TR 和 RTC_DR）与闹钟 A 寄存器 (RTC_ALRMAR) 匹配时，由
  D# l1 l+ Z0 ]9 W& e0 _硬件将该标志置 1。
该标志由软件写零清除。
7 u, ], j1 ]* B
4 d& s# N% N& U位 7 INIT：初始化模式 (Initialization mode)
0：自由运行模式。
: X( c! s/ N; s1：初始化模式，用于编程时间和日期寄存器（RTC_TR 和 RTC_DR）以及预分频器寄存器
(RTC_PRER)。计数器停止计数，当 INIT 被复位后，计数器从新值开始计数。
, S0 Q* p0 f. |% Y% W
位 6 INITF：初始化标志 (Initialization flag)
当此位置 1 时，RTC 处于初始化状态，此时可更新事件、日期和预分频器寄存器。
7 A9 k9 t* s/ x2 S: T0：不允许更新日历寄存器。
% |5 P% _" F+ G1：允许更新日历寄存器。

/ b( w3 f7 P) c/ s: X2 [8 Z: M位 5 RSF：寄存器同步标志 (Registers synchronization flag)
每次将日历寄存器的值复制到影子寄存器（RTC_SSRx、RTC_TRx 和 RTC_DRx）时，都
. D& x: T6 V8 f$ l& ?4 L' r  ?7 L) m会由硬件将此位置 1。在初始化模式下、平移操作挂起时 (SHPF=1) 或在旁路影子寄存器模
式 (BYPSHAD=1) 下，该位由硬件清零。该位还可由软件清零。
2 m- f( y- `3 x' L! }, v0：日历影子寄存器尚未同步
( ~7 d. h! m5 Z/ u* e9 T1：日历影子寄存器已同步

/ o- _1 G* Q- f. a* y位 4 INITS：初始化状态标志 (Initialization status flag)
当日历年份字段不为 0 时（上电复位状态），由硬件将该位置 1。
  ~! _" d2 C. T) E" L" T: A0：日历尚未初始化
1：日历已经初始化

位 3 SHPF：平移操作挂起 (Shift operation pending)
0：没有平移操作挂起
1：某个平移操作挂起
" P$ s) T4 @6 O, ~# H只要通过对 RTC_SHIFTR 寄存器执行写操作来启动平移操作，此标志便由硬件置 1。执行完
相应的平移操作后，此标志由硬件清零。对 SHPF 执行写入操作不起作用。

# L  g$ b" d8 ]位 2 WUTWF：唤醒定时器写标志 (Wakeup timer write flag)
在 RTC_CR 寄存器中的 WUTE 位置 0 后，当唤醒定时器值可更改时，由硬件将该位置 1。
0：不允许更新唤醒定时器配置
1：允许更新唤醒定时器配置

位 1 ALRBWF：闹钟 B 写标志 (Alarm B write flag)
在 RTC_CR 寄存器中的 ALRBIE 位置 0 之后，当闹钟 B 的值可更改时，由硬件将该位置 1。
该位在初始化模式下由硬件清零。
0：不允许更新闹钟 B
1：允许更新闹钟 B

位 0 ALRAWF：闹钟 A 写标志 (Alarm A write flag)
在 RTC_CR 寄存器中的 ALRAE 位置 0 后，当闹钟 A 的值可更改时，由硬件将该位置 1。
4 i" {8 ^% V$ `( ^: g5 }9 a该位在初始化模式下由硬件清零。
, v* w  e2 ?: V. Z: ~0：不允许更新闹钟 A
7 J, n/ i5 |3 q' r1：允许更新闹钟 A

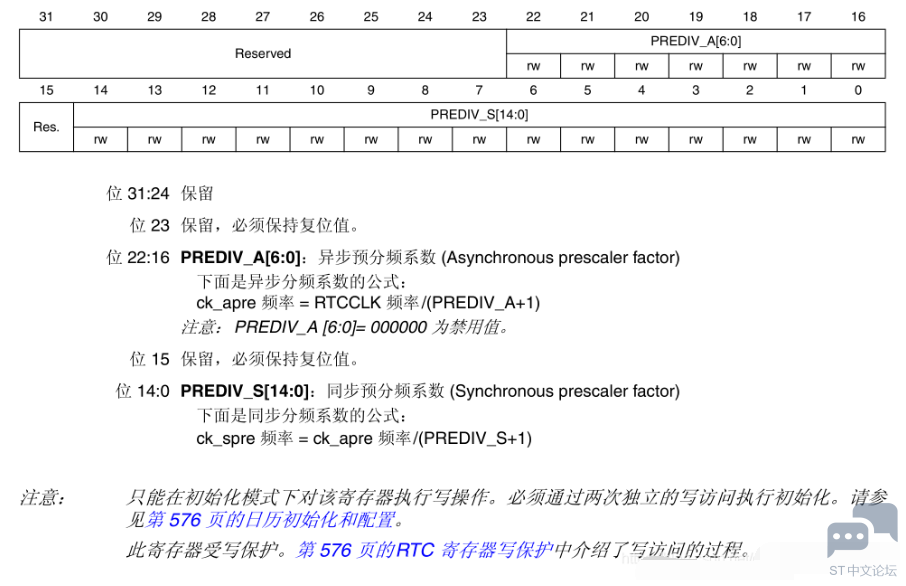

5.5 RTC 预分频器寄存器 (RTC_PRER)
RTC prescaler register
, |0 s( T7 W" O" J8 L5 u偏移地址：0x10
上电复位值：0x007F 00FF
% J4 `0 Y. A0 }) |. R系统复位：不受影响
: ?5 z: O6 ~# I, d; n, I, |

- u2 v1 R; H' T8 \6 f. l0 g

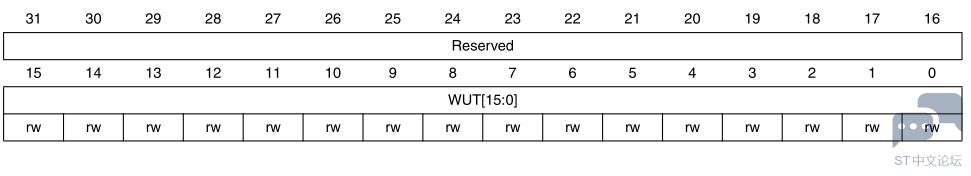

% v. z( E! W! |. N5.6 RTC 唤醒定时器寄存器 (RTC_WUTR)
' S( t. ]  }7 k' dRTC wakeup timer register
8 n9 {4 c, E9 O0 G6 M+ V9 ~偏移地址：0x14
8 I/ N4 i8 p  I' J上电复位值：0x0000 FFFF
/ J$ j: Y) C1 v1 t) C1 |8 M2 [+ I系统复位：不受影响

6 r# K0 B7 ?' D. E7 ]

5 K( D' s2 t1 [+ d: J- W8 L' a6 n位 31:16 保留
4 z# i0 i! r' _6 [" p
- A! l! ]0 t0 o位 15:0 WUT[15:0]：唤醒自动重载值位 (Wakeup auto-reload value bit)
. N" m# b4 \9 ]+ l0 y, m) Z3 Z当使能唤醒定时器时（WUTE 置 1），每 (WUT[15:0] + 1) 个 ck_wut 周期将 WUTF 标志置 1一次。ck_wut 周期通过 RTC_CR 寄存器的 WUCKSEL[2:0] 位进行选择。
( g2 N) U, Y) i/ \当 WUCKSEL[2] = 1 时，唤醒定时器变为 17 位，WUCKSEL[1] 等效为 WUT[16]，即要重载到定时器的最高有效位。
' \2 w8 [% h: R, `2 z3 W& [; i5 ~7 |3 |
2 q( p* m+ H) V注意： WUTF 第一次置 1 发生在 WUTE 置 1 之后 (WUT+1) 个 ck_wut 周期。禁止在
% k  P9 b* r, \& A# X, R1 F  a* aWUCKSEL[2:0]=011(RTCCLK/2) 时将 WUT[15:0] 设置为 0x0000 。

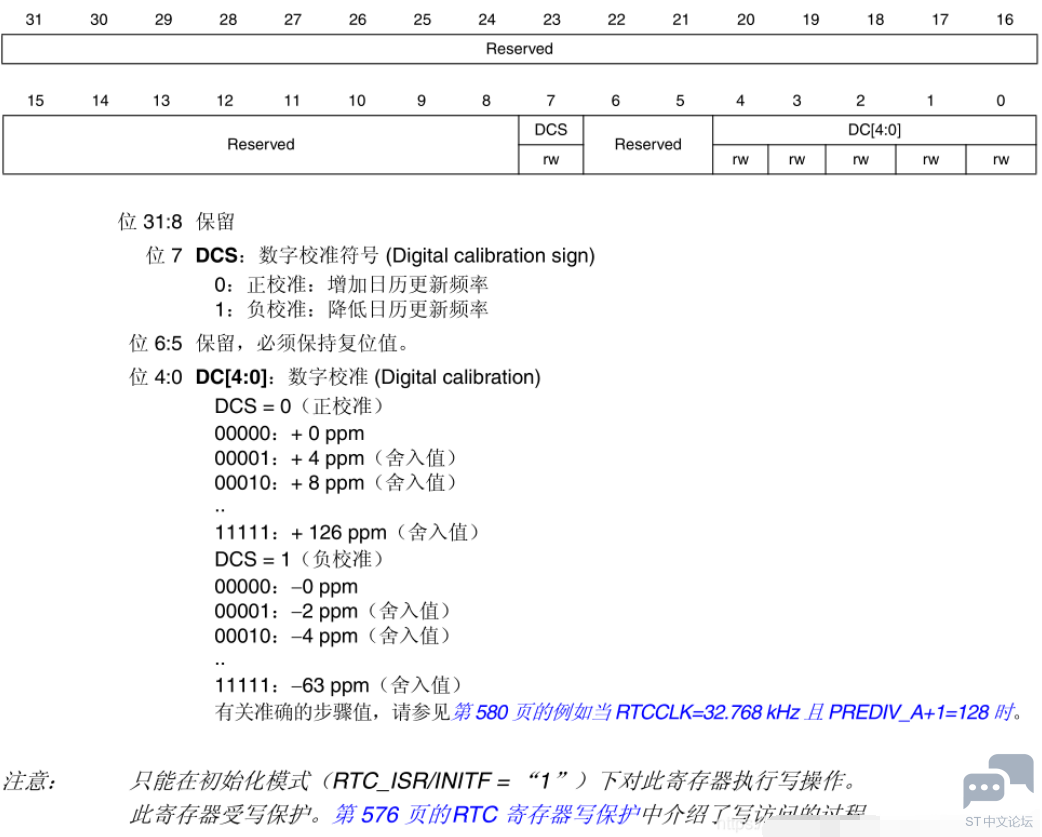

5.7 RTC 校准寄存器 (RTC_CALIBR)
# {2 Y2 q1 f; IRTC calibration register
% t: n+ f" ^! J+ D. @2 j1 v偏移地址：0x18
上电复位值：0x0000 0000
: \, q' P/ Y7 {$ K9 ]系统复位：不受影响
; Y' i5 c1 \/ ]

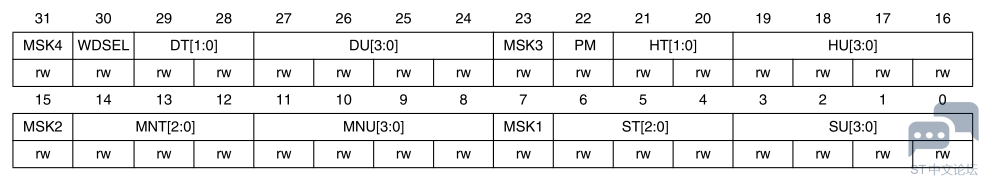

- z' E8 _* c2 I- p& t, @0 e: F5.8 RTC 闹钟 A 寄存器 (RTC_ALRMAR)
8 O! ]8 }/ B; a" K& lRTC alarm A register
偏移地址：0x1C
- ?" m3 ~. [" G( a; r# S上电复位值：0x0000 0000
系统复位：不受影响
0 z, d  o) r) p6 W; D
5 v; }2 [# J5 a" J  c
) C. c6 C2 T4 c3 {" _$ W# N) d0 L
位 31 MSK4：闹钟 A 日期掩码 (Alarm A date mask)
5 [( g6 d/ z* I3 N0：如果日期/日匹配，则闹钟 A 置 1
1：在闹钟 A 比较中，日期/日无关
" i% ]4 {8 h- t9 d/ A
8 m5 `$ q8 Y5 k0 c$ L位 30 WDSEL：星期几选择 (Week day selection)
6 ^( Z2 u" y; M- Q9 O) W/ r0：DU[3:0] 代表日期的个位
1：DU[3:0] 代表星期几。DT[1:0] 为无关位。

位 29:28 DT[1:0]：日期的十位（BCD 格式）(Date tens in BCD format)。
4 y' J) a$ z$ x
位 27:24 DU[3:0]：日期的个位或日（BCD 格式）(Date units or day in BCD format)。

9 g* W8 K$ U" H/ n6 l位 23 MSK3：闹钟 A 小时掩码 (Alarm A hours mask)
* @5 D% d8 @0 P# w' t& C0：如果小时匹配，则闹钟 A 置 1
2 S- e/ ]) D% s' Y# [' K1：在闹钟 A 比较中，小时无关

位 22 PM ：AM/PM 符号 (AM/PM notation)
2 K- k3 n* D, M- O$ K0：AM 或 24 小时制
5 \3 p$ z5 |& g' N7 Z* X  b1：PM

位 21:20 HT[1:0]：小时的十位（BCD 格式）(Hour tens in BCD format)。

' L# J8 K( L6 {8 l. |* H5 X位 19:16 HU[3:0]：小时的个位（BCD 格式）(Hour units in BCD format)。
$ O' b' y5 H( P1 p) D- b8 R( E
0 A( W6 g1 ^& ^; J1 h& @  M. a位 15 MSK2：闹钟 A 分钟掩码 (Alarm A minutes mask)
* ]5 i: G( `7 g: t0 f* i4 g" d0：如果分钟匹配，则闹钟 A 置 1
1：在闹钟 A 比较中，分钟无关
: X) u' x) \4 ~* P  d6 ^# V% F
! Q7 Q, ]& E# f) J7 }" x7 ^位 14:12 MNT[2:0]：分钟的十位（BCD 格式）(Minute tens in BCD format)。

位 11:8 MNU[3:0]：分钟的个位（BCD 格式）(Minute units in BCD format)。

/ E6 r  B$ a' \+ W  Z位 7 MSK1：闹钟 A 秒掩码 (Alarm A seconds mask)
7 C4 ]6 ?1 m' C" Y- r0：如果秒匹配，则闹钟 A 置 1

1：在闹钟 A 比较中，秒无关

' F& h7 R0 b/ @2 V8 q位 6:4 ST[2:0]：秒的十位（BCD 格式）(Second tens in BCD format)。
位 3:0 SU[3:0]：秒的个位（BCD 格式）(Second units in BCD format)。

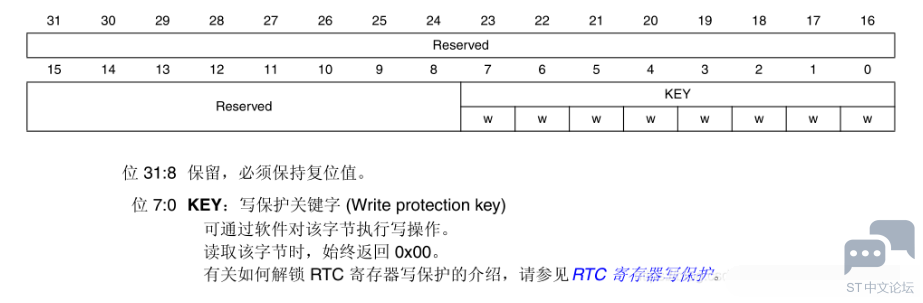

! {  N- `3 z/ Q" m( q5.9 RTC 写保护寄存器 (RTC_WPR)
" Y1 D( Y0 l. [; l: ?RTC write protection register
' h& c' r" @: J* G0 m/ M' k偏移地址：0x24
- Z7 o# f  A9 b9 B* t% d复位值：0x0000 0000
. b0 ~/ V2 W, l- W0 U
! p# G8 S8 I1 L: b" L9 m! {4 g
$ j9 I8 c- m& q/ r
5.10 RTC 亚秒寄存器 (RTC_SSR)
RTC sub second register
  G+ J- o8 S3 t; J; Z, Z1 N9 D9 q偏移地址：0x28
& `3 e4 H1 m$ I4 [  p上电复位值：0x0000 0000
- W: t0 j, x# t% R- x系统复位：当 BYPSHAD = 0 时为 0x0000 0000；当 BYPSHAD = 1 时不受影响。

1 J3 V- [# q$ n& k, O1 D- M3 c

6 `( I( Y2 p  e5.11 RTC 时间戳时间寄存器 (RTC_TSTR)
RTC time stamp time register
1 g% \  V1 g8 \3 `0 ]偏移地址：0x30
6 o" M1 f9 ]. J3 S2 W" @上电复位值：0x0000 0000
9 O: [# ]+ R/ z* P, j系统复位：不受影响

. _* L% y# [' g  I

2 I$ ^9 e5 w4 f0 F" [5.12 RTC 备份寄存器 (RTC_BKPxR)
- m0 {$ g* ?1 c4 F0 w$ x3 [! q/ ~RTC backup registers
4 b& y* a# x, W" c- ]7 u6 L0 W偏移地址：0x50 到 0x9C
上电复位值：0x0000 0000
系统复位：不受影响


+ O' E, G& W2 J: U5 O0 m, e
& c( [- p3 F0 H4 R8 m6 q+ P( m

' T9 M  k$ i, D. u- M5 p
