本篇主要讲述GPIO外部中断输入检测，实际物理输入方式是按键，但是实际上更适合外部设备信号的输入检测，物理按键输入因为有抖动，还需要硬件或者软件去抖才比较可靠。这个例子不考虑防抖的情况。

软件版本：
! L; B* S1 p$ H- B% d2 V! d) oSTM32CubeMX V4.25.0
System Workbench V2.4

硬件：OneNet 麒麟座V2.3

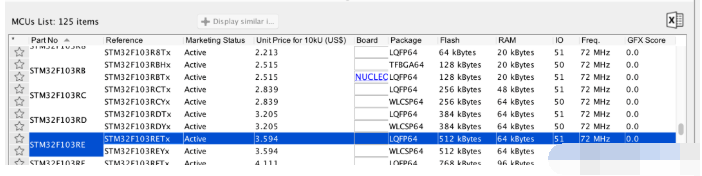

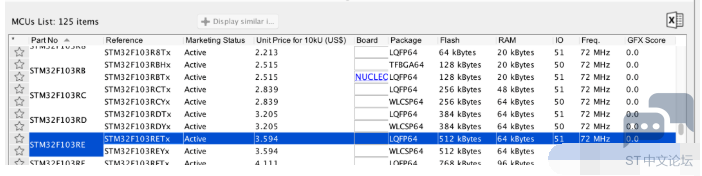

    在STM32CubeMX中新建项目，选择正确的MCU型号

+ U2 S, U0 X' j  ]' K; P

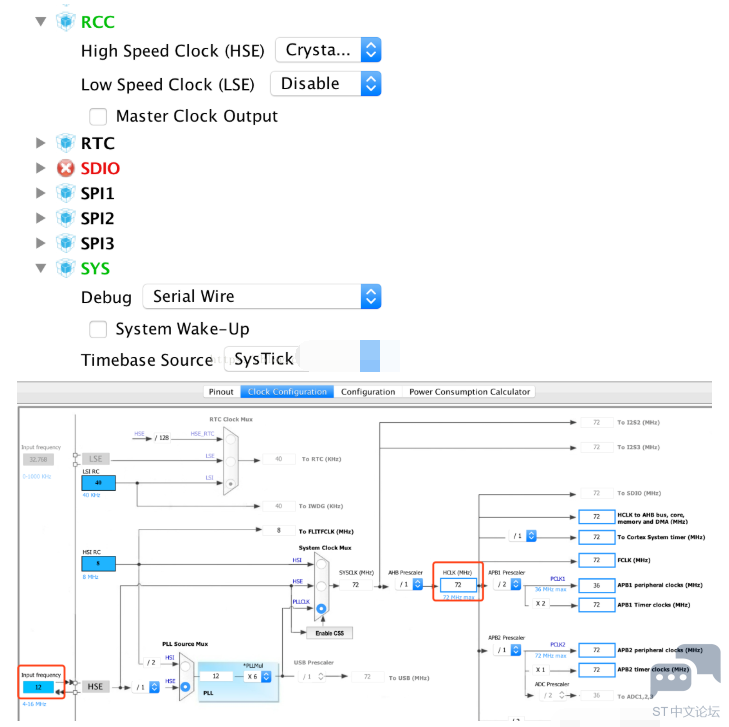

    设置RCC和SYS，然后根据板子实际情况设置时钟（麒麟座外部晶振是12M，STM32F103x的最高主频是72M）

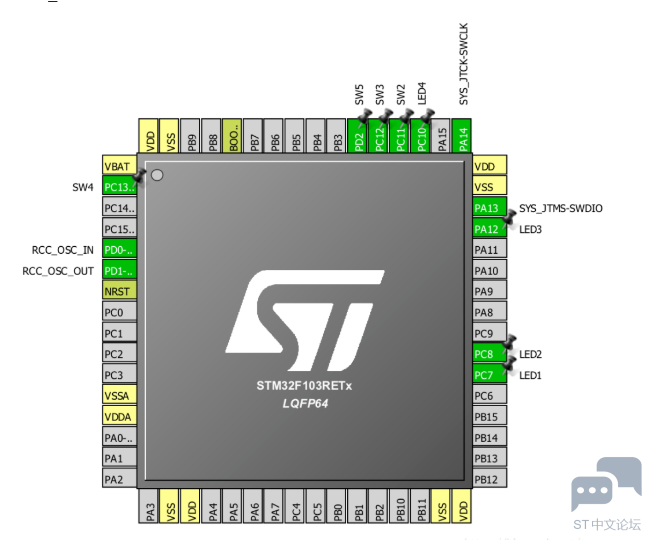

    根据板子的具体连接设置4个GPIO_OUTPUT (连接到LED)和4个GPIO_EXIT*（外部中断模式，连接到物理按键）。

( l1 E8 y2 F; k/ L% ~% T' L

    GPIO OUTPUT引脚设置

2 H! S0 N) l/ q6 ^+ N% d  j

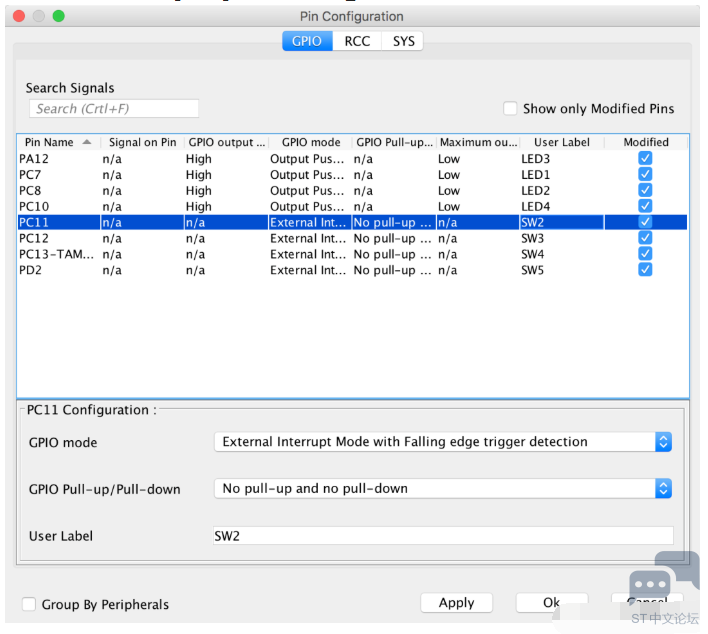

    麒麟座按键有外部上拉，所以GPIO_EXIT*不需要配置内部上拉，检测下降沿（Falling Edge），GPIO_EXIT*设置如下

7 P$ n, [( @# s* X6 t  Y9 {, F8 ]

    LED名称标号我用了1/2/3/4，SW名称标号我用了2/3/4/5，实例中标号也未必相同，但是要做好一一对应关系。

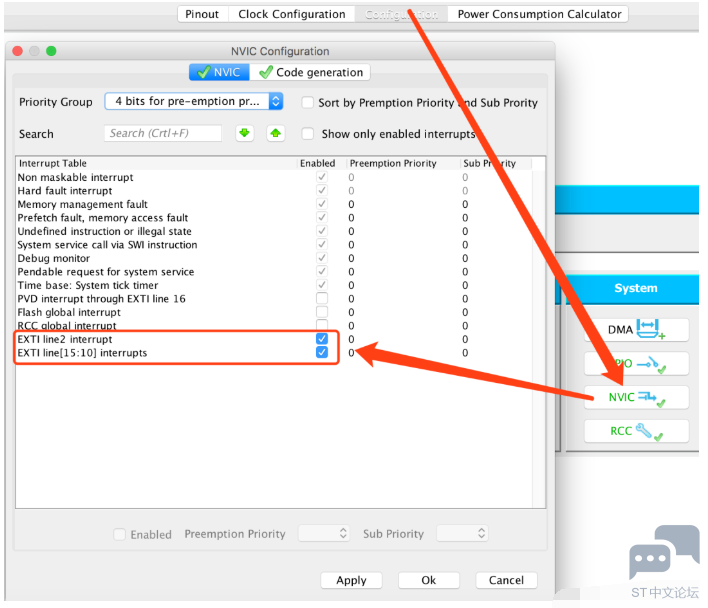

    在NVIC(嵌套向量中断控制器)中，勾选EXIT Line2 interrupt 和 EXIT Line[15:12] interrupt 使能中断。右边两个选项设置抢占优先级和响应优先级。此处我们选择默认的，不修改。

' }: N& Z& |2 }/ E& r) A

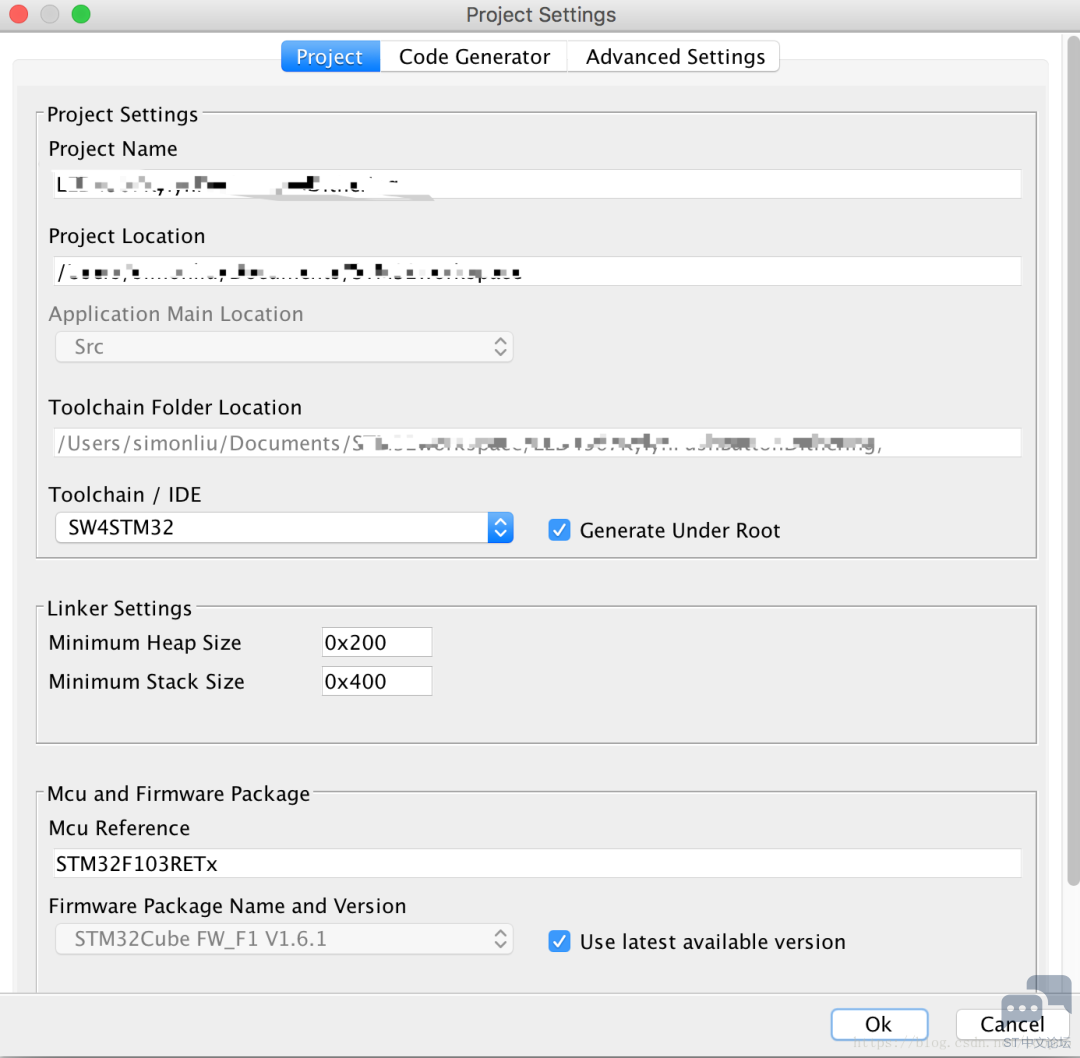

    同样修改Project - setting ,ToolChain/IDE选择 SW4STM32

. B8 Q* l; L1 F" P- @6 G2 u

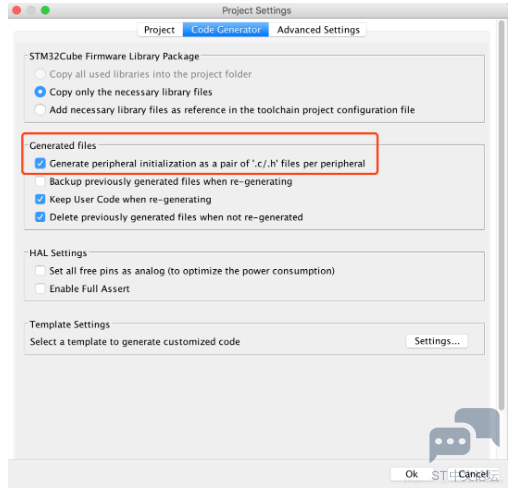

    勾选这里。

    生成代码后点击Open Project在Eclipse中打开项目，然后在 在stm32f7xx_it.c中断服务函数文件中，我们可以找到EXTI2 和EXTI15_10中断的服务函数。

1. /******************************************************************************/
   + b5 S+ G# e  b2 \: g# k2 V3 X" j
2. /* STM32F1xx Peripheral Interrupt Handlers                                    */

3. /* Add here the Interrupt Handlers for the used peripherals.                  */
   - E9 L' i2 F! Z
4. /* For the available peripheral interrupt handler names,                      */

5. /* please refer to the startup file (startup_stm32f1xx.s).                    */
   ! F7 X6 h  l' d. V/ k
6. /******************************************************************************/

7. /**
   9 o+ t5 u, Q3 h( R" `" Y6 c6 O/ H
8. * @brief This function handles EXTI line2 interrupt.
   6 U! _' v/ x; [; Z
9. */

10. void EXTI2_IRQHandler(void)

11. {

12. /* USER CODE BEGIN EXTI2_IRQn 0 */

13. /* USER CODE END EXTI2_IRQn 0 */
    ) n9 {) \8 ~# Z
14. HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_2);
    & C) N0 e+ s: x
15. /* USER CODE BEGIN EXTI2_IRQn 1 */

16. /* USER CODE END EXTI2_IRQn 1 */

17. }

18. /**
    1 a4 l+ H0 T. [* }# }8 L) d6 v
19. * @brief This function handles EXTI line[15:10] interrupts.

20. */

21. void EXTI15_10_IRQHandler(void)

22. {
    # H8 G; h; ]0 U. @5 ^( _6 G
23. /* USER CODE BEGIN EXTI15_10_IRQn 0 */
    : }; y8 z' S! s- M2 B. ~! m/ }1 r
24. /* USER CODE END EXTI15_10_IRQn 0 */
    + e0 N& b7 e" H* ?7 Z
25. HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_11);
    ' ~9 V  Z  M8 n  E
26. HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_12);
      ]6 R' H9 U" x2 o$ [
27. HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_13);

28. /* USER CODE BEGIN EXTI15_10_IRQn 1 */

29. /* USER CODE END EXTI15_10_IRQn 1 */

30. }

复制代码

    右键点击HAL_GPIO_EXTI_IRQHandler 选择"Open Declaration"会跳转到如下代码：

1. /**
   & D- l; L8 Q. D% S% V; S! L6 x
2.   * @brief  This function handles EXTI interrupt request.

3.   * @param  GPIO_Pin: Specifies the pins connected EXTI line

4.   * @retval None

5.   */

6. void HAL_GPIO_EXTI_IRQHandler(uint16_t GPIO_Pin)

7. {
   2 |' M7 T  _0 C6 E9 E
8. /* EXTI line interrupt detected */
     Z8 W3 m' E2 i- E
9. if (__HAL_GPIO_EXTI_GET_IT(GPIO_Pin) != RESET)

10. {
      Z0 c' f$ ]9 P7 Z0 ?- W$ B$ {* {
11. __HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin);
    7 i+ I; y7 v6 h: t3 S- ^
12. HAL_GPIO_EXTI_Callback(GPIO_Pin);

13. }
    : k, T+ k8 g( e9 y) k) L% m. q
14. }
    6 I- m9 I) z9 j
15. /**

16.   * @brief  EXTI line detection callbacks.

17.   * @param  GPIO_Pin: Specifies the pins connected EXTI line
    - R+ B- j9 R/ R& s( Z7 h! k
18.   * @retval None

19.   */
    8 B( j. [5 h6 J# Z; H
20. __weak void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
    $ B+ q1 d: f- Q/ D, L) A
21. {
    - Z; @( v( H- B3 U( x8 z
22. /* Prevent unused argument(s) compilation warning */
    7 O+ Q; l& _8 E- L6 @% j
23. UNUSED(GPIO_Pin);
    - j7 E7 U8 b, `% o% y, \
24. /* NOTE: This function Should not be modified, when the callback is needed,

25.            the HAL_GPIO_EXTI_Callback could be implemented in the user file

26.    */
    & \6 y$ d$ F5 y! }  i
27. }

复制代码

  A" [1 g3 ~' ]4 s1 G- C% l4 z% m4 F

    上述代码中可以看到GPIO外部中断处理函数首先清除中断标识位，然后调用中断回调函数HAL_GPIO_EXTI_Callback()。往下看这个回调函数定义的时候使用了__weak修饰符（关于__weak修饰符, 可以参看此博文），里面没有任何有作用的代码，我们需要重新定义这个函数。编辑gpio.c（或者main.c也可以），进行如下修改：

1. /* USER CODE BEGIN 2 */

2. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

3. {

4.   if(GPIO_Pin == SW2_Pin)
   4 Z1 I4 u/ x4 m: `' x  U6 B5 ~* Q
5.   {

6.   HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
   * L4 e! X* ^! C
7.   }
   6 Q9 K$ O4 ~5 }7 ~5 R/ Y! t: T. Q
8.   if(GPIO_Pin == SW3_Pin)

9.   {

10.   HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
    - Z6 v3 H. j' C
11.   }
    ; z, K$ @1 S+ N- Y* t- h" b) y
12.   if(GPIO_Pin == SW4_Pin)

13.   {
    1 [  R9 S' b  U  \) M) J
14.   HAL_GPIO_TogglePin(LED3_GPIO_Port,LED3_Pin);

15.   }

16.   if(GPIO_Pin == SW5_Pin)
    . C% l% `  C1 W+ |( x" O* ]* V
17.   {

18.   HAL_GPIO_TogglePin(LED4_GPIO_Port,LED4_Pin);

19.   }
    1 O9 n" X0 _% `' `- F1 B
20. }
    % `# ~5 s( P4 s0 U. D6 ?
21. /* USER CODE END 2 */

复制代码

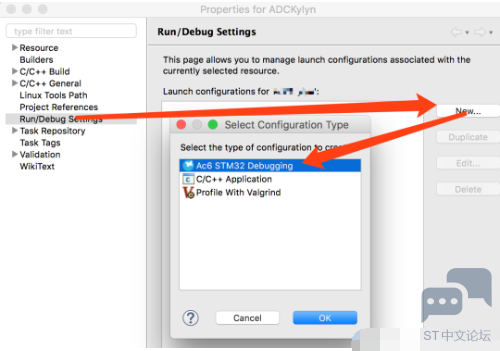

     然后右键点击项目，选择Properties, Run-Debug Settings, 点击右侧的New，在弹出对话框中选择Ac6 STM32 Debugging。

% }) w  h. r, r5 g" D5 Q) G

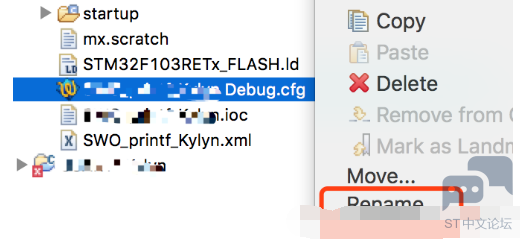

    然后任务栏上点击Run图，当然会报错的，原因请查看另一篇我的博客，所以需要右键点击  项目名Run.cfg ，给它改个名字，

6 a! ~. E$ F. Z

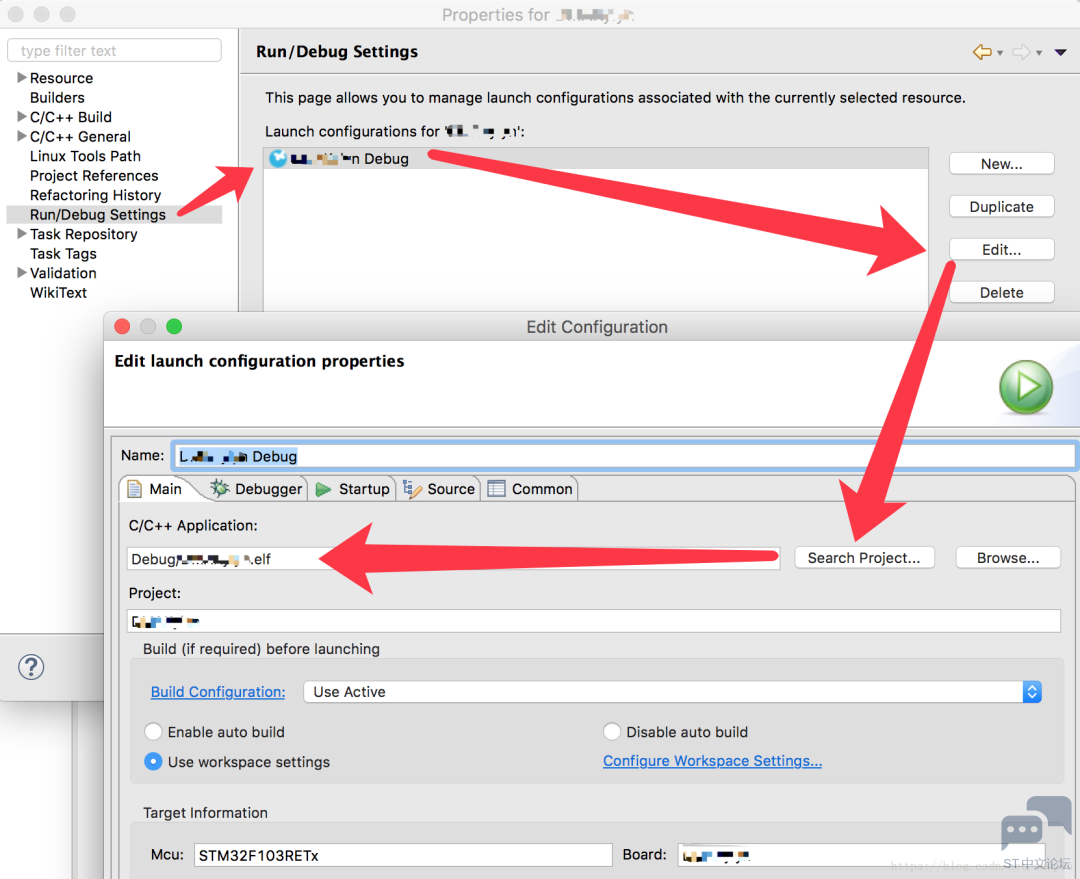

    然后右键点击项目树里面的项目名称，选择“Propeties”，然后在Run/Debug Settings-选择项目名-Edit-Main-C/C++Application那里点击“Search Project”，然后选择出现的默认的elf文件：

! w) P" ]: C# ]. {' N9 t5 L

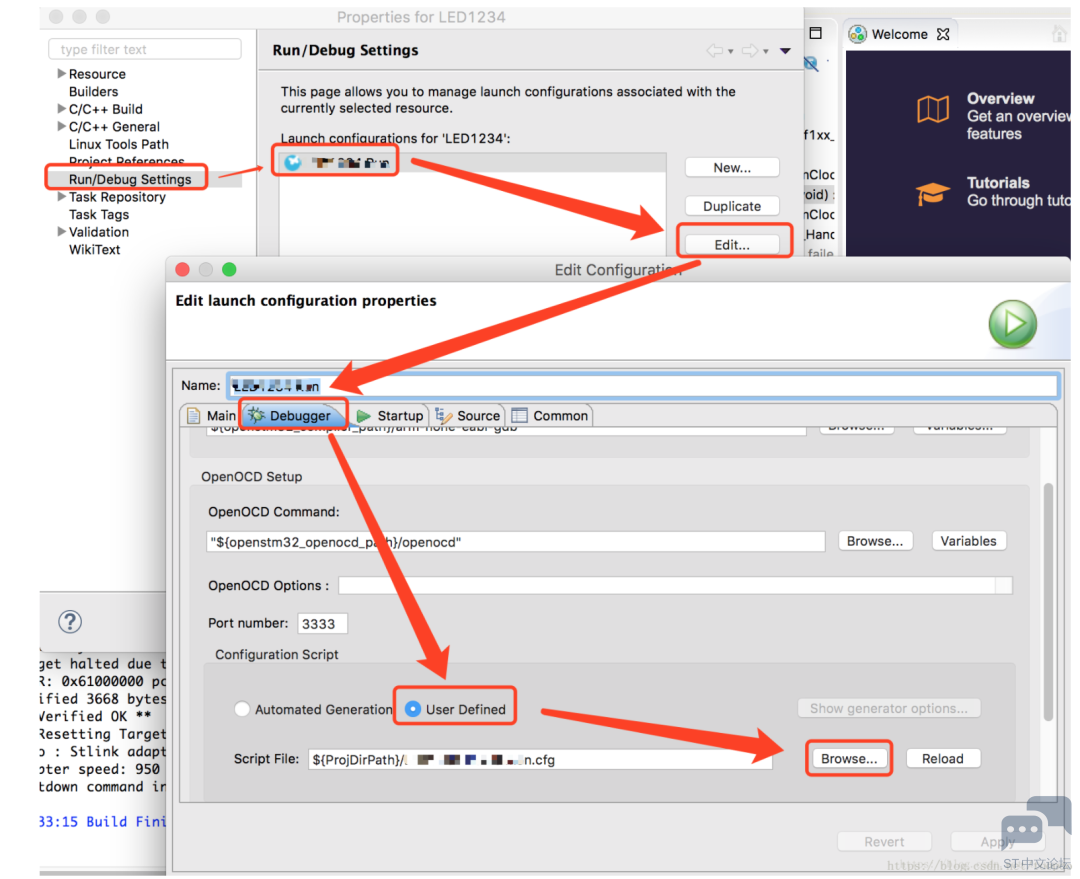

    然后在Debugger-User Defined-Browse 那里选择你自己改名的配置文件：

1 W9 `* u9 S/ [+ I3 _

* I1 O9 h9 ?; Y5 c6 s/ ?. {# T* v! Q2 l

    然后右键点击那个新的cfg文件，选择"Open With - Text Editor", 进行如下更改：

1. source [find interface/stlink.cfg]
   2 R1 p" I2 Q# f, V' V9 G3 Y3 ]
2. //更改为 source [find interface/stlink-v2.cfg]
   . U4 J: g+ Y( }* T9 N( e' K# R# H
3.

4. reset_config srst_only srst_nogate connect_assert_srst

5. //这一行改为 reset_config none

复制代码

/ }$ Q! r  j9 i  a- ]5 h$ f

    Run一下，就可以了。然后再Run一下，就实现四个按键分别控制LED的开关切换了。但是这里没有防抖处理，你会发现有时候LED会闪一下，或者没反应，其实是很快地点亮然后熄灭一次或者若干次，只是由于速度太快电流很小导致你看不到。下一篇我们会通过使用SysTick中断来实现按键去抖扫描。在实际项目中，最好加上硬件防抖，因为抖动产生的反向电压可能会冲击GPIO导致损坏。
