硬件设计

    本实验使用到硬件资源如下：

（1）D1 指示灯

（2）K_UP 和 K_DOWN按键

（3）串口 1

（4）CAN 控制器

（5）CAN 收发器：TJA1040

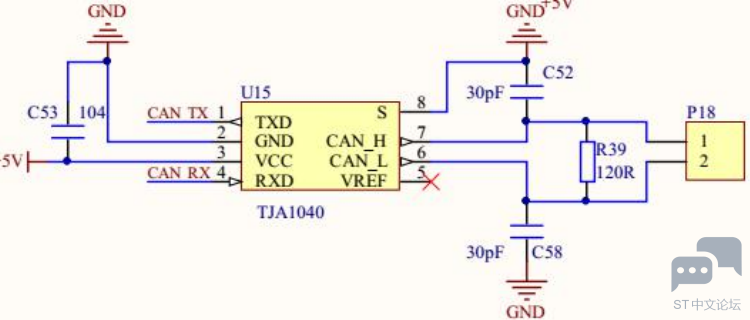

    D1指示灯、K_UP 和 K_DOWN 按键、串口 1 电路在前面章节都介绍过，这里就不多说，至于 CAN 控制器它属于 STM32F1 芯片内部的资源，只要通过软件配置好即可使用，下面我们看下 STM32F1 的 CAN 与 TJA1040 的连接，如下图所示：

+ @) N/ X# n8 N7 H% r+ T

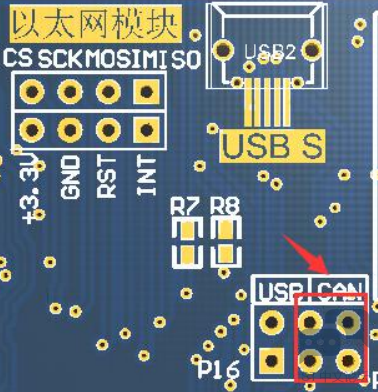

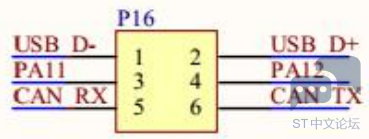

    从电路图中可以看到，TJA1040 芯片的 CAN_TX 和 CAN_RX 管脚连接在P16 排针上，因为 PA11 和 PA12 是 USB 和 CAN1 共用的管脚，所以使用 P16排针来做切换，本章实验我们使用的是 CAN1，所以将 P16 排针短接到CAN 端，PCB 板上P16插针短接图如下图所示：

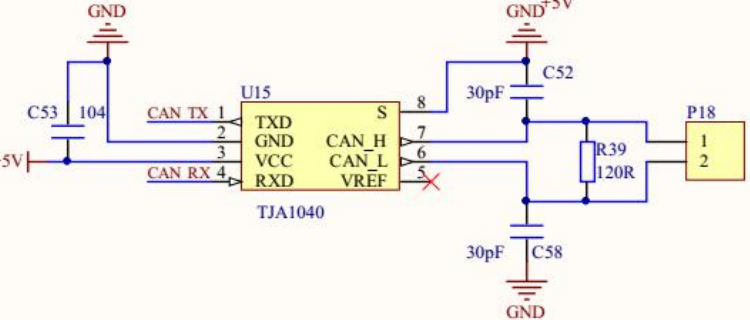

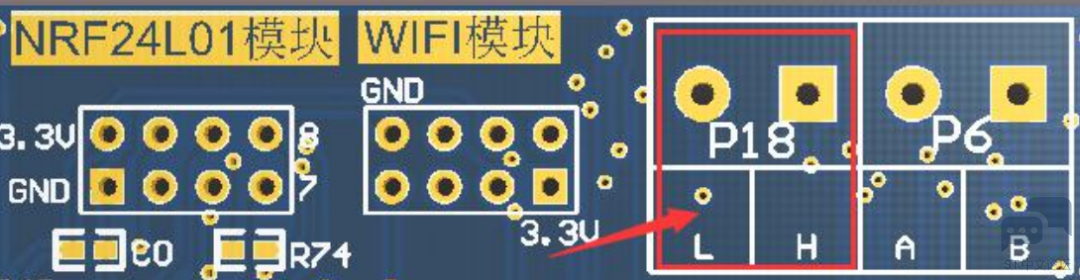

    在TJA1040 的 CAN_H和CAN_L 管脚上连接了一个 120 欧的终端电阻， 如果我们的开发板不是作为 CAN 终端的话，需要把这个电阻去掉，以免影响通信。最后我们用两根导线将两块开发板上 CAN 收发器的 CAN_H 和 CAN_L 对应连接，不要交叉，否则通信错误。CAN_H 和 CAN_L 示意图如下图所示：

    连接好后， 我们 STM32F1 的 CAN 控制器就可以通过 CAN 收发器 TJA1040与外部 CAN总线进行通信了。

    D1指示灯用来提示系统运行状态， K_UP 按键用来切换 CAN 工作模式， K_DOWN键用来发送数据，通过串口 1将切换的模式和发送与接收到的数据打印输出。

函数编写
+ U* y+ A9 B4 _# q3 u) X0 W/ O

    本实例所要实现的功能是：通过 K_UP 键切换 CAN 通信模式，K_DOWN 键控制数据发送，将切换的 CAN 模式，发送和接收的数据通过串口打印输出，整个过程D1 指示灯不断闪烁，提示系统正常运行。本章我们使用的是 STM32F1 的 CAN1，程序框架如下：

（1）初始化 CAN1，包括工作模式、波特率、筛选器设置等

（2）编写 CAN1 的发送和接收函数

（3）编写主函数

    前面介绍 CAN 配置步骤时， 就已经讲解如何初始化 CAN。下面我们打开 “CAN 通信实验”工程，在 APP 工程组中添加can.c 文件（里面包含了 CAN 驱动程序），在 StdPeriph_Driver 工程组中添加stm32f10x_can.c 库文件。CAN 操作的库函数都放在 stm32f10x_can.c 和stm32f10x_can.h 文件中，所以使用到 CAN 就必须加入 stm32f10x_can.c文件，同时还要包含对应的头文件路径。

    这里我们分析几个重要函数，其他部分程序大家可以打开工程查看。

CAN1 初始化函数

    要使用 STM32F1 的 CAN1，我们必须先对它进行配置。初始化代码如下：

1. //CAN 初始化
   * S' J& v) g, T5 P
2. //tsjw:重新同步跳跃时间单元.范围:CAN_SJW_1tq~ CAN_SJW_4tq

3. //tbs2:时间段 2 的时间单元. 范围:CAN_BS2_1tq~CAN_BS2_8tq;

4. //tbs1:时间段 1 的时间单元. 范围:CAN_BS1_1tq ~CAN_BS1_16tq

5. //brp :波特率分频器.范围:1~1024; tq=(brp)*tpclk1

6. //波特率=Fpclk1/((tbs1+tbs2+1)*brp);
   5 W* {. \3 ?1 H8 R: w3 d. }
7. //mode:CAN_Mode_Normal,普通模式;CAN_Mode_LoopBack,回环模式;
   8 b5 K  j5 X8 n; k& ~9 }" S9 j
8. //Fpclk1 的 时 钟 在 初 始 化 的 时 候 设 置 为 36M, 如 果 设 置
   - P4 t: ?9 e8 v8 ^7 M: l- C
9. CAN_Mode_Init(CAN_SJW_1tq,CAN_BS2_8tq,CAN_BS1_9tq,4,CAN_Mode_LoopBack);

10. //则波特率为:36M/((8+9+1)*4)=500Kbps
    3 j( o0 n# x4 ^7 N8 ^
11. //返回值:0,初始化 OK;
    ; g4 R0 h- D) C6 l4 ~8 E. L) l
12. // 其他,初始化失败;

13. void CAN_Mode_Init(u8 tsjw,u8 tbs2,u8 tbs1,u16 brp,u8 mode)
    + }* u# }! L; M, P; e4 G- q
14. {

15. GPIO_InitTypeDef GPIO_InitStructure;

16. CAN_InitTypeDef CAN_InitStructure;

17. CAN_FilterInitTypeDef CAN_FilterInitStructure;
    ( a* ]' E/ U4 n$ M0 W% h! L& a
18. #if CAN_RX0_INT_ENABLE
    " o+ j' k  K7 G4 M' m# m( ]
19. NVIC_InitTypeDef NVIC_InitStructure;
    0 {! ^7 P" D% N3 u3 n
20. #endif
    & |  `. R0 \6 R
21. RCC_APB1PeriphClockCmd(RCC_APB1Periph_CAN1, ENABLE); // 打 开CAN1时钟

22. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //PA 端口时钟打开
    & v/ @* i4 T* K& u$ G
23. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11; //PA11

24. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入模式

25. GPIO_Init(GPIOA, &GPIO_InitStructure);

26. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12; //PA12
    ) J: L1 Y" Y4 X+ E1 Z% W
27. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出

28. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO 口速度为 50MHz

29. GPIO_Init(GPIOA, &GPIO_InitStructure);
    5 l4 f( @  k! W1 n- y) [$ u
30. //CAN 单元设置
    * V7 b( A/ w  _+ W1 j# [
31. CAN_InitStructure.CAN_TTCM=DISABLE; //非时间触发通信模式

32. CAN_InitStructure.CAN_ABOM=DISABLE; //软件自动离线管理
    8 a9 ?  }. I$ W  O0 h$ p
33. CAN_InitStructure.CAN_AWUM=DISABLE;//睡眠模式通过软件唤醒(清除CAN->MCR 的 SLEEP 位)

34. CAN_InitStructure.CAN_NART=ENABLE; //使用报文自动传送
    3 N3 `: t5 r/ w% ~. }# A5 d; N3 d
35. CAN_InitStructure.CAN_RFLM=DISABLE; //报文不锁定,新的覆盖旧的
    & l8 [2 G4 R4 e; ~; k) ^
36. CAN_InitStructure.CAN_TXFP=DISABLE; //优先级由报文标识符决定
    + a5 T4 b# O5 O! [
37. CAN_InitStructure.CAN_Mode= mode; //模式设置

38. CAN_InitStructure.CAN_SJW=tsjw; //重新同步跳跃宽度(Tsjw)为tsjw+1个时间单位 CAN_SJW_1tq~CAN_SJW_4tq

39. CAN_InitStructure.CAN_BS1=tbs1; //Tbs1 范 围 CAN_BS1_1tq~CAN_BS1_16tq

40. CAN_InitStructure.CAN_BS2=tbs2;//Tbs2 范 围 CAN_BS2_1tq ~CAN_BS2_8tq
    " j+ {0 O6 h2 v: u+ a
41. CAN_InitStructure.CAN_Prescaler=brp; //分频系数(Fdiv)为 brp+1

42. CAN_Init(CAN1, &CAN_InitStructure); // 初始化 CAN1

43. //配置过滤器

44. CAN_FilterInitStructure.CAN_FilterNumber=0; //过滤器0
    ) v: z6 W. s' P, }" D
45. CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;

46. CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit;
    ; `& ?) l* f8 L# Q8 V
47. //32位

48. CAN_FilterInitStructure.CAN_FilterIdHigh=0x0000;////32 位ID

49. CAN_FilterInitStructure.CAN_FilterIdLow=0x0000;
    % |2 I  X) Y; c7 b' m; ^$ T
50. CAN_FilterInitStructure.CAN_FilterMaskIdHigh=0x0000;//32 位MASK

51. CAN_FilterInitStructure.CAN_FilterMaskIdLow=0x0000;
    9 |$ ^5 M  |1 l9 K9 \! X
52. CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_Filter_FIFO0;

53. //过滤器 0 关联到 FIFO0
    7 L6 U! `7 m% e/ }
54. CAN_FilterInitStructure.CAN_FilterActivation=ENABLE; //激活过滤器 0

55. CAN_FilterInit(&CAN_FilterInitStructure);//滤波器初始化
    : T& K4 {- ]0 [) S6 K7 m
56. #if CAN_RX0_INT_ENABLE
    : k$ s: R5 b4 ?
57. CAN_ITConfig(CAN1,CAN_IT_FMP0,ENABLE); //FIFO0 消 息挂号中断允许.
    9 K+ m1 X2 w5 T/ L5 W& Q# ^# s9 h
58. NVIC_InitStructure.NVIC_IRQChannel = USB_LP_CAN1_RX0_IRQn;

59. NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
    ' U1 n+ \) g" i& i4 c0 U
60. // 主优先级为 1

61. NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

62. // 次优先级为 0
    4 `. ~5 m6 {8 ?* y
63. NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

64. NVIC_Init(&NVIC_InitStructure);

65. #endif

66. }

复制代码

5 C  q. L9 `" f3 @# }

    在CAN1_Mode_Init()函数中，首先使能 CAN1 和 GPIOA 时钟，并将管脚配置为复用功能。然后配置 CAN的工作模式、波特率及筛选器等参数。这一过程在前面步骤介绍中已经提了。CAN1_Mode_Init()函数有 4个参数，用来设置 CAN1 的波特率和工作模式，方便大家修改 CAN 的波特率和工作模式。参数的具体意义在函数开始处已注释。

CAN1 发送与接收函数

    初始化了 CAN1 后，我们就可以编写它的发送和接收函数，具体代码如下：

1. //can 发送一组数据(固定格式:ID 为 0X12,标准帧,数据帧)
   2 e  b4 U; K, ^
2. //len:数据长度(最大为8)
   : u6 b. y( N# r3 ?4 G
3. //msg:数据指针,最大为8个字节.

4. //返回值:0,成功;
   , k/ l7 L: J% G5 B$ c; Z$ g! Q
5. // 其他,失败;
   1 l! W$ v4 m) ~( `& P8 @5 h
6. u8 CAN1_Send_Msg(u8* msg,u8 len)
   - C8 F% A- z3 G
7. {

8. u8 mbox;

9. u16 i=0;

10. CanTxMsg TxMessage;

11. TxMessage.StdId=0x12; // 标准标识符为 0
    5 u% E: e# q0 t6 u
12. TxMessage.ExtId=0x12; // 设置扩展标示符（29 位）

13. TxMessage.IDE=0; // 使用扩展标识符

14. TxMessage.RTR=0; // 消息类型为数据帧，一帧 8位
    : z* P5 R. d! Z
15. TxMessage.DLC=len; // 发送两帧信息

16. for(i=0;i<len;i++)

17. TxMessage.Data[i]=msg[i]; // 第一帧信息
    + u. q7 M4 e0 c+ B: D' D
18. mbox= CAN_Transmit(CAN1, &TxMessage);
    3 X* I; _  _9 j# a. Z6 z  c+ V
19. i=0;

20. while((CAN_TransmitStatus(CAN1,
    8 u( o) l' ^# ^& l3 L. }0 K# e
21. mbox)==CAN_TxStatus_Failed)&&(i<0XFFF))i++; //等待发送结束

22. if(i>=0XFFF)return 1;

23. return 0;

24. }
    / i8 V& n# d# q4 K+ j) e
25. //can 口接收数据查询

26. //buf:数据缓存区;

27. //返回值:0,无数据被收到;

28. // 其他,接收的数据长度;

29. u8 CAN1_Receive_Msg(u8 *buf)

30. {
    - R; |; a1 \) W; e7 ?+ g( m
31. u32 i;
    5 o3 O- S, f; z# ?: r, v
32. CanRxMsg RxMessage;

33. if( CAN_MessagePending(CAN1,CAN_FIFO0)==0)return 0; //没有接收到数据,直接退出

34. CAN_Receive(CAN1, CAN_FIFO0, &RxMessage);//读取数据
    % L- P# u! V  x4 u) W
35. for(i=0;i<RxMessage.DLC;i++)

36. buf[i]=RxMessage.Data[i];

37. return RxMessage.DLC;

38. }

复制代码

0 B2 m5 C0 g- y' S! q/ p

    CAN1_Send_Msg 函数为发送函数，用于 CAN 报文的发送，主要是设置标识符 ID等信息，写入数据长度和数据，并请求发送，实现一次报文的发送。CAN1_Receive_Msg 函数为接收函数，用于接受报文数据并且将接受到的数据存放到 buf 数组内。

5 m6 a0 a! v4 y; r2 u

主函数

    编写好 CAN1 初始化和发送接收函数后，接下来就可以编写主函数了，代码如下：

1. /****************************************************************

2. * 函 数 名 : main
   % k" s+ g- [+ {
3. * 函数功能 : 主函数
   , C! q$ ^1 F+ ^
4. * 输 入 : 无

5. * 输 出 : 无
   3 z  [" s  T8 p
6. *****************************************************************/
   : q) H0 P3 G4 m! ~8 Y* y3 [
7. int main()

8. {

9. u8 i=0,j=0;
   7 V8 z+ r, w9 S. n
10. u8 key;

11. u8 mode=0;

12. u8 res;
    8 h" \; z6 H- u6 T) K! k% _2 i
13. u8 tbuf[8],char_buf[8];

14. u8 rbuf[8];
    6 E1 G9 |1 H* ~2 E0 A1 E
15. SysTick_Init(72);

16. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //中断优先级分组 分2 组
    2 Y2 g3 y6 K. c% L4 Z" m
17. LED_Init();
    * l: P. b9 p$ W( e
18. USART1_Init(9600);
    & u% E" ]1 A! o6 J# x; M9 {& P  a
19. KEY_Init();

20. CAN_Mode_Init(CAN_SJW_1tq,CAN_BS2_8tq,CAN_BS1_9tq,4,CAN_Mode_Normal);//500Kbps 波特率
    2 i9 v; Y3 C+ V1 u
21. while(1)

22. {

23. key=KEY_Scan(0);

24. if(key==KEY_UP) //模式切换

25. {
    + ~& y$ K8 |5 z9 Z$ m8 M4 p
26. mode=!mode;

27. CAN_Mode_Init(CAN_SJW_1tq,CAN_BS2_8tq,CAN_BS1_9tq,4,mode);
    6 E, X, T9 T% z, j2 s3 [; M) O
28. if(mode==0)
    + v  Z; G2 S7 e
29. {

30. printf("Normal Mode\r\n");

31. }

32. else

33. {
    1 z' m3 R# [6 O8 T
34. printf("LoopBack Mode\r\n");

35. }
    ' K% L% N+ Y1 T+ y4 T; y2 |' B+ v
36. }
    , }7 l: k# q" P
37. if(key==KEY_DOWN) //发送数据

38. {
    & u& S  d. Z+ x) g
39. for(j=0;j<8;j++)

40. {

41. tbuf[j]=j;

42. char_buf[j]=tbuf[j]+0x30;
    4 T" Z' s7 j  x4 U
43. }
    + g3 ^" Q0 S4 e7 i' ^" x' b
44. res=CAN_Send_Msg(tbuf,8);
    7 o# N) _" G- F8 t+ m
45. if(res)
    / x, m9 G* e8 t* R! \
46. {

47. printf("Send Failed!\r\n");
    : b: d% u, \8 M9 A( d" R: ]% K
48. }
    * ?6 U" P8 k) [2 {$ _; n" _
49. else

50. {
    ) s, t7 {1 Z; ~) M8 H, d9 Q
51. printf("发送数据：%s\r\n",char_buf);
    " N: A- Y+ F: l9 E; U  C! L" M
52. }
      C. F; J" Y( J' a
53. }

54. res=CAN_Receive_Msg(rbuf);
    3 T6 Q: U% s, Q: D' N
55. if(res)

56. {
    & w4 C) N2 T( j* E3 k/ f
57. for(j=0;j<res;j++)
    / ]; G. P0 F% P- b6 m6 y* p# W
58. {
    0 V+ p1 i: y: E7 C! [7 B
59. char_buf[j]=rbuf[j]+0x30;
    1 c# Z& c% ~1 j$ A+ q
60. }
    & Y  e/ J- L- E! j  g& X
61. printf("接收数据：%s\r\n",char_buf);

62. }

63. i++;
    8 V- ~4 l+ b/ Q8 s1 h0 O( u2 l
64. if(i%20==0)

65. {
    5 t) l! y6 ]" l' Q+ |
66. led1=!led1;
    1 K& _# Z# `9 H& n6 B& w( {6 X
67. }
    % [* m" w& g  l) N/ B: \1 p, b
68. delay_ms(10);
    : K& e' C( \, z# |- L, q
69. }
    ' x: ]+ g$ S6 p1 v' w1 l
70. }

复制代码

    主函数实现的功能很简单，首先调用之前编写好的硬件初始化函数，包括SysTick 系统时钟，中断分组，LED 初始化等。然后调用我们前面编写的CAN1_Mode_Init 函数，我们将 CAN1 波特率设置为 500Kbps（波特率计算可参考前面内容），工作模式为正常模式 CAN_Mode_Normal。最后进入 while 循环，循环检测K_UP 和 K_DOWN 按键是否按下。如果 K_UP 键按下，通过 mode 值变化实现CAN1的工作模式的切换（正常/环回模式），并将切换的工作模式提示信息打印输出。如果 K_DOWN 键按下，调用 CAN1_Send_Msg 函数将数据发送出去，并将发送的数据内容打印输出，同时调用 CAN1_Receive_Msg 函数将发送的数据内容保存在 rbuf 数组内，通过串口打印输出。整个过程 D1 指示灯会间隔200ms闪烁，提示系统正常运行。

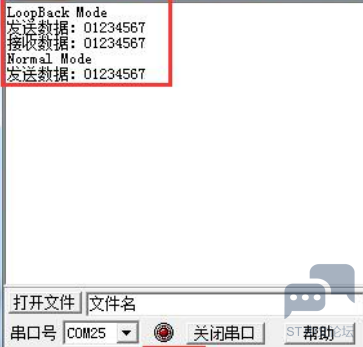

    将工程程序编译后下载到开发板内，可以看到 D1 指示灯不断闪烁，表示程序正常运行。默认我们设置的是正常模式，所以需要连接 2 块 STM32F1 开发板的CAN 接口才能互发数据（前提是两块开发板都下载了这个程序），当按下任意一块开发板上的 K_DOWN 键后，通过串口就可以查看它们的收发数据。如果想在串口调试助手上看到输出信息，可以打开“串口调试助手”，首先勾选下标号 1 DTR 框，然后再取消勾选。这是因为此串口助手启动时会把系统复位住，通过 DTR 状态切换下即可。然后设置好波特率等参数后，串口助手上即会收到串口发送过来的信息。（前提一定要用短接片将P16排针短接到 CAN 端，串口助手上先勾选下标号 1 DTR 框，然后再取消勾选）如下图所示：
