本实验使用到硬件资源如下：

（1）D1 指示灯

（2）K_UP 和 K_DOWN按键

（3）串口 1

（4）AT24C02

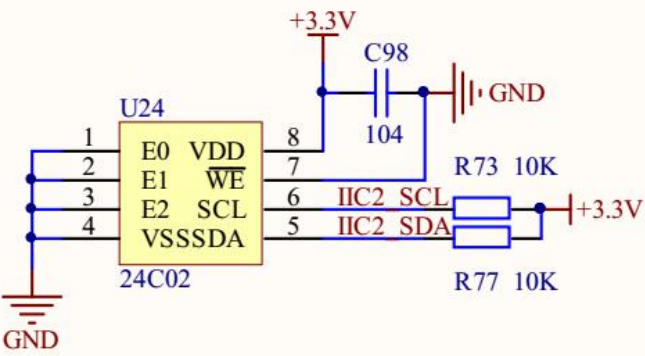

    D1指示灯、K_UP 和 K_DOWN 按键、串口 1 电路在前面章节都介绍过，这里就不多说，AT24C02（EEPROM）模块电路图如下图所示：

8 Y7 Q2 I: X& Y$ K/ P  D- T; {

! Z/ k' X; |/ u! G8 D

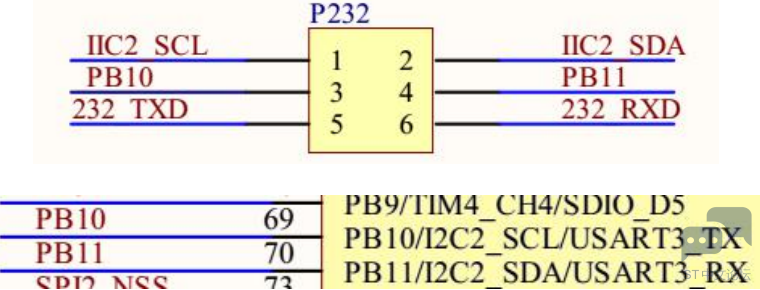

    从电路图中可以看到，24C02 芯片的 SCL 和 SDA 管脚连接 2*3 端子 P232上，因为 USART3 和 IIC2 在同一管脚PB10、 PB11， 为了能够独立使用 USART3 和IIC2，通过 P232 端子进行切换，如果 P232 端子的1、3 和 2、4 短接则使用 IIC2 功能即 EEPROM 实验，如果 3、5 和 4、6 短接，则使用 USART3 功能。切换到 IIC2时，管脚都上拉了一个 10K 的电阻。通过这两个管脚模拟 I2C 时序与24C02 通信，从STM32F1 芯片管脚功能图中可以看到这两个管脚本身也是 STM32F1 自带的硬件I2C2接口，所以也可以使用STM32F1 硬件 I2C 与 24C02 芯片进行通信。

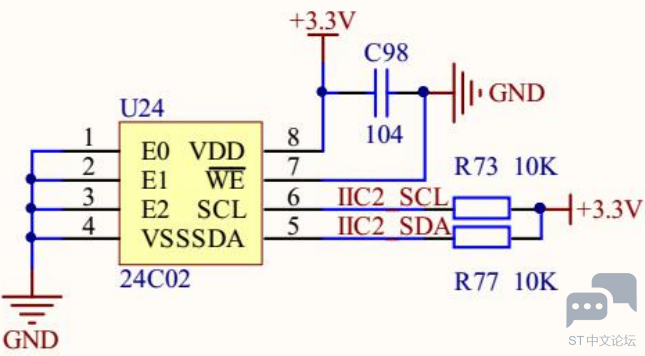

PZ6806D 开发板 AT24C02(EEPROM)电路：

    D1指示灯用来提示系统运行状态，K_UP 按键用来控制24C02 数据的写入，K_DOWN 按键用来控制 24C02 数据的读取，数据的写入与读取信息通过串口 1 将打印出来。
