编写好 I2C 和 AT24CXX驱动函数后， 接下来就可以编写主函数了， 代码如下：

1. /****************************************************************
   * u- r/ g, ?+ y# N
2. * 函 数 名 : main

3. * 函数功能 : 主函数

4. * 输 入 : 无
   + i: t% h. A. r3 H* w% k
5. * 输 出 : 无

6. *****************************************************************/

7. int main()
   8 u6 m3 _' Z- p
8. {

9. u8 i=0;
   7 c* a. G2 M4 P# \5 _% Q7 O) ~
10. u8 key;

11. u8 k=0;

12. SysTick_Init(72);

13. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //中断优先级分组 分2 组

14. LED_Init();

15. USART1_Init(9600);

16. KEY_Init();
    6 J- k, X; e+ c' E
17. AT24CXX_Init();

18. while(AT24CXX_Check()) //检测 AT24C02 是否正常

19. {

20. printf("AT24C02检测不正常!\r\n");

21. delay_ms(500);
    ( z# R8 q+ p" o  {, t* W5 f+ {
22. }

23. printf("AT24C02检测正常!\r\n");
    9 M1 R8 O$ V6 c+ _" a
24. while(1)

25. {
    4 x- w8 d; N1 e6 M" n
26. key=KEY_Scan(0);

27. if(key==KEY_UP)
    8 \+ f  \8 r8 J+ c1 o
28. {

29. k++;
    # k% f8 W* f% p0 W
30. if(k>255)

31. {
    . b% i% B- a% _% \( ]
32. k=255;
    / z" ?! S/ l9 R) g7 F- o
33. }

34. AT24CXX_WriteOneByte(0,k);

35. printf("写入的数据是：%d\r\n",k);

36. }

37. if(key==KEY_DOWN)

38. {

39. k=AT24CXX_ReadOneByte(0);

40. printf("读取的数据是：%d\r\n",k);
    5 O0 ^  b, E0 b; }/ _
41. }
    . K, G. i+ l8 \, P
42. i++;
    % ~5 j: [; s* V' H
43. if(i%20==0)
    * ~; B; n: f$ e. o
44. {
    " L* `: z6 y8 d+ l! \' e; Y6 t
45. led1=!led1;

46. }

47. delay_ms(10);

48. }

49. }

复制代码

5 H# s5 i% m  D1 \) ?

    主函数实现的功能很简单，首先调用之前编写好的硬件初始化函数，包括

SysTick 系统时钟，中断分组，LED 初始化等。然后调用我们前面编写的AT24CXX_Init 函数初始化 I2C 端口，接着调用 AT24CXX_Check 函数检测是否存在 AT24CXX 芯片，如果芯片存在就会输出“AT24C02 检测正常!”信息。最后进入 while 循环，调用KEY_Scan 函数，不断检测 K_UP 和 K_DOWN 按键是否按下，如果 K_UP 按键按下，将变量 k 值加 1 写入到 24C02 的地址0 内，并通过打印输出写入的值；当 K_OWN 按键按下，将 24C02 的地址 0 内数据读取出来保存到变量k 中，并通过打印输出读取的值。整个过程中 D1 指示灯会间隔 200ms 闪烁，提示系统正常运行。

实验现象

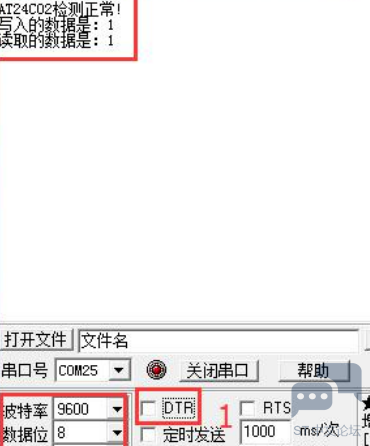

    将工程程序编译后下载到开发板内，串口会输出 AT24C02 检测正常信息，同时可以看到 D1 指示灯不断闪烁，表示程序正常运行。当按下 K_UP 按键后，将数据写入到 24C02 芯片内，同时串口打印输出写入的值；当按下 K_DOWN 按键后，读取 24C02 芯片内的值，同时串口打印输出读取的值。如果想在串口调试助手上看到输出信息， 可以打开 “串口调试助手” ，首先勾选下标号 1 DTR 框，然后再取消勾选。这是因为此串口助手启动时会把系统复位住，通过 DTR 状态切换下即可。然后设置好波特率等参数后，串口助手上即会收到串口发送过来的信息。（串口助手上先勾选下标号1 DTR 框，然后再取消勾选）如下图所示：

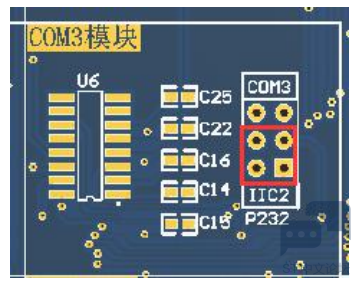

    实验说明：用户需要将 COM3 模块上的 P232 端子短接到IIC2 端，否则无法显示此功能，这个在硬件电路已经说过。开发板出厂默认已经短接到 IIC2 上，如下：

1 h4 P8 l( u- U% m6 l

8 G" Y+ z5 ?0 C* Q

    存储在 24C02（EEPROM）芯片内的值，掉电时都不会丢失。大家可以使用一个短接片将对应的 IIC 模拟 IO 口短接，重启下系统，这个时候就会看到初始化时会报“AT24C02 检测不正常!”（注意还是要按照前面操作串口助手的方法才能看到）。
