使用STM32 MCU和MPU连接PDM数字麦克风

[复制链接]
STMCU小助手 发布时间:2022-7-10 15:17
引言; N3 Y+ B4 V3 \! _. Q0 ?% _' n
数字MEMS(微机电系统)麦克风专为需要小尺寸、高音质、高可靠性和高经济效益的音频应用而设计。
. v6 K1 |7 k- v4 e% K4 m它们的封装尺寸小且噪声低,可在单个器件中实现多个麦克风,并通过提供免提人机界面、噪声消除和高质量音频捕获,促进了工业和消费类应用中音频技术的不断发展。
  }7 e* J4 Y; q0 f+ lSTM32 32位Arm® Cortex® MCU和STM32 Arm® Cortex®MCU提供各种音频功能和丰富的连接功能,包括串行接口和增强型声音捕获接口,使用户能够轻松地为基于麦克风的应用构建解决方案。
9 M4 D" X" z; p( y, ^本文档针对具有脉冲密度调制(PDM)输出的数字MEMS麦克风,描述了如何在单声道和立体声配置中使用SPI/I2S、SAI和DFSDM外设将麦克风连接到STM32 MCU和MPU。本应用笔记提供指南和基于CubeMX的示例,这些示例展示了如何正确地配置STM32器件,以便采集并处理来自麦克风的原始数据,并将其转换为标准音频数据。5 ?2 I* u( l8 v) a" P$ }% O

( J3 u4 z" X( o+ ^8 W+ M( k0 T1 PDM数字麦克风概述
- B# k: l2 n$ I6 E3 X本章提供PDM数字麦克风的简述和将其与STM32器件相连的基本案例。STM32 MCU和MPU是基于Arm®(a)的器件。1 ^, t1 o+ p7 o/ ~7 e& W  Z

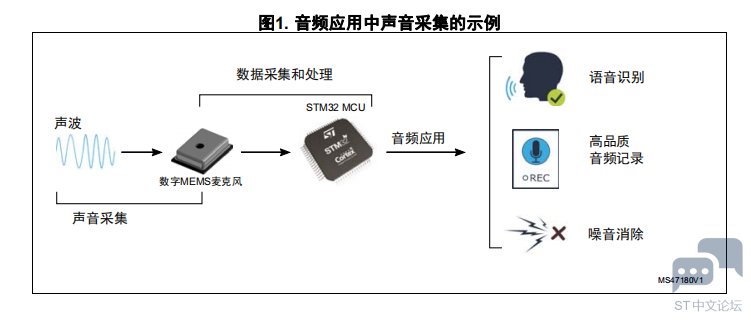

1.1 声音采集概述; w( j* l3 b. H1 b( v# e
数字MEMS麦克风是将声压波转换为数字信号的传感器。STM32 MCU和MPU通过特定外设从麦克风采集数字数据,这些数据经过处理并被转换为标准音频数据。然后,由微控制器按照目标音频应用处理音频数据。
- ]# k: _, E' `6 K" S+ c! ~3 U* c( \; y7 A
! ~) T# e/ |4 D* I6 B6 C; u! h; K9 B! u0 f+ H" N
1.2 PDM数字麦克风框图
  p4 g( ~$ ~- ~数字麦克风中的主要部件是MEMS传感器、放大器和PDM调制器。
; ~2 y5 ]% N. u+ f% i; ]2 C$ L% P2 [: F! `
{LS5P~$]_VG9LP9OMK8FCXL.png   s2 G3 c. |/ E4 r9 O( ~
1 I% Z2 v0 h  W" z

: B# V5 O& j! rMEMS传感器
% w! [! ?8 p8 t9 qMEMS传感器是一个可变电容,将声波导致的空气压力变化转换为电压。: P- y) K0 v$ E  J: M* O
. @" l% g0 F. ?3 |0 X6 K2 @
放大器+ c" O8 ?1 X8 y, ^1 A+ X# o% Q
放大器对MEMS传感器提供的电压进行缓冲,并向PDM调制器提供足够强的信号。: m/ Z' e' R1 k  j
2 \& U- w2 Q7 Y4 c6 {7 l/ }, W
PDM调制器# t. v, G+ L! \1 z+ ]
PDM调制器将缓冲模拟信号转换为串行脉冲密度调制信号。时钟输入(CLK)用于控制PDM调制器。ST数字麦克风的时钟频率范围在1 MHz至3.25 MHz之间。该频率定义生成离散时间表示(PDM比特流)的放大器模拟输出信号采样频率。
$ R/ ?! \$ w  ~
8 L9 ~6 I. ?5 F0 ~& ^2 U2 ]通道选择
; P9 b& @& B6 w) t+ `麦克风的输出被驱动至所选时钟边沿上的合适电平,然后进入高阻抗状态并持续另外半个时钟周期。通道选择定义数字麦克风输出有效数据的时钟边沿。LR引脚必须连接到Vdd或GND。

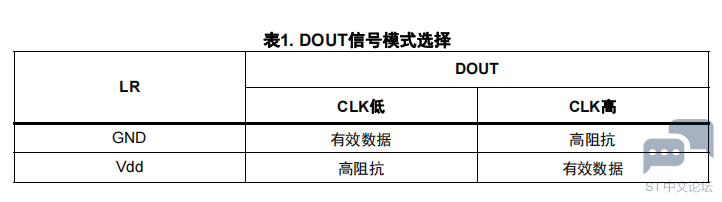

' D6 I% C( a  R* ?) a1 u- b表 1显示了如何选择DOUT信号模式。
3 a' k, s$ l- H; V4 m! F
9 H) V. D. W# g9 ` [8(PLL5TX%EXAB`ZIHLUIR7.png
9 Z' A: f4 s! @* `0 i  n3 ^/ `+ o2 C2 Y" a5 }. a
电源1 d# w' _) @+ X
电源为不同数字麦克风组件供应Vdd和GND。由于任何波动都可能在输出上生成噪声,因此应提供正确的电源。
; k' p  H6 Z- U% S+ o5 ^; H7 \& D0 s; Q) B; k6 N6 {
) Q6 _5 R  x: h: S/ E) v8 ~
引脚说明
( c5 I- |0 p7 u# \+ k7 ~- f( l" H
& r  e0 z. }: O1 U
+ I5 o% o" Z9 U, P1.3 基础数字麦克风连接
8 G7 H% q  J0 [& f" Y单声道模式( Y# B5 r4 B8 m5 ]1 j
在该模式下,LR引脚可以连接到Vdd或GND。6 @6 t  K1 g5 X, d2 O2 Z5 @; K
/ Z; `/ G4 j) W6 N3 P

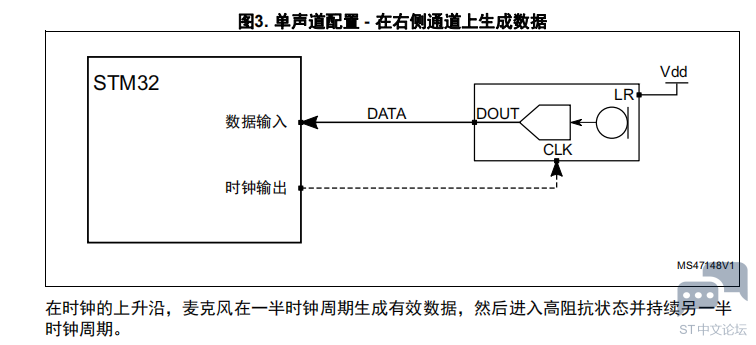

LR引脚连接到Vdd
! l1 X- _9 o7 b" \$ l1 ^" y! m* v1 H, V5 M* P* j
Y9HL~]RLN1[`~6@$$J(GVOX.png * q2 j; y( R2 C& R" E1 w' O

" g( ~9 O1 r7 B4 I) T6 ~& P$ H C~0IBOS13K`WC8)V~A0FT5J.png 7 {1 i2 E1 A5 e5 V: P& X4 p9 Y
/ p& _  W* a0 a1 M1 _/ C4 u
2 n, K" a/ s! A2 O: a: ~0 b6 p. ]: Z' h% g2 R# V
2 r9 D4 a4 |* `. |# v/ ^% g6 N3 F/ P2 H+ |! u
1 ^! y5 e! E' p4 h  v+ s# {5 @
) @+ b. k5 H% W' e" ~: j% n4 N, B1.4 PDM和PCM信号

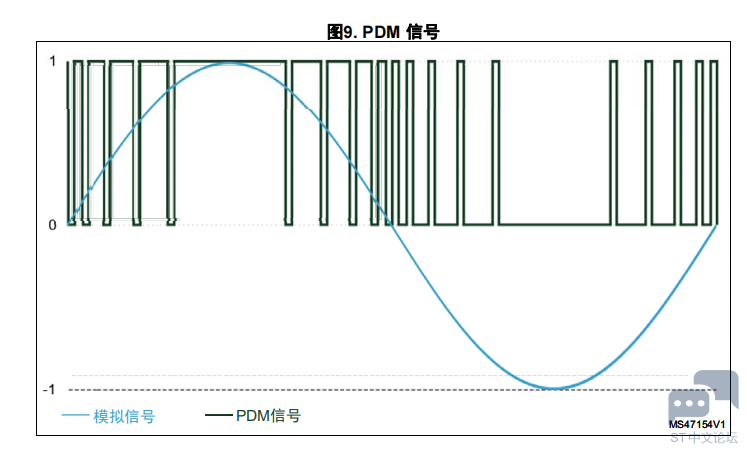

7 o6 O; ?+ ]0 z, v1.4.1 脉冲密度调制(PDM), J& U8 s& _* X6 y
PDM是一种调制形式,用于表示数字域中的模拟信号。它是1位数字采样的高频数据流。在PDM信号中,脉冲的相对密度对应于模拟信号的幅度。大量的'1'对应于高(正)幅度值,而大量的'0'对应于低(负)幅度值,交替的'1'和'0'对应于幅度值0。 - O+ D+ o' X7 c. w2 X* D

' R" }" F4 Y# d6 q& u, b `7H0KVDVPM77QS7@QVO4[{X.png
) D/ v& K. h; {* X

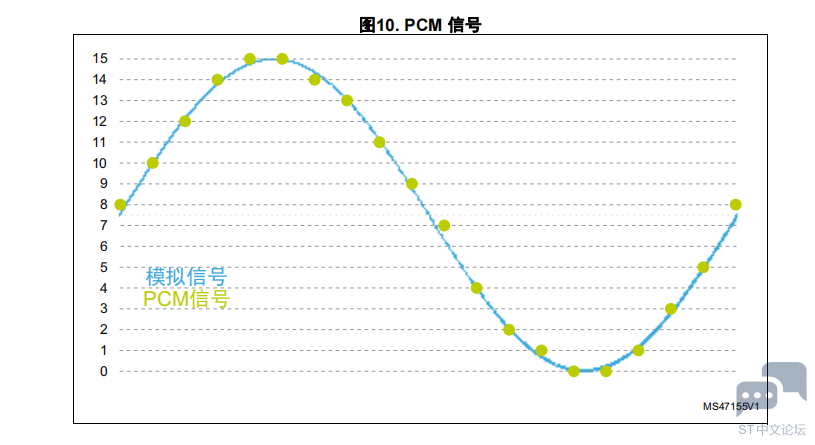

  B+ H1 u8 S  c9 W4 y1.4.2 脉冲编码调制(PCM) + ?$ S) H5 i: ]; }+ ?1 o
在PCM信号中,具体的幅度值被编码为脉冲。/ {8 a) ?4 O' A7 E
PCM流有两个基本属性,它们决定了流相对于原始模拟信号的保真度:
. X6 t, U/ {( j8 T- c• 采样率
  q; o4 I( [, V. ~" j8 r: ?• 位深( {! K' @5 @1 L* g
采样率是为了以数字方式表示信号,每秒采集的信号样本数。位深决定了每个样本中信息的位数。
& p+ X0 Q: b( t* j6 d
' p, {( b5 C4 H) y( u ~LR@5CZ29E{MKM5}E33QKND.png
  C# B  B6 j& U( |+ _; \- p1 s
- s# K! ]$ e; U: b' L, P1.4.3 PDM到PCM的转换
4 b% }# E2 Q3 q) H# G) m4 g! _3 x* k# g为了将PDM流转换为PCM样本,需要对PDM流进行滤波和抽取。9 b( w& r& j% ~$ d/ Z
在抽取阶段,PDM信号的采样率降低至目标音频采样率(例如,16 kHz)。通过在每M个样本中选择一个,将采样率降低为1/M。因此,PDM数据频率(麦克风时钟的频率)是应用所需的目标音频采样频率的M倍,其中M为抽取因子。
% P3 l) V! p% j; @3 t+ kPDM频率 = 音频采样频率 × 抽取因子抽取因子通常处于48至128的范围之内。
8 `3 f% x; v" f: m% |抽取阶段之前有一个低通滤波器,用于避免混叠导致的失真。3 [* k2 T! r( J4 e

4 c- }. c' X' T# w/ Y3 y/ v1.5 声学参数2 {% o* V) X% `/ m: G+ ?
1.5.1 灵敏度
+ o0 W. Q! ]; P" a! i; n0 o  Y灵敏度是数字麦克风就给定声学参考信号输出的电信号的电平(单位为dBFS)。
$ _; O6 \2 w4 h  R) c& a" ]通常使用1 kHz、1 Pa(或94 dBSPL)的音调作为参考信号给出麦克风的灵敏度。9 r% G0 P' g2 r6 H% b

+ O& j4 l" x  }7 l  e/ ~2 Q1.5.2 信噪比(SNR)
9 y4 g/ O) Q0 r. N6 p2 DSNR表示在麦克风输出处,参考信号(94 dBSPL@1kHz)与残余噪声量之比。
1 F9 ~) g% F. ]) r8 G更高SNR可提供更高的语音清晰度和远端(免提听筒)可理解性。$ ?/ o' g: f; l

" H1 x3 U2 g/ [+ D& B, Y% C1.5.3 声学过载点(AOP); X. A9 U+ f% N
AOP是麦克风在失真可接受的情况下能够捕获的最大声学信号(一些规范允许声学过载点有最多10%的失真)。
' D4 a! W6 j0 a5 P/ ~! V, n( e
7 V* S& R( L, Q9 V/ j# J) M* F1.5.4 电源抑制比(PSRR)4 H' R: I6 `  R+ A, h
PSRR参数量化了麦克风对电源变化所产生的噪声的抑制能力。+ N. P' N& ]( }& N

, G+ x# ^' t, i4 o) M. U* ]; {' Y1.6 数字麦克风的附加价值
# t) A- \* w& p) a/ `6 N$ G! B+ F- C/ p4 ~3 l# Z, U
%OW)(O0@58YM`{KHMJWTP37.png " ?8 n& i( S) S- a

( U6 n& g7 B1 U5 V$ F+ B5 M
8 }* a% Q# {# ]4 B  |7 n* ]1.7 可用的ST数字麦克风7 R& n9 {& ?  v4 [5 n
表 4所示为可用的ST数字麦克风。2 ~: |6 P  t6 Q# T9 r

. O- O) k1 v2 I$ C7 W# ^# g VU}628ZME}Z{Q$F{EG)J}(2.png
9 a  Y6 \- D; _2 j, L. ~
- h) J: M  @% f7 \" K完整版请查看:附件
. ^) o) }& k7 E4 S

使用STM32 MCU和MPU连接PDM数字麦克风.pdf

下载

1.95 MB, 下载次数: 16
