【经验分享】STM32实例-内部温度传感器实验

[复制链接]
STMCU小助手 发布时间:2022-6-28 18:33
    我们介绍过了 ADC模数转换实验, 知道 ADC 内部有一个通道连接着芯片
的温度传感器,这次就来学** STM32F1 的内部温度传感器。要实现的功能是:通过芯片内部温度传感器读取温度,并将读取的温度数据打印出去,
D1 指示灯闪烁提示系统正常运行。学习时可以参考ADC 模数转换实验或者参考《STM32F10x 中文参考手册》-11 模数转换器(ADC)-11.10 章节,特别是寄存器介绍部分。

$ k( v# o( U( T: n8 x( q* y
STM32F1 内部温度传感器简介

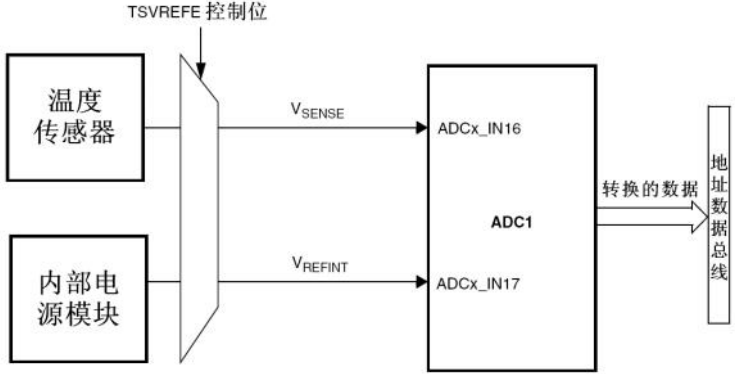

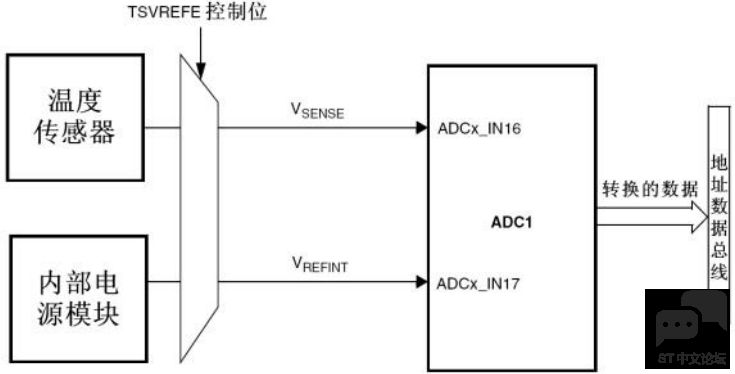

    STM32F1 内部含有一个温度传感器,可用来测量 CPU 及周围的温度(TA)。此温度传感器与 ADC1 内部输入通道相连接,内部温度传感器连接通道框图如下图所示。它连接在ADC1_IN16 上。ADC1 可以将传感器输出的电压转换成数字值。STM32F1 的内部温度传感器支持的温度范围为:-40~125 度,精度为±1.5℃左右。
    STM32F1 内部温度传感器的使用很简单,只要初始化下 ADC1_IN16 通道,并激活其内部温度传感器通道就差不多了。关于 ADC 的初始化,我们在上篇文章已经进行了详细的介绍,这里就不多说。接下来我们介绍一下和温度传感器设置相关的 2 个地方。
(1)要使用 STM32F1 的内部温度传感器,必须先激活 ADC 的内部通道,
这里通过 ADC_CCR 的 TSVREFE 位( bit23)设置。设置该位为 1 则启用内部温度传感器,否则关闭内部温度传感器。
(2)STM32F103ZET6的内部温度传感器固定的连接在 ADC1_IN16上, 所以,我们在设置好 ADC1 之后只要读取通道 16 的 AD 值,就知道温度传感器返回来的电压值了。根据这个值,我们就可以计算出当前温度。计算公式如下:
  1. T(℃) ={( V25 - Vsense) /Avg_Slope}+25
复制代码
( g3 U* c: m* I  \1 A1 Z, U  J
    公式中:V25=Vsense 在 25 度时的数值(典型值为:1.43V)。
    Avg_Slope=温度与 Vsense 曲线的平均斜率(单位为 mv/℃或 uv/℃)(典型值为4.3mV/℃)。通过上面公式,我们就能非常方便的计算出当前内部温度传感器测试的温度。
5 Z; c2 c* c- e0 M6 e
内部温度传感器配置步骤
    接下来我们介绍下如何使用库函数对内部温度传感器进行配置。这个也是在编写程序中必须要了解的。具体步骤如下:(ADC 相关库函数在stm32f10x_adc.c和 stm32f10x_adc.h 文件中)
(1)初始化 ADC1_IN16相关参数,开启内度温度传感器
    ADC1_IN16 的初始化步骤与上一章介绍 AD 模数转换实验一样,这里我们只需要开启内部温度传感器即可,调用的库函数为:
  1. ADC_TempSensorVrefintCmd(ENABLE);//打开 ADC 内部温度传感器
复制代码

, F* D5 N+ J6 g4 p
(2)读取 ADC1_IN16 AD值,将其转换为对应温度: Q& Y# O3 ?6 y# V6 ~7 b
    上一步配置好后, 我们就可以读取温度传感器的电压值, 根据温度计算公式,可以求出对应电压值的温度,具体方法与上一篇ADC文章介绍的一样。
    本实验使用到硬件资源如下:
(1)D1 指示灯
(2)串口 1
(3)内部温度传感器
    D1 指示灯、串口 1 电路在前面章节都介绍过,这里就不多说,至于内部温度传感器它属于 STM32F1芯片内部的资源,连接的是 ADC1_IN16通道。
    要实现的功能是:通过芯片内部温度传感器读取温度,并将读取的温度数据打印出去,D1 指示灯闪烁提示系统正常运行。程序框架如下:
(1)初始化内部温度传感器(初始化 ADC1_IN16,开启温度传感器)
(2)编写温度读取函数
(3)编写主函数
    前面介绍内部温度传感器配置步骤时, 就已经讲解如何初始化内部温度传感器。下面我们打开“内部温度传感器实验”工程,在 APP工程组中可以看到添加了 adc_temp.c 文件(里面包含了内部温度传感器驱动程序),在 StdPeriph_Driver 工程组中添加了 stm32f10x_adc.c 库文件。
    ADC 操作的库函数都放在stm32f10x_adc.c 和 stm32f10x_adc.h文件中,所以使用到 ADC 就必须加入 stm32f10x_adc.c 文件,同时还要包含对应的头文件路径。
    这里我们分析几个重要函数,其他部分程序大家可以打开工程查看。
内部温度传感器初始化函数7 D! s0 G* b) @  u2 V
    要使用内部温度传感器,我们必须先对它进行配置。初始化代码如下:
  1. /****************************************************************
    , i$ a+ k/ B2 ^: K' r$ K
  2. * 函 数 名 : ADC_Temp_Init) y6 q* O4 ]- @5 [' k, L, H. z
  3. * 函数功能 : ADC_Temp 初始化函数
    ) }# ]1 {7 p) J3 X
  4. * 输 入 : 无
    7 ~( z& p1 v" a2 F  x
  5. * 输 出 : 无
      y/ Z9 y; a) C9 l9 N# b3 c0 Z
  6. *****************************************************************/8 H" {4 ?5 X* Y; T2 Z
  7. void ADC_Temp_Init(void)
    ' @; O8 g/ B& e& F
  8. {
    ; X% T/ t7 \5 K
  9.   ADC_InitTypeDef ADC_InitStructure;" f6 ~; ~& c% f& r# F# m& v+ J" }
  10.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
    6 f( u) R# _: x4 i
  11.   RCC_ADCCLKConfig(RCC_PCLK2_Div6); // 分 频 因 子 6 时 钟 为72M/6=12MHz
    # @1 m, r$ O4 ]1 q& Q# s
  12.   ADC_TempSensorVrefintCmd(ENABLE);//打开 ADC 内部温度传感器4 H  W' c/ K4 x5 G3 t/ A
  13.   ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC 工作模式:ADC1 和 ADC2 工作在独立模式( ]5 r; t# y; ^- V- r
  14.   ADC_InitStructure.ADC_ScanConvMode = DISABLE;//非扫描模式4 H* r  B; [9 J! e- @  D- ~* B& _8 q7 j
  15.   ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//关闭连续转换
    + S* r# g0 N' M1 S8 R# |
  16.   ADC_InitStructure.ADC_ExternalTrigConv =
    " p! m7 j$ n6 k. T
  17.   ADC_ExternalTrigConv_None;//禁止触发检测,使用软件触发2 q" F3 @' ^0 n2 n# V1 e* G8 L# c
  18.   ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐! u$ W* o! P6 Y  @  Z7 m
  19.   ADC_InitStructure.ADC_NbrOfChannel = 1; //1 个转换在规则序列中 也就是只转换规则序列14 q) L' E7 _7 {
  20.   ADC_Init(ADC1, &ADC_InitStructure);//ADC 初始化
    ' L+ _0 @, `5 W. z* l$ T
  21.   ADC_Cmd(ADC1, ENABLE);//开启 AD 转换器
    7 k4 y. b- {' ]4 C
  22.   ADC_ResetCalibration(ADC1);//重置指定的 ADC 的校准寄存器
    + B4 F- r, b; q6 _0 N5 l! Y
  23.   while(ADC_GetResetCalibrationStatus(ADC1));//获取 ADC 重置校准寄存器的状态
    , m, L' P9 J6 ^, U
  24.   ADC_StartCalibration(ADC1);//开始指定 ADC 的校准状态
    & D4 d2 [. M- f( q  q
  25.   while(ADC_GetCalibrationStatus(ADC1));//获取指定 ADC的校准程序
      Q9 I0 }8 j* K& h2 o$ J5 ?
  26.   ADC_SoftwareStartConvCmd(ADC1, ENABLE);//使能或者失能指定的ADC的软件转换启动功能  \" {( `9 ^" l$ Y2 q& K1 o( t
  27. }
复制代码
- O0 Y: z: C" r. @8 ]% X; ~* f& H
    该 函 数 功 能 很 简 单 , 初 始 化 ADC1_IN16 通 道 , 并 且 调 用ADC_TempSensorVrefintCmd 函数开启内部温度传感器, 初始化过程与ADC模数转换实验几乎一模一样。
温度读取函数
    当初始化内部温度传感器后,就可以读取温度值,代码如下:
  1. /****************************************************************
    % w* L0 D6 Z* l1 w5 w/ J
  2. * 函 数 名 : Get_Temperture) a. z9 C. x# i5 o* a8 J
  3. * 函数功能 : 获取温度值6 R* Q3 E8 m' u1 t2 D
  4. * 输 入 : 无
    ! L+ B' y$ l& ~
  5. * 输 出 : 温度值(扩大了 100 倍,单位:℃)
    : p) T! ~/ M9 B1 t7 h. R6 M& _& S
  6. *****************************************************************/
    6 e# v4 j! I$ d5 {; E& d1 N
  7. int Get_Temperture(void)
    6 q& ?" G  r$ U) U+ Z' _- T9 e+ U
  8. {$ h, A  W9 d' n& c
  9.   u32 adc_value;
    : P' `/ R* c+ n2 V" U
  10.   int temp;- U. {5 `! o. F
  11.   double temperture;7 \) r' V1 X3 v0 L. o
  12.   adc_value=Get_ADC_Temp_Value(ADC_Channel_16,10); //读取通道 16内部温度传感器通道,10次取平均
    7 \  l' J) b9 n: ^
  13.   temperture=(float)adc_value*(3.3/4096); //电压值
    ! c" @/ K% ]% w. `& x. {
  14.   temperture=(1.43-temperture)/0.0043+25; //转换为温度值
    . J7 Z) k8 q2 f2 j4 u
  15.   temp=temperture*100; //扩大 100 倍.
    9 U, h, H7 K1 L# N/ i
  16.   return temp;9 X% }8 J  f+ V+ U% P4 _6 b' V
  17. }
复制代码

) h+ r1 |0 k7 I3 J$ `, U# z; B% w
    温度读取函数代码比较简单,首先读取 ADC1_IN16 通道的AD 值,然后将其转换为电压值,根据温度计算公式就可以得到对应的温度值,最后将其放大100倍作为函数值返回,温度值有正负,所以返回值类型为 int。
( `. Y1 {9 J& E/ b" [+ j
主函数
    编写好内部温度传感器初始化和温度读取函数后, 接下来就可以编写主函数了,代码如下:
  1. /****************************************************************
    * t/ Q) F& I9 U
  2. * 函 数 名 : main
    5 u/ {. U; S/ I
  3. * 函数功能 : 主函数# S# W7 w5 C* E  b( }1 E% b
  4. * 输 入 : 无% T. _6 U) `9 _
  5. * 输 出 : 无
    ) i1 z/ ]' O/ L3 V  g) F) h
  6. *****************************************************************/
    7 f! y# U# \7 v2 h" m  ?, @
  7. int main()
    , H2 f& V) J: l2 ~/ u) K
  8. {2 O# z/ r' t8 x. D; X1 }
  9.   u8 i=0;
    + ?- I1 U3 ^) U% ?% w, D% P
  10.   int temp=0;
    - l  R% l( v7 ]% `$ E# a8 {
  11.   SysTick_Init(72);
    ' T7 D) {  Z8 z+ P. b' Z
  12.   NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //中断优先级分组 分2组
    ( v, n! S( ^- R
  13.   LED_Init();
    * @% Z  h6 r, h# ^. L
  14.   USART1_Init(9600);9 ?( E) P* y1 f$ s$ p
  15.   ADC_Temp_Init();
    ; s) C7 o; L/ T: O- p8 a
  16.   while(1)
      A- Y! Q" P& i4 }) M
  17.   {. x0 a0 T: K6 ]5 R. B6 ]
  18.     i++;
    2 d% J8 G( I( \: E8 Y
  19.     if(i%20==0)
    $ [4 h7 ]$ t7 z: ~3 c1 G
  20.     {
    # P- J7 j9 N" Z1 w- v
  21.       led1=!led1;+ D9 x1 P7 g' ~  ?5 ^
  22.     }+ c( J5 ^6 P) K. J1 W  R
  23.     if(i%50==0)1 x( a3 |/ T5 O) f0 K- P
  24.     {6 ^1 g; J" k/ z8 P* g
  25.       temp=Get_Temperture();  Q" _# e6 |: y+ O
  26.       if(temp<0)
    5 R6 C/ i! B* _) q
  27.       {
      d; J) z9 ?' p# T
  28.         temp=-temp;
    ! y$ j/ E& P8 O4 B! P5 s
  29.         printf("内部温度检测值为:-");
      @' {9 w# I# y. _* ~2 X
  30.       }
    * J3 U5 p4 |% \1 X
  31.       else0 N" D6 t& ?8 A4 a( e
  32.       {
    2 b" U7 a; W  k7 g( c
  33.         printf("内部温度检测值为:+");
    7 B9 m  |4 T5 I8 h, z
  34.       }
    . q1 C9 A6 k% P% R  m! X  n( W$ D* w
  35.       printf("%.2f°C\r\n",(float)temp/100);
    2 J2 i+ v3 F& L
  36.     }
    5 V1 N+ c" o1 ?8 T4 A' Z: T
  37.     delay_ms(10);0 p- J0 f! u+ a+ L
  38.   }
    / e& H6 Z0 I% t0 b+ D5 q- g
  39. }
复制代码
5 J1 E5 l: C" m. J* {1 p: }- O
    主函数实现的功能很简单,首先调用之前编写好的硬件初始化函数,包括SysTick 系统时钟,中断分组,LED 初始化等。然后调用我们前面编写的
ADC_Temp_Init 函数,最后进入 while 循环,间隔 500ms读取一次温度,判断读取的温度是正温度还是负温度,最后打印温度数据,在输出温度数据时,要记得除以 100,因为读取的温度值是放大了 100 倍的。D1 指示灯会间隔200ms闪烁,提示系统正常运行。

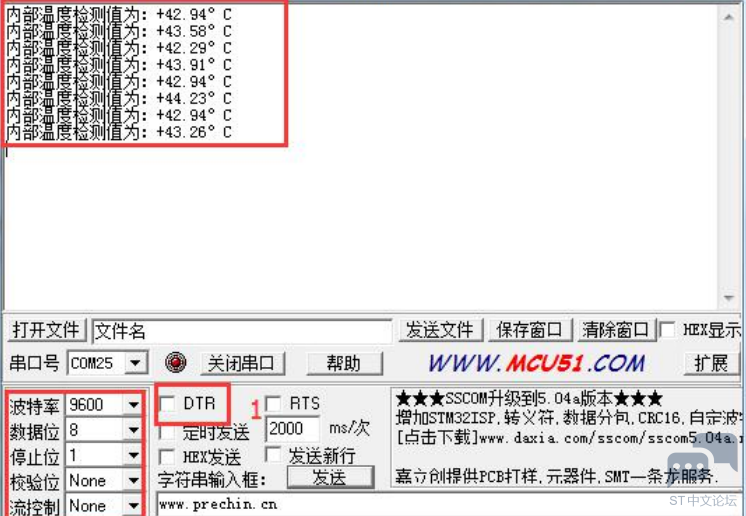

    将工程程序编译后下载到开发板内,可以看到 D1 指示灯不断闪烁,表示程序正常运行。串口不断打印读取的温度数据,如果想在串口调试助手上看到输出信息,可以打开“串口调试助手”,首先勾选下标号 1 DTR 框,然后再取消勾选。这是因为此串口助手启动时会把系统复位住,通过 DTR 状态切换下即可。然后设置好波特率等参数后,串口助手上即会收到 printf 发送过来的信息。(串口助手上先勾选下标号 1 DTR 框,然后再取消勾选)如下图所示:

% w% K) S5 K+ Q% F7 j+ h
    注:由于芯片工作会发热,所以内部温度传感器检测的温度通常会高于实际温度,这也是不使用芯片内部温度传感器来检测环境温度的原因。
