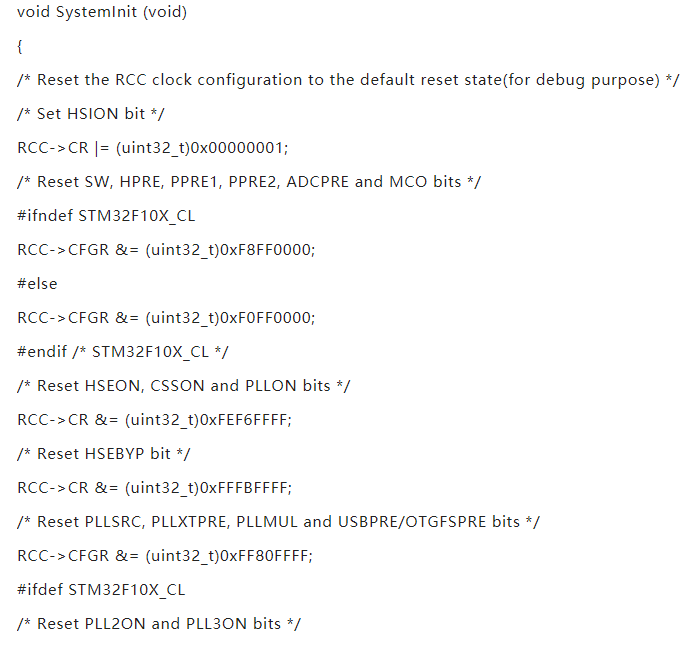

在前面推文的介绍中，我们知道STM32系统复位后首先进入SystemInit函数进行时钟的设置，然后进入主函数main。那么我们就来看下SystemInit()函数到底做了哪些操作，首先打开我们前面使用库函数编写的LED程序，在system_stm32f10x.c文件中可以找到SystemInit()函数，SystemInit()代码如下：

---

void SystemInit (void)
2 z- t5 ]$ I4 T( M/ G{
) L: l, s( A% X  h, X6 Y/* Reset the RCC clock configuration to the default reset state(for debug purpose) */
/* Set HSION bit */
, u1 y6 z/ _" R7 {RCC->CR |= (uint32_t)0x00000001;
/* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */
#ifndef STM32F10X_CL
5 }! x, I5 m9 C* z# N* mRCC->CFGR &= (uint32_t)0xF8FF0000;
- z8 E3 m) J- r6 _* `' O# K. a#else
8 ~9 R; c" O  X% ERCC->CFGR &= (uint32_t)0xF0FF0000;
5 g0 R. |- O* c& f6 H8 Z4 |8 ^  }#endif /* STM32F10X_CL */
" t$ Z! l) k% u& N" ?* r5 @0 B/* Reset HSEON, CSSON and PLLON bits */
RCC->CR &= (uint32_t)0xFEF6FFFF;
, E7 }" v0 f* _7 i/ T& H0 m8 g* Q/* Reset HSEBYP bit */
RCC->CR &= (uint32_t)0xFFFBFFFF;
/* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */
- g) o: A% `# ~1 U4 A' t. pRCC->CFGR &= (uint32_t)0xFF80FFFF;
- B1 f& {0 `0 v7 c2 e/ V#ifdef STM32F10X_CL
/* Reset PLL2ON and PLL3ON bits */
$ q7 U( z5 ]! ~RCC->CR &= (uint32_t)0xEBFFFFFF;
7 y# Q! L" \( c' `

/* Disable all interrupts and clear pending bits */
+ r* M- f" k! C" G2 o1 ERCC->CIR = 0x00FF0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined
4 i* E. }; {9 QSTM32F10X_HD_VL)
8 P0 y  N1 O# B' _0 ]/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
2 W7 |3 C! {% i& p6 W. n/* Reset CFGR2 register */
7 j3 w& _6 b7 M! HRCC->CFGR2 = 0x00000000;
: F& _; E# m+ Y8 b1 f6 r#else
; V0 U  ]$ o8 B# X2 M/* Disable all interrupts and clear pending bits */
. c- \& H3 o" G/ P$ v8 m) wRCC->CIR = 0x009F0000;
, @* L+ R8 B/ u( R$ ?$ u7 T; x# K4 H#endif /* STM32F10X_CL */
#if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined
STM32F10X_HD_VL)
$ i% c1 P1 y3 T; X! _% {$ w8 R" C9 F#ifdef DATA_IN_ExtSRAM
SystemInit_ExtMemCtl();
#endif /* DATA_IN_ExtSRAM */
#endif
/* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */
/* Configure the Flash Latency cycles and enable prefetch buffer */
SetSysClock();
#ifdef VECT_TAB_SRAM
  J. v# k4 G3 ]* b- y0 ?2 {) T6 M' TSCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */
- j3 s/ a0 i1 f7 b$ H#else
SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in
- k% V9 P2 b  k8 JInternal FLASH. */
6 R4 f& i  d* L8 |. {#endif
6 q/ M. o7 A6 Y; G5 a}

---

SystemInit函数开始通过条件编译， 先复位RCC寄存器，同时通过设置CR寄存器的HSI时钟使能位来打开HSI时钟。默认情况下如果CR寄存器复位，是选择HSI作为系统时钟，这点大家可以查看RCC->CR寄存器相关位描述可以得知，当低两位配置为00的时候（复位之后），会选择HSI振荡器为系统时钟。也就是说，调用SystemInit函数之后，首先是选择HSI作为系统时钟。在设置完相关寄存器后才换成HSE作为系统时钟，接下来SystemInit函数内部会调用SetSysClock()函数。这个函数内部是根据宏定义设置系统时钟频率。函数如下：

---

static void SetSysClock(void)
, ?+ c0 j% ~# @{

#ifdef SYSCLK_FREQ_HSE

SetSysClockToHSE();

#elif defined SYSCLK_FREQ_24MHz

SetSysClockTo24();

#elif defined SYSCLK_FREQ_36MHz
SetSysClockTo36();
- y. m' C/ K$ Q) m. W, M#elif defined SYSCLK_FREQ_48MHz
- T7 v7 v  {1 @$ B9 u4 rSetSysClockTo48();
2 B: S# T- |) f2 |' o; f$ ^#elif defined SYSCLK_FREQ_56MHz
SetSysClockTo56();
0 p' x7 Y4 L  d1 G# |#elif defined SYSCLK_FREQ_72MHz
SetSysClockTo72();
#endif

}

---

  在system_stm32f10x.c文件的开头就有对此宏定义，系统默认的宏定义是72MHz，如下：

---

#define SYSCLK_FREQ_72MHz 72000000
- F, z# D! ^6 L2 X

---

  如果你要设置为36MHz，只需要注释掉上面代码，然后加入下面代码即可：

---

#define SYSCLK_FREQ_36MHz 36000000
8 |+ G$ K( i' b: D% Q$ h

---

  根据该函数内部实现过程可知，直接调用SetSysClockTo72()函数，此函数功能是将系统时钟SYSCLK设置为72M，AHB总线时钟设置为72M，APB2总线时钟设置为72M，APB1总线时钟设置为36M，PLL时钟设置为72M。函数具体实现大家可以打开库函数查看，这里我们就不截取出来。如果SystemInit内实现过程看不懂没有关系，大家只要知道SystemInit函数执行完，时钟大小设置如下：

---

SYSCLK（系统时钟） =72MHz
* \6 A: J$ x- O) S) a! k9 O/ gAHB 总线时钟(HCLK=SYSCLK) =72MHz
APB1 总线时钟(PCLK1=SYSCLK/2) =36MHz
APB2 总线时钟(PCLK2=SYSCLK/1) =72MHz
' c) W; t8 k3 Y- @PLL 主时钟 =72MHz
9 p( i4 ]( v7 f: t; k$ `( ~. }0 c

---

       在STM32中，这些时钟值是要熟悉的。
