【经验分享】STM32入门系列-创建寄存器模板

[复制链接]
STMCU小助手 发布时间:2022-7-2 13:00
    介绍如何使用 KEIL5 软件创建寄存器模板, 方便之后使用寄存器方式来操作STM32开发板上的LED,让大家创建属于自己的寄存器工程模板。
+ Z7 e' O* y- G
获取工程模板的基础文件
    首先我们在电脑任意位置创建一个文件夹,命名为“寄存器模板创建”,然后在其下面新建 2 个文件夹,如下:
9 e0 t* |4 Y, I5 m$ K* y# K, G8 g
    Obj 文件夹: 用于存放编译产生的 c/汇编/链接的列表清单、 调试信息、hex文件、预览信息、封装库等文件。
    User 文件夹: 用于存放用户编写的 main.c、 STM32F1 启动文件、stm32f10x.h头文件。
    我们需要将寄存器工程模板所需的基础文件 main.c、STM32F1 启动文件及stm32f10x.h 头文件放入到 User 文件夹内。在工程实例的User文件夹内可以找到这三个文件。复制后 User 文件夹内文件如下:
6 ?  Z3 p8 m- s  _$ V! h3 S/ N
0 i$ }) B3 W5 Q+ ?" A! X, w
创建寄存器工程
    打开 KEIL5 软件,新建一个工程,工程名根据喜好命名,但是要注意使用英文,如果使用中文名可能会出现一些奇怪的错误,这里我们命名为 Template,直接保存在 “寄存器模板创建”文件夹下。具体步骤如下:
& J0 \0 Q4 w  Q+ {3 J0 H/ I/ ^
- @( |1 ~1 ^. J1 r6 E0 e( x7 [
    根据你开发板使用的 CPU 具体的型号来选择,如果这里没有出现你想要的CPU型号,或者一个型号都没有,那么肯定是你在安装 KEIL5 软件的时候没有添加芯片包,KEIL5 不像 KEIL4 那样自带了很多 MCU 的型号,KEIL5 需要自己添加,可以参考我们视频 KEIL5 软件的安装。
    选择完 CPU 点击 OK 后会弹出在线添加固件库文件的界面,我们在使用寄器操作 STM32 的时候不需要此步,所以直接关闭即可。

$ U5 V7 k: L5 t8 ?, z0 W$ \. \( L4 }
给工程添加文件

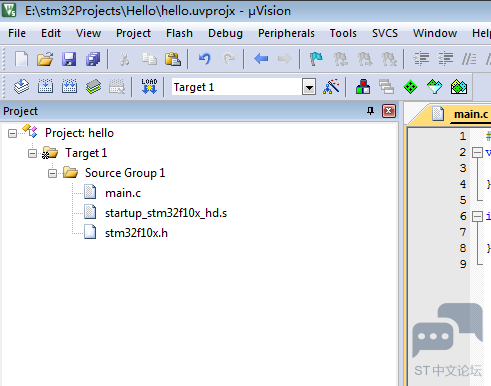

    在新建的工程中添加文件,双击Group 文件夹就会出现添加文件的路径,然后选择文件即可。添加文件完成后工程组如下:
3 p! \' j& _% l' x* w1 R
配置魔术棒选项卡
    这一步的配置工作非常重要,很多人自己编写程序编译后发现找不到 HEX文件,还有的人做后面 printf 实验时打印不出信息,这些问题都是在这个地方没有配置好导致的。

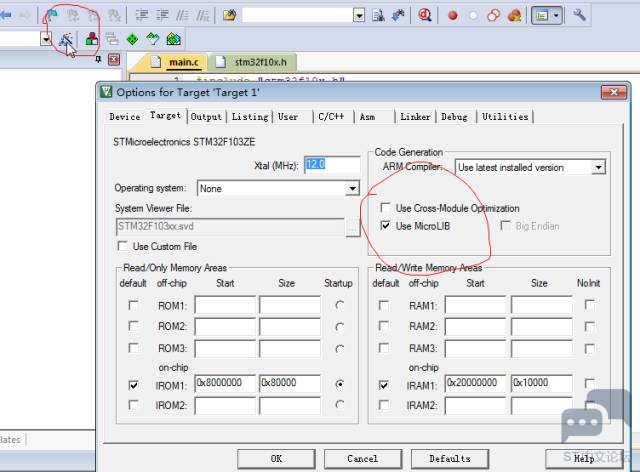

    (1)Target 中选中微库“Use MicroLib”,主要是为了后面 printf 重定向输出使用。其他的设置保持默认即可,配置如下:

2 s% j% p" _  N+ {) N5 x

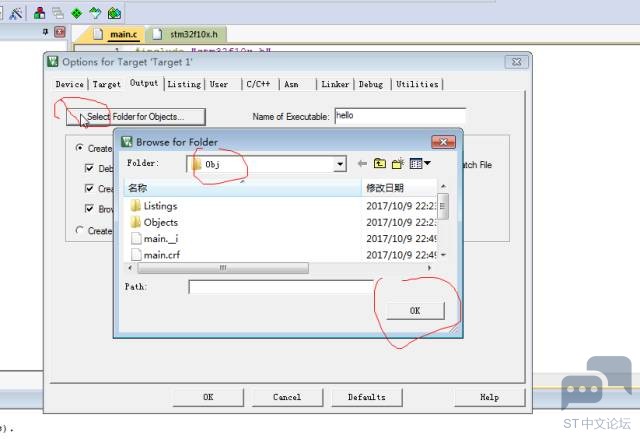

    (2)Output 选项卡中把输出文件夹定位到我们工程目录下的 Obj 文件夹,如果想在编译的过程中生成 hex 文件,那么那 Create HEX File 选项勾上。配置如下:
" }  F& w2 V  [2 a' E* u; u

2 m3 ~! _; i0 \& U1 o
    (3)Listing 选项卡中把输出文件夹也定位到我们工程目录下的 Obj 文件夹。其他设置默认,配置如下:
4 \* [% ~8 `* ]: M  j1 g8 T
7 @) s4 e/ v+ c+ o% E

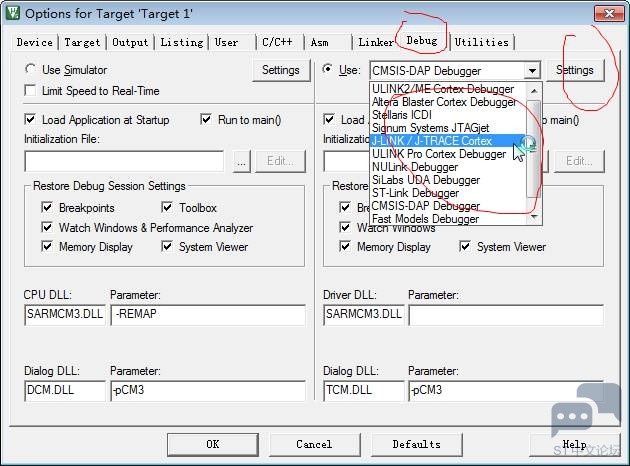

    (4)ARM 仿真器配置。只有当你的仿真器安装好驱动并且连接了电脑和板子,那么就可以开始配置。具体的配置如下(首先,我们已经将 ARM 仿真器连接开发板):
5 A) Z8 _; P2 A
+ e3 @8 [7 o: L% F$ A
    根据自己仿真器的型号进行选择,之后点击“Settings”,如果你的型号没有选择错误的话,自动会识别你的 ARM 仿真器 ID 了,然后即可设置SW 或者JTAG 模式以及复位的方式,大家可以选择性使用 SW 或者 JTAG 模式。如果使用SW 模式的话,必须勾选前面的 SWJ 复选框。

; d, r5 B' u) ^* Q4 H* z
4 q4 c4 l# |: Y( V2 x* \
    (5)芯片型号选择。同样在上一步的那个 Debug 选项卡内进行设置,点击Settings,选择 Flash Download 选项卡,在框 3中的 Reset and Run 选项中,如果勾上的话,当程序下载进去后自动复位运行,如果不勾上,程序下载进去后需按下开发板上复位键才能运行。通常我们选择勾上。具体配置如下:
/ p' Y6 U6 ?# _; v% H
6 l( q% P/ t- i! P3 M/ W
    最后点击 OK 按钮即可。然后双击工程组中的 main.c 文件,输入代码:
#include "stm32f10x.h"
void SystemInit(){
; i" E$ g) h. z/ C$ S* y; q. r
}
int main()
{
    while(1){
2 }; f/ X# y- U7 ^3 b1 l
    }
}
    把stm32f10x.h文件内容清空之后编译,结果0错误0警告,表明我们创建的寄存器模板完全正确。到这一步我们的寄存器模板才算真正创建好。在前面配置魔术棒时,已经配置好了仿真器, 将ARM仿真器与开发板上的10针接口连接好后,点击标号“Load”即可将程序下载到开发板内。

" I/ w9 H& E' u$ C9 }, d" E
