STM32CubeIDE经验分享—— 使用说明_1 下载安装

[复制链接]
STMCU小助手 发布时间:2022-8-28 22:18
  在使用STM32 ARM Cortex 32微控制器进行开发时,大部分人都会选择和谐版的Keil或者IAR来作为开发工具,平时自己玩玩倒无所谓,一但商用,搞不好某天就收到了律师函,毕竟不合法。目前主流的ARM平台编译器主要有Keil MDK的ARMCC、IAR以及开源的GCC for ARM,如果不想掏钱又不想忍受虚拟机的痛苦,GCC是唯一的选择。7 F/ o; Z: L; g3 P- Z5 n4 Z

7 @) j. {& U4 R0 S1 I" c$ ^+ f) p! _       ST在2019年收购了Atollic后,基于 Eclipse/CDT,GNU C/C++ Arm 工具链和 GDB 调试器搞了一个STM32CubeIDE集成开发工具,实际使用体验下来感觉还可以,写此文章分享给大家。
% K3 t) K8 ?$ j& i7 h, ?; M) \) J1 S! q& [2 G' e

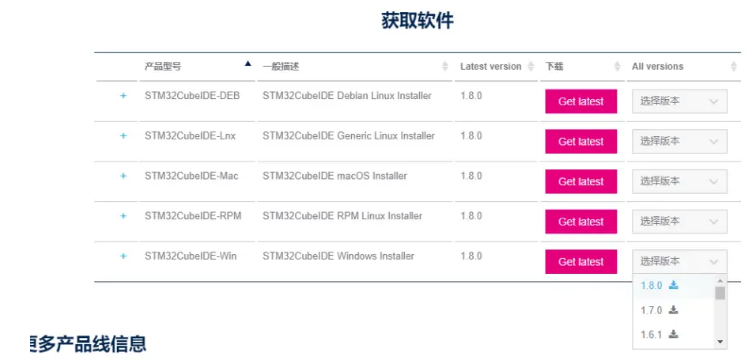

      首先去ST的官网把最新的版本下载下来,我这里是1.8.0。选择Windows版本,在弹出框里填写邮箱,收到邮件后点击邮件里面ST发的链接就可以下载软件。
* w* w# |  B/ X8 ~+ w7 y* e0 S& S$ Y( d, r8 q$ F9 |! S
     这里建议把STM32CubeProgrammer,免得后面二次通过邮箱下载。STM32CubeProgrammer用于替代ST-Link Utility,可以直接将hex文件烧录到单片机,生产时很有用。类似与Jlink的J-Flash。
& X+ F9 M0 Q' t) v7 m* D5 m' ~
3 Q: F8 c1 Z/ u

: N, L3 A) l- Y  z/ l4 M' M# Z

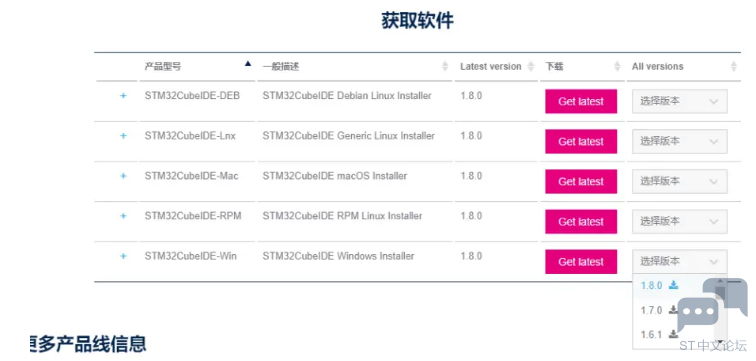

下载STM32CubeIDE
" j( h4 [2 H  h
4 `. C+ G! Y  M+ f
; L4 d' p1 k- o# [$ I* Q

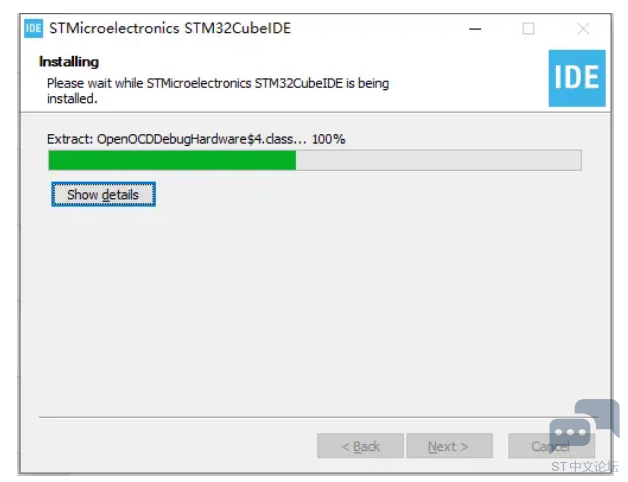

       安装的时候软件会把Jlink驱动和ST-Link驱动给安装上,没什么特别需要注意的,一路Next就行,安装完成后重启电脑。9 r& Q" t, d/ w) _/ E: l
- c# h; }8 s  Y! c! r
- L: Q" V0 K& T8 d! L, `' @8 c/ K9 q

  i. E3 a8 r0 B/ j2 ]- S5 Z- g
安装STM32CubeIDE

9 ^8 C: k' s: t8 }
) b, d. E# g7 o* N+ H6 Q. x5 z3 k' `

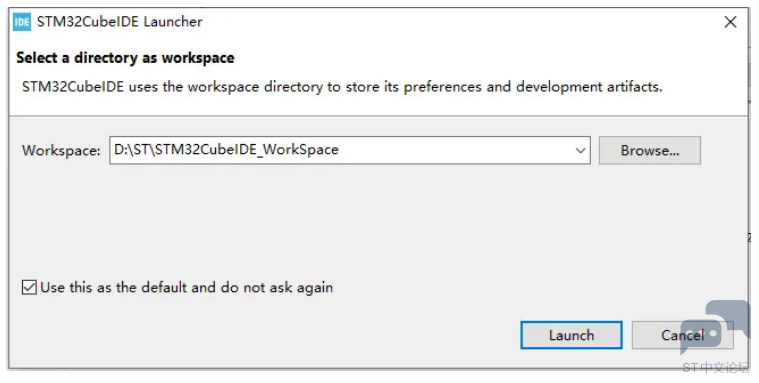

       点击桌面的软件图标启动,第一次启动需要设置workspace,软件的字体、一些设置都存放在workspace中,所有的工程都可以使用,可以自己定义一个文件夹来存放,并且设置为默认值,这样每次打开就不再弹出,点击Launch
6 y6 g( ^5 o' r6 f5 w0 [5 }9 V6 V
  E( q2 S/ O2 p0 e0 |6 ~
" g( F+ t2 h% f9 U, H' }! c
设置workspace

9 }' p- _& B5 Z1 h
) `; j/ R$ J. V' @! {( l$ m  e& x, I" v0 G
' n+ K5 k: p6 U/ N9 R4 O
) u# l( K- o- T0 L

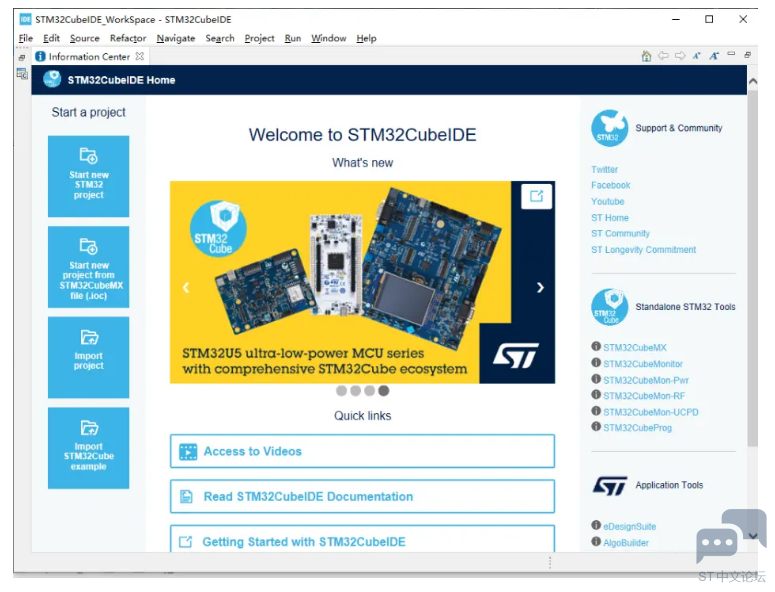

首次打开软件
. @" }/ w5 A# M2 ?# y

- k/ Y6 z* I* \9 I& F: B3 K- S5 p9 u# B
       我手里有一块F303的Nucleo-64的开发板,上面有个LED,借助这块开发板,先来体验下STM32CubeIDE的功能。( x& [8 }, Y! H! I& P: _  u* U3 |+ w
1 J9 O. I0 a  t% H# J+ ]& p) `- j
       首先新建一个STM32工程。
) {. h0 R4 r; T2 }9 l0 Y3 ?8 u9 N) e6 i3 U" |$ t

" N" G3 X2 A1 X, C7 f# U8 K
  `4 ?' ^' r+ Q" c5 v  m) K8 w

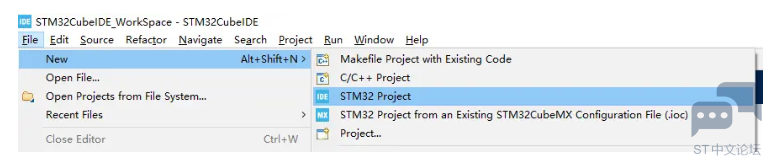

新建工程

4 y2 H! t8 m/ i) s2 X/ s0 u$ G# e9 _/ V: H9 @$ E

" B+ v( R# l1 y; K$ `  I( z. y       这个时候软件会自动去服务器查询是否有更新数据,如果有就下载。可以等他更新完,也可以直接Cancel跳过。建议等他更新完,特别是你使用了最新的H系列或者G系列等处理器。
! h: D: M* `8 _6 ^$ [- a  o3 U$ V0 W" A6 S+ S1 T# R# H

! e( o* E. A3 Y6 [7 U. x5 Y! G6 ?2 R& E6 y1 J

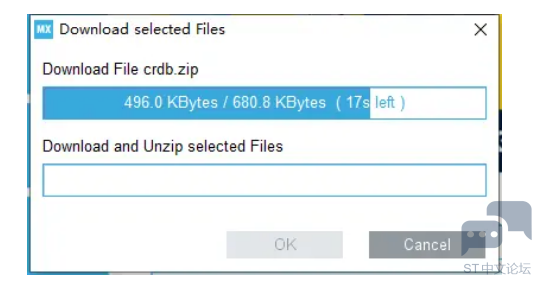

等待更新数据
7 L, w* c! f( J; z, k; x
: r' ]8 c+ b3 K, L6 r/ Q- e5 e
  y. O0 v( M9 `8 |) \+ G

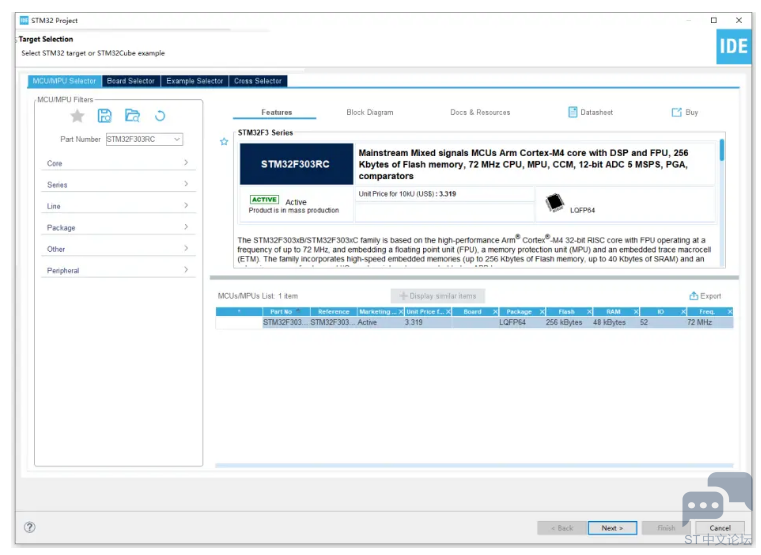

       进去之后,软件会打开STM32CubeMX,没错,STM32CubeIDE集成了STM32CubeMX,搞STM32的人应该都对这个软件很熟悉,可以生成各种外设的基础代码,这里选择和开发板上的处理器一样的型号STM32F303RCT6,然后点击Next。( `- T: `3 X! J! `$ }

: B2 ^+ u; `- }
. @+ a1 `9 |1 |
- G6 L. {! B7 z$ ?5 F! P
选择处理器对应型号
9 q/ f; n( T  Y* f% L" [/ o
7 r/ a. [9 ?! E" V3 W+ V- B

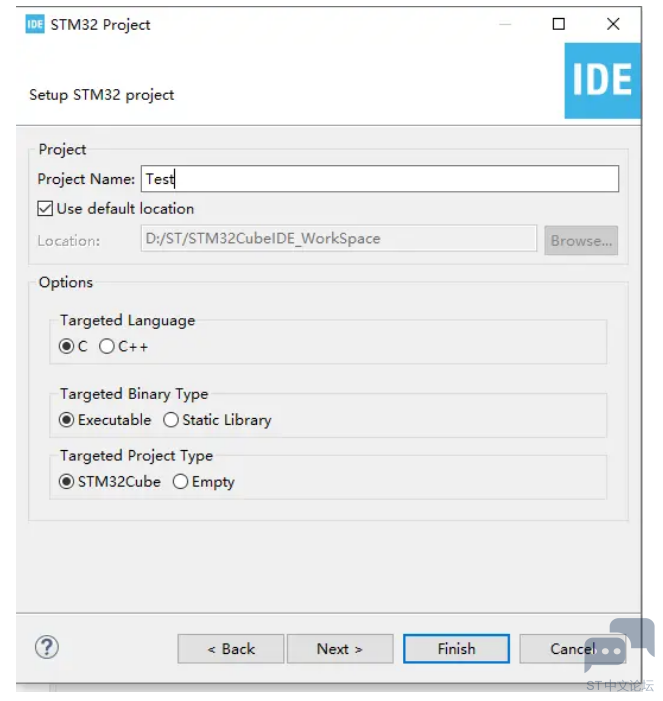

! J9 f; O" s2 L8 A       然后输入工程名称,这里有三个选项,第一个是选择使用的语言。第二个是编译结果,如果你的代码想编译成静态链接库文件给别人调用,就可以选择Static Library。第三个如果选择了Empty,则啥也没有,是一个空工程。
, }5 p4 T4 ~9 p4 G0 S/ y! {% X# b+ o# R# ]- e0 Y) G

/ [+ _" u0 h7 J1 c: H" ~; u! M1 w0 q# c5 S
输入工程名称

& ^+ a# P9 L+ o2 z, ~
  u- S3 i  J: _. G+ w$ Q6 D8 m$ r' w
        到目前为止,ST官方提供了三种方便开发的库文件,标准库、HAL库和LL库,如果你想调整库文件的版本,就在上个页面继续点击Next进入下面这个页面,如果不需要,上个页面直接Finish结束即可。
2 N! M% p* E0 k8 I
' p5 l7 v7 G' U' U3 {
  y( ]0 h/ }- f3 `

4 @$ |% Y  o( `& m4 c2 `

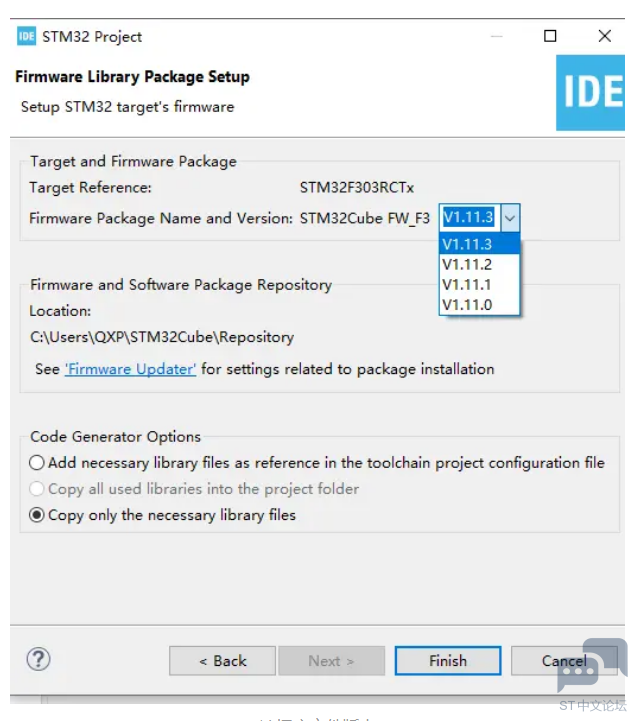

选择库文件版本
* u( ^  B6 c3 [: I5 m# P

! G/ \4 d5 u" H6 Q

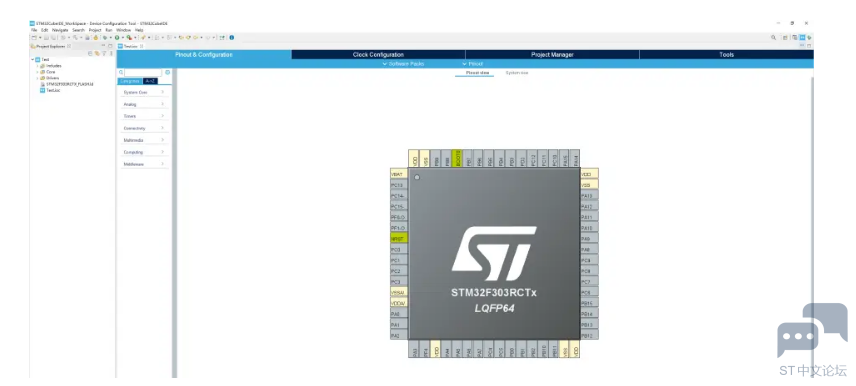

2 k& a; F! m: Q) v9 }       然后软件会默认打开STM32CubeMX配置界面。
/ `3 l5 @4 V: b4 K; d. m
9 m! D- x/ i+ j
! h; I% G- b% p( V1 {

6 G. L8 o. U4 b' c
首次进入工程后的页面

5 G) J# J5 c1 n8 q: v# b4 K) Y9 K2 J( @7 W7 G

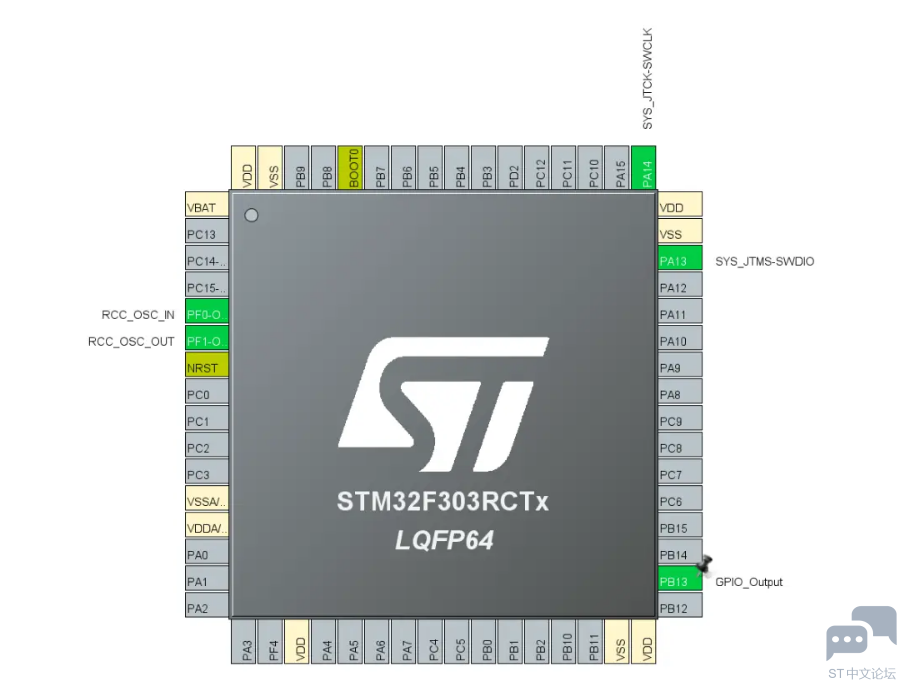

9 T$ j0 B' f0 B1 b/ e7 w) M% h       这里进行一些必要的配置,配置调试端口为SWD、打开外部无源晶振端口,将控制LED的PB13配置为推挽输出。
3 G. X. r( A8 ?" ~# r1 w! p  V5 J+ A5 W3 o
# n+ X+ y3 c- O3 T

; M; m% o; J0 A( ~' @+ i, l/ |; [5 j
配置引脚
# r' E3 M7 O( s; l* P2 `
+ A$ P3 N4 U3 t

; N% r6 c) n8 T1 m' \       通过上方的Clock Configuration切换到时钟树页面,将时钟源配置为外部时钟源,并设置时钟频率为最大72Mhz。; {" Z+ `3 t2 [* k( L1 o' e! M6 n

, p+ T7 f, a' q* L0 n7 P% B

" n3 V5 K# L# x
4 d. U* J; \) U9 K( ^

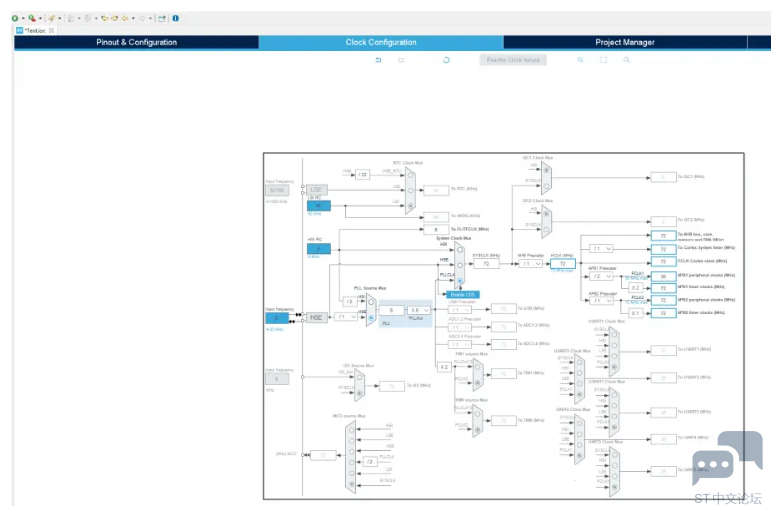

配置时钟树
7 p; D$ X+ g- D' \5 @# L; r
8 g( M- U3 |; l6 P; @4 k8 ?

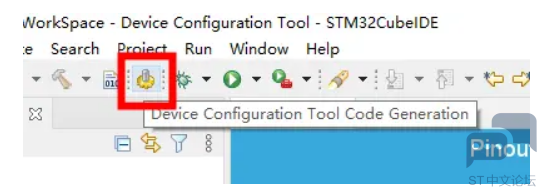

       点击软件上方的这个按钮生成代码。4 |+ n6 a1 f% f+ ?! Q1 C5 L1 s

% M. {, G# E* g  T: W6 h9 a( N

- I$ @! ~8 J7 z$ |
( d% q/ w8 f6 D! g0 W% y
生成代码

+ ]4 Q% S, e$ Z: _$ j$ I$ A/ o0 K% B
- s% w9 ]6 b& i8 |' O* J" n: g

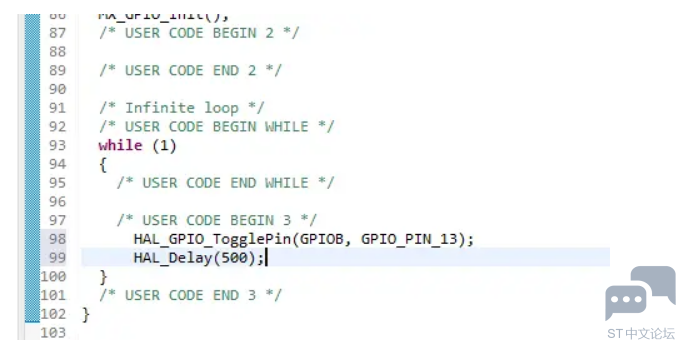

       生成完成后软件会自动打开main.c文件,在while里写入测试程序,让PB13端口每500ms翻转一次,实现LED每500ms翻转一次。(其实这里的延迟了501ms)
/ D; J+ j) q% {* a* E7 U9 D3 l3 y3 x  m: X: v: D2 v
7 F$ h7 d/ c% f( M

* n3 j9 e0 R$ q
写入测试代码
, q: D! A( l4 m- R- c- V

: o: y( C/ B5 X6 A' C

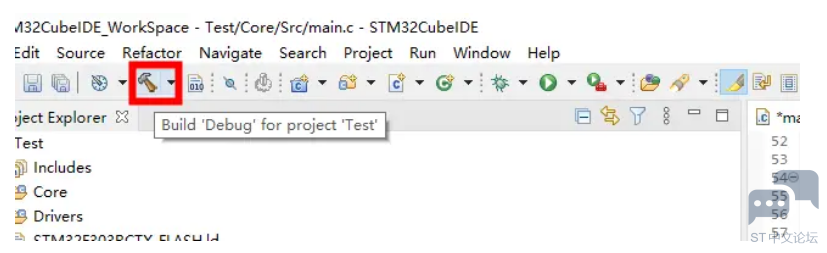

" r/ {; {2 `$ b9 ~       点击下图红框所示的编译按钮。: n6 F% ~+ q8 F+ e. N4 l

- }9 B7 S1 W. _6 f3 C

0 C- }2 M2 `: D. F, F% N7 A) w+ R6 j! E% w& r. D8 ^
开始编译

5 p$ D* {0 X: E8 Z. _2 [' p! L) t* p9 h$ E* B/ J! h
* c' _; X; O* g0 b1 `& Q7 m

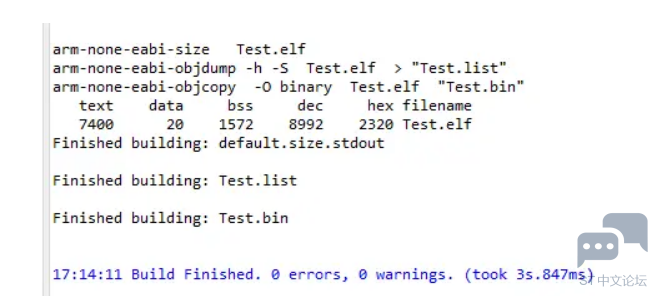

       软件下方的Console窗口会输出实时编译进度。
- U5 j: b- J' H  [) g
& x( o, h7 i0 _' c9 Q
. h4 R7 X% \1 ?) J# ~$ T
2 }: j# y  R/ U+ ~6 q" V5 ^1 d
编译结果

! x! `0 H. \8 D1 o1 z
6 g# m0 J# Y+ a7 h5 O# \8 z, ^

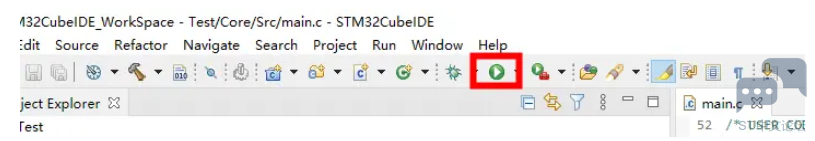

/ ^4 c+ a$ o& t$ m& Q) z       点击上方的烧录按钮,将程序下载到板子上。4 A! Q! \, P( P* j9 l4 K& G& l
/ ^: s% ^2 k6 ?
( h, R2 Y  ~, S4 U

0 y5 g: k; G* |+ H; \- N4 ^
烧录程序
& {0 Q1 |3 k" v3 D4 ?0 R# K
: d$ H& }8 }* |% y2 |9 O& l/ c9 |

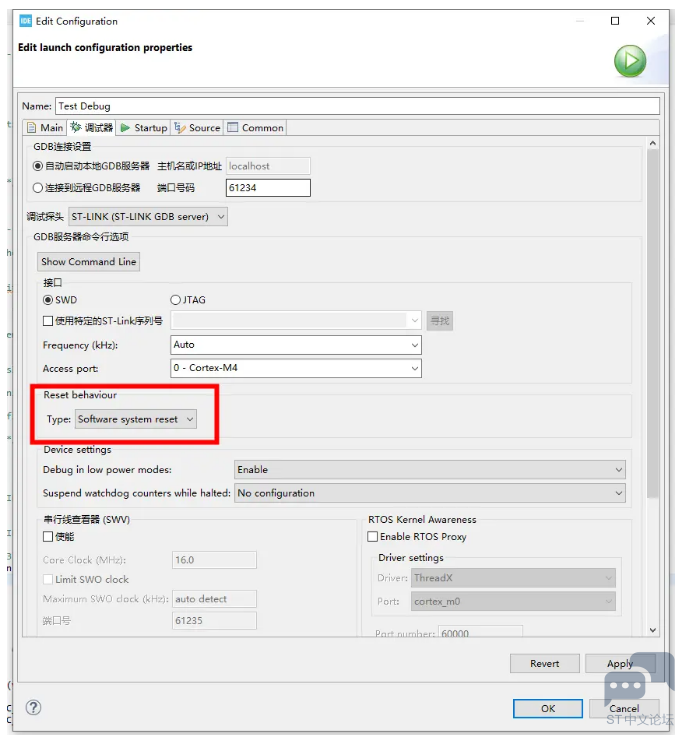

1 i6 k! h" P2 R6 P% I; ^: j' ^$ j       第一次使用时,会打开下图所示界面,保持默认即可,我一般会切换到调试器页面,将下图红框中的Type修改为Software system reset。一般调试器和板子只接SWDIO、SWCLK、GND这三根线,如果你接了别的如NRST等其他的线,可以选择对应的方式。这个功能类似于Keil的Debug->settings->Connect & Reset Options。* }* S9 r, h: A7 d" f$ l  B

7 X5 r0 e3 m$ O3 J" u2 f+ j

# }! ?% s+ H5 T: m1 f; l& E% l& K3 j( {. @, ^- d; I
配置复位方式
. Q: `7 Z$ _( }2 X( u0 |& ~
/ b) I& U  X. b" E8 [; {

# A" p. a* F" d- j# P2 H
4 N: G  U6 @& |8 v* C/ a

) l  O- Z; h* W" k& ?0 D( z: j/ C- i

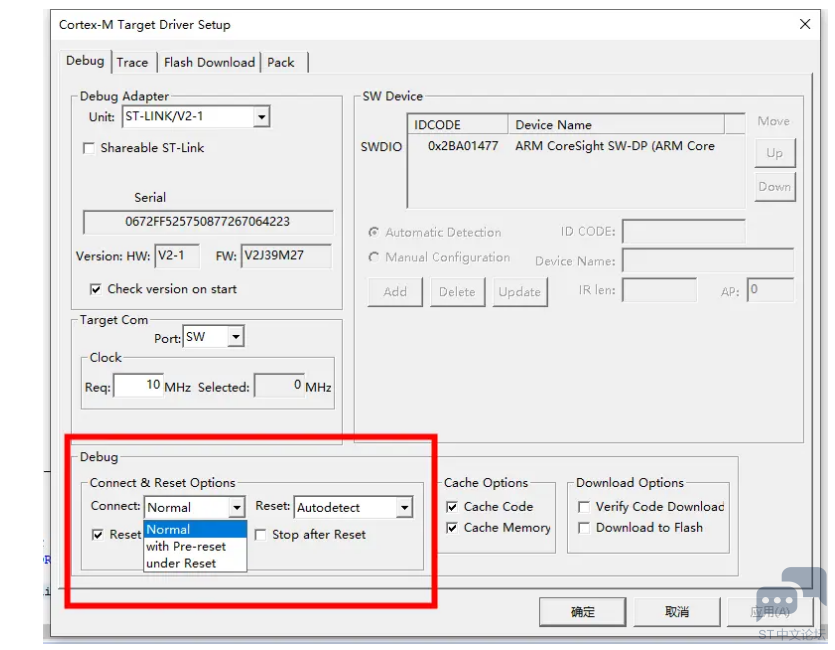

Keil中的相同功能配置界面
9 U6 {/ ?5 g$ m
' Y/ r  L$ l- X" x& |

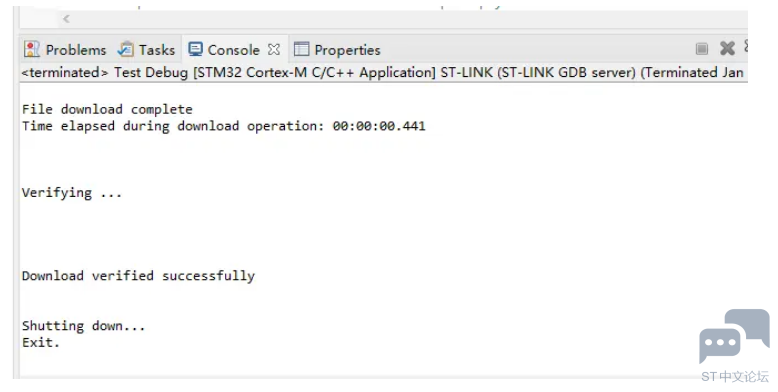

7 M3 I( M7 ]3 ^# G# B       烧录完成后软件将会提示,同时也能看到板子上的LED开始翻转。% ^; |& Z( g4 l7 e4 r) w

0 @0 _6 g* \6 j$ x

2 ]' D3 k* ^- N1 o
! y& i% s) a# l3 W
烧录成功

( F( l5 _; L0 y: P3 i' K- G8 @& g$ d9 o) j  N0 G. B' }
6 o+ `  R) e1 x; T) r3 b

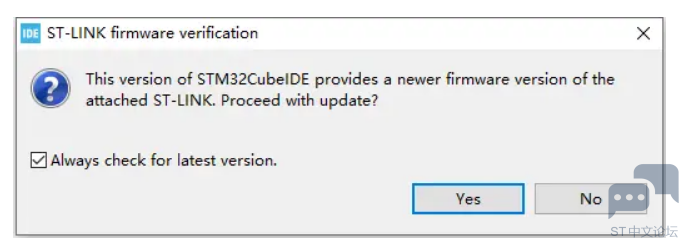

       如果你的ST-Link版本不是最新版本,下载过程中将会提升更新ST-Link的固件,弹出如下图所示界面。
2 H0 |2 J2 W! y) ~( s
- T+ H, G$ s$ `0 ?, Z' |
" y/ S# |7 o, P6 ^* _% q( g) I

5 J2 s0 o* O; p0 x7 }
提示更新ST-Link固件版本

, _! r% @' o1 ?: Z  Q8 s
0 R. l+ m7 }0 f/ c
2 P. Z- Y* M+ |8 G       点击Yes后会打开下面这个页面,依次点击Open in update mode,然后Upgrade即可。ST-Link除了烧录功能外,还带有串口和硬盘功能,如果不需要,也可以在这里配置。
. n# ]6 F8 H! v2 ?. O9 K9 ^  v/ d, {. G: j9 V

! r  f/ x2 L  A( K6 x3 a- p$ V5 I, ]0 F; X

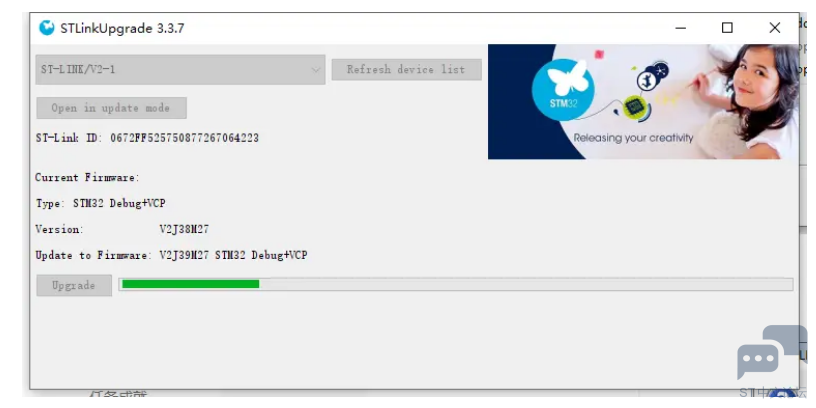

更新ST-Link固件
1 q% ?% _8 A. D& i% I$ P. g

: H, F( [  }) q! E2 ^. q% Y, e作者:bili_42806779649 , @  e- n2 Q# v4 r+ h
