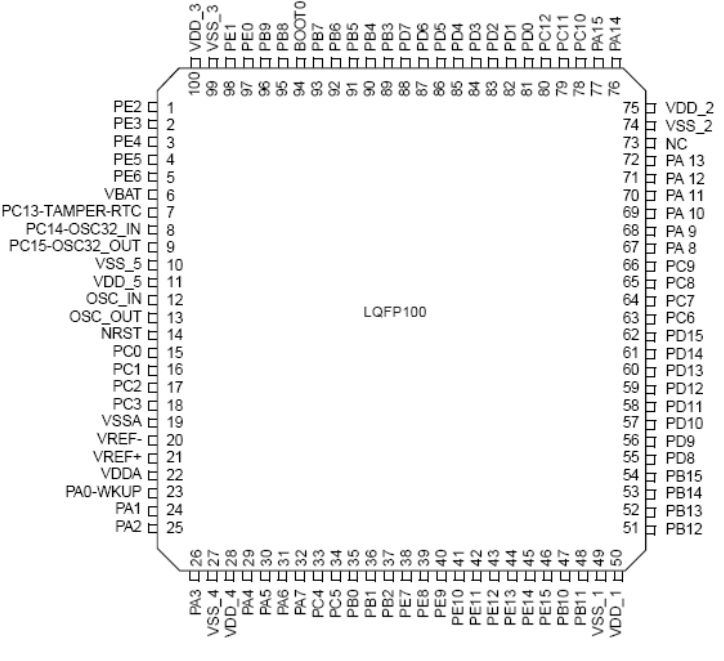

下面是STM32VET6的引脚图：

    电路设计以及PCB制作中，经常碰见电源符号：VCC、VDD、VEE、VSS、VBAT，他们具有什么样的关系那?

解释

（1）VCC：C=circuit 表示电路的意思, 即接入电路的电压

（2）VDD：D=device 表示器件的意思, 即器件内部的工作电压;

（3）VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压

（4）VEE：负电压供电;场效应管的源极(S)

（5）VBAT：当使用电池或其他电源连接到VBAT脚上时，当VDD 断电时，可以保存备份寄存器的内容和维持RTC的功能。如果应用中没有使用外部电池，VBAT引脚应接到VDD引脚上。

5 J8 v& [& f) M, C

说明

    对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压(通常Vcc>Vdd)，VSS是接地点。

例如，对于ARM单片机来说，其供电电压VCC一般为5V，一般经过稳压模块将其转换为单片机工作电压VDD = 3.3V

    有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。

    在场效应管(或COMS器件)中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。

    为什么要分5对VDD VSS出来？

    这5组VDD VSS分别负责哪些模块的供电？是分开的？还是都在一起的？

    这和芯片的设计有关系。一般VDD和VSS管脚均匀分布在芯片的四周的，是基于电源完整性的考虑，可以为芯片提供最好的电源质量，降低电源阻抗，保证高速数字电路可靠工作的手段。

    DSP内部有很多功能单元，这些单元都需要供电，采用多引脚供电可以就近获取电源，无需在内部穿越。

    不同单元之间，有时不希望电源互相影响，采用独立的电源引脚，可以避免这种影响。

    实际使用时，每个引脚不但要连接电源，还应在电源引脚附近加上退藕电容。

其目的是当器件工作时，电流的变化会引起电源的电压微小波动，加上退藕电容后，这种波动就不容易传递到另外的电源引脚。
