Linux自带的LED灯驱动实验
前面我们都是自己编写LED灯驱动，其实像LED灯这样非常基础的设备驱动，Linux内核已经集成了。Linux内核的LED灯驱动采用platform框架，因此我们只需要按照要求在设备树文件中添加相应的LED节点即可，本章我们就来学习如何使用Linux内核自带的LED驱动来驱动正点原子的STM32MP1开发板上的LED0和LED1这两个LED灯。

, _% D+ D  Q4 m4 [' \36.1 Linux内核自带LED驱动使能
上一章节我们编写基于设备树的platform LED灯驱动，其实Linux内核已经自带了LED灯驱动，要使用Linux内核自带的LED灯驱动首先得先配置Linux内核，使能自带的LED灯驱动，输入如下命令打开Linux配置菜单：
/ W  t& E% M, f" b2 S: umake menuconfig
* A2 t* S2 R1 l9 E# @( E# j# v7 ~按照如下路径打开LED驱动配置项：
6 ]5 |) {0 U) M, |2 mDevice Drivers
9 A. N$ x1 e% o, L4 o, g4 eLED Support (NEW_LEDS [=y])
LED Support for GPIO connected LEDs
按照上述路径，选择“LED Support for GPIO connected LEDs”，将其编译进Linux内核，也即是在此选项上按下“Y”键，使此选项前面变为“<*>”，如图36.1.1所示：
. m$ j4 C+ ]" u1 A  S8 A
5 Z4 j# V! e8 E9 q
" `+ x( a" Y& w2 y7 M6 j. v- ]. D3 o

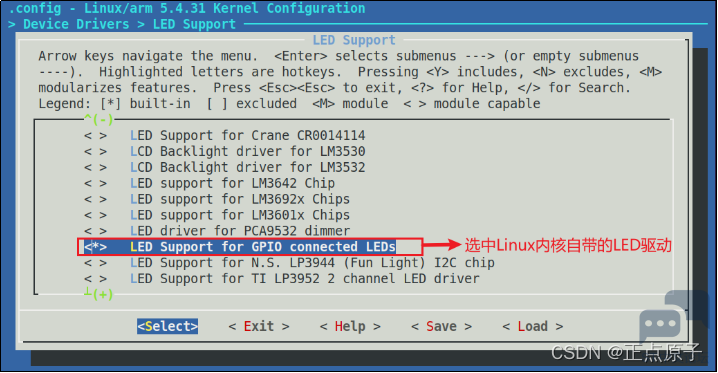

9 f0 L8 Q/ a6 Q, s图36.1.1 使能LED灯驱动
在“LED Support for GPIO connected LEDs”上按下“?”健可以打开此选项的帮助信息，如图36.1.2所示：


! L* z4 a9 S2 x+ B, }
/ q2 e$ i' a1 b' Z- o6 x4 j图36.1.2 内部LED灯驱动帮助信息
从图36.1.2可以看出，把Linux内部自带的LED灯驱动编译进内核以后，CONFIG_LEDS_GPIO就会等于‘y’，Linux会根据CONFIG_LEDS_GPIO的值来选择如何编译LED灯驱动，如果为‘y’就将其编译进Linux内核。
配置好Linux内核以后退出配置界面，打开.config文件，会找到“CONFIG_LEDS_GPIO=y”这一行，如图36.1.3所示：


. d! M! `8 S' V0 p; `! A
图36.1.3 .config文件内容
- I( @* N: @! N- n8 e" ]6 J8 `) d重新编译Linux内核，然后使用新编译出来的zImage镜像启动开发板。
# ~2 Y. @! \4 B8 W+ _, o36.2 Linux内核自带LED驱动简介
; @# @. b0 Q; |7 K7 t36.2.1 LED灯驱动框架分析
. @8 a  ~6 q9 G: e/ I, ELED灯驱动文件为/drivers/leds/leds-gpio.c，大家可以打开/drivers/leds/Makefile这个文件，找到如下所示内容：
; Z! U& ~& e9 ?+ d5 b; H" C! r4 s

1. 示例代码36.2.1.1 /drivers/leds/Makefile文件代码段
   ( `0 E: M- _* k* m
2. 1   # SPDX-License-Identifier: GPL-2.0

3. 2

4. 3   # LED Core
   + \* x; H% f# a; A" [
5. 4   obj-$(CONFIG_NEW_LEDS)                          += led-core.o

6. ......

7. 31  obj-$(CONFIG_LEDS_PCA9532)                      += leds-pca9532.o
   5 S% |) J! h  S: q* q
8. 32  obj-$(CONFIG_LEDS_GPIO_REGISTER)          += leds-gpio-register.o
   8 R& S" i. C) n0 s/ r, Z5 z3 M/ C
9. 33  obj-$(CONFIG_LEDS_GPIO)                         += leds-gpio.o

10. 34  obj-$(CONFIG_LEDS_LP3944)                       += leds-lp3944.o
    $ M1 k3 b/ m5 u) A  ^/ C* j0 a
11. ......

复制代码

第33行，如果定义了CONFIG_LEDS_GPIO的话就会编译leds-gpio.c这个文件，在上一小节我们选择将LED驱动编译进Linux内核，在.config文件中就会有“CONFIG_LEDS_GPIO=y”这一行，因此leds-gpio.c驱动文件就会被编译。
& _7 f$ Q3 c& P" y# Z' Z1 f  T7 G接下来我们看一下leds-gpio.c这个驱动文件，找到如下所示内容：
4 ~+ Y0 Y; b. s) |9 r: n" l# S' x0 b
) C8 L( t7 x4 ~' [' `

1. 示例代码36.2.1.2 leds-gpio.c文件代码段
   & Q% s  l6 |1 p- b
2. 203 static const struct of_device_id of_gpio_leds_match[] = {
   7 t3 J8 w9 U7 _
3. 204     { .compatible = "gpio-leds", },

4. 205     {},
   $ k( f9 m* m. e4 f# B2 U. G
5. 206 };
   ) ?# D. n) y4 ^/ b2 z
6. 207

7. ......
   0 e( O2 _0 y) k2 j% h
8. 316 static struct platform_driver gpio_led_driver = {

9. 317     .probe           = gpio_led_probe,

10. 318     .shutdown        = gpio_led_shutdown,

11. 319     .driver          = {
    4 u& P  t9 |* C6 g. v+ N: u
12. 320         .name         = "leds-gpio",
    ! ?8 C; m$ a5 {6 I  n
13. 321         .of_match_table = of_gpio_leds_match,

14. 322     },
    ! f, n: @1 q! D
15. 323 };
    ! Y4 T2 p7 o3 U. v; r9 j* O
16. 324

17. 325 module_platform_driver(gpio_led_driver);

复制代码

8 r  ^) \) C; }& }% \) H第203~206行，LED驱动的匹配表，此表只有一个匹配项，compatible内容为“gpio-leds”，因此设备树中的LED灯设备节点的compatible属性值也要为“gpio-leds”，否则设备和驱动匹配不成功，驱动就没法工作。
第316~323行，platform_driver驱动结构体变量，可以看出，Linux内核自带的LED驱动采用了platform框架。第317行可以看出probe函数为gpio_led_probe，因此当驱动和设备匹配成功以后gpio_led_probe函数就会执行。从320行可以看出，驱动名字为“leds-gpio”，因此会在/sys/bus/platform/drivers目录下存在一个名为“leds-gpio”的文件，如图36.2.1.1所示：



图36.2.1.1 leds-gpio驱动文件
第326行通过module_platform_driver函数向Linux内核注册gpio_led_driver这个platform驱动。
36.2.2 module_platform_driver函数简析
' `; q! e. W3 Y; q% O/ ~在上一小节中我们知道LED驱动会采用module_platform_driver函数向Linux内核注册platform驱动，其实在Linux内核中会大量采用module_platform_driver来完成向Linux内核注册platform驱动的操作。module_platform_driver定义在include/linux/platform_device.h文件中，为一个宏，定义如下：

1. 示例代码36.2.2.1 module_platform_driver函数

2. 237 #define module_platform_driver(__platform_driver) \

3. 238     module_driver(__platform_driver, platform_driver_register, \

4. 239             platform_driver_unregister)

复制代码

可以看出，module_platform_driver依赖module_driver，module_driver也是一个宏，定义在include/linux/device.h文件中，内容如下：

1. 示例代码36.2.2.2 module_driver函数
   4 B5 F4 B" I, w2 b3 d% A
2. 1898 #define module_driver(__driver, __register, __unregister, ...) \

3. 1899 static int __init __driver##_init(void) \

4. 1900 { \
   * `% W( h3 p' f( L1 O8 V& @6 k9 s
5. 1901    return __register(&(__driver) , ##__VA_ARGS__); \
   : V$ C6 \# E/ ^6 g8 {9 G  S
6. 1902 } \
     o( Q* g( `' ^% w) I
7. 1903 module_init(__driver##_init); \
   1 `) v& O# N+ H( |+ X
8. 1904 static void __exit __driver##_exit(void) \
   ( m. d; |( d% L  d
9. 1905 { \

10. 1906    __unregister(&(__driver) , ##__VA_ARGS__); \
    ! t. B, N3 I$ Y6 \
11. 1907 } \
    4 }5 l6 c6 a/ M
12. 1908 module_exit(__driver##_exit);

复制代码

借助示例代码36.2.2.1和示例代码36.2.2.2，将：

module_platform_driver(gpio_led_driver)
展开以后就是：
( j' x: h% L: y3 T+ y, }6 \static int __init gpio_led_driver_init(void)
& o1 _' q6 S3 ]: P  I- \. I: B{
. J- V3 s; B( _! J( z, H8 F0 Q& _  Yreturn platform_driver_register (&(gpio_led_driver));
" l. {& a6 s2 I& k9 ^$ ~}
module_init(gpio_led_driver_init);

static void __exit gpio_led_driver_exit(void)
4 _; ^8 v2 z0 ~. ^! `+ K{
; x# C  r1 n3 K  ?; w8 Vplatform_driver_unregister (&(gpio_led_driver) );
$ l7 Z# D8 I- r}
module_exit(gpio_led_driver_exit);
上面的代码不就是标准的注册和删除platform驱动吗？因此module_platform_driver函数的功能就是完成platform驱动的注册和删除。

36.2.3 gpio_led_probe函数简析
当驱动和设备匹配以后gpio_led_probe函数就会执行，此函数主要是从设备树中获取LED灯的GPIO信息，缩减后的函数内容如下所示：

8 b/ c; o  u2 S: g

1. 示例代码36.2.3.1 gpio_led_probe函数

2. 256 static int gpio_led_probe(struct platform_device *pdev)

3. 257 {

4. 258     struct gpio_led_platform_data *pdata =
   1 `# B' i% S. w* @4 X
5. dev_get_platdata(&pdev->dev);

6. 259     struct gpio_leds_priv *priv;

7. 260     int i, ret = 0;

8. 261
   7 ]- F1 p. s4 M& Z9 D; x8 J. q/ S0 H; T, P
9. 262     if (pdata && pdata->num_leds) {         /* 非设备树方式                 */

10.             /* 获取platform_device信息 */
    4 t9 P+ d# n' \" a3 j% R2 y
11. .....

12. 292     } else {                                        /* 采用设备树              */
    2 X6 x$ W8 ?) G/ z
13. 293         priv = gpio_leds_create(pdev);

14. 294         if (IS_ERR(priv))
    # w9 B, F: c1 a+ o/ _
15. 295             return PTR_ERR(priv);
    5 e  a2 v8 E( \/ n, D
16. 296     }

17. 297

18. 298     platform_set_drvdata(pdev, priv);
    6 ?2 E% Z# E8 y) Q8 a
19. 299
    % u" T$ }8 c/ Q) Q$ K5 S- Z
20. 300     return 0;
    2 D+ X' s: t( y. k  f
21. 301 }

复制代码

第293~295行，如果使用设备树的话，使用gpio_leds_create函数从设备树中提取设备信息，获取到的LED灯GPIO信息保存在返回值中，gpio_leds_create函数内容如下：

: U" I. W; x7 ^" n+ \# r) U

1. 示例代码36.2.3.2 gpio_leds_create函数
   4 e$ }: j  Q# r2 w! F6 O% }
2. 134 static struct gpio_leds_priv *gpio_leds_create(struct        platform_device *pdev)

3. 135 {

4. 136     struct device *dev = &pdev->dev;

5. 137     struct fwnode_handle *child;

6. 138     struct gpio_leds_priv *priv;
   5 d+ P0 n" A8 n5 w" z- a
7. 139     int count, ret;

8. 140

9. 141     count = device_get_child_node_count(dev);

10. 142     if (!count)

11. 143         return ERR_PTR(-ENODEV);

12. 144
    ) m. w. @( Z% _8 c3 `; A
13. 145     priv = devm_kzalloc(dev, sizeof_gpio_leds_priv(count),

14. GFP_KERNEL);
    0 ~9 b* y* C" b, T, q: b" k
15. 146     if (!priv)

16. 147         return ERR_PTR(-ENOMEM);

17. 148

18. 149     device_for_each_child_node(dev, child) {

19. 150         struct gpio_led_data *led_dat = &priv->leds[priv->num_leds];

20. 151         struct gpio_led led = {};
    3 ^- l" D( d) _3 I8 i7 N) g7 f
21. 152         const char *state = NULL;
    $ F# y0 X# ^' c% X# q
22. 153
    1 N. d5 O+ u. M0 T" i
23. 154         /*
    8 a# C  m7 x" J4 f
24. 155          * Acquire gpiod from DT with uninitialized label, which

25. 156          * will be updated after LED class device is registered,
    $ L6 F/ j" c2 @3 \. w
26. 157          * Only then the final LED name is known.
    . a8 _( k6 B+ i$ F8 C8 Q6 A
27. 158          */

28. 159         led.gpiod = devm_fwnode_get_gpiod_from_child(dev, NULL,

29. child,

30. 160                                  GPIOD_ASIS,
    - [& ~# Z1 m. [6 `
31. 161                                  NULL);
    3 ]! R. {1 h0 K( a% [7 P4 U
32. 162         if (IS_ERR(led.gpiod)) {
      D* c4 d2 f3 r. V
33. 163             fwnode_handle_put(child);

34. 164             return ERR_CAST(led.gpiod);
    8 W& g; C: ]2 e4 J
35. 165         }

36. 166
    6 i6 e% s. V7 p' W+ t
37. 167         led_dat->gpiod = led.gpiod;
    0 a4 L: N' i( v& A
38. 168

39. 169         fwnode_property_read_string(child, "linux,default-trigger",

40. 170                         &led.default_trigger);
    ) E9 t" s: p: r" B- V/ E) H& ?
41. 171
    2 I! |5 _' S' t% V5 {* u
42. 172         if (!fwnode_property_read_string(child, "default-state",
    2 \8 n7 u0 g. j: z" [1 k
43. 173                          &state)) {

44. 174             if (!strcmp(state, "keep"))

45. 175                 led.default_state = LEDS_GPIO_DEFSTATE_KEEP;
    ; I/ u- L+ S# I" d
46. 176             else if (!strcmp(state, "on"))

47. 177                 led.default_state = LEDS_GPIO_DEFSTATE_ON;
    9 H+ n7 z* D* ]$ n8 {2 t: G$ I
48. 178             else

49. 179                 led.default_state = LEDS_GPIO_DEFSTATE_OFF;

50. 180         }

51. 181
    4 }2 w( t8 m/ E, P6 C3 U4 O
52. 182         if (fwnode_property_present(child, "retain-state-suspended"))

53. 183             led.retain_state_suspended = 1;
    + S4 ]$ A" n* \  C$ Z
54. 184         if (fwnode_property_present(child, "retain-state-shutdown"))

55. 185             led.retain_state_shutdown = 1;

56. 186         if (fwnode_property_present(child, "panic-indicator"))
      @3 u/ n1 @1 N4 d* w
57. 187             led.panic_indicator = 1;
    + N6 u+ R: T( ^0 _( V6 I
58. 188
    7 Y; O8 q1 B- c$ o
59. 189         ret = create_gpio_led(&led, led_dat, dev, child, NULL);

60. 190         if (ret < 0) {
    8 p( r; n" o* ]0 I) y
61. 191             fwnode_handle_put(child);
    ) B+ J+ t/ g7 {# {0 z6 W: I
62. 192             return ERR_PTR(ret);

63. 193         }
    : k3 Z2 D" ^$ K5 m5 P1 D
64. 194         /* Set gpiod label to match the corresponding LED name. */
    / q: ^2 t" N' o( I8 k) p  Q
65. 195         gpiod_set_consumer_name(led_dat->gpiod,
    2 k# @5 }! _4 M$ f6 D, R! I( Q
66. 196                     led_dat->cdev.dev->kobj.name);
    ! M, v/ M& z' I3 S3 T" f8 E1 B
67. 197         priv->num_leds++;
    2 H* F. O9 \4 Y/ \! \$ v$ \
68. 198     }
    - s' p! n: A, e2 W6 b
69. 199

70. 200     return priv;
    ' m$ V9 T- ]5 w2 l! K9 f8 ~# f
71. 201 }

复制代码

! |' p/ y( L+ `2 r第141行，调用device_get_child_node_count函数统计子节点数量，一般在设备树中创建一个节点表示LED灯，然后在这个节点下面为每个LED灯创建一个子节点。因此子节点数量也是LED灯的数量。
' d3 O/ p# K( q6 J9 s, y第149行，遍历每个子节点，获取每个子节点的信息。
7 \5 q6 u6 r' C8 H第159行，获取LED灯所使用的GPIO信息。
& F9 A. N- t; M6 E$ z1 c第169~170行，获取“linux,default-trigger”属性值，可以通过此属性设置某个LED灯在Linux系统中的默认功能，比如作为系统心跳指示灯等等。
8 R2 _$ M/ Q& k: `) P! t; w* ^& F- ~% d第172~173行，获取“default-state”属性值，也就是LED灯的默认状态属性。
第189行，调用create_gpio_led函数创建LED相关的io，其实就是设置LED所使用的io为输出之类的。create_gpio_led函数主要是初始化led_dat这个gpio_led_data结构体类型变量，led_dat保存了LED的操作函数等内容。
第195~196行，使用label属性作为LED的名字，led_dat->cdev.dev->kobj.name指向设备树里的LED灯节点下的label属性。
  Q! z" E5 L2 m1 {/ j! ?$ C关于gpio_led_probe函数就分析到这里，gpio_led_probe函数主要功能就是获取LED灯的设备信息，然后根据这些信息来初始化对应的IO，设置为输出等。
  D$ M8 b$ h) i" M# B3 m
36.3 设备树节点编写
打开文档Documentation/devicetree/bindings/leds/leds-gpio.txt，此文档详细的讲解了Linux自带驱动对应的设备树节点该如何编写，我们在编写设备节点的时候要注意以下几点：
①、创建一个节点表示LED灯设备，比如dtsleds，如果板子上有多个LED灯的话每个LED灯都作为dtsleds的子节点。
- l4 `- o+ q( S4 x; u+ B②、dtsleds节点的compatible属性值一定要为“gpio-leds”。
③、设置label属性，此属性为可选，每个子节点都有一个label属性，label属性一般表示LED灯的名字，比如以颜色区分的话就是red、green等等。
④、每个子节点必须要设置gpios属性值，表示此LED所使用的GPIO引脚！
; @2 p% k& _/ h' C⑤、可以设置“linux,default-trigger”属性值，也就是设置LED灯的默认功能，查阅Documentation/devicetree/bindings/leds/common.txt这个文档来查看可选功能，比如：
- p7 }, |: p# k+ W4 B, ^backlight：LED灯作为背光。
4 f6 I& _1 ?1 Wdefault-on：LED灯打开。
0 I* G% S# x# V& ]  _; ~heartbeat：LED灯作为心跳指示灯，可以作为系统运行提示灯。
, ]9 ^4 T. P- N: ldisk-activity：LED灯作为磁盘活动指示灯。
9 K# B. q! I$ z" R' iide-disk：LED灯作为硬盘活动指示灯。
timer：LED灯周期性闪烁，由定时器驱动，闪烁频率可以修改。
; Y+ }3 T& ^1 Y⑥、可以设置“default-state”属性值，可以设置为on、off或keep，为on的时候LED灯默认打开，为off的话LED灯默认关闭，为keep的话LED灯保持当前模式。
* S- H; d0 u* `6 r' d9 s另外还有一些其他的可选属性，比如led-sources、color、function等属性，这些属性的用法在Documentation/devicetree/bindings/leds/common.txt里面有详细的讲解，大家自行查阅。
7 _2 u+ S- w1 T% ^2 O本节实验我们把STM32MP1开发板上的2个LED灯都用上，其中LED0(红色)连接到PI0引脚上，LED1(绿色)连接到PF3。首先是创建这两个LED灯对应的pinctrl节点，直接在示例代码35.1.2.1上修改即可，修改完成以后如下所示：

! U- b2 E7 f* o0 A% r% B

1. 示例代码36.3.1 pinctrl子节点

2. 1  led_pins_a: gpioled-0 {
   2 A+ X0 C; B9 k2 _5 H$ K! T; i
3. 2           pins {
   + A( A/ |" |; s2 W' W5 B1 m5 c% g3 G
4. 3                       pinmux = <STM32_PINMUX('I', 0, GPIO)>,  /* LED0         */
   2 ~/ ]( v% b6 v7 a6 W8 ?6 Q+ h
5. 4                          <STM32_PINMUX('F', 3, GPIO)>;  /* LED1         */
   8 e. a% m; _" m5 S! w+ m: k
6. 5                       drive-push-pull;
   * p9 N' j* _" R
7. 6                       bias-pull-up;
   ) `8 A% m( [( @2 p. w
8. 7                       output-high;

9. 8                       slew-rate = <0>;
   " p7 z8 w7 k* I" i, T
10. 9           };
    , t& }6 u# W+ e4 x) Q% W
11. 10 };

复制代码

7 {/ p9 N( V4 B上述代码仅仅只是在示例代码35.1.2.1只添加了第4行，也就是LED1对应的PF3引脚，其他的属性配置没变。
最后，根据前面的绑定文档要求添加LED设备子节点，打开stm32mp157d-atk.dts，在“/”根节点下添加如下所示LED灯设备子节点：
# {2 Q( Q8 h4 S& x1 \
& k3 P- ^6 W5 P: y6 X, _7 _

1. 示例代码36.3.2 dtsleds设备节点

2. 1  dtsleds {
   6 c0 ?1 _% y9 O3 [1 g. t$ T
3. 2      compatible = "gpio-leds";
   2 A( i# w& L) A+ x
4. 3             pinctrl-0 = <&led_pins_a>;

5. 4
   ! L, \, |# S1 o6 h4 t. h& c
6. 5           led0 {

7. 6                       label = "red";
   + D* \& P0 B7 J  r4 o4 ^: o
8. 7                       gpios = <&gpioi 0 GPIO_ACTIVE_LOW>;
   " S: A# j1 Z, u3 s9 H) r6 x
9. 8                       default-state = "off";

10. 9           };
    : @# Z7 t. t4 E8 [4 a( w
11. 10

12. 11          led1 {

13. 12              label = "green";
    8 F" ]( k! u& ^2 P' l  I, Q
14. 13              gpios = <&gpiof 3 GPIO_ACTIVE_LOW>;

15. 14              default-state = "off";
    , a1 c% E! f9 d! [4 l9 B
16. 15          };

17. 16 };

复制代码

第3行，设置LED的pinctrl节点为led_pins_a，也就是示例代码36.3.1。第4~8行是开发板上的LED0，第10~13行是开发板上的LED1。修改完成以后保存并重新编译设备树，然后用新的设备树启动开发板。
8 `% Q& f& \3 x; x
- [9 n; i: `% S; W4 ^- @* E36.4 运行测试
用新的uImage和stm32mp157d-atk.dtb启动开发板，启动以后查看/sys/bus/platform/devices/dtsleds这个目录是否存在，如图36.4.1所示：

2 o- O& W: @2 i. G
4 M8 S  t! g" w2 G  o+ [
+ ]# ?1 f7 Y& E( n- }图36.4.1 dtsleds目录
, {8 B  T. b0 r4 ~" I进入到dtsleds/leds目录中，此目录中的内容如图36.4.2所示：

+ E* `" z( C* l: ]
7 h- t0 z. U) T
; p6 w* _0 S# N; n1 J1 R图36.4.2 leds目录内容
) X; J% c# l' u. {9 V2 K从图36.4.2可以看出，在leds目录下有两个子目录，分别为：green和red，其中green就是LED1，red就是LED0，这两个子目录的名字就是我们在示例代码36.3.2中第5行和第11行设置的label属性值。
我们的设置究竟有没有用，最终是要通过测试才能知道的，首先查看一下系统中有没有“sys/class/leds/red/brightness”和“sys/class/leds/green/brightness”这两个文件，这两个文件分别对应LED0和LED1，通过操作这两个文件即可实现LED0和LED1的打开和关闭。
9 F2 A; P* t1 l& r6 j* @% G
果有的话就输入如下命令打开LED0(RED)和LED1(GREEN)这两个LED灯：
echo 1 > /sys/class/leds/red/brightness //打开LED0
echo 1 > /sys/class/leds/green/brightness //打开LED1
* J7 Y. w$ h. }8 N4 }4 c关闭这两个LED灯的命令如下：
6 `- U5 K! p7 Wecho 0 > /sys/class/leds/red/brightness //关闭LED0
echo 0 > /sys/class/leds/green/brightness //关闭LED1
, ]- ~$ x! A8 h$ k% \: y/ D如果能正常的打开和关闭两个LED灯话就说明我们Linux内核自带的LED灯驱动工作正常。我们一般会将一个LED灯作为系统指示灯，系统运行正常的话这个LED指示灯就会一闪一闪的。里我们设置LED0作为系统指示灯，在dtsleds/led0这个设备节点中加入“linux,default-trigger”属性信息即可，属性值为“heartbeat”，修改完以后的dtsleds节点内容如下：
" Z9 d; Z* F$ ^1 M; O4 ~" G& @9 ]

1. 示例代码36.4.1 dtsleds设备节点
   * [: q) i2 |% k0 f
2. 1  dtsleds {
   7 J9 J. O, {- a2 V/ \4 x: {
3. 2                  compatible = "gpio-leds";
   6 ]2 J. f& T# z# e
4. 3                    pinctrl-0 = <&led_pins_a>;
   ) `4 t* P. }. h* ^+ J
5. 4

6. 5           led0 {

7. 6                       label = "red";
   7 _- }4 t; m7 C# V' {
8. 7                       gpios = <&gpioi 0 GPIO_ACTIVE_LOW>;

9. 8                       linux,default-trigger = "heartbeat";

10. 9                       default-state = "on";
    $ f  T7 N% A9 b* I
11. 10           };

12. 11

13. 12          led1 {
      g' J. k4 y8 P; G9 p4 a& M* I+ U
14. 13              label = "green";

15. 14              gpios = <&gpiof 3 GPIO_ACTIVE_LOW>;
    2 V4 A' j$ M" ^- j% Z% ]+ j
16. 15              default-state = "off";

17. 16          };

18. 17 };

复制代码

. |' K" @8 x, g! M- W9 n" @第8行，设置LED0为heartbeat。
  g9 x, r2 ?9 `4 T7 x. m; c第9行，默认打开LED0。
" r6 G1 e" F# [2 n. [) \! m, o6 j重新编译设备树并且使用新的设备树启动Linux系统，启动以后LED0就会闪烁，作为系统心跳指示灯，表示系统正在运行。
% _8 z" K& ?# ^0 g5 T2 t: _0 Y; [————————————————
版权声明：正点原子

8 l+ _( n4 B6 v6 s
! y6 q9 d) k2 [. W! s  M" p
