Linux SPI总线框架
到目前为止，我们已经给大家介绍了Linux下的platform总线框架、I2C总线框架，本章将向大家介绍Linux下的SPI总线框架。与I2C总线一样，SPI是物理总线，也是一种很常用的串行通信协议；本章我们就来学习如何在Linux下编写SPI总线接口的设备驱动。本章实验的最终目的就是驱动STM32MP1开发板上的ICM-20608这个SPI接口的六轴传感器，可以在应用程序中读取ICM-20608的原始传感器数据。
4 Y; g. c2 O- c9 U$ ~/ T. i
, r4 T7 r8 m; [. o  S6 b44.1 SPI & ICM-20608简介
44.1.1 SPI简介
上一章我们讲解了I2C，I2C是串行通信的一种，只需要两根线就可以完成主机和从机之间的通信，但是I2C的速度最高只能到400KHz，如果对于访问速度要求比价高的话I2C就不适合了。本章我们就来学习一下另外一个和I2C一样广泛使用的串行通信：SPI，SPI全称是Serial Perripheral Interface，也就是串行外围设备接口。SPI是Motorola公司推出的一种同步串行接口技术，是一种高速、全双工的同步通信总线，SPI时钟频率相比I2C要高很多，最高可以工作在上百MHz。SPI以主从方式工作，通常是有一个主设备和一个或多个从设备，一般SPI需要4根线，但是也可以使用三根线(单向传输)，本章我们讲解标准的4线SPI，这四根线如下：
4 L# w: `; O* b" E- _& G9 `, v7 K8 H①、CS/SS，Slave Select/Chip Select，这个是片选信号线，用于选择需要进行通信的从设备。I2C主机是通过发送从机设备地址来选择需要进行通信的从机设备的，SPI主机不需要发送从机设备，直接将相应的从机设备片选信号拉低即可。
6 @; t) z4 s7 h2 n- Q/ s②、SCK，Serial Clock，串行时钟，和I2C的SCL一样，为SPI通信提供时钟。
③、MOSI/SDO，Master Out Slave In/Serial Data Output，简称主出从入信号线，这根数据线只能用于主机向从机发送数据，也就是主机输出，从机输入。
1 C+ ~. M, }- T% ^  N④、MISO/SDI，Master In Slave Out/Serial Data Input，简称主入从出信号线，这根数据线只能用户从机向主机发送数据，也就是主机输入，从机输出。

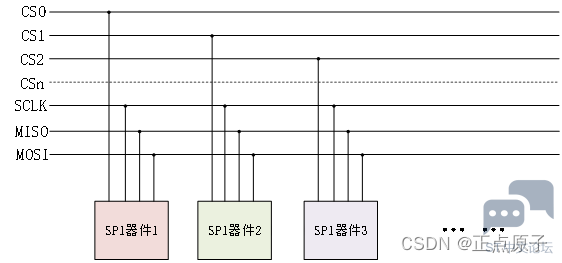

# W6 y% o8 e/ I! |& Z6 N% e0 \SPI通信都是由主机发起的，主机需要提供通信的时钟信号。主机通过SPI线连接多个从设备的结构如图44.1.1.1所示：
; ~8 ?5 T3 P3 s5 k( A1 J


) c5 F+ Y5 g$ h5 k图44.1.1.1 SPI设备连接图
SPI有四种工作模式，通过串行时钟极性(CPOL)和相位(CPHA)的搭配来得到四种工作模式：
( E$ m: E* R0 b' w9 ^①、CPOL=0，串行时钟空闲状态为低电平。
" ?- l% C4 Q1 t' c% |②、CPOL=1，串行时钟空闲状态为高电平，此时可以通过配置时钟相位(CPHA)来选择具体的传输协议。
③、CPHA=0，串行时钟的第一个跳变沿(上升沿或下降沿)采集数据。
7 x8 ]! K% q1 l5 g$ y5 y: y+ C+ c) b( `④、CPHA=1，串行时钟的第二个跳变沿(上升沿或下降沿)采集数据。

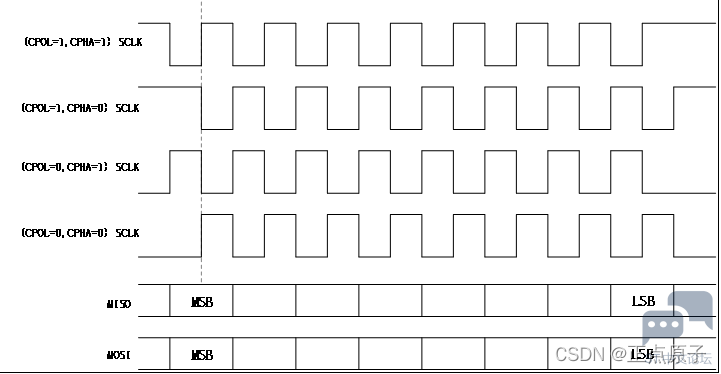

9 |1 b, ^  W1 c; h9 X这四种工作模式如图44.1.1.2所示：
; i9 x  _( q* K

7 p) i; Q' ]: m2 E  ?# M
4 T6 H/ X; B5 K; U& B, M  H) K图44.1.1.2 SPI四种工作模式

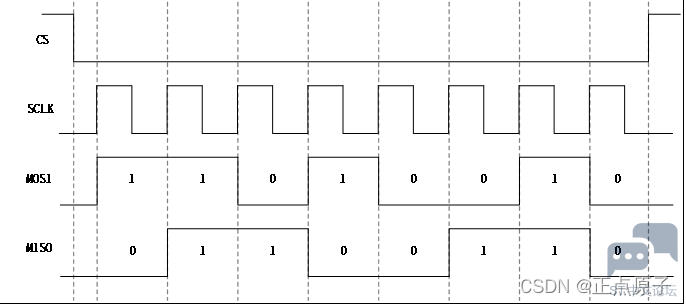

; ^$ u6 p6 `- W- b$ _6 I1 w- [$ Y和I2C一样，SPI也是有时序图的，以CPOL=0，CPHA=0这个工作模式为例，SPI进行全双工通信的时序如图44.1.1.3所示：

& `/ m2 F5 e$ Z& u0 u  n
, C0 {6 [* ^/ E  U! ?" F
图44.1.1.3 SPI时序图
从图44.1.1.3可以看出，SPI的时序图很简单，不像I2C那样还要分为读时序和写时序，因为SPI是全双工的，所以读写时序可以一起完成。图44.1.1.3中，CS片选信号先拉低，选中要通信的从设备，然后通过MOSI和MISO这两根数据线进行收发数据，MOSI数据线发出了0XD2这个数据给从设备，同时从设备也通过MISO线给主设备返回了0X66这个数据。这个就是SPI时序图。
关于SPI就讲解到这里，接下来我们看一下STM32MP1自带的SPI外设。
44.1.2 STM32MP1 SPI简介
STM32MP1自带的SPI全称为：Serial peripheral interface。SPI特性如下：
①、全双工同步串口接口。
; ?6 n* G% f9 @②、半双工模式。
③、可配置的主/从模式。
④、支持I2S协议。
⑤、在达到 FIFO 阈值、超时、操作完成以及发生访问错误时产生中断。
⑥、允许16位，24位或者32位数据长度。
⑦、支持软件片选和硬件片选。
2 C% q$ ?/ `( ~6 TSTM32MP1的SPI可以工作在主模或从模式，本章我们使用主模式，此芯片有6个SPI，其中SPI1~3是支持I2S协议。在主模式下，可以选择硬件片选和软件片选，如果使用了硬件片选，那么每一个SPI只支持一个外设，软件片选就可以支持无数个外设，本章实验我们不使用硬件片选信号，因为硬件片选信号只能使用指定的片选IO，软件片选的话可以使用任意的IO。
. P( X& w) j4 U8 W
( K* @, I% _: a  H- ]* ?9 [' k44.1.3 ICM-20608简介
ICM-20608是InvenSense出品的一款6轴MEMS传感器，包括3轴加速度和3轴陀螺仪。ICM-20608尺寸非常小，只有3x3x0.75mm，采用16P的LGA封装。ICM-20608内部有一个512字节的FIFO。陀螺仪的量程范围可以编程设置，可选择±250，±500，±1000和±2000°/s，加速度的量程范围也可以编程设置，可选择±2g，±4g，±4g，±8g和±16g。陀螺仪和加速度计都是16位的ADC，并且支持I2C和SPI两种协议，使用I2C接口的话通信速度最高可以达到400KHz，使用SPI接口的话通信速度最高可达到8MHz。开发板上的ICM-20608通过SPI接口和STM32MP157连接在一起。ICM-20608特性如下：
' ~) q4 c. @. T" H: C8 |①、陀螺仪支持X,Y和Z三轴输出，内部集成16位ADC，测量范围可设置：±250，±500，±1000和±2000°/s。
4 c+ L8 n8 O+ Y②、加速度计支持X,Y和Z轴输出，内部集成16位ADC，测量范围可设置：±2g，±4g，±4g，±8g和±16g。
③、用户可编程中断。
7 q; _7 B+ m! M( c. o. C④、内部包含512字节的FIFO。
⑤、内部包含一个数字温度传感器。
' a, ?9 b2 j0 G2 T; A⑥、耐10000g的冲击。
⑦、支持快速I2C，速度可达400KHz。
, v- ?* p& w$ p2 X; j8 \9 T⑧、支持SPI，速度可达8MHz。

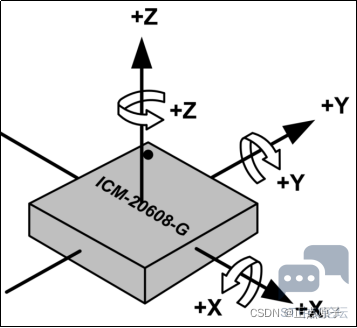

ICM-20608的3轴方向如图44.1.3.1所示：
7 s) L( d& V( h8 E- S

2 Z& v- H; g8 F/ U. ^
图44.1.3.1 ICM-20608检测轴方向和极性

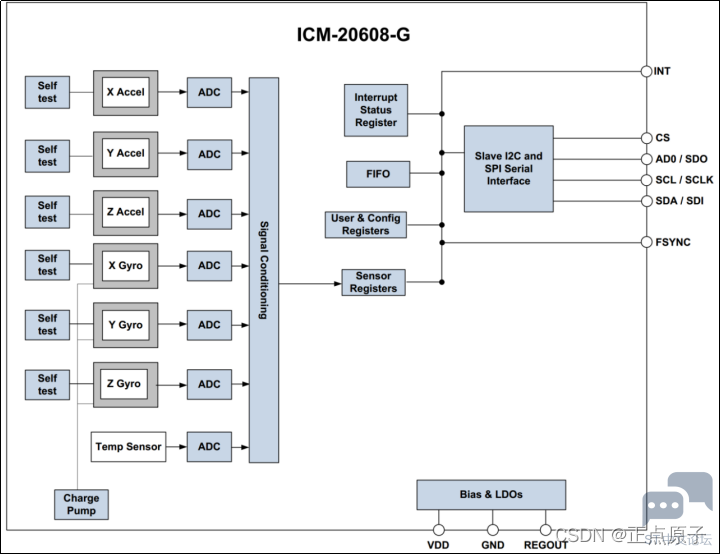

  p" J' H) {" c$ |ICM-20608的结构框图如图44.1.3.2所示：
' i5 t+ S) Y* i( g& N
- |) `/ W* {6 a. b2 p" k
5 f# l) c* K3 q
4 q7 ~+ ?) D' ?8 T& c* x1 v- a  e图44.1.3.2 ICM-20608框图
5 K9 U9 G' J% c- ~0 u7 M如果使用IIC接口的话，ICM-20608的AD0引脚决定I2C设备从地址的最后一位，如果AD0为0的话ICM-20608从设备地址是0X68，如果AD0为1的话ICM-20608从设备地址为0X69。本章我们使用SPI接口，跟上一章使用AP3216C一样，ICM-20608也是通过读写寄存器来配置和读取传感器数据，使用SPI接口读写寄存器需要16个时钟或者更多(如果读写操作包括多个字节的话)，第一个字节包含要读写的寄存器地址，寄存器地址最高位是读写标志位，如果是读的话寄存器地址最高位要为1，如果是写的话寄存器地址最高位要为0，剩下的7位才是实际的寄存器地址，寄存器地址后面跟着的就是读写的数据。表44.1.3.1列出了本章实验用到的一些寄存器和位，关于ICM-20608的详细寄存器和位的介绍请参考ICM-20608的寄存器手册：

, X" V) z# N# D9 M' x) m4 D. c
/ `7 H  J% Y+ D& K+ ^
/ }6 `, y& @7 v8 sICM-20608的介绍就到这里，关于ICM-20608的详细介绍请参考ICM-20608的数据手册和寄存器手册。
+ p4 D9 {3 w1 M2 k44.2 Linux下SPI驱动框架
3 x! ~/ k" N9 o3 R9 `  sSPI总线框架和I2C总线框架很类似，都采用了主机控制器驱动和设备驱动分离的思想；主机控制器也就是SoC的SPI控制器，例如STM32MP1的SPI控制器；而设备驱动对应的则是挂在SPI总线下的从机设备驱动程序。主机控制器针对具体的SOC平台，例如STM32MP1，对于同一个SOC平台来说，SPI控制器驱动程序是不用动的，不管外接的是什么SPI从机设备，对应的控制器驱动程序都一样，所以我们的重点就落在了种类繁多的SPI从机设备驱动开发了。SPI控制器驱动程序一般是不需要驱动开发工程师自己编写，SOC厂商会提供相应的主机驱动程序。
, R0 N& Z0 q) x! n1 c6 p! V在Linux内核当中，与I2C总线框架一样，SPI总线框架（也可以叫做SPI子系统）也可以分为三个部分：
* b) a& j+ W8 j1 dSPI核心层：SPI核心层是Linux的SPI子系统的核心代码部分，提供了核心数据结构的定义、SPI控制器驱动和设备驱动的注册、注销、管理等API。其为硬件平台无关层，向下屏蔽了物理总线控制器的差异，定义了统一的访问策略和接口；其向上提供了统一的接口，以便SPI设备驱动通过总线控制器进行数据收发。在Linux系统中，SPI核心层的代码位于drivers/spi/spi.c。
, N$ e/ ~0 ?* F+ h* i% wSPI控制器驱动层：每种处理器平台都有自己的SPI控制器驱动程序，它的职责是为系统中的SPI总线实现相应的读写方法。例如STM32MP1就有六个SPI，那么就有六个SPI控制器，每个控制器都有一条特定的SPI总线的读写。SPI子系统使用struct spi_master数据结构体来描述SPI控制器。在内核源码drivers/spi目录下有很多以spi-xxxx.c命名的源文件，如图44.2.1：

8 }' ^. y" b! }! k2 I" x
; ^5 E) S* Q! I; Z( ?  Q: n

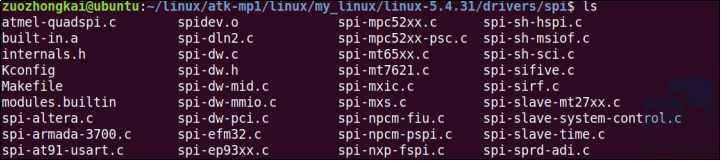

图44.2.1 SPI控制器驱动源码
/ d# W  `8 R) j# e; R这些文件就是具体平台对应的SPI控制器驱动程序，使用SPI核心层提供的接口向SPI子系统注册SPI控制器。
SPI设备驱动层：SPI从设备对应的驱动程序，比如一些SPI接口的芯片器件对应的驱动程序。接下来我们详细的聊聊SPI子系统。
44.2.1 SPI主机驱动
SPI主机驱动就是SoC的SPI控制器驱动，类似I2C总线的适配器驱动。SPI子系统使用spi_master结构体来描述SPI控制器，其实spi_master是一个宏，这个宏定义在include/linux/spi/spi.h文件中，如下所示：
#define spi_master spi_controller
  l, X- i# O/ @9 t: y. \, B所以由此可以知道，spi_master就是spi_controller结构体，该结构体定义在include/linux/spi/spi.h文件中，如下所示：
& c/ W! B& x! S/ w$ N" P5 y
1 V; @1 X+ d8 b$ }- B' t3 ^6 ~' Z

1. 示例代码44.2.1 spi_controller结构体

2. 424 struct spi_controller {
   , a) w, v, N7 @/ O- ?
3. 425     struct device   dev;                    /* device 对象 */
   & O5 D" f$ L& m6 j6 z
4. 426
   # r' t7 i! Z. `1 q
5. 427     struct list_head list;

6. ......

7. 435     s16         bus_num;                    /* SPI总线编号 */
   3 F8 d- T9 D# Y* y
8. ......
   9 C4 U. L8 }% W- {5 T6 k) w
9. 440     u16         num_chipselect;          /* 片选                 */

10. 441

11. 442     /* some SPI controllers pose alignment requirements on DMAable
    . k, ]& G, ?# G
12. 443      * buffers; let protocol drivers know about these requirements.

13. 444      */
    6 g2 P/ n5 O9 N# X- M  R
14. 445     u16         dma_alignment;

15. 446
    1 @& m+ T! T: ~5 t0 E
16. 447     /* spi_device.mode flags understood by this controller driver */
    * E. F7 [7 {; h
17. 448     u32         mode_bits;              /* 模式位 */
    8 V6 X; ^5 r( K! r6 ?
18. ......
    " J: K3 I  P  c% \. j3 F/ ?
19. 455     /* limits on transfer speed */

20. 456     u32         min_speed_hz;         /* SPI控制器支持的最小传输速率 */
    / `2 L2 L  S: S& k; a
21. 457     u32         max_speed_hz;         /* SPI控制器支持的最大传输速率 */
    % l0 ]/ n: x" [7 l- n
22. 458
    / ~. ^; h7 s' J1 I: q8 ?" ^7 z  |- q
23. 459     /* other constraints relevant to this driver */
    2 t6 i7 b6 `. j3 i" F- ?: J- L
24. 460     u16         flags;                         /* 传输类型标志 */
    ( x' u7 v$ G0 ~, M
25. ......

26. 468
    & ]) ?3 f/ }& m1 F! h0 @
27. 469     /* flag indicating this is an SPI slave controller */
    7 s; N+ W% @* \3 H1 W/ b
28. 470     bool            slave;                  /* 标志该控制器是否为SPI从设备存在 */
    % c6 H$ t2 F1 b0 }
29. 471
    6 @( V3 t4 b+ S+ ?! ~/ P" _
30. 472     /*
    ' d) `. F5 B  K! Z
31. 473      * on some hardware transfer / message size may be constrained

32. 474      * the limit may depend on device transfer settings

33. 475      */
    : i$ v2 ~- {5 L" v9 q4 P# g8 s
34. 476     size_t (*max_transfer_size)(struct spi_device *spi);
    - D; J. y; F$ B/ X+ P$ y
35. 477     size_t (*max_message_size)(struct spi_device *spi);

36. 478
    - G. j5 B0 J/ H( n2 ~, u
37. 479     /* I/O mutex */
    8 {$ {+ E; ?3 Q& @
38. 480     struct mutex        io_mutex;

39. 481

40. 482     /* lock and mutex for SPI bus locking */

41. 483     spinlock_t      bus_lock_spinlock;
    % r' o/ x4 F' |% H9 k
42. 484     struct mutex        bus_lock_mutex;
    ) q% A* I. N, ]( c
43. 485
    ( u0 H+ Y8 \* E3 w7 P- k0 x0 L3 S
44. 486    /* flag indicating that the SPI bus is locked for exclusive use */

45. 487     bool            bus_lock_flag;

46. ......
    . q3 H! n, t) L# Y
47. 495     int         (*setup)(struct spi_device *spi);
    8 e  F& q! D( L( X" r0 x# L8 U- ?
48. ......

49. 527     int         (*transfer)(struct spi_device *spi,
    % Y' I1 h8 G! }' S2 ]
50. 528                         struct spi_message *mesg);

51. ......

52. 567     int (*prepare_transfer_hardware)(struct spi_controller *ctlr);

53. 568     int (*transfer_one_message)(struct spi_controller *ctlr,

54. 569                     struct spi_message *mesg);
    / s2 I. n: R& f" q- A5 a
55. ......

56. 607 };

复制代码

+ W4 n& e" u/ [# y第495行，SPI控制器的setup函数，类似于初始化函数。
第527行，SPI控制器的transfer函数，和i2c_algorithm中的master_xfer函数一样，控制器数据传输函数。
, Y% G/ {5 v4 I: t3 ^5 J第568行，transfer_one_message 函数，也用于 SPI 数据发送，用于发送一个 spi_message，
0 {, p+ t6 z- P* T7 N
  d1 A' j5 M, t3 b; bSPI 的数据会打包成 spi_message，然后以队列方式发送出去。
SPI 主机端最终会通过 transfer 函数与 SPI 设备进行通信，因此对于 SPI 主机控制器的驱动编写者而言 transfer 函数是需要实现的，因为不同的 SOC 其 SPI 控制器不同，寄存器都不一样。和 I2C 适配器驱动一样，SPI 主机驱动一般都是 SOC 厂商去编写的，所以我们作为 SOC 的使用者，这一部分的驱动就不用操心了，除非你是在 SOC 原厂工作，内容就是写 SPI 主机驱动。
' f. {: o* |, {& ~SPI 主机驱动的核心就是申请 spi_master，然后初始化 spi_master，最后向 Linux 内核注册spi_master。
2 y3 \) ^, b/ X1、spi_master申请与释放
spi_alloc_master函数用于申请spi_master，函数原型如下：
struct spi_controller *spi_alloc_master(struct device *host,
unsigned int size)
函数参数和返回值含义如下：
8 ^$ q- K- F3 R! Q: O3 fhost：设备，一般是platform_device中的dev成员变量。
size：私有数据大小，可以通过spi_master_get_devdata函数获取到这些私有数据。
0 {$ Z9 T$ x" Y  D0 k* w7 y返回值：申请到的spi_controller，也就是spi_master。
! F6 f/ W% V% z5 \" G  Ospi_master的释放通过spi_master_put函数来完成，当我们删除一个SPI主机驱动的时候就需要释放掉前面申请的spi_master，spi_master_put本质上是个宏：
#define spi_master_put(_ctlr) spi_controller_put(_ctlr)
$ r" x& k4 q2 w$ g8 T1 Sspi_master_put函数最终通过调用spi_controller_put函数来完成spi_master释放，原型如下：
void spi_master_put(struct spi_controller *ctlr)
函数参数和返回值含义如下：
ctlr：要释放的spi_master。
返回值：无。
2、spi_master的注册与注销
$ s; F, T; v3 U) F; U当spi_master初始化完成以后就需要将其注册到Linux内核，spi_master注册函数为spi_register_master，函数原型如下：
int spi_register_master(struct spi_controller *ctlr)
函数参数和返回值含义如下：
% B* j7 L8 U2 d1 ^7 r0 tctlr：要注册的spi_master。
返回值：0，成功；负值，失败。
如果要注销spi_master的话可以使用spi_unregister_master函数，此函数原型为：
8 t! Y9 S6 }5 v* lvoid spi_unregister_master(struct spi_controller *ctlr)
+ Y3 p# y! C- N+ j4 {1 U函数参数和返回值含义如下：
ctlr：要注销的spi_master。
返回值：无。
0 t( \/ M2 ~" O: \! b( K% U44.2.2 SPI设备驱动
& b  A, P1 ~7 V( }# N* s  dspi设备驱动和i2c设备驱动也很类似，Linux内核使用spi_driver结构体来表示spi设备驱动，我们在编写SPI设备驱动的时候需要实现spi_driver。spi_driver结构体定义在include/linux/spi/spi.h文件中，结构体内容如下：
- S  A" T, v+ C0 O9 Z2 E7 |; N: L
" h2 {( o' Q3 n

1. 示例代码44.2.2.1 spi_driver结构体
   * f. K5 d6 D+ M6 p
2. 259 struct spi_driver {

3. 260     const struct spi_device_id *id_table;
   % D" i8 P* [9 s5 D4 T4 B
4. 261     int         (*probe)(struct spi_device *spi);

5. 262     int         (*remove)(struct spi_device *spi);

6. 263     void              (*shutdown)(struct spi_device *spi);

7. 264     struct device_driver    driver;
   4 u7 g6 z! v( M5 j
8. 265 };

复制代码

可以看出，spi_driver和i2c_driver、platform_driver基本一样，当SPI设备和驱动匹配成功以后probe函数就会执行。
同样的，spi_driver初始化完成以后需要向Linux内核注册，spi_driver注册函数为spi_register_driver，函数原型如下：
int spi_register_driver(struct spi_driver *sdrv)
函数参数和返回值含义如下：
) X7 Z2 V5 v8 g' A  Psdrv：要注册的spi_driver。
返回值：0，注册成功；赋值，注册失败。
注销SPI设备驱动以后也需要注销掉前面注册的spi_driver，使用spi_unregister_driver函数完成spi_driver的注销，函数原型如下：
void spi_unregister_driver(struct spi_driver *sdrv)
函数参数和返回值含义如下：
sdrv：要注销的spi_driver。
返回值：无。
! e; K7 u3 h. w! m1 Uspi_driver注册示例程序如下：
  `% n1 D& Y$ Y2 i# X1 i& x7 a

1. 示例代码44.2.2.2 spi_driver注册示例程序

2. 1  /* probe函数 */

3. 2  static int xxx_probe(struct spi_device *spi)
   ' v" N: I+ w* n" B# ]& z( f& i: r
4. 3  {
   ' w7 K& U5 h. U, i5 V( f9 m
5. 4           /* 具体函数内容 */
   4 g+ n( U0 y& }& {
6. 5           return 0;

7. 6  }

8. 7

9. 8  /* remove函数 */
   6 G" H" s  k7 |3 z, t, e/ r
10. 9  static int xxx_remove(struct spi_device *spi)

11. 10 {
    ; R! ]- v+ Z% f9 k" A0 H
12. 11          /* 具体函数内容 */

13. 12                  return 0;

14. 13 }
    : S# k6 \7 y8 J# Y1 j5 X
15. 14 /* 传统匹配方式ID列表 */

16. 15 static const struct spi_device_id xxx_id[] = {
    1 I9 i2 a! l, }  ]5 O9 A
17. 16          {"xxx", 0},

18. 17          {}
    ( X, W6 \, U" ~# ^) t
19. 18 };

20. 19

21. 20 /* 设备树匹配列表 */
    1 L0 }, _5 e* Z5 m- N$ s. v
22. 21 static const struct of_device_id xxx_of_match[] = {

23. 22          { .compatible = "xxx" },

24. 23          { /* Sentinel */ }

25. 24 };
    8 b/ Y' l; p/ n: Y
26. 25

27. 26 /* SPI驱动结构体 */
    . O: v* I, T* y
28. 27 static struct spi_driver xxx_driver = {

29. 28          .probe = xxx_probe,

30. 29          .remove = xxx_remove,

31. 30          .driver = {

32. 31                  .owner = THIS_MODULE,
    ; d, K( M( U0 U" j0 j
33. 32                  .name = "xxx",
    + G/ G  `6 G) l3 O$ o) y6 X
34. 33                  .of_match_table = xxx_of_match,
    5 c, H: L& @/ H0 o3 l' O* ]0 m* L
35. 34                 },

36. 35          .id_table = xxx_id,

37. 36 };
    1 w( ^. `/ e7 L5 Q7 P9 |, r0 w' [
38. 37
    ) I# ~: Q8 V: u# m0 Z' t
39. 38 /* 驱动入口函数 */

40. 39 static int __init xxx_init(void)

41. 40 {

42. 41          return spi_register_driver(&xxx_driver);
    . M# M6 b8 f- R7 D9 I
43. 42 }

44. 43
    * b# t* G- s! A: X% D
45. 44 /* 驱动出口函数 */
    * |5 A; I& Z9 P# Y2 c" [( T, \
46. 45 static void __exit xxx_exit(void)

47. 46 {
    . G9 q. l) P5 a. v
48. 47          spi_unregister_driver(&xxx_driver);
    3 P9 L; p/ I5 F% y
49. 48 }

50. 49
    & N+ d, M3 V' x8 J3 y5 z3 k$ ~
51. 50 module_init(xxx_init);
    8 N8 X- n! i9 s" D$ f& F* ?. x
52. 51 module_exit(xxx_exit);

复制代码

第1~36行，spi_driver结构体，需要SPI设备驱动人员编写，包括匹配表、probe函数等。和i2c_driver、platform_driver一样，就不详细讲解了。
* A) k% Z: Q  t  q第39~42行，在驱动入口函数中调用spi_register_driver来注册spi_driver。
第45~48行，在驱动出口函数中调用spi_unregister_driver来注销spi_driver。

/ V. t, F4 C  e0 F& j9 f44.2.3 SPI设备和驱动匹配过程
9 N$ j6 k6 a% o/ qSPI设备和驱动的匹配过程是由SPI总线来完成的，这点和platform、I2C等驱动一样，SPI总线为spi_bus_type，定义在drivers/spi/spi.c文件中，内容如下：
. F, n/ I8 X' H$ c& D1 M* l

1. 示例代码44.2.3.1 spi_bus_type结构体
   9 P7 `' [2 I+ `4 V3 u, t! f
2. 377 struct bus_type spi_bus_type = {
   2 J/ n6 ^, n2 ]% H
3. 378     .name               = "spi",

4. 379     .dev_groups         = spi_dev_groups,

5. 380     .match              = spi_match_device,
   , N) Z+ Z8 I% \8 a+ P3 `
6. 381     .uevent             = spi_uevent,
   # b( B( D0 I" Y6 J1 v; J
7. 382 };

复制代码

' G- y9 h- e* B, g& {  S1 O8 _9 a可以看出，SPI设备和驱动的匹配函数为spi_match_device，函数内容如下：

$ W5 x* [' R8 N/ f2 T5 Q, z

1. 示例代码44.2.3.2 spi_match_device函数
   . c2 w3 B" G- |8 T) L
2. 342 static int spi_match_device(struct device *dev,

3. struct device_driver *drv)

4. 343 {

5. 344     const struct spi_device *spi = to_spi_device(dev);
   $ u8 S5 V/ d* x
6. 345     const struct spi_driver *sdrv = to_spi_driver(drv);
   : ^& g: N$ y, w+ ]1 y% ~3 I
7. 346

8. 347     /* Check override first, and if set, only use the named driver */

9. 348     if (spi->driver_override)

10. 349         return strcmp(spi->driver_override, drv->name) == 0;
    7 m2 c* M  E' Q3 f0 W4 f  Q5 f
11. 350

12. 351     /* Attempt an OF style match */
    6 S4 |* Q6 @# m0 s
13. 352     if (of_driver_match_device(dev, drv))
    / b5 J+ ]3 o8 w' A1 p) u4 k2 [9 C
14. 353         return 1;
    / v1 J9 k' b1 J! |0 N' H7 m
15. 354

16. 355     /* Then try ACPI */

17. 356     if (acpi_driver_match_device(dev, drv))

18. 357         return 1;

19. 358
    8 Z. x" E/ M3 e. Y3 n# k1 z  u/ P
20. 359     if (sdrv->id_table)
    . _  b! R! D+ m: u# }* ]2 X
21. 360         return !!spi_match_id(sdrv->id_table, spi);

22. 361

23. 362     return strcmp(spi->modalias, drv->name) == 0;

24. 363 }

复制代码

spi_match_device函数和i2c_match_device函数的对于设备和驱动的匹配过程基本一样。
第352行，of_driver_match_device函数用于完成设备树设备和驱动匹配。比较SPI设备节点的compatible属性和of_device_id中的compatible属性是否相等，如果相当的话就表示SPI设备和驱动匹配。
第356行，acpi_driver_match_device函数用于ACPI形式的匹配。
第360行，spi_match_id函数用于传统的、无设备树的SPI设备和驱动匹配过程。比较SPI设备名字和spi_device_id的name字段是否相等，相等的话就说明SPI设备和驱动匹配。
第362行，比较spi_device中modalias成员变量和device_driver中的name成员变量是否相等。
/ G/ x6 R8 ~. R9 Y* D" T44.3 STM32MP1 SPI主机驱动分析
, c: ]6 t" C/ r6 x和I2C的适配器驱动一样，SPI主机驱动一般都由SOC厂商编写好了，打开stm32mp151.dtsi文件，找到如下所示内容：
- R3 Z" n1 R  C4 K' f4 z

1. 示例代码44.3.1 stm32mp151.dtsi文件中的spi1节点内容
   5 `8 d* H: f9 z- E7 X
2. 1   spi1: spi@44004000 {

3. 2       #address-cells = <1>;
   ; [; I& Y8 D9 F
4. 3       #size-cells = <0>;
   ) X6 _  f$ ?$ E0 D; ]
5. 4       compatible = "st,stm32h7-spi";
   9 C' A1 `# D7 ^6 n6 j6 p
6. 5       reg = <0x44004000 0x400>;

7. 6       interrupts = <GIC_SPI 35 IRQ_TYPE_LEVEL_HIGH>;
   3 E+ j* F+ d9 P6 C9 \+ i6 K- ~
8. 7       clocks = <&rcc SPI1_K>;

9. 8       resets = <&rcc SPI1_R>;
   9 \2 H* s' b5 ^7 R; [, L( O1 t
10. 9       dmas = <&dmamux1 37 0x400 0x01>,

11. 10            <&dmamux1 38 0x400 0x01>;
    1 V* |- F$ n, a7 L5 p0 S
12. 11      dma-names = "rx", "tx";
    ) M6 d: ^% ^) y
13. 12      power-domains = <&pd_core>;
    . m8 U3 A0 R5 r9 s5 i. `4 {
14. 13      status = "disabled";
    , ^8 a& S  \) H, o% ~$ x0 D3 W& F
15. 14  };

复制代码

" C6 u) ^" F; B重点来看一下第4行的compatible属性值，compatible属性为“st,stm32h7-spi”，在Linux内核源码中搜素这两个属性值即可找到STM32MP1对应的SPI主机驱动。STM32MP1的SPI主机驱动文件为drivers/spi/spi-stm32.c，在此文件中找到如下内容：
: h/ Y* B$ C  `5 |# O8 x

1. 示例代码44.3.2 stm32_spi_driver结构体

2. 1859    static const struct of_device_id stm32_spi_of_match[] = {
   . ?$ E; e: h; h# e$ K5 [6 O+ w% Z
3. 1860                 {         .compatible = "st,stm32h7-spi",
   % `1 b. Z1 T2 k7 V8 W  M- r
4.                                 .data = (void *)&stm32h7_spi_cfg },
   - C+ a4 ]2 B9 n. P# z! l
5. 1861                {        .compatible = "st,stm32f4-spi",

6.                                 .data = (void *)&stm32f4_spi_cfg },

7. 1862        {},

8. 1863    };

9. ......

10. 2154    static struct platform_driver stm32_spi_driver = {

11. 2155        .probe = stm32_spi_probe,

12. 2156        .remove = stm32_spi_remove,
    + w4 i1 K, n0 A2 }# `: t
13. 2157        .driver = {

14. 2158            .name = DRIVER_NAME,
    - ~3 S" K7 r7 O( ^( p
15. 2159            .pm = &stm32_spi_pm_ops,
    + v) e: |7 `+ G
16. 2160            .of_match_table = stm32_spi_of_match,
    $ C$ G- p+ B' \4 D5 l6 f6 h0 D
17. 2161        },
    ) n( M1 ?# |. O1 G
18. 2162    };

19. 2163
    - W( y3 L; d% C$ e7 W/ I1 ~
20. 2164    module_platform_driver(stm32_spi_driver);

复制代码

第1860行，“st,stm32h7-spi”匹配项，因此可知STM32MP1主机驱动就是spi-stm32.c这个文件。
第2154~2164行，从这里可以知道，该主机驱动程序是基于platform总线框架编写，platform_driver结构体变量为stm32_spi_driver，当platform总线下设备和设备驱动匹配成功之后就会执行stm32_spi_probe函数，同样当驱动模块卸载的时候就会执行stm32_spi_remove函数。
接下来我们重点来看下stm32_spi_probe函数做了些什么，函数如下所示：
. Q" ~$ f) z' ^2 j/ W+ T3 f
' t+ x3 J7 s% q, P# z% y

1. 示例代码44.3.3 stm32_spi_probe函数
   4 ~" @" ~) R# b6 N
2. 1866    static int stm32_spi_probe(struct platform_device *pdev)
   2 U  L9 o( {5 E
3. 1867    {

4. 1868        struct spi_master *master;

5. 1869        struct stm32_spi *spi;

6. 1870        struct resource *res;

7. 1871        struct reset_control *rst;

8. 1872        int i, ret, num_cs, cs_gpio;
   $ j& @6 }" I4 g7 c. ~
9. 1873

10. 1874        master = spi_alloc_master(&pdev->dev,
    % T' q0 D% S7 s) F. g! H. D
11. sizeof(struct stm32_spi));
    / |+ k) O' H0 h+ s( O+ ?, u
12. 1875        if (!master) {
    0 w* I" ~/ c1 I/ {3 s2 B
13. 1876            dev_err(&pdev->dev, "spi master allocation failed\n");
    ; E9 g7 q( |; `
14. 1877            return -ENOMEM;
    ; E. B9 b. V( `" d/ w
15. 1878        }

16. .....

17. 1892        res = platform_get_resource(pdev, IORESOURCE_MEM, 0);

18. 1893        spi->base = devm_ioremap_resource(&pdev->dev, res);
    ! c; C+ K3 T3 m
19. 1894        if (IS_ERR(spi->base)) {
    ) V) }- ^5 z, L% w+ |; m
20. 1895            ret = PTR_ERR(spi->base);
    & m8 \, R% L7 u  C
21. 1896            goto err_master_put;

22. 1897        }

23. 1898
    * p# A2 B  f" S/ U0 c
24. 1899        spi->phys_addr = (dma_addr_t)res->start;

25. 1900

26. 1901        spi->irq = platform_get_irq(pdev, 0);
    2 Y, u, j. G' b- k" D
27. 1902        if (spi->irq <= 0) {
    , S. k9 c6 G# ~  r6 x1 b" ~
28. 1903            ret = spi->irq;

29. 1904            if (ret != -EPROBE_DEFER)
    : @5 r3 y! |8 c! d8 Q
30. 1905                dev_err(&pdev->dev, "failed to get irq: %d\n", ret);

31. 1906            goto err_master_put;
    - |' o1 K3 i. u
32. 1907        }
    2 Y1 ]$ M, _: k: d) r
33. 1908        ret = devm_request_threaded_irq(&pdev->dev, spi->irq,
    % b+ Z$ q2 S5 v
34. 1909                        spi->cfg->irq_handler_event,
    " Y/ i* p# c" t, G$ ]; e+ x
35. 1910                        spi->cfg->irq_handler_thread,

36. 1911                        IRQF_ONESHOT, pdev->name, master);

37. ......
    % I- P7 g6 n2 z" f- Z
38. 1963        master->dev.of_node = pdev->dev.of_node;

39. 1964        master->auto_runtime_pm = true;
    # m  f# y1 T/ i  q# B% p
40. 1965        master->bus_num = pdev->id;
    8 Q3 z6 h. I1 N+ }8 j6 t, d" s6 E
41. 1966        master->mode_bits = SPI_CPHA | SPI_CPOL | SPI_CS_HIGH |
    6 R* u% \4 I" L3 }8 C
42. 1967                                                    SPI_LSB_FIRST | SPI_3WIRE;

43. 1968        master->bits_per_word_mask = spi->cfg->get_bpw_mask(spi);
    4 ?0 |: N8 j- \) L: y
44. 1969                master->max_speed_hz =         spi->clk_rate /
    . G( p; k, F3 `
45.                                        spi->cfg->baud_rate_div_min;
    4 S+ x0 v1 I7 v+ f! h
46. 1970                master->min_speed_hz = spi->clk_rate /
    # Q" d! G! P4 Q4 M# Q9 Q) B: b
47.                                                                   spi->cfg->baud_rate_div_max;
    . U; D7 R! O( \, j# x- \
48. 1971        master->setup = stm32_spi_setup;
    ' G6 z. q' K: A# N$ L) M
49. 1972        master->prepare_message = stm32_spi_prepare_msg;
    - `9 w  d1 p/ R# y+ {
50. 1973        master->transfer_one = stm32_spi_transfer_one;

51. 1974        master->unprepare_message = stm32_spi_unprepare_msg;

52. ......
    4 l( k+ c. W9 v7 j$ B7 L5 r
53. 2026        ret = spi_register_master(master);
    ( R* ?6 K; q3 k8 I9 q' g7 N+ L+ n
54. ......
    / E, Q, r; Y) b4 G4 r& p
55.
    6 X1 N5 B; g2 N3 v9 R, ^
56. 2050    }

复制代码

# L' G* L6 q& L7 y' k, @第1874行，通过调用spi_alloc_master函数为master指针申请内存，也就是实例化master。
第1901~1911行，获取中断号和注册中断函数。
第1963~1974行，对master变量进行初始化和赋值，从结果可以看到，master 结构体中并没有设置 transfer 和 transfer_one_message 这两个用于 SPI 数据传输的函数，而是使用了 transfer_one 作为 SPI 数据传输的函数，对应的函数为stm32_spi_transfer_one，也就是该函数是STM32MP1 SPI数据传输的函数。
第2026行，调用spi_register_master函数向SPI子系统注册一个master。
& t' [# X/ t4 `' g/ \; n; a这里简单第看看stm32_spi_transfer_one函数的内容，如下所示(有省略)：
. x6 }& l, T& ^9 [# f7 O  I

1. 示例代码44.3.4 stm32_spi_transferZ_one函数

2. 1683    static int stm32_spi_transfer_one(struct spi_master *master,

3. 1684                      struct spi_device *spi_dev,
   + l% ?% F* E* [4 u. m
4. 1685                      struct spi_transfer *transfer)

5. 1686    {

6. 1687        struct stm32_spi *spi = spi_master_get_devdata(master);
   ; m: X2 P+ S4 V8 H7 ~* O% |$ j
7. 1688        u32 xfer_time, midi_delay_ns;

8. 1689        unsigned long timeout;
     k! J0 s) j: ~& L
9. 1690        int ret;

10. 1691
    - m6 E8 Q- K, q
11. 1692        spi->tx_buf = transfer->tx_buf;

12. 1693        spi->rx_buf = transfer->rx_buf;

13. 1694        spi->tx_len = spi->tx_buf ? transfer->len : 0;
    - [9 I, Z1 ^+ f' Z' Q
14. 1695        spi->rx_len = spi->rx_buf ? transfer->len : 0;
    6 ^7 b* Y0 X" o- {
15. 1696

16. 1697        spi->cur_usedma = (master->can_dma &&
    8 C! Y4 C6 {# q
17. 1698                   master->can_dma(master, spi_dev, transfer));

18. 1699
    . {9 B# S. f- N- k' U" ~
19. 1700        ret = stm32_spi_transfer_one_setup(spi, spi_dev, transfer);

20. 1701        if (ret) {

21. 1702            dev_err(spi->dev, "SPI transfer setup failed\n");
    6 s( W4 o. f+ V1 w0 ^) c3 r
22. 1703            return ret;

23. 1704        }
    9 l0 K: F1 m# M3 L7 a- k1 B
24. 1705
    & J8 r% B' Y" i/ U- G' f& Y
25. 1706        reinit_completion(&spi->xfer_completion);
    5 G! O5 x5 B, w  {) [9 s
26. 1707        spi->xfer_status = 0;
    ' x5 U' {; `9 t( G, U: D
27. 1708
    - B, d$ m5 S5 E( Y
28. 1709        if (spi->cur_usedma)

29. 1710            ret = stm32_spi_transfer_one_dma(spi, transfer);
    6 A+ c/ X; G4 z8 j3 i
30. 1711        else

31. 1712            ret = spi->cfg->transfer_one_irq(spi);
    ) U1 p0 v% a( t1 G7 l
32. 1713
    ' N( U9 `; @4 L6 n1 {/ q0 H: d! ^
33. 1714        if (ret)

34. 1715            return ret;

35. ......

36. 1739    }

复制代码

2 a; E2 l0 |$ G' U第1709~1715行，如果启动了DMA那么就使用stm32_spi_transfer_one_dma来进行传输数据，没有用DMA的话就调用transfer_one_irq函数。这两个函数也就是控制寄存器来进行收发数据。
; h4 X1 d6 S) k- f1 R! C7 i关于STM32MP1 SPI主机程序的分析就到这里了。
3 j- L' b  ~- B( A1 N, k3 g
44.4 SPI设备驱动编写流程
, x( F( @/ H* X" t44.4.1 SPI设备信息描述
1、IO的pinctrl子节点创建与修改
首先肯定是根据所使用的IO来创建或者修改pinctrl子节点，这个没有什么好说的。唯独要注意的是检查相应的IO有没有被其它的设备所使用，如果有多个pinctrl配置相同的IO是没有关系的，只要保证没有被设备调用就行。
2、SPI设备节点的创建与修改
) u4 L5 o4 j/ M采用设备树方式的情况下，SPI从机设备信息描述就通过创建相应的设备子节点来完成，我们可以打开stm32mp157d-atk.dts这个设备树文件，然后在里边创建一个SPI从机设备节点，描述该设备的相关信息，我们后面再创建。
3 R! v9 l/ w9 u. x( h4 o( ~0 l44.4.2 SPI从机设备数据收发处理流程
SPI设备驱动的核心是spi_driver，这个我们已经在44.2.2小节讲过了。当我们向Linux内核注册成功spi_driver以后就可以使用SPI核心层提供的API函数来对设备进行读写操作了。首先是spi_transfer结构体，此结构体用于描述SPI传输信息，结构体内容如下：
  M" c2 m  d; o; Q

1. 示例代码44.4.2.1 spi_transfer结构体
   7 u" N3 ]6 V. J' V3 a7 J9 V
2. 811 struct spi_transfer {
   0 H7 C% D+ A' O
3. ......
   , ?+ U( v# T: }' k9 W
4. 817     const void  *tx_buf;

5. 818     void        *rx_buf;
   ; [7 e! X0 q& q
6. 819     unsigned    len;

7. 820
   : j7 S8 K; M# x8 X* p7 b
8. 821     dma_addr_t  tx_dma;
   3 a, x" t' G, l  C
9. 822     dma_addr_t  rx_dma;

10. 823     struct sg_table tx_sg;

11. 824     struct sg_table rx_sg;

12. 825

13. 826     unsigned    cs_change:1;
    # Y) `' r& U) X
14. 827     unsigned    tx_nbits:3;

15. 828     unsigned    rx_nbits:3;
    : X) e, Y2 ?" ~6 E& D$ p
16. 829 #define SPI_NBITS_SINGLE    0x01 /* 1bit transfer */
    1 H+ J" c# o4 v9 _& Q; [; f  k
17. 830 #define SPI_NBITS_DUAL      0x02 /* 2bits transfer */

18. 831 #define SPI_NBITS_QUAD      0x04 /* 4bits transfer */
    : _1 z" h! l1 Y* o
19. 832     u8      bits_per_word;
    / K) O& R' p( ^2 R6 H* _% i
20. 833     u8      word_delay_usecs;
    9 L% R2 z$ J3 D6 `6 c+ C9 F1 S1 x
21. 834     u16     delay_usecs;
    ! w3 e& q0 h- n5 B# n3 h9 w$ B
22. 835     u16     cs_change_delay;
    9 t" E) a! u* Q# P. R# j
23. 836     u8      cs_change_delay_unit;

24. 837 #define SPI_DELAY_UNIT_USECS    0

25. 838 #define SPI_DELAY_UNIT_NSECS    1

26. 839 #define SPI_DELAY_UNIT_SCK  2
    - y" N7 L' e- }
27. 840     u32     speed_hz;
    ' l7 H7 \" J8 f
28. 841     u16     word_delay;
    9 x: O6 B9 x$ X# C* y
29. 842

30. 843     u32     effective_speed_hz;

31. 844

32. 845     struct list_head transfer_list;

33. 846 };
    7 Z5 v0 a3 {1 B9 N3 x: h. S. x: y

复制代码

第817行，tx_buf保存着要发送的数据。
, |7 I2 [. \. E1 O4 C" c. f* L, [第818行，rx_buf用于保存接收到的数据。
- L$ p2 D: [: k0 }. H+ @; @第819行，len是要进行传输的数据长度，SPI是全双工通信，因此在一次通信中发送和接收的字节数都是一样的，所以spi_transfer中也就没有发送长度和接收长度之分。
9 s5 v) i( C, X4 ^" y% lspi_transfer需要组织成spi_message，spi_message也是一个结构体，内容如下：
4 x% a* h3 J) v4 r2 o. K$ s
3 Q* U# Q7 }1 z4 K" o" `

1. 示例代码44.4.2.2 spi_message结构体

2. 878 struct spi_message {

3. 879     struct list_head    transfers;

4. 880
   1 Y; R+ [- y2 [4 L! F( A
5. 881     struct spi_device   *spi;
   1 C6 ^% D" P4 P4 f0 a( _
6. 882

7. 883     unsigned        is_dma_mapped:1;

8. ......

9. 897     void            (*complete)(void *context);

10. 898     void            *context;
    6 w, O: R  f4 c6 z
11. 899     unsigned        frame_length;

12. 900     unsigned        actual_length;

13. 901     int         status;

14. ......

15. 907     struct list_head    queue;
    * _1 g0 j2 x4 Z" n6 D
16. 908     void            *state;
    : S# f/ B+ C7 d$ l  z  O1 T9 n& _- x: b
17. 909

18. 910     /* list of spi_res reources when the spi message is processed */

19. 911     struct list_head        resources;

20. 912 };
    " v, `& ~9 Z0 i" v2 X8 S  I

复制代码

- V% B) e; ^2 o# s. m& E: V6 o在使用spi_message之前需要对其进行初始化，spi_message初始化函数为spi_message_init，函数原型如下：
void spi_message_init(struct spi_message *m)
2 w& T" g, e5 P& u! x5 q# V函数参数和返回值含义如下：
- z, W; l# G) `" |# jm：要初始化的spi_message。
返回值：无。
: R% ]( e, w. k& S! v4 gspi_message初始化完成以后需要将spi_transfer添加到spi_message队列中，这里我们要用到spi_message_add_tail函数，此函数原型如下：
void spi_message_add_tail(struct spi_transfer *t, struct spi_message *m)
函数参数和返回值含义如下：
t：要添加到队列中的spi_transfer。
6 y( {1 D; q5 i1 [, Y1 om：spi_transfer要加入的spi_message。
  ~6 i+ T, ?+ N" k4 h/ R# t- L8 o返回值：无。
spi_message准备好以后就可以进行数据传输了，数据传输分为同步传输和异步传输，同步传输会阻塞的等待SPI数据传输完成，同步传输函数为spi_sync，函数原型如下：
% }; P2 w# i" ]1 V) X- `5 Wint spi_sync(struct spi_device *spi, struct spi_message *message)
函数参数和返回值含义如下：
! {* v: k0 E% Hspi：要进行数据传输的spi_device。
message：要传输的spi_message。
; v0 l0 d! \1 b4 i( w9 s返回值：无。
异步传输不会阻塞的等到SPI数据传输完成，异步传输需要设置spi_message中的complete成员变量，complete是一个回调函数，当SPI异步传输完成以后此函数就会被调用。SPI异步传输函数为spi_async，函数原型如下：
int spi_async(struct spi_device *spi, struct spi_message *message)
9 M9 s" a, k  E函数参数和返回值含义如下：
spi：要进行数据传输的spi_device。
) m  A  K! W3 J/ A  k6 xmessage：要传输的spi_message。
返回值：无。
+ g& S) m9 S7 h8 {$ b" y在本章实验中，我们采用同步传输方式来完成SPI数据的传输工作，也就是spi_sync函数。
综上所述，SPI数据传输步骤如下：
①、申请并初始化spi_transfer，设置spi_transfer的tx_buf成员变量，tx_buf为要发送的数据。然后设置rx_buf成员变量，rx_buf保存着接收到的数据。最后设置len成员变量，也就是要进行数据通信的长度。
②、使用spi_message_init函数初始化spi_message。
# j2 ?& b9 l( V$ \( C3 J4 @③、使用spi_message_add_tail函数将前面设置好的spi_transfer添加到spi_message队列中。
+ X. {! t* ^1 X: n④、使用spi_sync函数完成SPI数据同步传输。
6 X  j. [7 }7 N  y1 O& z通过SPI进行n个字节的数据发送和接收的示例代码如下所示：
, P1 w7 z' }5 B+ R

1. 示例代码44.4.2.3 SPI数据读写操作
   7 y" Z$ X) T- W1 A% i* w3 f) f
2. /* SPI多字节发送 */

3. static int spi_send(struct spi_device *spi, u8 *buf, int len)

4. {
   , L2 j. Z3 W8 ^2 e
5.     int ret;
   9 g7 C  B* S& z; j% M6 n  M
6.     struct spi_message m;
   & q$ l# `6 W2 z3 e3 Q
7.

8.     struct spi_transfer t = {

9.         .tx_buf = buf,
   - V$ w2 T- O" O7 ?/ C& L6 @
10.         .len = len,

11.     };
    6 a! c4 ]: @% S/ l& O  c
12.
    0 r: F$ E+ j$ b
13.     spi_message_init(&m);               /* 初始化spi_message */

14.     spi_message_add_tail(t, &m);/* 将spi_transfer添加到spi_message队列 */
    % Y7 [$ S. c; N4 n+ F
15.     ret = spi_sync(spi, &m);            /* 同步传输 */

16.     return ret;

17. }

18.
    - {$ l- P4 ?' P& T6 @7 I
19. /* SPI多字节接收 */
    5 b8 x$ t, n6 c- G# Q5 S
20. static int spi_receive(struct spi_device *spi, u8 *buf, int len)

21. {

22.     int ret;

23.     struct spi_message m;
    : H& V9 |6 }9 K
24.
    , @- A) ?4 d' X9 Z
25.     struct spi_transfer t = {

26.         .rx_buf = buf,
      I6 d$ J8 L/ Q% }6 t2 P
27.         .len = len,

28.     };
    ! {* [% f. e" J8 _8 j- g8 ~
29.
    0 ~! i! ?' E8 _! a# l& f
30.     spi_message_init(&m);               /* 初始化spi_message */
    " E" ~) Q& }1 t
31.     spi_message_add_tail(t, &m);/* 将spi_transfer添加到spi_message队列 */

32.     ret = spi_sync(spi, &m);            /* 同步传输 */
    6 x/ P0 R3 W$ T7 a
33.     return ret;
    ; F2 x' k! B0 P, Z2 G% u
34. };

复制代码

44.5 硬件原理图分析

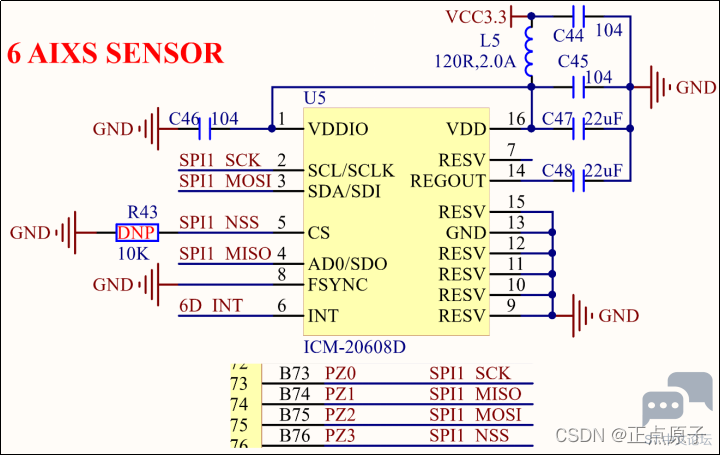

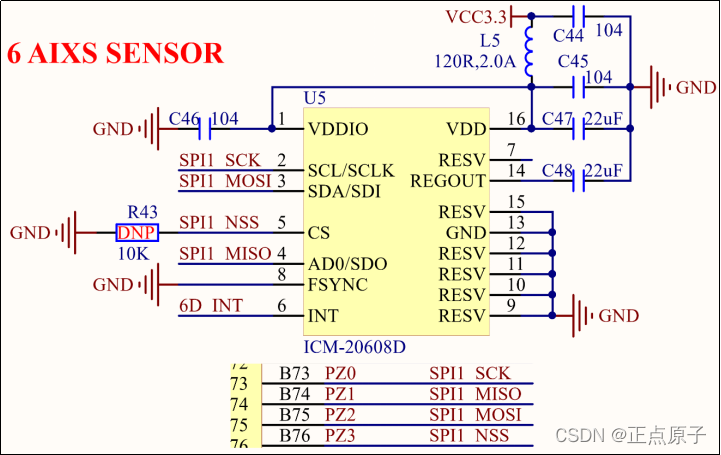

STM32MP1开发板上ICM20608原理如图44.5.1所示：

1 @4 ?# A0 A0 }6 g* z

# ]) n+ c* s  b6 h7 w* s4 c, a2 B图44.5.1 ICM-20608 原理图
; f. X9 P/ n& d9 P( m5 w图44.5.1这是ICM-20608的硬件原理图。正点原子STM32MP1开发板的PZ0~3分别连接到ICM-20608的SCK、SDA、AD0和CS。其中6D_INT为ICM20608的中断引脚，连接到PA14引脚上，在本章实验上没有用到ICM20608的中断引脚。
4 C3 A( U5 ~1 T
* O! u7 O, x- }$ y7 ^2 ^44.6 实验程序编写
本实验对应的例程路径为：开发板光盘1、程序源码2、Linux驱动例程22_spi。
! B8 @: i6 ~" V0 V0 |. p( @4 w44.6.1 修改设备树
1、添加或者查找ICM20608所使用的IO的pinmux配置
; M/ v) X  _  i' D5 F6 T首先在stm32mp15-pinctrl.dtsi文件中添加IO配置信息，ICM20608连接到了STM32MP157的SPI1接口，因此先在stm32mp15-pinctrl.dtsi里面搜索一下，看看有没有SPI1接口引脚配置(在本教程中，默认是有的)。如果没有的话就自行添加，有的话就检查一下SPI1接口的引脚配置是否和自己所使用的硬件一致，不一致的话就要修改。修改后的引脚信息如下所示：

9 V* S  c- Y! g- F8 _: x4 ?

1. 示例代码44.6.1.1 spi1的pinmux配置

2. 1  spi1_pins_a: spi1-0 {

3. 2   pins1 {

4. 3       pinmux =         <STM32_PINMUX('Z', 0, AF5)>,         /* SPI1_SCK         */

5. 4                             <STM32_PINMUX('Z', 2, AF5)>;        /* SPI1_MOSI         */
   ; |' J# T, k% E* A
6. 5       bias-disable;

7. 6       drive-push-pull;

8. 7       slew-rate = <1>;
   4 a& |- U5 @5 ^4 l' y) m
9. 8   };
   . K/ @3 e2 u( [7 t# d
10. 9
    % [3 x9 n" Z8 F5 p# @
11. 10  pins2 {
    % q! u# S, C4 C. D% R; ?
12. 11      pinmux = <STM32_PINMUX('Z', 1, AF5)>;                 /* SPI1_MISO         */
    7 Y4 D! Q9 _- s- \" K+ ]! E; e
13. 12      bias-disable;
    * }& W  }8 y, X5 B( p9 Z
14. 13  };
    3 y) f5 R0 R0 P  m& R: e
15. 14
      b3 v9 E( }! V' I& O
16. 15  pins3 {
    9 y; r0 O4 d5 o  u! ^5 \2 b# @
17. 16      pinmux = <STM32_PINMUX('Z', 3, GPIO)>;          /* SPI1_NSS         */
    ; y% d& x5 K2 ]$ f3 x
18. 17          drive-push-pull;
    + r* x& n! J% l; @, I! N# y
19. 18          bias-pull-up;
      l# S2 _0 o. h& [" V/ l
20. 19      output-high;
    0 L! c2 ?" z: U- N* l0 _& D
21. 20          slew-rate = <0>;

22. 21  };

23. 22 };
    ; x8 R8 w1 k5 H  h5 M# D
24. 23
    - y8 Q4 d$ E5 V2 t  G  I
25. 24 spi1_sleep_pins_a: spi1-sleep-0 {

26. 25  pins {
    " e2 i; I6 L% X1 D4 V  o
27. 26      pinmux = <STM32_PINMUX('Z', 0, ANALOG)>,         /* SPI1_SCK         */
    & V/ V$ k, T9 I7 ^* _
28. 27           <STM32_PINMUX('Z', 1, ANALOG)>,                 /* SPI1_MISO         */

29. 28           <STM32_PINMUX('Z', 2, ANALOG)>,                 /* SPI1_MOSI         */

30. 29           <STM32_PINMUX('Z', 3, ANALOG)>;                 /* SPI1_NSS         */

31. 30  };
    0 I5 ^& e  U6 o/ |: e) y6 J0 ~
32. 31 };

复制代码

示例代码44.6.3.1里15~21行是设置ICM20608的片选信号，直接复用为GPIO，也就是使用软件片选。
/ _# A$ }. Z0 |5 T- o
8 ^3 M) ?* i$ [/ B8 h3 N2、在SPI1节点下添加pinmux并追加icm20608子节点
3 ]: G, h$ f2 j! l3 g$ U, b在stm32mp157d-atk.dts文件，追加SPI1节点，追加如下所示内容：
- ?$ b5 {; _. ]* l9 t' _4 I
; ~3 A1 g- F) N- E+ e

1. 示例代码44.6.1.2追加内容的spi1节点
   2 E0 u, Z& {/ @0 }9 q+ v
2. 1   &spi1 {

3. 2       pinctrl-names = "default", "sleep";
   ) ]' x, {' w  e2 `' _2 ]  q
4. 3       pinctrl-0 = <&spi1_pins_a>;

5. 4       pinctrl-1 = <&spi1_sleep_pins_a>;
   0 ]* ?% v( j, U4 N2 r
6. 5       cs-gpios = <&gpioz 3 GPIO_ACTIVE_LOW>;

7. 6       status = "okay";

8. 7

9. 8       spidev: icm20608@0 {

10. 9           compatible = "alientek,icm20608";

11. 10          reg = <0>; /* CS #0 */
    - b* M; b. H( A) c8 _
12. 11          spi-max-frequency = <80000000>;
    6 j6 S1 A6 l0 t3 O8 R
13. 12      };
    . X+ Y6 \' d  O0 j9 v
14. 13  };
    4 ~& U( G! M% B+ [$ v# A) u" h% B
15.
    ! C1 c4 D0 [7 k; w" I& H

复制代码

第2~4行，设置IO要使用的pinmux配置。
3 N0 R( i" J3 J/ n% `  D- F第5行，“cs-gpios”属性是用来设置SPI的片选引脚。SPI主机驱动就会根据此属性去控制设备的片选引脚，本实验我们使用PZ3作为片选引脚。关于cs-gpios属性的详细描述可以参考绑定文档：Documentation/devicetree/bindings/spi/spi-controller.yaml。如果一个SPI接口下连接了多个SPI芯片，那么cs-gpios属性里面就要添加所有SPI芯片的片选信号，比如：
/ d3 E/ X* L$ d3 l5 u3 \; h; Lcs-gpios = <&gpio1 0 0>, <&gpio1 1 0>, <&gpio1 2 0>, <&gpio1 3 0>;
$ l+ q3 L8 Y3 @, T& h6 i1 O上述描述说明此时SPI节点下有4个SPI芯片，第一个SPI芯片的片选引脚为gpio1_0，一以此类推。
第8~12行，icm20608设备子节点，从第5行的cs-gpios节点可以看出，此时SPI接口下只有一个ICM20608，而且ICM20608的片选索引为0，因此@后面为0。注意，@后面的数字就是对应SPI芯片片选信号在cs-gpios中的索引值。第9行设置节点属性兼容值为“alientek,icm20608”，第10行reg属性表示icm20608所使用的片选，和第8行@后面的数字含义相同，这里也设置为0，也就是cs-gpios属性中的第一个片选信号。第11行设置SPI最大时钟频率为8MHz，这是ICM20608的SPI接口所能支持的最大的时钟频率。
9 T( a* g+ C0 h
1 A5 ?* ~$ r- G8 S6 p  m44.6.2 编写ICM20608驱动
新建名为“22_spi”的文件夹，然后在22_spi文件夹里面创建vscode工程，工作区命名为“spi”。工程创建好以后新建icm20608.c和icm20608reg.h这两个文件，icm20608.c为ICM20608的驱动代码，icm20608reg.h是ICM20608寄存器头文件。先在icm20608reg.h中定义好ICM20608的寄存器，输入如下内容(有省略，完整的内容请参考例程)：
& n1 U1 M9 m" t7 F, ^* r

1. 示例代码44.6.2.1 icm20608reg.h文件内容
   1 C% l# |9 j8 p; h& I7 V
2. 1  #ifndef ICM20608_H
   + o4 E( N6 x4 P8 ]* J* {
3. 2  #define ICM20608_H
   % t$ k$ c# `( Z# }
4. 3  /***************************************************************
   ! w; P  b7 e/ k4 K# N
5. 4  Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
   ; x& d4 w% m! m9 D, |1 `2 z1 Y
6. 5  文件名         : icm20608reg.h

7. 6  作者            : 左忠凯
   : s1 ~4 `1 V2 p9 J$ ?
8. 7  版本            : V1.0
   / b3 ~7 R) Q* A$ E+ \
9. 8  描述           : ICM20608寄存器地址描述头文件

10. 9  其他             : 无
      _1 F; K1 |: T3 ]( w
11. 10 论坛            : <a href="http://www.openedv.com" target="_blank">www.openedv.com</a>
    7 s& v/ C0 }! n$ d
12. 11 日志            : 初版V1.0 2019/9/2 左忠凯创建

13. 12 ***************************************************************/

14. 13 #define ICM20608G_ID         0XAF    /* ID值 */
    1 r, `" f" t  W
15. 14 #define ICM20608D_ID         0XAE    /* ID值 */
    $ M9 L& u0 t& J0 A7 C8 F3 a/ V
16. 15
    % G, q# f. j* t! a
17. 16 /* ICM20608寄存器
    8 ^. \# {) ^4 i! c
18. 17  *复位后所有寄存器地址都为0，除了
    2 m* x( w# b$ n0 N9 A2 ^5 b
19. 18  *Register 107(0X6B) Power Management 1          = 0x40
    ! R! O+ R8 I! S) \% H' h  J  ]  v
20. 19  *Register 117(0X75) WHO_AM_I                     = 0xAF或0xAE

21. 20  */

22. 21 /* 陀螺仪和加速度自测(出产时设置，用于与用户的自检输出值比较） */
    ( R# R- @2 ~6 t; p; P- p& W
23. 22 #define  ICM20_SELF_TEST_X_GYRO            0x00

24. 23 #define  ICM20_SELF_TEST_Y_GYRO             0x01
    ; E' C3 b7 I% J2 Z
25. 24 #define  ICM20_SELF_TEST_Z_GYRO            0x02

26. 25 #define  ICM20_SELF_TEST_X_ACCEL           0x0D
    0 U8 I$ p3 j2 z5 j
27. 26 #define  ICM20_SELF_TEST_Y_ACCEL            0x0E

28. 27 #define  ICM20_SELF_TEST_Z_ACCEL            0x0F

29. ......
    + _0 o1 G3 x, [: g* j: ^$ z
30. 88 #endif

复制代码

接下来继续编写icm20608.c文件，因为icm20608.c文件内容比较长，因此这里就将其分开来讲解。
+ u. `1 o$ E( S
1、icm20608设备结构体创建
首先创建一个icm20608设备结构体，如下所示：

( j# m/ J( E+ i; l9 Q

1. 示例代码44.6.2.2 icm20608设备结构体创建
   ; E: h# J9 x! Q1 x8 @9 _( M) P
2. 1   #include <linux/spi/spi.h>

3. 2   #include <linux/kernel.h>

4. 3   #include <linux/module.h>

5. ......

6. 14
   - q5 f% l* B: \% A$ u
7. 15  #define ICM20608_CNT    1

8. 16  #define ICM20608_NAME   "icm20608"
   - \) t0 D6 y+ y* }
9. 17
   - ^' c% ~% f: r! X: _* i" m
10. 18  struct icm20608_dev {
    ( h: x$ t: q1 t) p; b. b- E
11. 19      struct spi_device *spi;           /* spi设备                         */

12. 20      dev_t devid;                        /* 设备号                             */

13. 21      struct cdev cdev;                   /* cdev                             */

14. 22      struct class *class;               /* 类                                      */
    : S- M8 a2 y. d% b. ?
15. 23      struct device *device;              /* 设备                                    */

16. 24      struct device_node  *nd;            /* 设备节点                                 */
    6 _5 m+ x! S5 B& h, e3 n
17. 25      signed int gyro_x_adc;              /* 陀螺仪X轴原始值           */
    ! E3 z, U! D: j9 c2 k
18. 26      signed int gyro_y_adc;              /* 陀螺仪Y轴原始值            */

19. 27      signed int gyro_z_adc;              /* 陀螺仪Z轴原始值             */

20. 28      signed int accel_x_adc;             /* 加速度计X轴原始值          */
    9 G- f+ q: v# f& R# l' L% A
21. 29      signed int accel_y_adc;             /* 加速度计Y轴原始值          */
    - S+ Q8 {' x, c6 j, w% B- V9 x
22. 30      signed int accel_z_adc;             /* 加速度计Z轴原始值          */

23. 31      signed int temp_adc;                /* 温度原始值                  */

24. 32  };
    & a% \* k* [* v7 Q! Y0 _

复制代码

icm20608的设备结构体icm20608_dev没什么好讲的，重点看一下第19行的spi，对于SPI设备驱动来讲最核心的就是spi_device。probe函数会向驱动提供当前SPI设备对应的spi_device，因此把这个结构体赋值到spi成员里，我们可以在字符串设备里操作spi成员就可以操作对应的SPI设备。
. q' D0 e! ?! I- x2、icm20608的spi_driver注册与注销
# w) S% ~0 ^) O1 b" ?6 _8 b9 J8 h对于SPI设备驱动，首先就是要初始化并向系统注册spi_driver，icm20608的spi_driver初始化、注册与注销代码如下：
- v( f6 {. A) T) T/ V3 r

1. 示例代码44.6.2.3 icm20608的spi_driver初始化、注册与注销
   " n& a! M6 t1 M! Z5 L
2. 1   /* 传统匹配方式ID列表 */
   + e& X& H! @) d
3. 2   static const struct spi_device_id icm20608_id[] = {

4. 3       {"alientek,icm20608", 0},
   6 a7 C7 Z! ]- C  D! l& _1 Z
5. 4       {}

6. 5   };

7. 6
   7 e* w9 a0 e5 m% Y2 h
8. 7   /* 设备树匹配列表 */

9. 8   static const struct of_device_id icm20608_of_match[] = {
   1 p+ R( k$ @! C; s+ S6 u1 ]$ h9 K
10. 9       { .compatible = "alientek,icm20608" },

11. 10      { /* Sentinel */ }
    - ]3 Y: X- B& [7 D, K- I
12. 11  };

13. 12
    & n2 D: Z& s8 ^0 G$ O" u4 ]7 Q
14. 13  /* SPI驱动结构体 */

15. 14  static struct spi_driver icm20608_driver = {

16. 15      .probe = icm20608_probe,
    % I( P! Z+ X% ?3 O& K6 U
17. 16      .remove = icm20608_remove,
    5 \5 d. f& L+ e: {- k
18. 17      .driver = {

19. 18              .owner = THIS_MODULE,

20. 19              .name = "icm20608",
    3 j. x4 r/ y; p" [0 R
21. 20              .of_match_table = icm20608_of_match,

22. 21             },
    4 d& \$ |$ K  A$ b1 p1 }6 y
23. 22      .id_table = icm20608_id,
    + X+ ?9 N  A0 B5 x2 m4 s' o7 T
24. 23  };
    ; f3 N5 A, W9 K2 _0 m
25. 24
    4 Q& q, v  _) G# K/ E
26. 25  /*

27. 26   * @description         : 驱动入口函数
    % P! S& g7 Y, `$ Y. j
28. 27   * @param               : 无
    # A, n) }# C! o% a
29. 28   * @return              : 无
    9 S: u% T! u! d5 z5 ]+ W
30. 29   */
    4 A+ f1 C3 O9 I% S3 R. h3 W
31. 30  static int __init icm20608_init(void)

32. 31  {
    . h7 Q6 v; N: f) L7 I6 ~" y
33. 32      return spi_register_driver(&icm20608_driver);

34. 33  }
    # k4 M9 L1 U' e
35. 34

36. 35  /*
    2 {6 c. G3 r$ a8 W7 h
37. 36   * @description         : 驱动出口函数

38. 37   * @param               : 无

39. 38   * @return              : 无
    $ W4 I: Z. z  Q0 N
40. 39   */
    9 @9 a8 x/ r3 u9 n
41. 40  static void __exit icm20608_exit(void)

42. 41  {
    * D9 v8 S; Z+ X! c6 g. [* R6 ^9 j# `
43. 42      spi_unregister_driver(&icm20608_driver);

44. 43  }

45. 44
    , K9 s4 n2 Z# ]
46. 45  module_init(icm20608_init);
    0 h. |. B+ K" X) t" u8 {
47. 46  module_exit(icm20608_exit);
    & \1 p1 B8 k, p7 _8 C" i8 {
48. 47  MODULE_LICENSE("GPL");

49. 48  MODULE_AUTHOR("ALIENTEK");

50. 49  MODULE_INFO(intree, "Y");
    & B7 G7 K3 m% y! F# Q

复制代码

9 Q& a7 G$ {$ o9 w5 F9 P0 o第2~5行，传统的设备和驱动匹配表。
第8~11行，设备树的设备与驱动匹配表，这里只有一个匹配项：“alientek,icm20608”。
* N% R9 [$ @2 ]3 B$ n( T% K第14~23行，icm20608的spi_driver结构体变量，当icm20608设备和此驱动匹配成功以后第15行的icm20608_probe函数就会执行。同样的，当注销此驱动的时候icm20608_remove函数会执行。
# R! q) E7 n- t, @- i- ~第30~33行，icm20608_init函数为icm20608的驱动入口函数，在此函数中使用spi_register_driver向Linux系统注册上面定义的icm20608_driver。
# x8 N/ L! a8 w4 M第40~43行，icm20608_exit函数为icm20608的驱动出口函数，在此函数中使用spi_unregister_driver注销掉前面注册的icm20608_driver。
! i0 U; A( H# G/ B2 r+ p+ ~
  ?+ E+ @# e3 `9 G+ h8 [2 R3、probe&remove函数
icm20608_driver中的probe和remove函数内容如下所示：
3 h9 e  P; m  A1 E2 m& l
* w2 X. M. q1 J- k7 s  c, C* z

1. 示例代码44.6.3.4 probe和remove函数
   " F4 Y, u8 x" u/ H3 _4 I# S! }/ P' J
2. 1  /*

3. 2    * @description         : spi驱动的probe函数，当驱动与设备匹配以后此函数

4. 3    *                    就会执行
   # s( T( B( b$ j$ e, k
5. 4    * @param - spi          : spi设备

6. 5    */
   + B6 @) D- Z+ H+ Y: H
7. 6  static int icm20608_probe(struct spi_device *spi)
   5 b. l% G# }4 t% d# P
8. 7  {
   ( V7 z, I$ ^3 d' r& G) L% O+ a5 _
9. 8           int ret;

10. 9           struct icm20608_dev *icm20608dev;

11. 10

12. 11          /* 分配icm20608dev对象的空间 */

13. 12          icm20608dev = devm_kzalloc(&spi->dev, sizeof(*icm20608dev),

14.                                                                   GFP_KERNEL);

15. 13          if(!icm20608dev)
    " L, n# o" d  w4 E! d; U
16. 14              return -ENOMEM;
    9 [- _% \( S. u; t: E0 c
17. 15

18. 16          /* 注册字符设备驱动 */
    5 v& G) c' ?( a1 D. V* @
19. 17          /* 1、创建设备号 */

20. 18                  ret = alloc_chrdev_region(&icm20608dev->devid, 0, ICM20608_CNT,
    6 i3 K  A, p; E
21.                                                                                  ICM20608_NAME);

22. 19          if(ret < 0) {

23. 20              pr_err("%s Couldn't alloc_chrdev_region, ret=%d\r\n",
    $ Q! [6 ^; U& N4 H. h0 J7 }
24.                                 ICM20608_NAME, ret);

25. 21                 return 0;
    - [8 P4 H/ _/ J+ N
26. 22          }

27. 23
      K. G, v+ U3 N  `
28. 24          /* 2、初始化cdev */
    ) w& O2 |' ?: O) g3 D2 m6 ~
29. 25          icm20608dev->cdev.owner = THIS_MODULE;

30. 26          cdev_init(&icm20608dev->cdev, &icm20608_ops);

31. 27

32. 28          /* 3、添加一个cdev */

33. 29          ret = cdev_add(&icm20608dev->cdev, icm20608dev->devid,

34.                                                  ICM20608_CNT);
    1 Q- L& H7 `' F
35. 30          if(ret < 0) {
    7 Y$ g$ M  Y0 k4 S4 q
36. 31              goto del_unregister;
    5 ~6 k0 ?! l; u) k2 o: d
37. 32          }
    . E' C1 d2 a6 c0 u" W) y0 b- M7 y6 s
38. 33

39. 34          /* 4、创建类 */
    % ^+ q5 e8 D6 F/ e
40. 35          icm20608dev->class = class_create(THIS_MODULE, ICM20608_NAME);
    + Q* m, J1 Z4 H6 \1 Q2 {
41. 36          if (IS_ERR(icm20608dev->class)) {

42. 37              goto del_cdev;
    7 p/ j3 e: S; Z: Z" G
43. 38          }

44. 39

45. 40          /* 5、创建设备 */
    % [  {4 u4 }* e+ s
46. 41          icm20608dev->device = device_create(icm20608dev->class, NULL,
    ' V" }# G2 e: M7 i' h+ e
47.                                                         icm20608dev->devid, NULL, ICM20608_NAME);
    7 v3 N4 w+ Y& {
48. 42          if (IS_ERR(icm20608dev->device)) {

49. 43              goto destroy_class;

50. 44          }
    & v# d  M& ~! \2 H; T/ T5 [
51. 45          icm20608dev->spi = spi;
    : V: x3 n) L7 `3 C) G
52. 46

53. 47          /*初始化spi_device */
    0 A2 k$ p+ e$ l( w& |1 _9 `# e
54. 48          spi->mode = SPI_MODE_0; /*MODE0，CPOL=0，CPHA=0*/

55. 49          spi_setup(spi);
    - ]) r2 `) E8 H( u8 o  m
56. 50
    8 y  P: U7 A: U! ^% H% x
57. 51          /* 初始化ICM20608内部寄存器 */
      e' R) Z! R0 E0 A  l+ Z% B
58. 52          icm20608_reginit(icm20608dev);
    5 A& m' k7 b9 @4 o1 a$ G9 O0 U% k- ?
59. 53          /* 保存icm20608dev结构体 */

60. 54          spi_set_drvdata(spi, icm20608dev);
    $ R2 W; x6 k2 T9 E) Z2 R* |" v! ]
61. 55
    7 s- i& z1 S/ w" h/ N6 X+ m
62. 56          return 0;
    ( K6 S7 q/ p" z- X: E& q5 x0 V9 A
63. 57         destroy_class:
    , k9 F+ y$ M# T* `$ W
64. 58          device_destroy(icm20608dev->class, icm20608dev->devid);

65. 59         del_cdev:
      `" _, S: D( Q) R  N( J  e4 s
66. 60          cdev_del(&icm20608dev->cdev);

67. 61         del_unregister:
    5 E$ [! H; }* ?6 S* k
68. 62          unregister_chrdev_region(icm20608dev->devid, ICM20608_CNT);
    ' k4 M0 C5 k7 c* K! A& G* c
69. 63          return -EIO;

70. 64 }
    # ]1 @: O! x" S9 Z
71. 65

72. 66 /*

73. 67  * @description        : spi驱动的remove函数，移除spi驱动的时候此函数会执行
    ! h* J) b# d1 v7 {' a
74. 68  * @param - spi         : spi设备
    5 U; y/ S, o2 A4 v" `4 U
75. 69  * @return                 : 0，成功;其他负值,失败

76. 70  */

77. 71 static int icm20608_remove(struct spi_device *spi)

78. 72 {
    2 h8 I% R# {5 j; N
79. 73          struct icm20608_dev *icm20608dev = spi_get_drvdata(spi);
    ! b8 h9 X! z, A' ]7 q1 T: k
80. 74          /* 注销字符设备驱动 */
    / f7 _$ m0 E4 ?7 L
81. 75          /* 1、删除cdev */

82. 76          cdev_del(&icm20608dev->cdev);
      g* B+ H3 {$ `+ L) m
83. 77          /* 2、注销设备号 */

84. 78          unregister_chrdev_region(icm20608dev->devid, ICM20608_CNT);
    8 z/ V8 r3 [. S' y
85. 79          /* 3、注销设备 */

86. 80          device_destroy(icm20608dev->class, icm20608dev->devid);
    % U# ], F: q. M' E
87. 81          /* 4、注销类 */

88. 82          class_destroy(icm20608dev->class);

89. 83          return 0;

90. 84 }

复制代码

第6~64行，probe函数，当设备与驱动匹配成功以后此函数就会执行。第12行就是给自定义的结构体申请空间。第25~44行都是标准的注册字符设备驱动。注意我们这边驱动没有去读取“cs-gpios”属性，那是因为SPI的核心会自动控制的，我们不用关心它。
第45行，将probe函数的spi_device参数赋值给我们自定义的spi成员变量，也就是保存spi_device结构体对象。
+ u9 G( D! b, Y第48行，设置SPI为模式0，也就是CPOL=0，CPHA=0。
第49行，设置好spi_device以后需要使用spi_setup配置一下。
第52行，调用icm20608_reginit函数初始化ICM20608，主要是初始化ICM20608指定寄存器。
% l: T1 l3 r& ]& T+ L! y: g  b第54行，icm20608dev变量是在probe函数里申请的内存空间，在remove函数需要释放掉。这里使用spi_set_drvdata函数将icm20608dev地址保存起来，后面再remove函数里面可以通过spi_get_drvdata函数获取到icm20608dev地址。
: D: l  K% R, g7 d8 V& |第71~84行，icm20608_remove函数，注销驱动的时候此函数就会执行。我们可以使用spi_get_drvdata函数来获取icm20608dev的地址。

. I+ W7 B! N& J* p6 w; m, Z9 D: o8 @4、icm20608寄存器读写与初始化
SPI驱动最终是通过读写icm20608的寄存器来实现的，因此需要编写相应的寄存器读写函数，并且使用这些读写函数来完成对icm20608的初始化。icm20608的寄存器读写以及初始化代码如下：

9 @8 O* u4 N7 V

1. 示例代码44.6.2.5 icm20608寄存器读写以及初始化

2. 1   /*

3. 2    * @description         : 从icm20608读取多个寄存器数据
   $ e1 D- R+ {$ i' E. `
4. 3    * @param – dev        : icm20608设备
   2 h8 z3 N% O+ F3 K' |5 O$ n* k
5. 4    * @param – reg        : 要读取的寄存器首地址

6. 5    * @param – val        : 读取到的数据

7. 6    * @param – len        : 要读取的数据长度
   ; W9 t8 h( y# _* m
8. 7    * @return              : 操作结果
   $ V% S# s: O. Q
9. 8    */

10. 9   static int icm20608_read_regs(struct icm20608_dev *dev, u8 reg,

11. void *buf, int len)
    , S2 o7 F/ a( e- l5 z
12. 10  {

13. 11
    ( q: a- U% h$ {! ~" o
14. 12      int ret = -1;

15. 13      unsigned char txdata[1];
    % m7 f4 r' o$ d) `- V. n
16. 14      unsigned char * rxdata;
    ! r" I1 q; [& ~
17. 15      struct spi_message m;
    1 P0 t$ b, f# f. L, g7 g
18. 16      struct spi_transfer *t;

19. 17      struct spi_device *spi = (struct spi_device *)dev->spi;
    8 p7 x0 [5 a9 F) y
20. 18

21. 19      t = kzalloc(sizeof(struct spi_transfer), GFP_KERNEL);/* 申请内存*/
    6 l+ P7 \5 Z9 [0 _0 _2 Q% \* ]
22. 20      if(!t) {

23. 21          return -ENOMEM;

24. 22      }

25. 23      rxdata = kzalloc(sizeof(char) * len, GFP_KERNEL);   /* 申请内存 */
    , z5 c+ T% V5 P8 e* R1 O- }$ `
26. 24      if(!rxdata) {
    5 T) D6 e% z% y( T9 d1 ^
27. 25          goto out1;

28. 26      }
    $ h% J" O- l8 e* T  D' W
29. 27      /* 一共发送len+1个字节的数据，第一个字节为

30. 28      寄存器首地址，一共要读取len个字节长度的数据，*/
    # `) [- R( U- y; Q
31. 29      txdata[0] = reg | 0x80;         /* 写数据的时候首寄存器地址bit8要置1         */
    , Q$ |6 q" C  d% r
32. 30      t->tx_buf = txdata;              /* 要发送的数据                                                         */

33. 31      t->rx_buf = rxdata;             /* 要读取的数据                                                         */
    ' S  b% ~! ^8 R2 B" u! C& A
34. 32      t->len = len+1;                  /* t->len=发送的长度+读取的长度                 */
    # d, _/ u) ]6 @" q; L9 h7 ?
35. 33      spi_message_init(&m);           /* 初始化spi_message                                         */

36. 34      spi_message_add_tail(t, &m);/* 将spi_transfer添加到spi_message*/

37. 35      ret = spi_sync(spi, &m);        /* 同步发送                                                                 */

38. 36      if(ret) {

39. 37          goto out2;

40. 38      }
    ! q3 B) L3 y- h+ V
41. 39
    6 q( E: ^- c/ N% W( k/ f+ Y, s
42. 40      memcpy(buf , rxdata+1, len);          /* 只需要读取的数据         */
    + P8 J8 b; W% y1 I) G' L; p
43. 41
      @& W) Q0 ~" h
44. 42  out2:

45. 43      kfree(rxdata);                          /* 释放内存                         */

46. 44  out1:
    5 h; w- Y- k: o8 i: ^" Z: r3 q
47. 45      kfree(t);                               /* 释放内存                         */
      P& m( x' Y8 Q% h& M, V' q4 E
48. 46

49. 47      return ret;

50. 48  }
    / c7 A9 s4 y8 {  N
51. 49

52. 50  /*

53. 51   * @description : 向icm20608多个寄存器写入数据

54. 52   * @param - dev:  icm20608设备
    & E4 D  V. f2 v8 g! G
55. 53   * @param - reg:  要写入的寄存器首地址

56. 54   * @param - val:  要写入的数据缓冲区
    ! I8 W; j3 l) E  p
57. 55   * @param - len:  要写入的数据长度

58. 56   * @return    :   操作结果
    / K1 O; V+ H* {! \7 b; y
59. 57   */
    9 O! o3 a* W! A0 B
60. 58  static s32 icm20608_write_regs(struct icm20608_dev *dev, u8 reg,
    8 k' T) h7 V/ ?; d/ @0 M% u' }# ~
61.                                                                                 u8 *buf, u8 len)

62. 59  {

63. 60      int ret = -1;

64. 61      unsigned char *txdata;
    2 v9 W4 V, B+ I. K6 @. \4 Y
65. 62      struct spi_message m;

66. 63      struct spi_transfer *t;
    1 V3 r/ e; L( C: b, u. {% e8 B3 ^
67. 64      struct spi_device *spi = (struct spi_device *)dev->spi;
    2 \6 V& b1 k$ H/ {$ E4 @
68. 65
    + s& }3 J8 s: Z% N- P# R1 @4 ^
69. 66      t = kzalloc(sizeof(struct spi_transfer), GFP_KERNEL);/* 申请内存*/
    ' P) x# ^) s) S' Y  R
70. 67      if(!t) {

71. 68          return -ENOMEM;
    6 \  g8 I8 [: @9 u+ A
72. 69      }
    / W. ]: J& H( {) i: S1 B* k" I, g
73. 70

74. 71      txdata = kzalloc(sizeof(char)+len, GFP_KERNEL);

75. 72      if(!txdata) {

76. 73          goto out1;

77. 74      }
    % d* x4 E6 r4 `& A
78. 75

79. 76      /* 一共发送len+1个字节的数据，第一个字节为
    : @7 l6 [, B* o; j5 ]
80. 77      寄存器首地址，len为要写入的寄存器的集合，*/

81. 78      *txdata = reg & ~0x80;                  /* 写数据的时候首寄存器地址bit8要清零 */

82. 79      memcpy(txdata+1, buf, len); /* 把len个数据拷贝到txdata里        */

83. 80      t->tx_buf = txdata;                 /* 要发送的数据                                         */
    3 F* C  a% W$ y2 ?6 ^2 r0 R1 j
84. 81      t->len = len+1;                     /* t->len=发送的长度+读取的长度        */
    3 `- H" n: |! m3 d, {6 `2 b! P: s
85. 82      spi_message_init(&m);               /* 初始化spi_message                         */

86. 83      spi_message_add_tail(t, &m);/*添加到spi_message队列                 */

87. 84      ret = spi_sync(spi, &m);            /* 同步发送                                                 */

88. 85      if(ret) {

89. 86          goto out2;
    / }) \, L2 ^; W8 i- g0 t  Z
90. 87      }
    4 v$ U- [% A/ d3 A" x7 }
91. 88
    ; l$ c) A: Y6 u0 G  H8 p$ b& E3 @6 Q
92. 89  out2:

93. 90      kfree(txdata);                      /* 释放内存 */

94. 91  out1:
    % |3 Y* ^. U" S% O/ U5 s
95. 92      kfree(t);                           /* 释放内存 */

96. 93      return ret;

97. 94
    * r0 b8 H9 ]' A' m* V4 Y5 u* M
98. 95  }
    2 @; I9 w6 `- Z8 F/ Z6 M
99. 96
    + E* x/ [. ~6 m* Y0 Q6 r5 g
100. 97  /*
       ?4 T8 f; g& m' |
101. 98   * @description         : 读取icm20608指定寄存器值，读取一个寄存器
     * ^) r, j% c7 }
102. 99   * @param – dev        : icm20608设备

103. 100  * @param – reg        : 要读取的寄存器

104. 101  * @return                    : 读取到的寄存器值
     / z3 ?2 ^9 V# Q3 V& Z  i7 q
105. 102  */

106. 103 static unsigned char icm20608_read_onereg(struct icm20608_dev *dev,
       p! S& L  f" t: x
107. u8 reg)

108. 104 {

109. 105     u8 data = 0;

110. 106     icm20608_read_regs(dev, reg, &data, 1);
     ' _& i; t: i  t7 h* N" G9 J
111. 107     return data;
     % |$ n" @+ |  F: y; ]
112. 108 }
     ' g! X' \7 E: W
113. 109

114. 110 /*

115. 111  * @description         : 向icm20608指定寄存器写入指定的值，写一个寄存器
     8 y' j, b3 E# I# V8 h* Z
116. 112  * @param – dev        : icm20608设备
     " x$ `; O/ W& x6 p
117. 113  * @param – reg        : 要写的寄存器
     ( s+ s, w6 x! Q: ]
118. 114  * @param – data        : 要写入的值

119. 115  * @return                   : 无

120. 116  */
     4 W$ P3 ~6 V6 Y* y
121. 117

122. 118 static void icm20608_write_onereg(struct icm20608_dev *dev, u8 reg,
     $ ~, U& J2 X4 W; L6 |
123. u8 value)
     9 e$ I, Y: ~) n; P9 _' C
124. 119 {
     ( V& w7 G+ x  G0 P
125. 120     u8 buf = value;

126. 121     icm20608_write_regs(dev, reg, &buf, 1);

127. 122 }
     7 I8 t5 B$ u! U) k- Z
128. 123
     2 I/ L1 T3 H% j/ u( |& c
129. 124 /*
     % T/ W; q* g) [7 @! ~
130. 125  * @description         : 读取ICM20608的数据，读取原始数据，包括三轴陀螺仪、
     % m# i% k4 v) f# K
131. 126  *                              : 三轴加速度计和内部温度。

132. 127  * @param - dev         : ICM20608设备
     . r/ U( _( x9 G# F7 n: ?) s
133. 128  * @return              : 无。
     9 Y7 m1 y" a; F
134. 129  */

135. 130 void icm20608_readdata(struct icm20608_dev *dev)
     . b! G# E) o. e3 @7 M
136. 131 {

137. 132     unsigned char data[14];

138. 133     icm20608_read_regs(dev, ICM20_ACCEL_XOUT_H, data, 14);
     ; _: Z  H/ o* j# C7 S
139. 134

140. 135     dev->accel_x_adc = (signed short)((data[0] << 8) | data[1]);

141. 136     dev->accel_y_adc = (signed short)((data[2] << 8) | data[3]);
     9 h! e7 s$ r2 b1 }( j1 N6 e
142. 137     dev->accel_z_adc = (signed short)((data[4] << 8) | data[5]);

143. 138     dev->temp_adc    = (signed short)((data[6] << 8) | data[7]);

144. 139     dev->gyro_x_adc  = (signed short)((data[8] << 8) | data[9]);
     ) m$ r- h! @2 i6 @3 F& d6 e8 ^
145. 140     dev->gyro_y_adc  = (signed short)((data[10] << 8) | data[11]);

146. 141     dev->gyro_z_adc  = (signed short)((data[12] << 8) | data[13]);
       t. h3 F$ ~$ ~5 G: c; |/ s( P
147. 142 }

148. 143
     - j4 d# a0 d! S) H* Y6 y0 P
149. 144 /*
     7 s! h: u+ h& R2 N& w% n
150. 145  * ICM20608内部寄存器初始化函数

151. 146  * @param - spi         : 要操作的设备

152. 147  * @return                  : 无

153. 148  */

154. 149 void icm20608_reginit(struct icm20608_dev *dev)
     ' ]9 f( p/ P8 K! O& p9 b
155. 150 {
     ; F- w! P5 d' A* P
156. 151     u8 value = 0;

157. 152
     / F% f7 S' {+ J* {7 r. X
158. 153     icm20608_write_onereg(dev, ICM20_PWR_MGMT_1, 0x80);
     ( O9 U1 b9 B, z8 X
159. 154     mdelay(50);
     / J/ X7 s- t6 M# v2 l8 L! W* \
160. 155     icm20608_write_onereg(dev, ICM20_PWR_MGMT_1, 0x01);

161. 156     mdelay(50);

162. 157
     ! s; i# I: R& I& V$ `7 n) }
163. 158     value = icm20608_read_onereg(dev, ICM20_WHO_AM_I);
     ) a( O7 u6 }, p3 T
164. 159     printk("ICM20608 ID = %#X\r\n", value);

165. 160
     0 y' i9 B6 V  `; o6 h2 j) I+ N
166. 161     icm20608_write_onereg(dev, ICM20_SMPLRT_DIV, 0x00);
     * x. @8 E; R# n% A# ]1 F
167. 162     icm20608_write_onereg(dev, ICM20_GYRO_CONFIG, 0x18);

168. 163     icm20608_write_onereg(dev, ICM20_ACCEL_CONFIG, 0x18);
     6 z" w0 Z9 y! B2 {
169. 164     icm20608_write_onereg(dev, ICM20_CONFIG, 0x04);
     0 r) L4 T( k5 f( h& |& N
170. 165     icm20608_write_onereg(dev, ICM20_ACCEL_CONFIG2, 0x04);
     ' J! Y  }2 U5 N) l2 v% k' p2 n
171. 166     icm20608_write_onereg(dev, ICM20_PWR_MGMT_2, 0x00);
     $ H7 g# \6 [8 g8 n
172. 167     icm20608_write_onereg(dev, ICM20_LP_MODE_CFG, 0x00);

173. 168     icm20608_write_onereg(dev, ICM20_FIFO_EN, 0x00);
     2 d4 N2 B  c1 R
174. 169 }

复制代码

第9~48行，icm20608_read_regs函数，从icm20608中读取连续多个寄存器数据；注意：在本实验中，SPI为全双工通讯没有所谓的发送和接收长度之分。要读取或者发送N个字节就要封装N+1个字节，第1个字节是告诉设备我们要进行读还是写，后面的N个字节才是我们要读或者发送的数据。
* h$ j+ g, Z" R1 i第58~95行，icm20608_write_rege函数，向icm20608连续写入多个寄存器数据。此函数和icm20608_read_regs函数区别不大。
' i% M! M2 `* M第103~108行，icm20608_read_onereg函数，读取icm20608指定一个寄存器数据。
第118~122行，icm20608_write_onereg函数，向icm20608指定一个寄存器写入数据。
6 @) B( z% A+ f' R; \& U第130~142行，icm20608_readdata函数，读取icm20608六轴传感器和温度传感器原始数据值，应用程序读取icm20608的时候这些传感器原始数据就会上报给应用程序。
# ^) N6 d" W1 _% I7 {: o; g第149~169行，icm20608_reginit函数，初始化icm20608。

5、字符设备驱动框架
# _: K- `$ m2 R3 Gicm20608的字符设备驱动框架如下：

1. 示例代码44.6.2.6 icm20608字符设备驱动
   & a6 c$ a+ w$ Q9 m1 @, m! S
2. 1   /*

3. 2    * @description           : 打开设备
   / @% ~; U3 m( n! w/ y1 e
4. 3    * @param – inode        : 传递给驱动的inode
   4 t1 f. @* s: ]& V7 R
5. 4    * @param - filp         : 要打开的设备文件(文件描述符)
   $ s: Q: h/ s* J3 d9 y
6. 5    * @return                : 0 成功;其他 失败

7. 6    */
   * I4 c9 ]. L) I
8. 7   static int icm20608_open(struct inode *inode, struct file *filp)

9. 8   {
   " I) H3 z8 ]9 P- d2 ]
10. 9       return 0;
    0 Z2 w  Z) ^0 i* S% ^
11. 10  }
    7 M7 X  ^( j: o, R8 c! O/ [
12. 11
    5 ^- h* F+ ~! X5 K5 L' K* z5 S% \
13. 12  /*
    " H/ T1 I" M' V2 g3 B
14. 13   * @description         : 从设备读取数据

15. 14   * @param – filp        : 要打开的设备文件(文件描述符)
    " o. P# B2 S2 ?- f
16. 15   * @param - buf          : 返回给用户空间的数据缓冲区

17. 16   * @param - cnt         : 要读取的数据长度

18. 17   * @param – offt        : 相对于文件首地址的偏移

19. 18   * @return                : 读取的字节数，如果为负值，表示读取失败
    1 `- q1 g! `+ E4 g4 d1 Y8 E
20. 19   */
    $ z/ ^/ [: ?/ S3 W" x  g, P
21. 20  static ssize_t icm20608_read(struct file *filp, char __user *buf,
    3 C8 Y! m0 G. c& V; q" r  X, w0 I
22. size_t cnt, loff_t *off)

23. 21  {
    1 Q' m% Z' E+ t; w
24. 22      signed int data[7];

25. 23      long err = 0;
    8 q+ u4 i( X6 S2 W5 W7 e3 r
26. 24      struct cdev *cdev = filp->f_path.dentry->d_inode->i_cdev;

27. 25      struct icm20608_dev *dev = container_of(cdev, struct icm20608_dev,
    5 H! g! K$ Z. F* S. ?
28.                                      cdev);
    ' {7 t  c" M5 H/ ?
29. 26

30. 27      icm20608_readdata(dev);

31. 28      data[0] = dev->gyro_x_adc;
    9 s# o! N+ F: Y8 \4 H) l- F: n
32. 29      data[1] = dev->gyro_y_adc;
    : {2 E  [% W2 ?5 Q: {2 j: e
33. 30      data[2] = dev->gyro_z_adc;
    6 }5 z; }, s: L2 Q
34. 31      data[3] = dev->accel_x_adc;
    * N, l0 c) b# i
35. 32      data[4] = dev->accel_y_adc;

36. 33      data[5] = dev->accel_z_adc;

37. 34      data[6] = dev->temp_adc;

38. 35      err = copy_to_user(buf, data, sizeof(data));
    . i! b3 i" b3 L+ P9 R5 `7 M: k( _
39. 36      return 0;
    # J9 _! I4 i6 H0 d. ^8 m7 O
40. 37  }

41. 38

42. 39  /*

43. 40   * @description          : 关闭/释放设备
    3 Q+ v; X  N6 f6 b' f
44. 41   * @param – filp        : 要关闭的设备文件(文件描述符)
    $ p" D; a' j, [* D* C5 p
45. 42   * @return                : 0 成功;其他 失败

46. 43   */

47. 44  static int icm20608_release(struct inode *inode, struct file *filp)

48. 45  {
    7 W! G% F6 z, N
49. 46      return 0;

50. 47  }
    / l1 }, }. J# W; w
51. 48

52. 49  /* icm20608操作函数 */

53. 50  static const struct file_operations icm20608_ops = {
    1 p* ^* Q9 g/ y3 P/ t- z  G7 K
54. 51      .owner = THIS_MODULE,

55. 52      .open = icm20608_open,
    - q5 y- Y& ~8 r6 o- g( ?
56. 53      .read = icm20608_read,

57. 54      .release = icm20608_release,
    2 [8 Y6 @$ m* |( W6 C
58. 55  };

复制代码

字符设备驱动框架没什么好说的，重点是第20~37行的icm20608_read函数，当应用程序调用read函数读取icm20608设备文件的时候此函数就会执行。其中的24和25行里，通过probe注册的cdev变量，获取到我们自定义的icm20608_dev结构体的首地址。此函数调用上面编写好的icm20608_readdata函数读取icm20608的原始数据并将其上报给应用程序。大家注意，在内核中尽量不要使用浮点运算，所以不要在驱动将icm20608的原始值转换为对应的实际值，因为会涉及到浮点计算。
9 d9 ^( `4 x0 ?1 D; t6 M. ~这个驱动例程还不是很完美，在icm20608_read没有加锁。如果多个程序去读取这个驱动的时候就会出现读取数据出错，有能力的可以把这一点补充完整。
- K; T3 \1 X7 {3 k0 B9 K
4 X1 y8 R# k5 r( M44.6.3 编写测试APP
! P; e: O, k& c# k1 e4 g" K6 Q新建icm20608App.c文件，然后在里面输入如下所示内容：
2 O" J- o$ R& Q
) C: A" E9 W$ l4 T9 j

1. 示例代码44.6.3.1 icm20608App.c文件代码
   # j1 H- _+ @5 c8 }+ v9 `8 ^; h3 ?9 s
2. 12  #include "stdio.h"
   & j: m1 k. S5 b7 r' Y, Z
3. 13  #include "unistd.h"

4. 14  #include "sys/types.h"
   2 K1 x7 R4 W' m2 D- P  l* D, a7 r
5. 15  #include "sys/stat.h"

6. 16  #include "sys/ioctl.h"

7. 17  #include "fcntl.h"
   + L9 {! O  W- z  T/ `( y3 F
8. 18  #include "stdlib.h"
   % u6 y; A1 ?9 V; b  D+ w, O: I/ ?3 Q9 m
9. 19  #include "string.h"

10. 20  #include <poll.h>
    0 Z+ ^, C- ?8 ~9 e+ K
11. 21  #include <sys/select.h>
    - w# W& Y3 T- d, K4 ]: A% H
12. 22  #include <sys/time.h>

13. 23  #include <signal.h>
    6 F* E9 r! `/ d7 L6 T. J8 {$ W& W8 O
14. 24  #include <fcntl.h>
    0 P) x+ K6 |3 c
15. 25  /*

16. 26   * @description          : main主程序

17. 27   * @param – argc        : argv数组元素个数
    6 |5 F3 h6 k$ W7 a7 i6 @  v
18. 28   * @param - argv         : 具体参数

19. 29   * @return               : 0 成功;其他 失败

20. 30   */
    : C  E0 a7 c' S4 n. P
21. 31  int main(int argc, char *argv[])
      y- o5 v; E; C% T
22. 32  {
    # }- A2 q  _3 J3 J7 i; ?0 o! o
23. 33      int fd;

24. 34      char *filename;
    ! G- J- Q  M% X( Y9 q3 [
25. 35      signed int databuf[7];

26. 36      unsigned char data[14];

27. 37      signed int gyro_x_adc, gyro_y_adc, gyro_z_adc;

28. 38      signed int accel_x_adc, accel_y_adc, accel_z_adc;
    : v7 Y; b. o; g; \2 M# c2 d
29. 39      signed int temp_adc;

30. 40
    ! T' `8 ?1 T# `: H7 R, f3 k
31. 41      float gyro_x_act, gyro_y_act, gyro_z_act;
      v  H& u8 ~8 @% ]& D4 N; t
32. 42      float accel_x_act, accel_y_act, accel_z_act;
    ! z4 Z- S1 ~5 P& s- c
33. 43      float temp_act;
    , r; @$ S; X% \: j% `7 E
34. 44
    ' A( K" Y* C$ X. L& ]
35. 45      int ret = 0;

36. 46
    $ v/ h+ e7 n7 L/ U  Q
37. 47      if (argc != 2) {

38. 48          printf("Error Usage!\r\n");
    " A2 w- ?2 L6 h. i/ [
39. 49          return -1;
    8 i1 @3 F1 @; w5 L& J$ w- `0 W
40. 50      }
    % a; K( `8 Q' I  x2 p0 k
41. 51

42. 52      filename = argv[1];
    % u! c, e. }. E' O4 ?) J
43. 53      fd = open(filename, O_RDWR);
    * ~1 x0 ~3 Z; y4 i3 S
44. 54      if(fd < 0) {

45. 55          printf("can't open file %s\r\n", filename);
    5 b8 v1 R8 j8 z3 R3 g9 f
46. 56          return -1;

47. 57      }

48. 58

49. 59      while (1) {

50. 60          ret = read(fd, databuf, sizeof(databuf));

51. 61          if(ret == 0) {          /* 数据读取成功 */

52. 62              gyro_x_adc = databuf[0];
    9 [% P; A1 R& Z' |" f$ D
53. 63              gyro_y_adc = databuf[1];

54. 64              gyro_z_adc = databuf[2];
    7 i2 d$ {) M* m8 T6 z& q
55. 65              accel_x_adc = databuf[3];

56. 66              accel_y_adc = databuf[4];
    5 }0 w% K" A3 L2 C
57. 67              accel_z_adc = databuf[5];

58. 68              temp_adc = databuf[6];
    4 `" q1 r# X# `& e5 G1 v
59. 69
    % c9 B: b  Y% v' Z6 T3 Q: c
60. 70              /* 计算实际值 */

61. 71              gyro_x_act = (float)(gyro_x_adc)  / 16.4;
    4 v, u: f2 O* I: V/ c7 c
62. 72              gyro_y_act = (float)(gyro_y_adc)  / 16.4;
    ' F! P/ i( q$ l" l% z# e( K  V
63. 73              gyro_z_act = (float)(gyro_z_adc)  / 16.4;
    ! B0 n# a5 S5 a! l
64. 74              accel_x_act = (float)(accel_x_adc) / 2048;

65. 75              accel_y_act = (float)(accel_y_adc) / 2048;
      q& i' ]) E' W9 j  M3 N
66. 76              accel_z_act = (float)(accel_z_adc) / 2048;
    $ B  B1 I6 d( a5 z1 p2 t0 a0 G. M
67. 77              temp_act = ((float)(temp_adc) - 25 ) / 326.8 + 25;
    & {0 ~  [$ I6 A, [: _  |, [" N
68. 78
    ' e& g4 A( s+ n* f+ X4 ?0 f
69. 79

70. 80                      printf("\r\n原始值:\r\n");

71. 81                         printf("gx = %d, gy = %d, gz = %d\r\n", gyro_x_adc,                                         gyro_y_adc, gyro_z_adc);
    3 Z- r$ z/ l: V
72. 82                       printf("ax = %d, ay = %d, az = %d\r\n", accel_x_adc,

73.                                 accel_y_adc, accel_z_adc);

74. 83                      printf("temp = %d\r\n", temp_adc);

75. 84                      printf("实际值:");

76. 85                     printf("act gx = %.2f°/S, act gy = %.2f°/S, act gz
    4 C* h, E0 {7 y. o% G  n
77.                  = %.2f°/S\r\n", gyro_x_act, gyro_y_act, gyro_z_act);

78. 86                            printf("act ax = %.2fg, act ay = %.2fg, act az = %.2fg\r\n",

79.                          accel_x_act, accel_y_act, accel_z_act);

80. 87                      printf("act temp = %.2f°C\r\n", temp_act);

81. 88          }
    ' r+ S6 U6 }8 w( A2 ]7 `
82. 89          usleep(100000);         /*100ms         */

83. 90      }

84. 91      close(fd);                          /* 关闭文件         */

85. 92      return 0;

86. 93  }


复制代码

第60~91行，在while循环中每隔100ms从icm20608中读取一次数据，读取到icm20608原始数据以后将其转换为实际值，比如陀螺仪就是角速度、加速度计就是g值。注意，我们在icm20608驱动中将陀螺仪和加速度计的测量范围全部设置到了最大，分别为±2000和±16g。因此，在计算实际值的时候陀螺仪使用16.4，加速度计使用2048。最终将传感器原始数据和得到的实际值显示在终端上。

, c7 r" \" _/ k. f2 C7 D* u44.7 运行测试
44.7.1 编译驱动程序和测试APP
1、内核使能SPI控制器
ST官方系统把SPI控制器的驱动编译成模块，我们需要把SPI控制器驱动编译进内核，这样就可以在启动linux内核的时候自动加载SPI控制器驱动，无需我们手动加载，方便我们使用。打开Linux内核图形化配置界面，按下路径找到对应的配置项：
* _- v) x" I8 x  `Device Drivers
& h1 m" ~3 [! a& U* r0 H3 {6 Q$ TSPI support (SPI [=y])
% x: m- _# G' K. h% r<*> STMicroelectronics STM32 SPI controller //编译进内核
如图44.7.1.1所示：
, n' h. i$ s6 S  a+ s0 A3 y

) n5 A% F5 m2 x8 q5 N$ i4 F

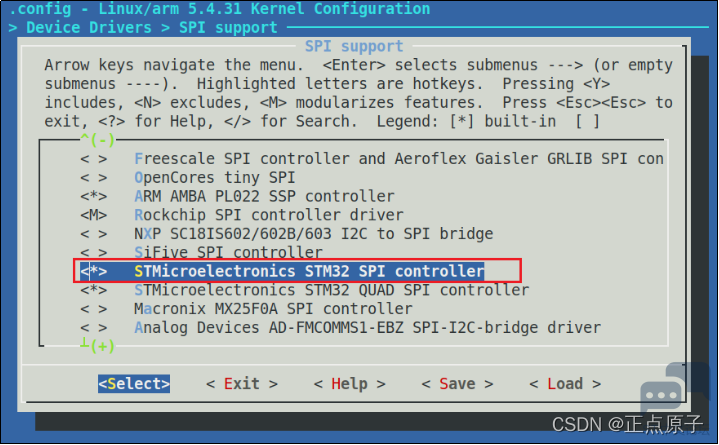

图44.7.1.1 SPI控制器配置项
图44.7.1.1本来是选择为“M”,我们要改为“*”，也就是编译进内核。接着我们重新编译设备树和内核，运行以下命令进行编译：
make dtbs uImage LOADADDR=0XC2000040 -j32
使用新编译好的stm32mp157d-atk.dtb和uImage镜像启动系统，如果SPI控制器驱动工作正常就会有图44.7.1.2所示提示信息：
0 d! p( |( W: l! ~
/ l% Z- ?2 e5 e& R/ @4 M

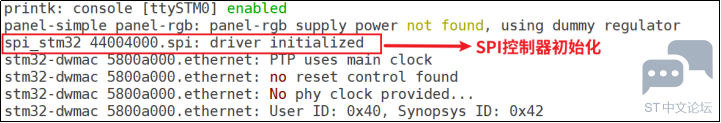

图44.7.1.2 SPI控制器初始化
; e4 S) g- l. e1 ?1 O% t$ {如果没有输出图44.7.1.2中“spi_stm32 44004000.spi: driver initialized”这句话，那就要检查一下设备树和内配配置是否有问题，通过查看/sys/bus/spi/devices/下有没有spi相关的设备，就能够知道设备树配置是否正确，比如本例程如图44.7.1.3所示：
) }2 K; F8 C" Q


7 U5 }/ X! ]$ t- S+ v+ u图44.7.1.3 SPI设备
5 [+ D. ]1 p# S6 I; Y2、编译驱动程序
编写Makefile文件，本章实验的Makefile文件和第四十章实验基本一样，只是将obj-m变量的值改为“icm20608.o”，Makefile内容如下所示：

9 v& N/ T9 V. E$ y. x, W; l示例代码44.7.1.1 Makefile文件
& ?, e6 }9 _+ T0 S

1. 1  KERNELDIR := /home/zuozhongkai/linux/my_linux/linux-5.4.31

2. ......
   : g# l# h6 @2 \6 u1 g. T
3. 4  obj-m := icm20608.o

4. ......
   / [* V+ F! E( n9 [, S# V
5. 11 clean:

6. 12  $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

复制代码

第4行，设置obj-m变量的值为“icm20608.o”。
8 I; c, r: Z$ n输入如下命令编译出驱动模块文件：
. n/ y) q1 |- Z2 Y- s, ?5 a
- \* N: p4 e3 T8 q: d$ emake -j16
2 H- A2 z( S; C, l编译成功以后就会生成一个名为“icm20608.ko”的驱动模块文件。
3、编译测试APP
在icm20608App.c这个测试APP中我们用到了浮点计算，而STM32MP1是支持硬件浮点的，因此我们在编译icm20608App.c的时候就可以使能硬件浮点，这样可以加速浮点计算。使能硬件浮点很简单，在编译的时候加入如下参数即可：
! n8 p5 A7 f" z5 E& M1 Q+ C-march-armv7-a -mfpu-neon -mfloat=hard
输入如下命令使能硬件浮点编译icm20608App.c这个测试程序：
# ^0 F; u$ q9 [8 V9 ~" u: r3 Xarm-none-linux-gnueabihf-gcc -march=armv7-a -mfpu=neon -mfloat-abi=hard icm20608App.c -o icm20608App
编译成功以后就会生成icm20608App这个应用程序，那么究竟有没有使用硬件浮点呢？使用arm-linux-gnueabihf-readelf查看一下编译出来的icm20608App就知道了，输入如下命令：
( v1 M) R  \# x* g7 Garm-none-linux-gnueabihf-readelf -A icm20608App
' `% q" P! B+ Z; z7 r; ?结果如图44.7.1.4所示：
$ z; s6 q+ o+ \/ {2 n5 M/ c0 Z
2 S' v  C; U* f) C/ M# c' o

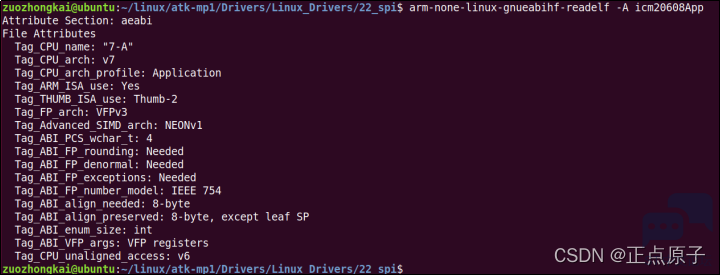

图44.7.1.4 icm20608App文件信息
从图44.7.1.4可以看出FPU架构为VFPv3，SIMD使用了NEON，说明icm20608App这个应用程序使用了硬件浮点。
/ N5 w) F/ s2 O/ g' w3 H$ n/ i
44.7.2 运行测试
" A) H; i+ g0 A, w, c将上一小节编译出来icm20608.ko和icm20608App这两个文件拷贝到rootfs/lib/modules/5.3.41目录中，重启开发板，进入到目录lib/modules/5.3.41中。输入如下命令加载icm20608.ko这个驱动模块。
depmod //第一次加载驱动的时候需要运行此命令
modprobe icm20608.ko //加载驱动模块
& B: O- m3 _9 d( S, x1 [' d当驱动模块加载成功以后使用icm20608App来测试，输入如下命令：
2 M; A5 A2 [/ M./icm20608App /dev/icm20608
  D+ z9 d( |( K7 l/ F测试APP会不断的从ICM20608中读取数据，然后输出到终端上，如图44.7.2.1所示：

% w. p* J) m8 I# }5 ^

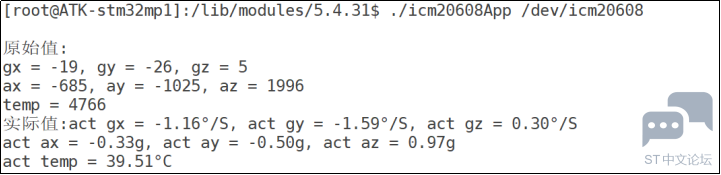

图44.7.2.1获取到的ICM20608数据
: Y$ D  s8 R$ q/ V可以看出，开发板静止状态下，Z轴方向的加速度为0.97g，这个就是重力加速度。对于陀螺仪来讲，静止状态下三轴的角速度应该在0°/S左右。ICM20608内温度传感器采集到的温度在39.51度，大家可以晃动一下开发板，这个时候陀螺仪和加速度计的值就会有变化。
————————————————
版权声明：正点原子

; f7 W! Q0 i: r) z1 t, t3 g
' m7 a) F1 ?  z# e$ a
