stm32单个数码显示
5 C# g( o4 g& }; ^大家在使用是注意引脚接线，之前把引脚对错了搞了好久才把想要的效果显示出来
7 m. S, E8 |- @2 R7 ?7 S  X
' a# _# ]; n+ N
一.数码管分类
/ d8 b* g. i+ }
/ X& ?8 K) V* y" ]. U数码管也称LED数码管，不同行业人士对数码管的称呼不一样，其实都是同样的产品。
" t: j9 X% T4 Q+ z: c4 ~按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮

8 x! [* ?3 f4 B; @; _9 f3 ]1.共阴数码管
对于共阴极数码管来说，当某个发光二极管的阳极为高电平时，发光二极管点亮，相应的段被显示。同样，共阳极数码管的阳极连接在一起，公共阳极接+5V，当某个发光二极管的阴极接低电平时，该发光二极管被点亮，相应的段被显示
; y. c; T; d4 `- G- Z  u
/ F# D( c5 ^9 L2.共阳数码管
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮

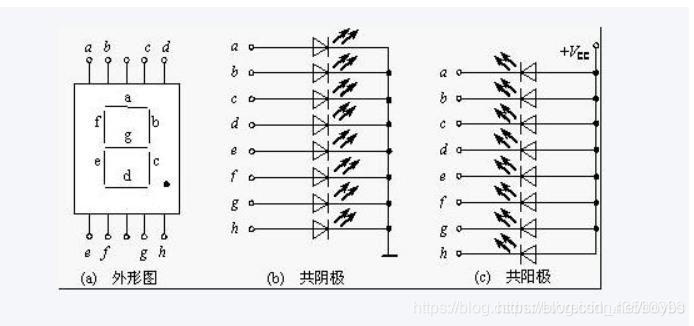

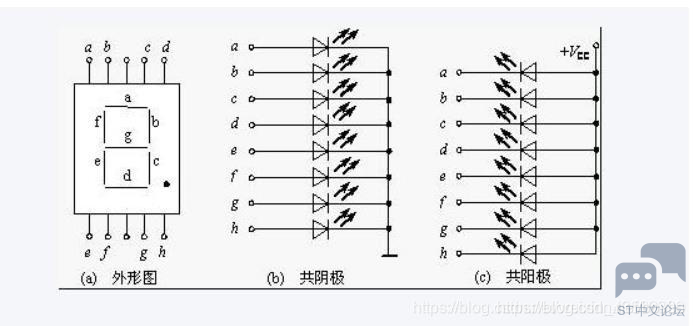

( O7 ^5 N. ?+ a9 u数码管引脚图
* G" ~( b4 H, v/ _0 n' z

*j引脚接线 | PA0 - A | PA1 - B | PA2 - C | PA3 - D | PA4 - E | PA5 - F |PA6 - G |PA7 - DP |
, Z. \/ }4 Z9 X7 s. A: E& c
( Q* ]5 L6 a( f4 p! m- Y, c: a7 ^. }- c二.代码部分
9 `; {1 U" z8 v! L- b' b2 W
( k9 g2 W+ R* a% v

1. #ifndef _SMG2_H_
   ( u0 b, w% Z9 ]5 T
2. #define _SMG2_H_
   , k7 n7 C% a. |% s# O0 m
3. #include "stm32f10x.h"
   7 O! Y0 `  G, Z; x4 f3 ]
4.
   ' ]0 X1 |9 Z9 b% D! i9 V* k8 u& |
5. //unsigned char code smgduan1[] ={ 0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8,0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e};//共阳数码管

6. //unsigned char code smgduan2[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//共阴数码管

7. void SMG_GPIO_Config(void);

8. void SMG_Display(void);
   , X4 ~# y6 `' T% p7 L1 f
9. #endif

复制代码

1.

2. //这里我是已共阴数码管为例

3.

4.

5. #include "smg2.h"

6. #include "stm32f10x.h"

7. #include "delay.h"

8.
   # Q- Y' U/ u9 o: p& j2 ^% a
9. u8 const  smg_data[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//共阴数码管
   : @) K& ^4 G/ m1 [& P
10. void SMG_GPIO_Config(void)
    # o# b( G  ]3 V3 d- X
11. {
    / A2 A/ C. H5 }, x; u# n3 x
12.         GPIO_InitTypeDef GPIO_InitStructure;
    % \5 b8 V8 Y1 C" g
13.         RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE);
    + m- b5 i, \4 g9 F. B2 g
14.
    0 {) p$ T$ e. _* o
15.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7;
    % i( O8 P. i, t: ~( O. X0 v2 V; O
16.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    / ]; K  E# g3 f( u
17.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
      z4 v$ O( ^8 z
18.         GPIO_Init(GPIOA, &GPIO_InitStructure);
    6 g! I" k0 x1 A1 G! _" y; k
19.

20.         GPIO_SetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7);         // turn off all led
    0 W; R  c& Y/ z5 V: T# N* T6 C: \
21. }

22.
    " C! T8 ^& x0 w5 r; F- W
23.
    4 z, f$ r% _- i1 [+ N; R  q
24. void SMG_Display(void)
      ~$ e8 F% i5 D' s0 }
25. {
    + U5 R- }4 r  g" f; G" i8 q
26.         u8 i;
    1 E' l: s6 y# E. a7 h9 v9 _! S
27.         for(i=0;i<16;i++)
    $ D' `. j4 f) F! ~) }6 v' r
28.     {

29.                         GPIO_Write(GPIOA,smg_data<i>);

30.       delay_ms(1000);
      _5 O$ r' U3 ?8 U% R% d2 a6 V6 c0 o
31.     }
    + h' p8 G2 c9 p  r
32. }</i>

复制代码

1. #include<stdio.h>

2. #include "stm32f10x.h"
   + ]- e3 }; r: Q, _
3. #include"delay.h"
   , m4 z& h% i% C8 E0 K
4. #include "smg2.h"

5. int  main(void)

6. {

7.         SMG_GPIO_Config();

8.         while(1)

9.         {
   1 W, }0 P  U( {1 P: c* x) {
10.                 SMG_Display();
    # Q( }3 z- P, L) M7 A' _
11.         }
      E8 P5 {1 e  q/ P
12. }

复制代码

————————————————
版权声明：@slow-walker
