1、引言

客户在使用 STM32H743 的 DFSDM 模块时，配置有误。于是协助客户按照下面的方法进行配置并分享之。

6 U+ ]  n/ [3 y, Y0 {7 p
' Y' t9 R: B6 H9 E2 _* l* b

2、参数的计算

使用 NUCLEO-H743 开发板进行测试。由于客户需要 16KHz 音频数据， 24bits 的音频数据，因此配置如下。

PDMMic -> PDM data -> 滤波器类型 -> 过采样率 Fosr（滤波器）-> 过采样率 Isor（积分器）-> 右移位器 -> 偏移补偿 -> 采样数据

0 N: H- S1 _! J$ n7 B

• Clock out （CKOUT）的计算

  ; l! Q; s0 D# S7 C7 w# y; a

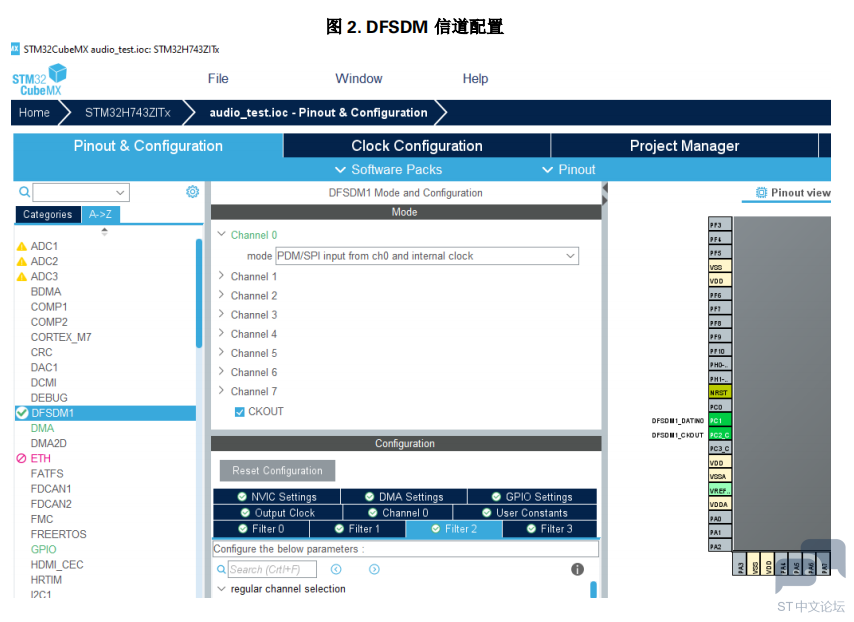

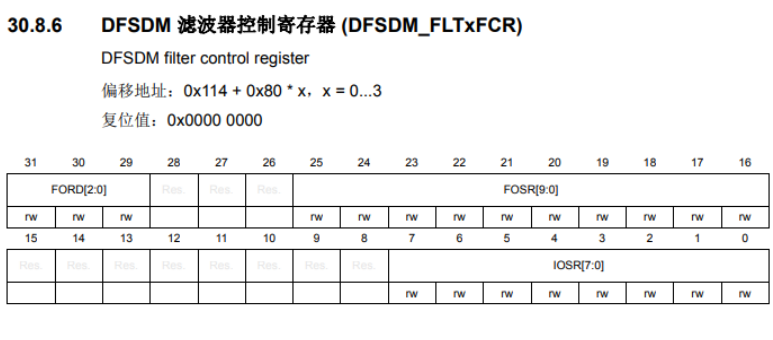

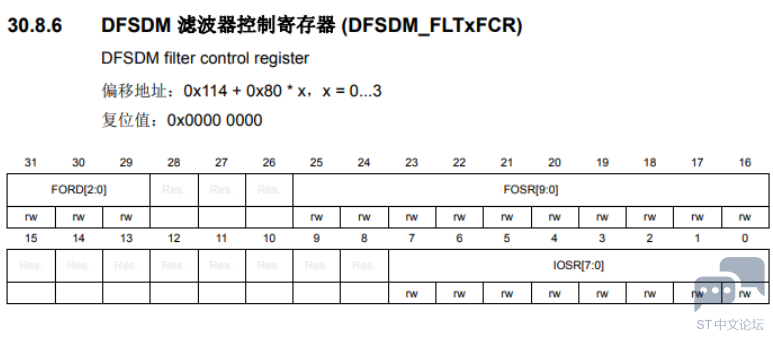

Fs= Fclockout/( Fosr*Iosr)Fs= 16kHz 音频数据Fosr：滤波器过采样率，也就是抽取率，在这里取 128Iosr：积分器过采样率，在这里取 1则 Fclockout = 2.048MHz相应的寄存器配置可以参考下图：

2. SAI clock 的计算

(FSAIclock/ Divider) =Fclockout => FSAIclock = Fclockout * Divider

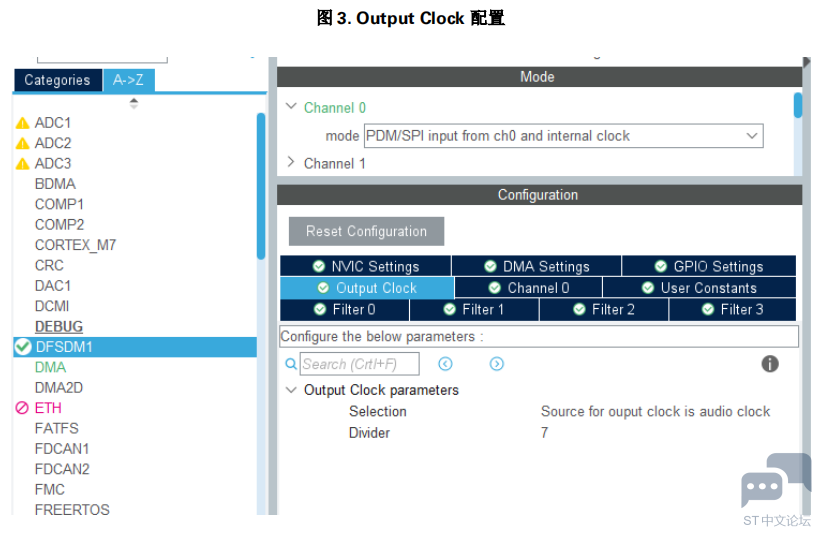

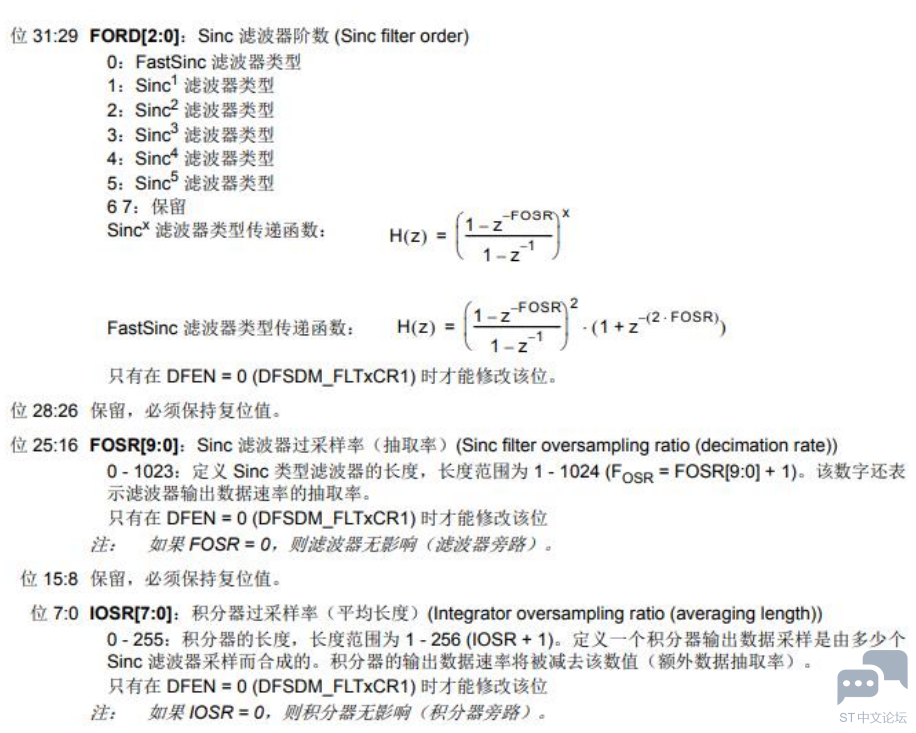

FSAIclock：当时钟源选 audio clock 时，即 STM32CubeMX 中 Output clock：selection-> source of output clock is audio clock.Divider : Audio clock 经过的预分频比，在下面的配置中取 7（见图 3. Output Clock 配置）Fclockout：为 2.048Mhz则 FSAIclock = （Fclockout * Divider） = 2.048 * 7 = 14.336MHz因此下图中的 SAI clock 需要配置到 14.336Mhz。滤波器阶数 FORD：取 4，即 sinc Order : sinc 4 filter type.
8 W4 h) r3 r  T0 J# U) q. l* X, Z

3. 右移位数的计算

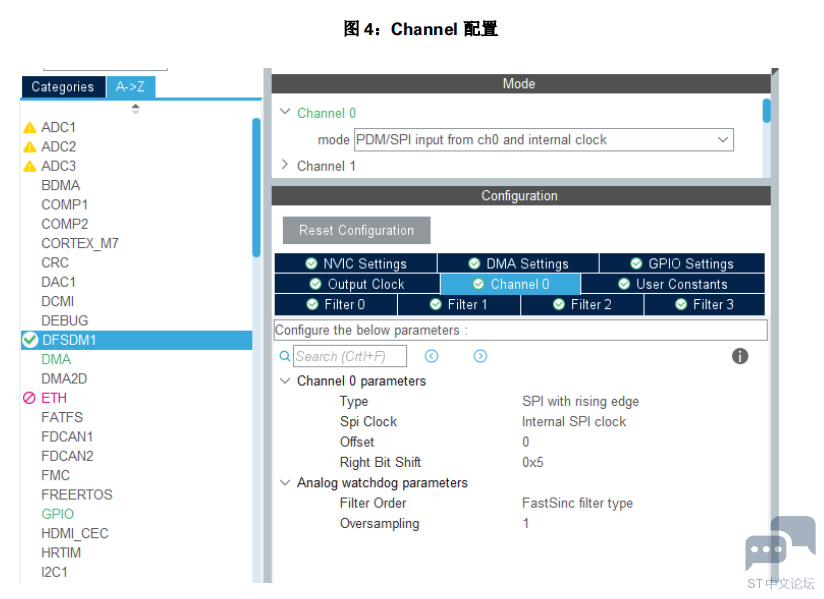

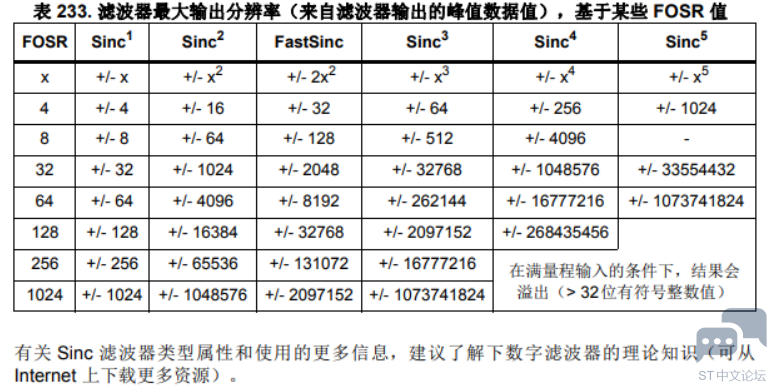

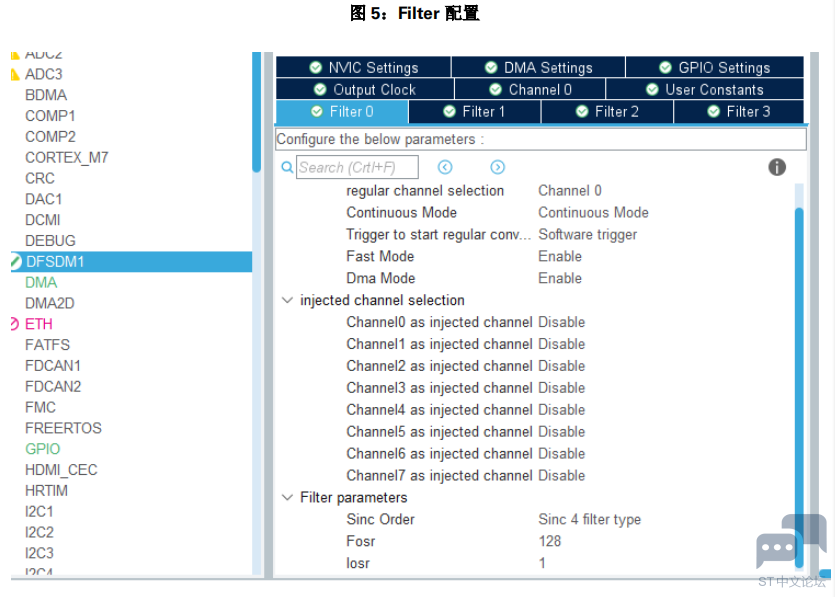

B = N*log2(M) +BinB:中间变量位宽N：Ford，滤波器阶数，此例中取 sinc 4 阶。M：滤波器过采样率，抽取率，此例中取 128 ，见图 4Channel 配置，Fosr。Bin：积分器过采样率，滤波器输入位宽，此例中取 1位宽 = 4* log2(128)+1 = 4*7+1 =29（位）因此积分器处理后的数据需要右移 5 位，然后变为 24 位。STM32CubeMX 中 RightBit Shift = 0x5.也可以参考下表来规划右移位：

3、STM32CubeMX 的配置

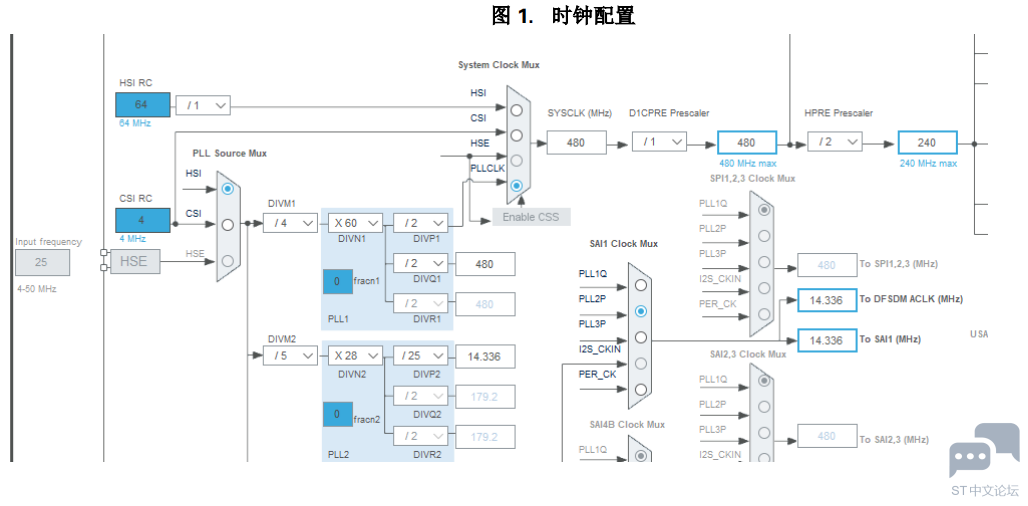

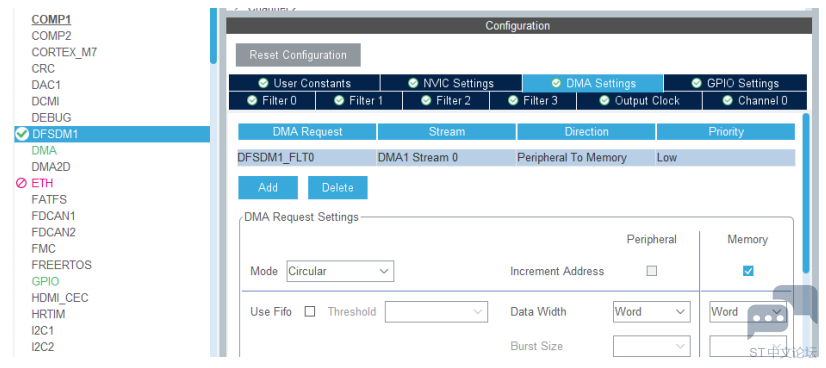

根据上面的计算值配置时钟参数。SAI clock 配置为 14.336Mhz。

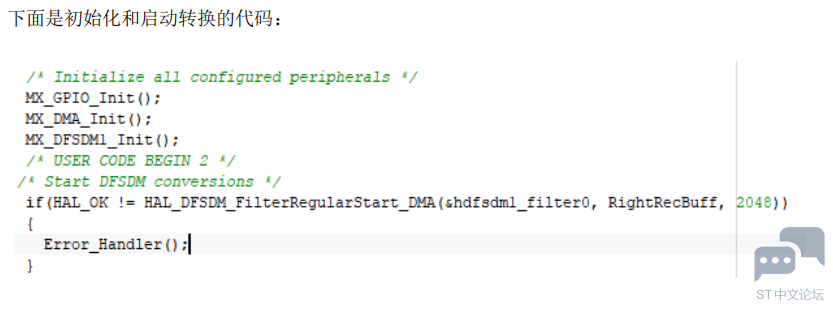

# n1 K1 K! n3 }3 c

9 G( Q4 Q! b  p

8 d# @. Y. i9 B

3、小结

关于DFSDM 模块寄存器的配置，需要计算合适的参数值方可进行。需要时可以参考上面内容来操作。

+ Z8 A# @* d% @/ j5 I
转载自：LAT1108
