之前初学STM32开发板的时候，也写了几篇关于时钟系统配置的文章文章一和文章二，最近又仔细回顾了官方给的SystemInit ()函数，对其做了更好的解读。所谓读书百遍其义自见。
) Q( R  [% e9 ~& z( U$ w
& G3 C" r+ x9 @主要的函数：void SystemInit (void)
包含的函数：static void SetSysClock(void)；static void SetSysClockTo72(void)

; w# F% k6 Q7 M% w. Q5 z4 h

1. /**

2. ********************************  STM32F10x  *******************************************************
   ( b- x/ z! g6 {
3. * @文件名称： systeminit.c解读版
   7 J# ]2 X$ E' y
4. * @作者名称： 闲人Ne
   7 P! Y% H& k5 V7 E9 o
5. * @库版本号： V3.5.0
   6 \- e1 Z" ~" s  Z- |2 O3 k# |- ^
6. * @工程版本： V1.0.0

7. * @开发日期： 2020年12月15日
   3 r/ w9 O) O; J, R3 v" F' z
8. * @摘要简述： 本文件源于system_stm32f10x.c文件里的部分函数，不做任何修改，单独拿出来只为对其做详细解读。
   6 ^0 H# w- ]& R: Z
9. ****************************************************************************************************/
   " j) O/ m* {4 Q" Y2 H
10. /************************************************************************************************
    5 G  A( M  e7 I4 [  q4 \+ F& V) O
11. 函数名称：SystemInit ()

12. 函数功能：系统初始化函数

13. 入口参数：无

14. 返回参数：无
      d) H2 ?5 f# K' }! V" N8 O( B' X
15. 开发作者：闲人Ne

16. 参考资料：1）RCC寄存器名称：RCC_CR （时钟控制寄存器） RCC_CFGR（时钟配置寄存器）RCC_CIR（时钟中断寄存器）
    5 D) _. N' K7 L# Q7 K$ X/ u
17. *************************************************************************************************/

18. void SystemInit (void)
    : j+ N! ]# l) v/ C6 E( q* M( g
19. {
    1 H3 w% @- H; F% x! [% _- F' [4 V
20.   // 针对RCC_CR，HSION[0]内部高速时钟使能，设1，即内部8MHz振荡器开启
    7 Y5 q/ v# _8 N+ _# |% t2 s/ l
21.   RCC->CR |= (uint32_t)0x00000001;
    8 |/ t; A6 T1 p. {- ^: H
22.   #ifndef STM32F10X_CL
    0 H, h# h) a7 x: K
23.   /* 针对RCC_CFGR,SW    [0:1]   系统时钟切换,        设00,   即HSI作为系统时钟；

24.                   SWS   [2:3]   系统时钟切换状态,    设00,   即HSI作为系统时钟；

25.                   HPRE  [4:7]   AHP预分频,          设0000, 即SYSCLK不分频；

26.                   PPRE1 [8:10]  低速APB预分频(APB1), 设000,  即HCLK不分频,从而决定PCLK1时钟；

27.                             PPRE2  [11:13] 高速APB预分频(APB2),设000,  即HCLK不分频,从而决定PCLK2时钟;

28.                  ADCPRE [14:15] ADC预分频,          设00,   即PCLK2 2分频后作为ADC时钟；
    8 K7 n% |+ a6 a: X+ `
29.                  MOC    [24:26] 微控制器时钟输出,    设000,  即没有时钟输出 */
    , H/ f7 v% @4 K3 k) w

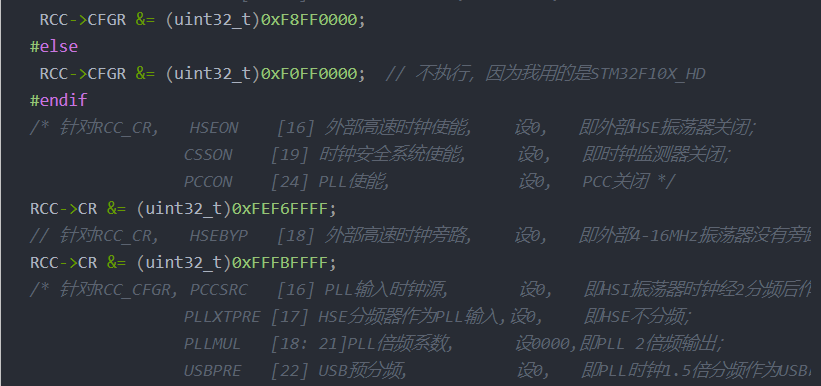

30.    RCC->CFGR &= (uint32_t)0xF8FF0000;

31.   #else

32.    RCC->CFGR &= (uint32_t)0xF0FF0000;  // 不执行，因为我用的是STM32F10X_HD

33.   #endif
    " t. H- a+ X0 p6 c& t) B
34.   /* 针对RCC_CR,   HSEON    [16] 外部高速时钟使能,    设0,   即外部HSE振荡器关闭；

35.                   CSSON    [19] 时钟安全系统使能,     设0,   即时钟监测器关闭；

36.                   PCCON    [24] PLL使能,             设0,   PCC关闭 */
    . G" S- m9 n+ i  p5 ^
37.   RCC->CR &= (uint32_t)0xFEF6FFFF;
    ! @+ P1 H+ Z' T1 j/ q$ w8 R+ p
38.   // 针对RCC_CR,   HSEBYP   [18] 外部高速时钟旁路,    设0,   即外部4-16MHz振荡器没有旁路
    * }3 p% j3 v7 N4 x
39.   RCC->CR &= (uint32_t)0xFFFBFFFF;
    ( P% c+ ^; G6 h- p  ]* z4 H: _
40.   /* 针对RCC_CFGR, PCCSRC   [16] PLL输入时钟源,       设0,   即HSI振荡器时钟经2分频后作为PLL输入时钟；
      L  a, G! f/ x! f8 L
41.                   PLLXTPRE [17] HSE分频器作为PLL输入,设0,    即HSE不分频；

42.                   PLLMUL   [18: 21]PLL倍频系数,      设0000,即PLL 2倍频输出；

43.                   USBPRE   [22] USB预分频,           设0,   即PLL时钟1.5倍分频作为USB时钟 */

44.   RCC->CFGR &= (uint32_t)0xFF80FFFF;

45.   #ifdef STM32F10X_CL  // 不执行，因为用的是STM32F10X_HD
    ! ?2 l5 @5 v6 Y- G
46.    RCC->CR &= (uint32_t)0xEBFFFFFF;
    . }1 ?4 L8 `' l- V
47.    RCC->CIR = 0x00FF0000;

48.    RCC->CFGR2 = 0x00000000;
    $ G& a, O( F4 _8 W, C( N& G
49.   #elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL) // 不执行，因为用的是STM32F10X_HD

50.    RCC->CIR = 0x009F0000;
    & n; `) z( ^' w; A, v8 Y8 E0 }
51.    RCC->CFGR2 = 0x00000000;

52.   #else // 执行，因为用的是STM32F10X_HD
    9 T: s" R; c5 v. {" J' x' r
53.   /* 针对RCC_CIR, LSIRDYF [0]  LSI就绪中断标志,      设0, 即无内部40kHz RC振荡器产生的时钟就绪中断；
    % Y0 @5 A9 N* T) N
54.                  LSERDYF [1]  LSE就绪中断标志,      设0, 即无外部32kHz振荡器产生的时钟就绪中断；

55.                  HSIRDYF [2]  HSI就绪中断标志,      设0, 即无内部8MHz RC振荡器产生的时钟就绪中断；
    $ _# x6 v( B7 E3 u3 N4 A
56.                  HSERDYF [3]  HSE就绪中断标志,      设0, 即无外部4-16MHz振荡器产生的时钟就绪中断；
    * ]' r/ z3 [3 o2 T6 N, U1 n
57.                  PLLRDYF [4]  PLL就绪中断标志,      设0, 即无PLL上锁产生的时钟就绪中断；

58.                  CSSF    [7]  时钟安全系统中断标志, 设0, 即无HSE时钟失效产生的安全系统中断；

59.                  LSIRDYIE[8]  LSI就绪中断使能,      设0, 即LSI就绪中断关闭；
    4 Y/ [6 e# V9 x$ }
60.                  LSERDYIE[9]  LSE就绪中断使能,      设0, 即LSE就绪中断关闭；

61.                  HSIRDYIE[10] HSI就绪中断使能,      设0, 即HSI就绪中断关闭;

62.                  HSERDYIE[11] HSE就绪中断使能,      设0, 即HSE就绪中断关闭;

63.                  PLLRDYIE[12] PLL就绪中断使能,      设0, 即PLL就绪中断关闭;

64.                  LSIRDYC [16] 清除LSI就绪中断,      设1, 即清除LSI就绪中断标志位LSIRDYF；

65.                  LSERDYC [17] 清除LSE就绪中断,      设1, 清除LSE就绪中断标志位LSERDYF；

66.                  HSIRDYC [18] 清除HSI就绪中断,      设1, 清除HSI就绪中断标志位HSIRDYF；
    $ a3 m) _, [' i
67.                            HSERDYC [19] 清除HSE就绪中断,      设1, 清除HSE就绪中断标志位HSERDYF;
    , C- Q- K. }8 e0 }8 }$ c- `4 ?9 v* }
68.                            PLLRDYC [20] 清除PLL就绪中断,      设1, 清除PLL就绪中断标志位PLLRDYF */
    + C  G- o8 F4 G/ _
69.    RCC->CIR = 0x009F0000;

70.   #endif
    ' \: b$ S& s/ e: D
71.   #if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
    + l# T9 X6 I: J) V/ t
72.    #ifdef DATA_IN_ExtSRAM
    ( @. ^- J( d2 u, L7 C1 M+ M
73.     SystemInit_ExtMemCtl();                // 不执行

74.    #endif

75.   #endif

76.   /* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */
    ' O9 e; W! R5 \8 W, W8 x) w( U2 b
77.   /* Configure the Flash Latency cycles and enable prefetch buffer */

78.   SetSysClock();  // 设置系统时钟函数，往下翻会有解读

79.   #ifdef VECT_TAB_SRAM

80.    SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; // 不执行
    " t9 O. w- J6 l9 ~3 K8 c
81.   #else
    " Q5 ^6 q. M  Y4 Y% U4 V
82.    SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */
    # i  c# }* m0 X, N% Z$ w# }( K7 y
83.   #endif

84. }
    6 f# k) T: J5 @* O  X1 m% n2 o: Z
85.

86. /************************************************
    , n+ g, d  Z9 t# ^1 J
87. 函数名称：SetSysClock()

88. 函数功能：设置系统时钟函数

89. 入口参数：无

90. 返回参数：无
    0 `0 r8 ^( S9 G
91. 开发作者：闲人Ne
    + K* ^+ \$ G; p5 m0 g
92. *************************************************/

93. static void SetSysClock(void)

94. {

95. #ifdef SYSCLK_FREQ_HSE

96.   SetSysClockToHSE();   // 不执行

97. #elif defined SYSCLK_FREQ_24MHz

98.   SetSysClockTo24();    // 不执行
    " ]0 E8 s3 N. Q$ Z2 }
99. #elif defined SYSCLK_FREQ_36MHz
    / B3 y" b9 r/ Z; u3 v6 _1 d
100.   SetSysClockTo36();    // 不执行

101. #elif defined SYSCLK_FREQ_48MHz
     * U) e! U  `  [: ~/ d% Q+ a6 S, F
102.   SetSysClockTo48();    // 不执行
     4 Z4 V/ Z1 @" J: c
103. #elif defined SYSCLK_FREQ_56MHz

104.   SetSysClockTo56();    // 不执行
     " H/ B+ H$ q( q
105. #elif defined SYSCLK_FREQ_72MHz

106.   SetSysClockTo72();    // 执行，因为只定义了SYSCLK_FREQ_72MHz=72000000，往下翻会有解读

107. #endif
     ! J- K5 {' O1 r" O
108. }

109.

110. /************************************************

111. 函数名称：SetSysClock()

112. 函数功能：设置系统时钟函数
     2 i) i/ O5 a! F- X0 x
113. 入口参数：无
     ; `3 ?% \! E8 l6 g$ o' ]+ b& B" s  N
114. 返回参数：无
     ! ]/ P, a% |2 s+ Z0 K) C  ^+ X
115. 开发作者：闲人Ne

116. *************************************************/

117. static void SetSysClockTo72(void)
     4 I* h! K* s1 O! g/ e* A7 ^
118. {
     ( J% @% P) {4 v8 w  F  o: J
119.   __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

120.   /* SYSCLK, HCLK, PCLK2 and PCLK1 configuration ---------------------------*/

121.   // RCC_CR_HSEON=0x00010000,针对RCC_CR,HSEON[16]外部高速时钟使能,设1,即外部HSE振荡器开启
       t( Q: [, c0 J7 m& H$ ~9 {& ?
122.   RCC->CR |= ((uint32_t)RCC_CR_HSEON);

123.   do

124.   {
     % W; g5 Z! ^6 A0 G- z3 {
125.     // RCC_CR_HSERDY=0x00020000,针对RCC_CR,HSERDY[17]外部高速时钟就绪标志,为1时,表示外部4-16MHz振荡器就绪

126.     HSEStatus = RCC->CR & RCC_CR_HSERDY;  // 如果RCC_CR第[17]=1,那么HSEStatus=1

127.     StartUpCounter++;
     1 e/ D( `% I* {0 N/ f
128.   }
     6 m8 ?$ f' g0 s: r" D
129.   // 当HSEStatus=1或StartUpCounter=0x0500时，跳出循环，while循环后面加；表示空循环
     $ ~. z) w6 W8 K3 t( U4 m
130.   while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));
     5 d3 Q, D0 R8 T4 e4 u# |4 G3 {" V
131.   if ((RCC->CR & RCC_CR_HSERDY) != RESET)  // 当RCC_CR第[17]位HSERDY=1时执行if里面的函数
     + f( m4 S- D& C! ^/ r0 S" {
132.   {
     5 i: q$ w9 U# i9 x9 A* D$ P
133.     HSEStatus = (uint32_t)0x01;

134.   }
     ( [- p- t1 m! u2 S* O; R- H4 `" Y
135.   else

136.   {
     . [; |/ R! j: b5 m7 I" r
137.     HSEStatus = (uint32_t)0x00;
     & P3 a  W# Y+ }6 I5 Q5 M* E% g
138.   }
     - O. o0 i# d: Y4 H" J7 o/ f0 R
139.   if (HSEStatus == (uint32_t)0x01)
     # O2 J7 }' g) \; U6 T1 y) f
140.   {

141.     // FLASH_ACR_PRFTBE=0x10,针对FLASH_ACR,PRFTBS[5]预取缓冲区状态,设1,即预取缓冲区开启

142.     FLASH->ACR |= FLASH_ACR_PRFTBE;
     3 |7 l3 z# N8 x
143.     // 第一步,FLASH_ACR_LATENCY=0x03,针对FLASH_ACR寄存器，[0:1]位先至0,[2:7]位不操作
     5 R# K# F5 {) G/ R8 o' B
144.     FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
     " r' F+ G* t: m+ }; N- O  ~
145.     // 第二步,FLASH_ACR_LATENCY_2=0x02, 针对FLASH_ACR寄存器，[0:1]位至10,[2:7]位不操作

146.     FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2; //LATENCY[0:2]时延,设两个等待状态,当48MHz<SYSCLK≤72MHz
     6 H1 i( r6 [/ x$ `$ H% B
147.     // RCC_CFGR_HPRE_DIV1=0x00000000,主要针对RCC_CFGR,HPRE[4:7]位设0000,对AHB预分频配置为SYSCLK不分频,HCLK=SYSCLK
     1 p, a  R( R' _) f7 y; Y. o$ q
148.     RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;
     4 h4 d; P, P# x* v
149.     // RCC_CFGR_PPRE2_DIV1=0x00000000,主要针对RCC_CFGR,PPRE2[11:13]位设000,对高速APB2配置为HCLK不分频,PCLK2=HCLK
     % l4 S$ B" T/ n# V# G# M5 v
150.     RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;

151.     // RCC_CFGR_PPRE1_DIV2=0x00000400,主要针对RCC_CFGR,PPRE1[8:10]位设100,对低速APB1配置为HCLK 2分频,PCLK1=HCLK/2

152.     RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

153.     #ifdef STM32F10X_CL
     ! O$ D6 U$ L' `) |/ n* e# }: W9 C0 R
154.       RCC->CFGR2 &= (uint32_t)~(RCC_CFGR2_PREDIV2 | RCC_CFGR2_PLL2MUL | RCC_CFGR2_PREDIV1 | RCC_CFGR2_PREDIV1SRC);
     " H& P5 B0 S; a
155.       RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV5 | RCC_CFGR2_PLL2MUL8 | RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV5);
     " I3 U) H# n" E3 a* i1 P# M' n
156.       RCC->CR |= RCC_CR_PLL2ON;                 // 不执行
     8 k! Z/ n: i6 o! T7 s5 e& W
157.       while((RCC->CR & RCC_CR_PLL2RDY) == 0);   // 不执行

158.       RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);                 // 不执行
     7 I$ w% P# ]' N$ d4 _8 ~  d
159.       RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLSRC_PREDIV1 | RCC_CFGR_PLLMULL9); // 不执行
     / S7 Y1 _- u( K9 c
160.     #else
     % d/ ^( A$ W5 D  o6 j% Y8 j6 Q# ~
161.      /* PLL configuration:  */

162.      /* RCC_CFGR_PLLSRC=0x00010000,RCC_CFGR_PLLXTPRE=0x00020000,RCC_CFGR_PLLMULL=0x003C0000,整合取非后，[16:21]位为000000,其余为1 */

163.      RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLMULL));
     / u* a: j6 M! `& T
164.      /* RCC_CFGR_PLLSRC_HSE=0x00010000,RCC_CFGR_PLLMULL9=0x001C0000

165.      针对RCC_CFGR,[16:21]位为011101,

166.      PLLSRC       [16]    PLL输入时钟源,        设1,    HSE时钟作为PLL输入时钟；

167.      PLLXTPRE     [17]    HSE分频器作为PLL输入, 设0,    HSE不分频;

168.      PLLMUL       [18:21] PLL倍频系数,          设0111, PLL 9倍频输出,PLLCLK=HSE*9=72MHz */

169.      RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);
     & U1 R; \+ I7 o, |
170.     #endif
     7 \8 ~3 v0 w/ ^7 Y( [& W' B
171.     // RCC_CR_PLLON=0x01000000,针对RCC_CR,PLLON[24]PLL使能,PLL使能
     ) ~1 M# w7 k1 [( V
172.     RCC->CR |= RCC_CR_PLLON;
     9 _4 e, `, Q1 G' B7 u8 z
173.     // RCC_CR_PLLRDY=0x02000000,即RCC_CR,PLLRDY[25]PLL时钟就绪标志,0 PLL未锁定；1 PLL锁定

174.     while((RCC->CR & RCC_CR_PLLRDY) == 0) // 若RCC_CR的[25]位为1,则跳出循环

175.     {
     4 N8 ^: O3 L7 y' }% f. m7 G9 a
176.     }

177.     // RCC_CFGR_SW=0x00000003,SW[0:1]系统时钟切换,取非为00,先将RCC_CFGR的[0:1]位至00

178.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
     1 C3 W8 ?# u. W7 N
179.     // RCC_CFGR_SW_PLL=0x00000002,再将RCC_CFGR的[0:1]位至10,即PLL输出作为系统时钟

180.     RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;
     / B! L/ f8 {. W0 ?% d0 Q; v4 u- F( i
181.     /* Wait till PLL is used as system clock source */
     6 E3 P, v$ ?. C6 Q4 O5 d3 Q1 p: P
182.     // RCC_CFGR_SWS=0x0000000C,当RCC_CFGR的[2:3]位为10时，跳出循环
     1 r% }4 h$ L/ }& `* P
183.     while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)

184.     {
     7 Q  c1 _" x8 h4 \
185.     }
     % g5 t2 V3 M+ a; H0 Z$ @3 D7 c
186.   }
     6 d, ~( @& s* n) i3 d
187.   else

188.   {
     , E4 o1 ?, [) l8 g( i: Q
189.   }

190. }

191. #endif

复制代码

上述函数系统初始化后，时钟频率72MHz，APB1时钟频率为72MHz，APB2时钟频率36MHz，AHB时钟频率72MHz。
3 e) B' x, e7 ]* L/ Q————————————————
版权声明：天亮继续睡
' ~* |# N  J- {0 u4 }% R3 z0 ^
