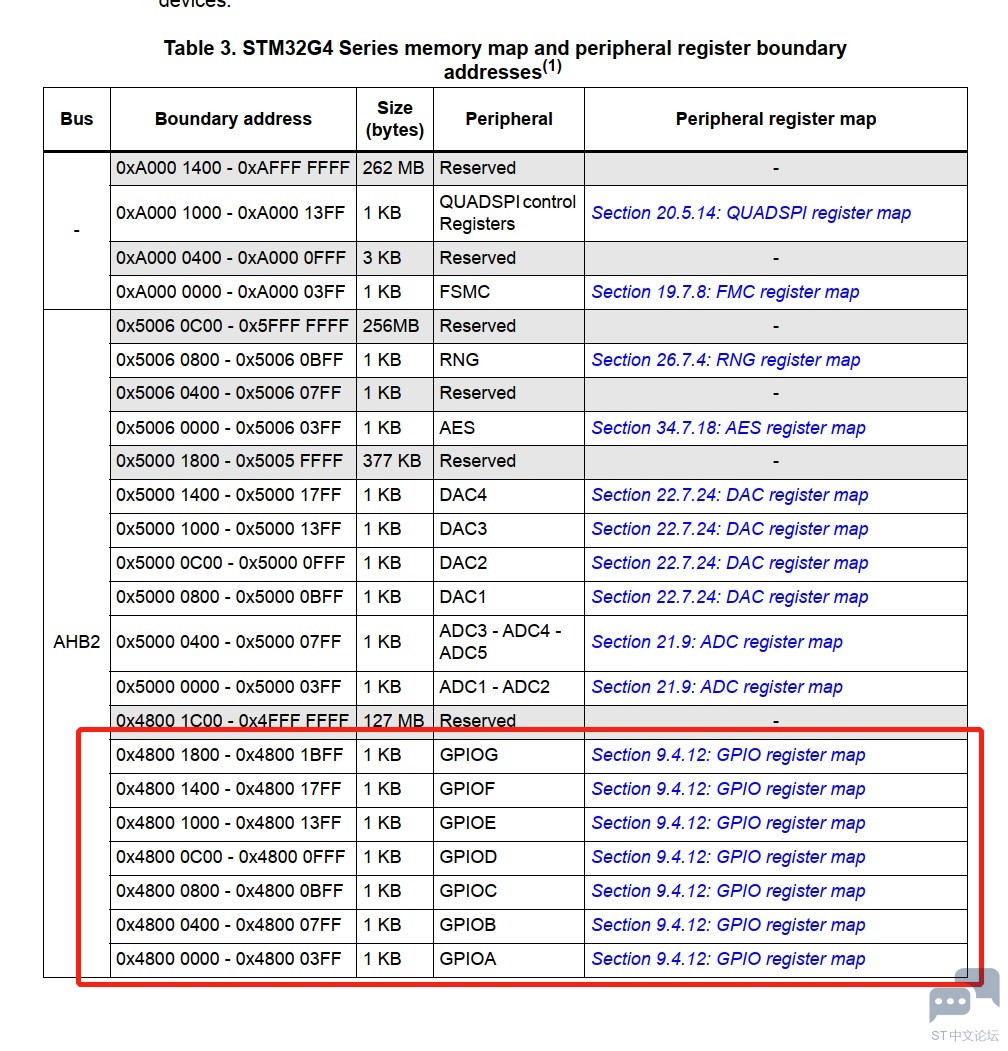

如题: 来自RM0440-STM32G4参考手册

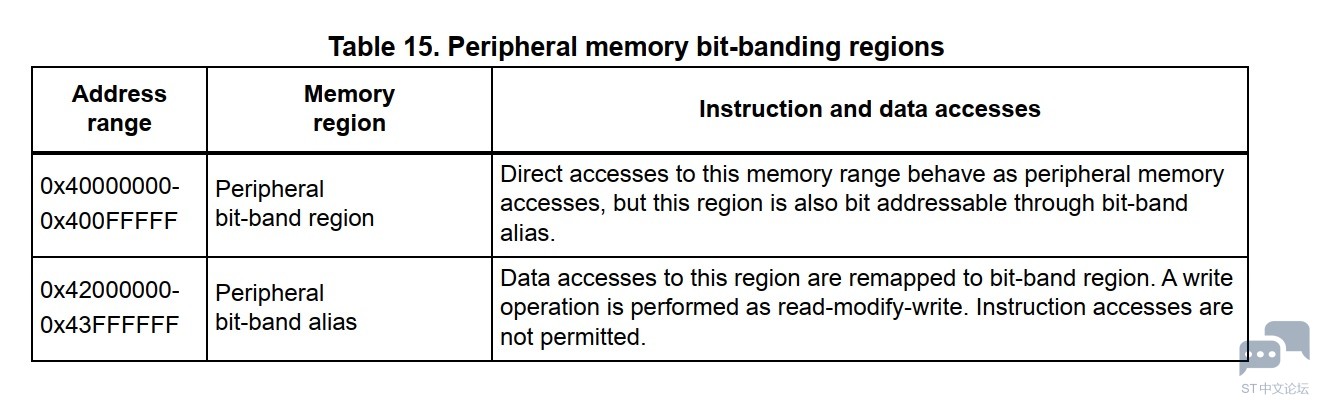

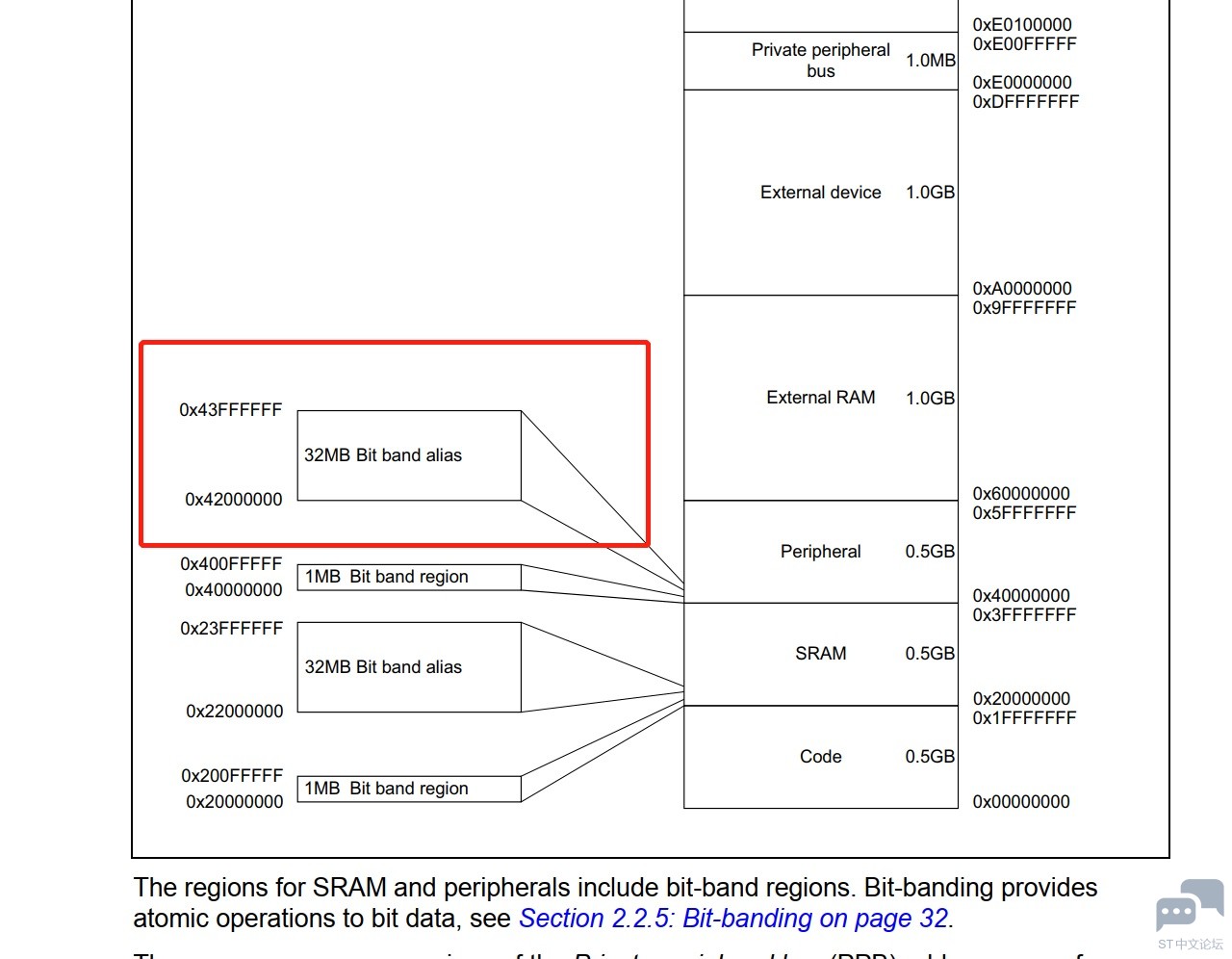

来自:PM0214
如题:请教下,在STM32G4XX系列里面,GPIO挂载在AHB2总线上面,地址在0x4800 0000. 是不是也就意味着,STM32G4XX不能够在像STM32F1XX STM32F4XX 那样对GPIO进行位带操作呢? 还请各位专家前辈,不吝赐教。 |
fdcan通信内部回环正常,换成正常模式收不到数据
G474的opamp失效症状。有大佬遇到相同的症状吗
STM32G474RBT6使用Keil工程通过仿真器下载程序时,程序量超过64K时,就会下载失败,求教。
Motor Control Workbench六步算法显示硬件不支持电流检测,同一套硬件FOC算法就显示支持;硬件为B-G431B-ESC1
STM32G474VET6如何配置HRTIM的中心对齐模式
STM32G474RBT6芯片,hal库默认设置为双bank模式,怎样修改为单bnak模式?使用STM32CubeMX工具生成工程时,只能选双bank模式,不能选单bank模式!
STM32G474 HRTIM 推挽模式下 关闭死区 在比较寄存器较小的情况下,存在输出脉宽直接到100%
最近在做单极倍频SPWM
stm32G474RBT3的flash擦除寿命是多少?
stm32g431rbt怎么显示汉字
微信公众号
手机版

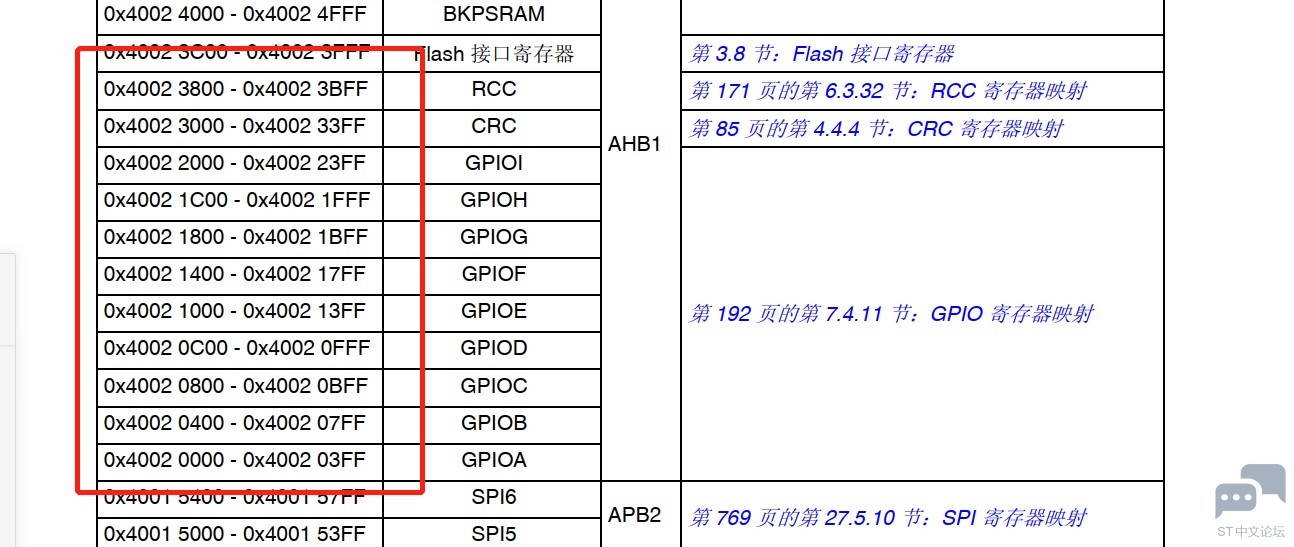

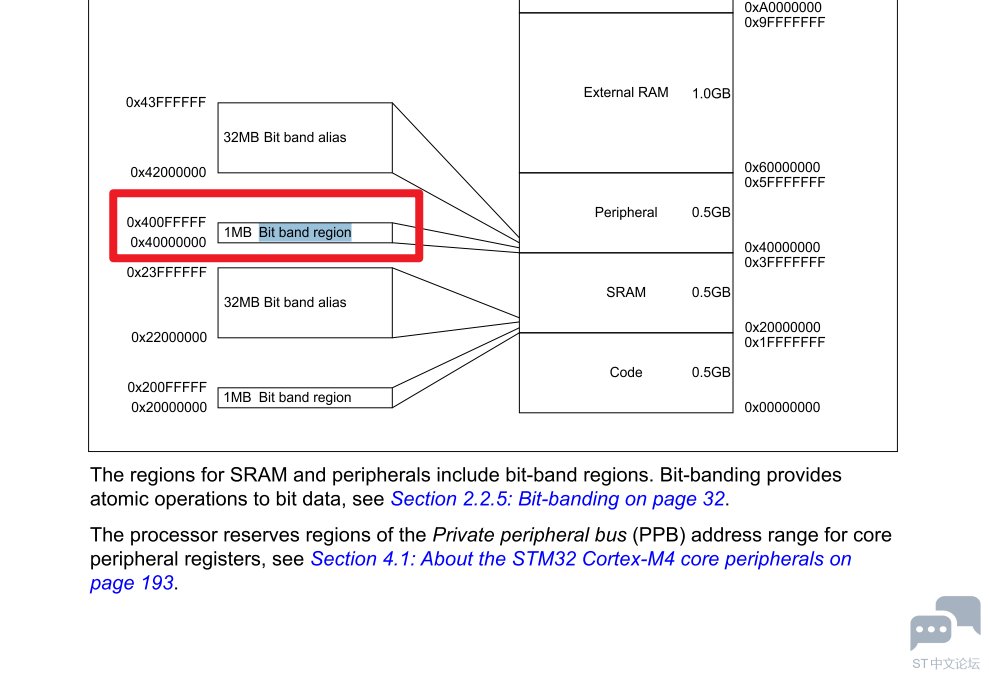

以上是STM32F4参考手册内容。 在F4系列里面,GPIO挂载在AHB1总线,地址在0x4002 0000 按照,crotex 编程指南里面,在1MB 地址之内。 但是G4 的GPIO寄存器地址在 0x4800 0000.不在位带区范围之内。
我怀疑,是我理解上的错误。 按理说,ST不应该把在F1,F4里面比较常用的功能移除。
不过,结合ARM内核手册里约定的位带地址空间和STM32G4系列 GPIO外设所在地址空间来看,
的确没法针对STM32G4系列的GPIO做位带操作。
另外,STM32G4手册里给定的GPIO地址也是没问题的,我刚才也 间接做了确认。
