发布时间:2022-12-22 15:13
|

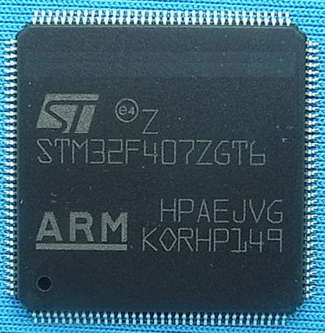

芯片内部资源' I% @% j: @- e* W 1、芯片实物图片 $ Y0 L) w+ h W: I* e/ [

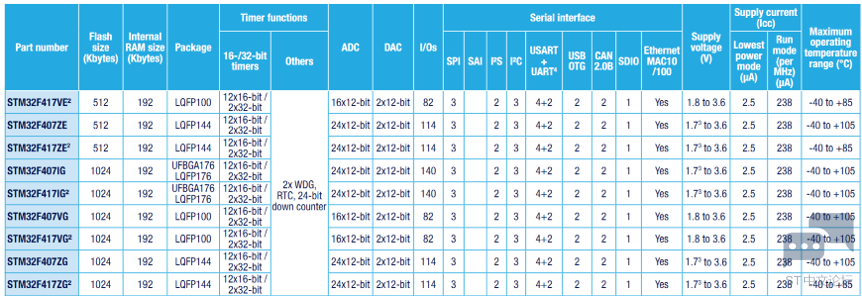

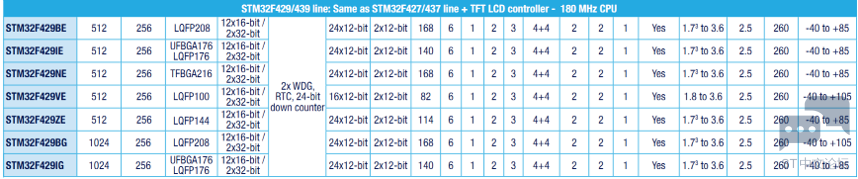

2、芯片对应的参数表 ' U" K4 J; j' @6 x( r$ l
) c* J1 R# B( t4 ~
9 z0 a j/ X3 G- b' Y- Q0 `# _7 F 3、内核7 x1 e D' b) I ( Q% z- |" C) z. M* r* [0 } (1)32位 高性能ARM Cortex-M4处理器 7 W5 L/ n6 R% m% @& E : p8 u9 R- \' @& m5 | (2)时钟: 高达168MHz,实际还可以超频一点点4 K. }2 x8 @! [ # _ R) O- B8 a7 h (3)支持FPU(浮点运算)和DSP指令 4、IO口 O2 T4 N# s: i, x3 a' D5 U (1)STM32F407ZGT6:144引脚 114个IO口 ( M0 B; E$ P: J# b3 w Y. n8 p" g1 n$ O5 n (2)大部分IO口都耐 5V (模拟通道除外)& F" f9 H% Y5 [ ?+ X4 w* p9 \+ h8 O2 ~( ~4 s ) s( R- \# L; w$ `5 g a (3)支持调试: SWD和JTAG,SWD只要2根数据线 # ?" g4 z/ d( l- S' J2 g8 K. W 5、存储器. ` L# q' B; C0 H' Z3 {# Z6 ^% m" J (1)存储器容量: 1024K FLASH, 192K SRAM ( G' V( r0 B- w& h( P % m e" m" p4 B, A3 u 6、时钟、复位和电源管理 . I; J4 `, |) D( M7 R (1)1.8~3.6V电源和IO电压 + R! p' W3 C0 H( G4 S (2)上电复位,掉电复位和可编程的电压监控/ }* Z1 ?& T3 H& ?! G" Z- s) i1 k 4 K( `5 J& W2 K3 b/ n0 a" s: w0 N + i0 i: o) w3 [ (3)强大的时钟系统 - 4~26M的外部高速晶振 3 y$ \( ~7 O/ ~, b - 内部16MHz的高速RC振荡器 - 内部锁相环(PLL,倍频),一般系统时钟都是外部或者是内部高速时钟经过PLL倍频后得到. x3 F+ |/ ?& [+ o# ]; ?- ~0 O - 外部低速32.768K的晶振,主要做RTC时钟源% k% }6 L$ x$ k- x0 r* G1 J3 x 4 r6 b; M1 x2 x/ F# F 7、低功耗8 B$ {7 x! i2 | (1)睡眠、停止和待机三种低功耗模式& v% A- t$ e# A3 v% P " b" V2 [- R# p (2)可用电池为RTC和备份寄存器供电: t- Y; ?/ c4 b6 D - r; M$ p4 t4 Z: G ! D5 s2 E8 G) a- j. I# u 8、AD+ [% M, N r, r$ L5 i+ f 3 V( Z* M1 ~! J (1)3个12位AD[多达24个外部测试通道]+ V6 s. S L0 W& i0 T$ E (2)内部通道可以用于内部温度测量, U7 @( L4 e! C6 @4 r; K8 ]7 c (3)内置参考电压+ }* Q0 g4 R: h5 }# G) d

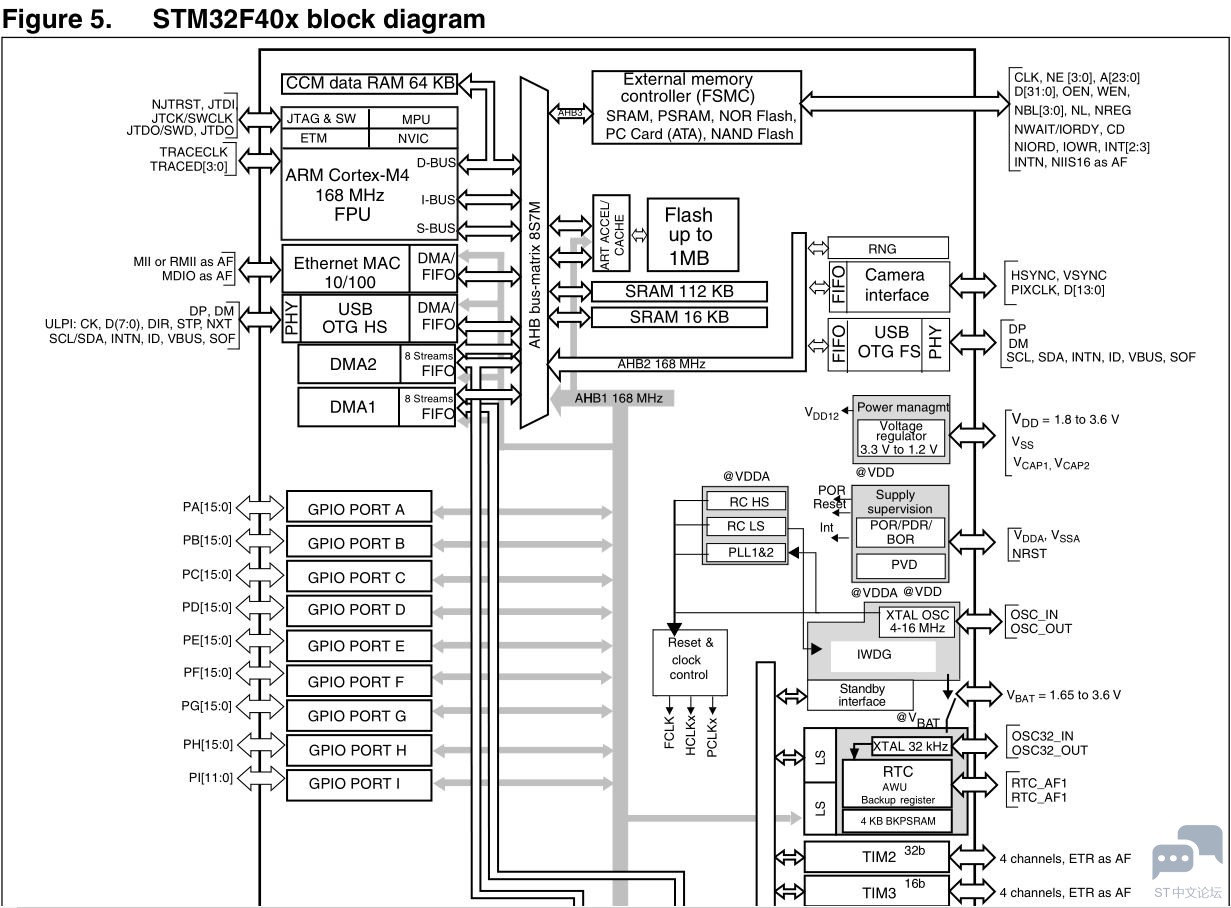

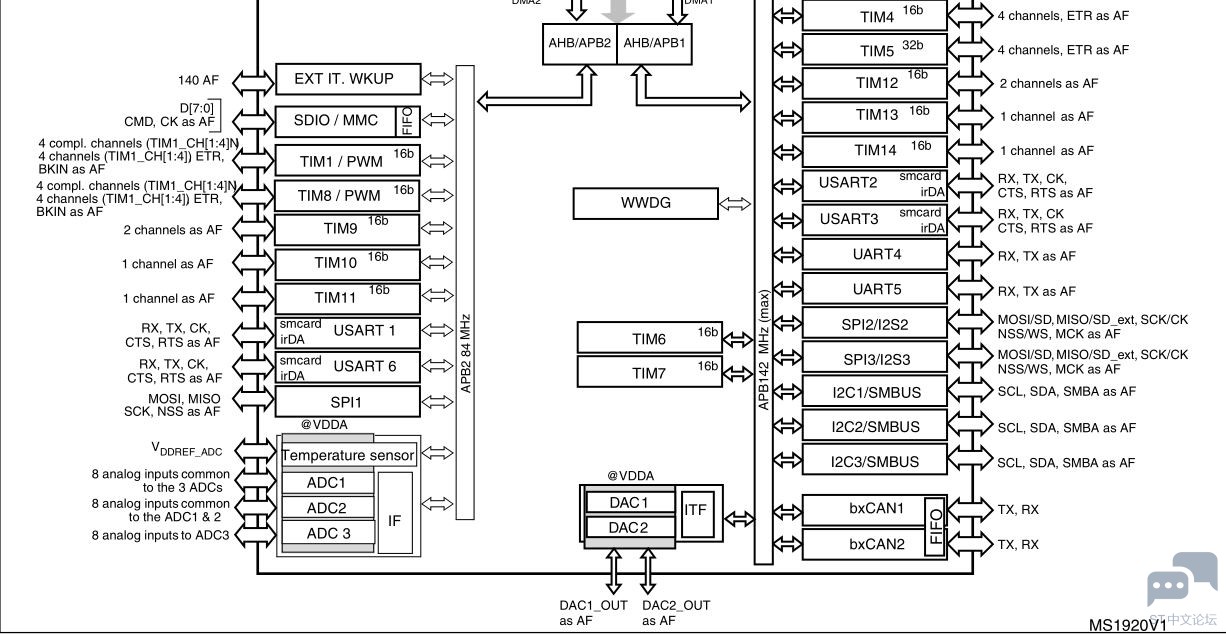

! h$ h+ r$ q+ ` 9、DA1 a0 I }; h, v: g+ j' u' I % d( b4 J. }6 A+ U (1)2个12位DA' z) `( U5 {5 y* J1 Q( T% ?. z2 b& n2 } 1 N* }7 S( A( ^0 J1 d; z2 U; ? 10、DMA# Y7 n% G) c, i0 O- ~ 3 `3 V1 f1 m* \1 L" X4 X8 W9 @ (1)16个DMA通道,带FIFO和突发支持$ u6 A1 l1 B: L+ z0 m2 _, J- I 0 G0 y; o! d0 C/ D1 J X3 U2 _5 ` (2)支持外设:定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART3 A8 R \# b9 G6 W 2 k* \$ B+ G5 ?/ C8 p 11、定时器多达17个8 `! i$ j1 x; i, p: v (1)10个通用定时器(TIM2和TIM5是32位)0 E7 _8 P) X/ R0 o7 a% |$ M ! c$ P3 a5 K, ~* V: v (2)2个基本定时器 (3)2个高级定时器 # X" ~ c8 q( x# Q1 p (4)1个系统定时器 : [2 h- l& v" s: `9 G (5)2个看门狗定时器 3 Z7 R1 |/ U9 k- ]9 T 12、通信接口多达17个 " f4 _5 {& k2 D: m$ R6 V8 N9 L (1)3个I2C接口! M( L6 |& A3 k9 r7 [& |- q . J' k1 w+ o# J. O (2)6个串口; m& ]( E# g% y! o2 J (3)3个SPI接口 (4)2个CAN2.0" k( Y+ ~# J- ]9 h" T/ M (5)2个USB OTG 3 i8 `2 ?1 R$ z2 J; J `: B (6)1个SDIO 三、芯片内部结构图
i4 R' |( g2 J% [

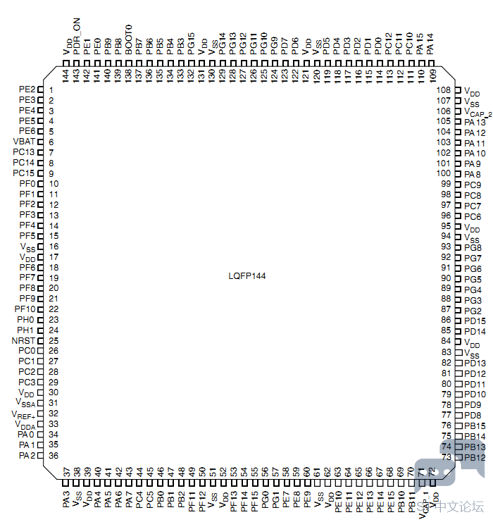

四、芯片引脚和功能怎么对应 1、芯片内部结构图9 V% v0 e! K2 Z% P / k' e) s6 c/ p$ Y2 H7 m

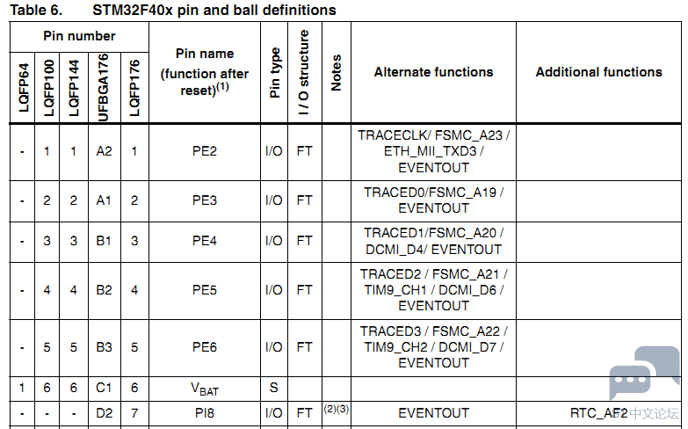

2、数据手册引脚功能表
& r- d9 K5 g3 k1 y3 I, z( W 五、STM32最小系统--看原理图" J; g& F0 ]1 A8 K' Y/ J" H 6 C" i( D6 K4 K- a' G6 J" W! g. F
———————————————— 版权声明:worthsen |
