1.简介

NanoEdge™ AI 库是 Cartesiam 推出的人工智能静态库，它可以帮助客户直接生成可以运行在嵌入式 Arm Cortex 处理器上的.a 静态库文件。

2021 年 ST 收购 Cartesiam，完善了 ST 在 AI 领域的生态，大大降低了客户使用 STM32 开发 AI 应用的难度。通过使用 NanoEdge AI Studio，用户只需要了解基本的 AI 概念，并提供相应的数据，便可以从众多 AI 算法库中智能搜索和生成出最符合用户应用的算法。

NanoEdge AI Studio 具备以下特点：

• AI 库的搜索引擎。• 为嵌入式开发者量身定做。

• 通过抽象化数据科学和机器学习，降低用户开发难度。

• 快速部署机器学习，兼容任何 C 代码。

• 对比传统机器学习方法，使用最少量数据。

: N" S6 z8 f$ X$ H: n+ b

本文将介绍 NanoEdge AI Studio 的使用方法，并完成人体姿态识别的简单应用。

$ A" V! x! Q( `, [5 D$ @

2.数据采集

在使用 NanoEdge AI Studio 之前，我们需要准备数据，数据来源可以是公开的数据集，也可以是自己采集的数据，还可以利用 NanoEdge AI Studio 采集数据。

" G  W0 g  O1 [/ @  P4 w" e# O

本文将使用 sensorTile.box 完成数据的采集。

! d8 T+ m8 ~- S

2.1硬件介绍

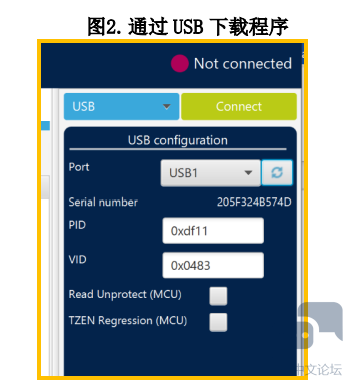

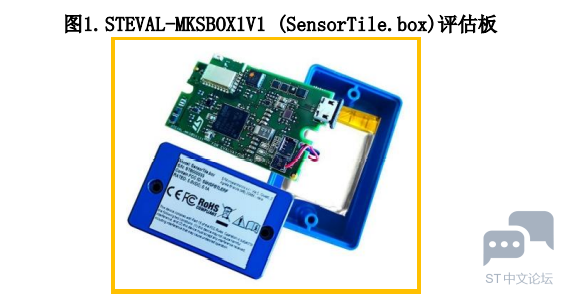

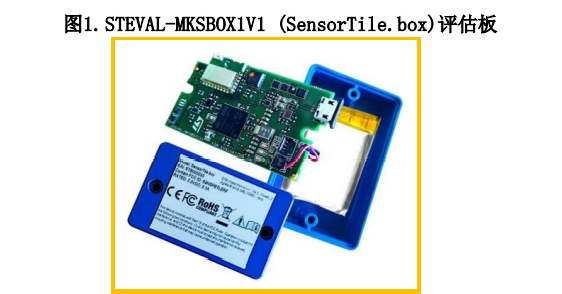

在 ST 官网搜索 STEVAL-MKSBOX1V1 可以查看关于开发板的基本内容，板载了丰富的运动传感器和温湿度传感器，并且具备 SD 卡，可以保存采集到的数据。板载的 USB 可以用于供电和下载程序，也可以通过 ST-LINK 和开发板连接进行调试和下载。USB 下载程序方法：我们这里使用 STM32 CubeProgrammer 下载程序。首先确保没有用电池供电，然后按住板上的 boot 按钮，连接 USB 到电脑，点击 CubeProgrammer 中如下图图 2所示的 connect。

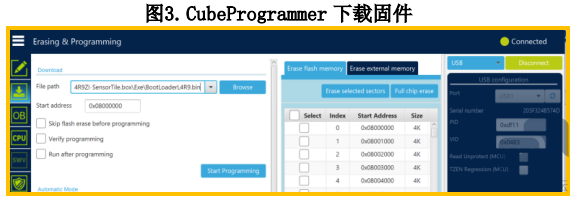

连接成功后，选择好固件，然后填写下载地址，点击 Start Programming 即可完成下载。如图 3：

3 N' M& E; i  m2 ~( g1 _' a

) s% S$ h& i% d

2.2 软件介绍

关于数据采集和后续的功能测试，推荐使用 FP-AI-SENSING1 这个软件包，可以在 ST官网搜索到。该软件包提供了基本的 BSP，包括按钮，LED，传感器驱动，SD 卡驱动，BLE驱动等。

除此之外，它还提供了一些功能可以帮助我们收集数据，包括可以通过 BLE 连接 ST Ble Sensor App，通过该 APP 配置板载传感器采样率，完成数据的采集，并将数据按一定格式保存到 SD 卡当中，本文将利用该方法采集加速度数据。

6 \8 k$ e. p) Z* h; m

该软件包也实现了人体姿态识别和声音场景识别的 AI demo，可以在 ST BLE SensorAPP 上展示，其中的 demo 使用了 Cube.AI 工具做模型转换，和本文讨论的 NanoEdge AI 的方法不同，不在本文讨论范围中。

6 Y& |7 {6 N/ K: l' i4 S

2.3 数据采集步骤

1、编译和烧录程序

下载完 FP-AI-SENSING1 软件包后，需要先编译 bootloader，工程路径位于：

FP-AI-SENSING1_V4.0.3\Projects\STM32L4R9ZI-SensorTile.box\Examples\BootLoader

5 L- O1 ^% c5 ?; W- O, h

编译完成后，下载到 sensorTile.box 当中即可。

$ z5 K1 x- L- o: ?5 A. P; @. a- v

然后编译应用程序，工程路径位于：

7 u8 q3 G& x2 g; ?

FP-AI-SENSING1_V4.0.3\Projects\STM32L4R9ZI-SensorTile.box\Applications\SENSING1

% T9 I. g8 H- C% S7 N- Z

编译完成后，下载到 sensorTile.box 当中，当上电启动后，绿灯常亮，表明开发板初始化正常完成。蓝色 LED 灯闪烁，表明 BLE 正处于广播状态。

" Q/ {. H1 p, h; Q% w+ v3 c

注意：

• bootloader 的下载地址为 0x08000000

• App 的下载地址为 0x08004000

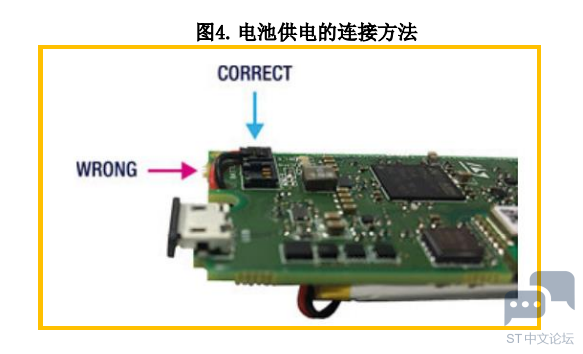

• 当使用电池供电，长按 PWR 按钮，可以开机或关机。在后续采集运动姿态数据时，我们需要使用电池供电。

• 如有需要，可通过 USB 给电池充电，充电过程中，红色 LED 会闪烁。

+ E4 p' U# _3 H  d; Q

% h& ~# E9 ], d  {

2、ST BLE Sensor APP

该 APP 由 ST 提供，可以展示运动传感器和温湿度传感器，您可从 ST 官网下载（搜索STBLESensor），或者 iPhone 通过苹果商店可以下载，Android 通过 Google Play 或其他第三方下载商店下载。

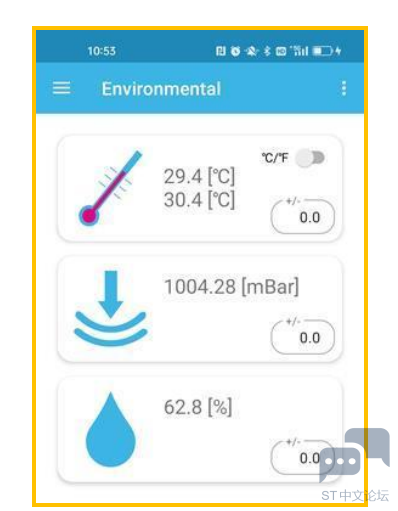

给 sensorTile.box 上电后，开发板会自动进入广播状态，并且蓝色 LED 闪烁，从 ST BLE Sensor APP 点击“开始扫描”，搜索到开发板（sensorTile.box 一般默认命名为 BAI_400）之后，点击连接就可以连接到开发板。连接完成后的展示界面如下：
+ D: B; W0 ^6 C  t! o

0 }- w/ k1 T- _

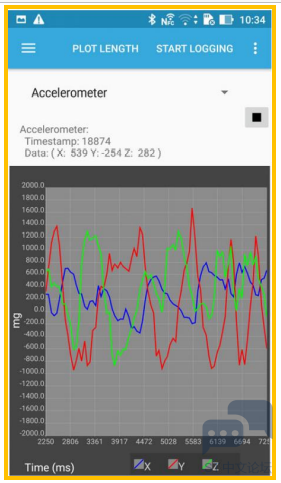

可以通过该 APP 查看运动传感器的数据曲线：

2 J, g$ ~! Q. l- ?+ g1 s# Z) V

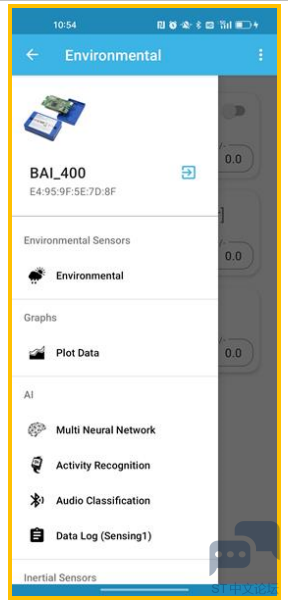

通过该 APP 进行数据采集的方法：点击左上角菜单，并选择 Data Log，如下：

8 f7 v% H$ x& x# W, r, p+ V

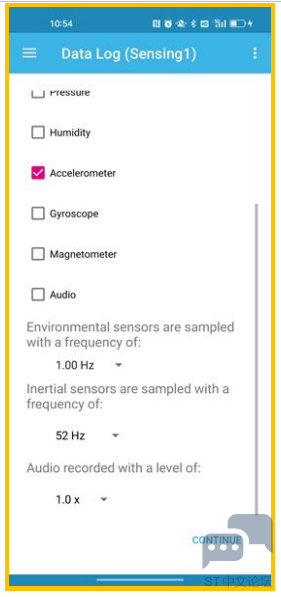

在数据采集界面可以选择板载的各种不同的传感器，并设置采样率。本文需要选择加速度传感器，并配置采样率为 52Hz：

6 _# o9 Q8 V, k+ r" D, L

8 p9 N4 S* q. O( l/ |) R, _! k
; P* N6 C/ R: t4 h/ t0 W

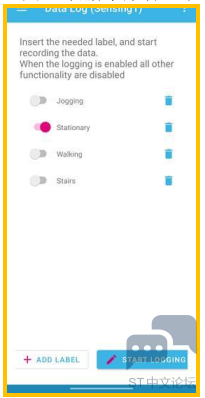

可以通过 ADD LABEL 来添加一个标签，然后打开该标签，点击 START LOGGING 进行数据采集，采集完成后，点击 STOP LOGGING 完成数据采集。

3 l) X8 k1 C6 r& A. v% x' f% ~

8 v: p% E' S9 u" f& E# S$ k
. C/ l) p  {8 C# [

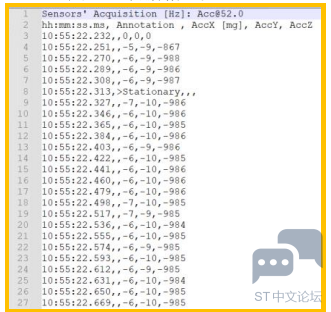

使用读卡器，读取 SD 卡里面的数据，保存为 CSV 格式，如下：

! q1 Y5 p* @+ ?* ]7 v2 }

; g, }; @5 Q: F2 d

1 ~( E- {: B4 H3 e: a- D

数据起始有一些标注，其中 Stationary 一行就是我们采集数据所打的标签，每一行代表一个时间点采集到的三轴加速度数据，从时间上可以看出约 20ms 进行一次采样，所以采样率约为50Hz，和之前在 APP 中的设置是一致的，采集到的数据格式和我们最终在 NanoEdge AI studio中使用的格式是有差异的，需要进行一定的转换，具体转换方法在后面进行介绍。

, m$ G8 g+ Y  I, J4 `7 @

3、数据采集

在正式采集数据之前有些问题需要考虑清楚：

• 采样率：如果想要比较好的恢复原始信号，采样率必须大于原信号最大频率的 2 倍。但是，目前是无法知道原始信号的最大频率的，比较可行的方法是先以 52Hz 的采样率对数据采集，采集完成后对信号进行分析，看是否满足，如果不满足再进行调整。

• 采样时间：总体的采样时间可以通过 APP 进行灵活的开关，单条信号的采样时间需要自己定义，需要在后续的处理中进行调整。

• 标签：FP-AI-SENSING1 的软件包人体姿态识别 demo 中，默认包含以下标签：HAR_STATIONARY（站立），HAR_WALKING（行走），HAR_FASTWALKING（快走），HAR_JOGGING（慢跑）， HAR_BIKING（骑单车），HAR_DRIVING（开车），HAR_STAIRS（上下楼梯），Sensor APP 中也有对应的 BLE 协议，可以方便的从手机上看到人体姿态活动识别结果，我们从中选择一部分作为测试即可，其中骑单车和开车数据采集较麻烦，可以直接去掉，其余的通过上面介绍的方法通过 ST BLE Sensor APP 进行采集。

• 采集方法：将 SensorTile.box 使用电池供电，放置在裤子的前方口袋中，使用 ST BLE Sensor APP 连接后，按照上文中介绍的方法设置好标签，然后进行相应的动作对数据进行采集。

; _0 B( M) G. V

采集数据的方法之所以选择使用 ST BLE Sensor APP 设置的方法采集，而不是直接去修改固件，是因为当调整这些采集参数的时候，APP 会更方便一些，不用反复编译和烧录代码。
