一、简介

TEA5767是由菲利普公司推出的一款低功耗立体声收音机接收器芯片。频率范围从76-108MHz自动数字调谐。高灵敏度，高稳定性，低噪音，收音模块。一片低功耗电调谐调频立体声收音机电路，其内部集成了中频选频和解调网络，可以做到完全免调。

电源 5V
' T# M3 S: z0 G. i5 J" TI2C 总线通讯
可以使用软件进行静音和消除噪音

1 x, J. `+ {) w& ~" h! V: ?* D二、硬件连接
功能口    引脚
SCL    PB.6
2 @* u! o4 W- V9 Y* GSDA    PB.5

, O' L0 s+ @7 m: L三、添加I2C驱动

3 M& N9 C. e0 d6 p+ S! p$ \) k

四、移植文件
8 F! T# ?3 J- |* D注意：以下出现缺失common.h文件错误，去除即可。uint8改为uint8_t或unsigned char或自己宏定义

9 o+ Z7 _5 v2 M7 d- ^) \0 {' f将 board_i2c.c、board_i2c.h、board_tea5767.c 、 board_tea5767.h 四个文件加入到工程

6 k& |9 i6 k4 S: |( k0 b

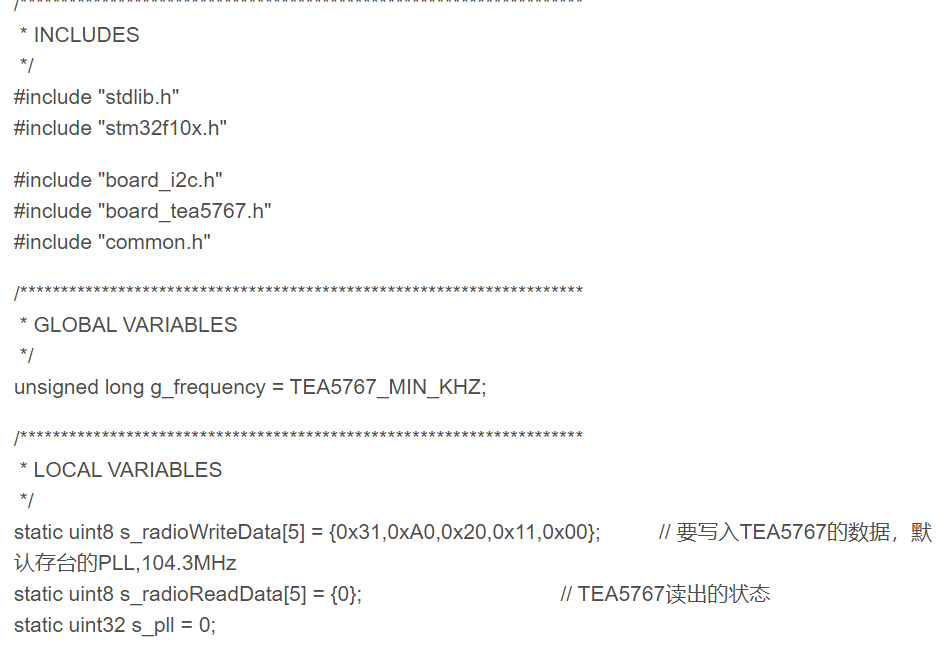

4.1 board_tea5767.c

1. /*********************************************************************

2. * INCLUDES

3. */

4. #include "stdlib.h"
   % q0 ?' N/ N0 U* b2 P* h
5. #include "stm32f10x.h"
   $ L" v) T8 g8 a% J" Y- H5 o
6.

7. #include "board_i2c.h"

8. #include "board_tea5767.h"

9. #include "common.h"

10.
    # ]7 a+ b5 W( J5 [+ k
11. /*********************************************************************
    % z9 n/ w, P1 @/ g
12. * GLOBAL VARIABLES

13. */
    2 ^/ _( I  O  i% f, v! K' o
14. unsigned long g_frequency = TEA5767_MIN_KHZ;
    4 h8 g) U; M8 V6 y
15.

16. /*********************************************************************
    7 e( I" V+ \4 [
17. * LOCAL VARIABLES

18. */

19. static uint8 s_radioWriteData[5] = {0x31,0xA0,0x20,0x11,0x00};          // 要写入TEA5767的数据，默认存台的PLL,104.3MHz

20. static uint8 s_radioReadData[5] = {0};                                  // TEA5767读出的状态
    8 w+ d- y- Z* j1 w- B
21. static uint32 s_pll = 0;

22.
    4 O6 n. n( ?5 |; g- \$ D" C" B4 d/ a
23. /*********************************************************************
    , n# ~3 C' O" \5 k
24. * PUBLIC FUNCTIONS

25. */
    $ K: {% d3 d& ~# f
26. /**
    8 _! v2 ~9 o: ~  j  P6 f
27. @brief 向TEA5767写入5个字节数据

28. @param 无

29. @return 无
    " r8 Y" i9 f% _4 E! E
30. */
    $ d/ o: y4 V( ]
31. void TEA5767_Write(void)
    * y6 N5 u9 q& |1 o6 d9 c+ ]( d! e
32. {
    6 j7 c- `, D8 g" q% a4 Y7 q/ H
33.     uint8 i;

34.

35.     IIC_Start();                                                        // 发送起始信号

36.     IIC_SendByte(TEA5767_ADDR_W);                                       // TEA5767写地址
    - k; ^% R- c$ w( H! F0 o
37.     IIC_WaitAck();                                                      // 等待应答

38.     for(i = 0; i < 5; i++)

39.     {

40.         IIC_SendByte(s_radioWriteData);                              // 连续写入5个字节数据
    , |0 ^  i/ V( F* ?: c/ |
41.         IIC_Ack();                                                      // 发送应答

42.     }
    ! K  N1 K& I( O# F3 q
43.     IIC_Stop();                                                         // 发送停止信号

44. }
    9 U  y' t: W! g, T7 v3 e
45.
    3 F# M7 h: S/ m+ `
46. /**
    ! r( Y) p! L. Q6 R1 E  v
47. @brief 读TEA5767状态

48. @param 无

49. @return 无

50. */

51. void TEA5767_Read(void)

52. {
    # v/ u7 `0 O* e9 a; ^9 i% D3 \
53.     uint8 i;

54.     uint8 tempLow;

55.     uint8 tempHigh;
    , c% s. C$ ~, w+ I- O
56.     s_pll = 0;

57.
    * W- U: {: |# G8 ?' v
58.     IIC_Start();

59.     IIC_SendByte(TEA5767_ADDR_R);                                       // TEA5767读地址

60.     IIC_WaitAck();

61.     for(i = 0; i < 5; i++)                                              // 读取5个字节数据

62.     {

63.         s_radioReadData = IIC_ReadByte();                            // 读取数据后，发送应答
    % A: n# S8 G0 m7 Q$ |/ q2 x
64.     }
    8 A: j* R3 v) K" p! D* _
65.     IIC_Stop();

66.     tempLow = s_radioReadData[1];                                       // 得到s_pll低8位

67.     tempHigh = s_radioReadData[0];                                      // 得到s_pll高6位
    5 u# H  }. t& c# n7 E8 q/ H
68.     tempHigh &= 0x3f;

69.     s_pll = tempHigh * 256 + tempLow;                                   // PLL值

70. }

71.

72. /**
    ( V' m- D6 A, \4 C& K6 v" ^+ O! S/ D8 O
73. @brief 由频率计算PLL
    - b1 i2 o2 P9 W4 T) Z
74. @param 无

75. @return 无

76. */
      b. ~4 `- c" O# X& G8 g4 R# E
77. void TEA5767_GetPLL(void)
    9 g, T7 J% B; z) v3 d7 H; F; O
78. {
    , j1 I2 A, p& F5 g* q# m+ j' a
79.     uint8 hlsi;
    ; O2 F. ^+ H0 d, l9 x* y7 z
80.     hlsi = s_radioWriteData[2] & 0x10;                                  // HLSI位

81.     if(hlsi)
    # A4 \- s+ M3 X* k+ U
82.     {
    , O6 D) b5 z, Q; H- s- |8 k' H* ~
83.         s_pll = (uint32)((float)((g_frequency+225)*4)/(float)32.768);   // 频率单位:k

84.     }

85.     else
    ; j$ V/ ]: q. x: N+ k. b6 x% \9 y4 x6 H6 o
86.     {
    * L0 H5 h5 B* B/ e3 e& J
87.         s_pll = (uint32)((float)((g_frequency-225)*4)/(float)32.768);   // 频率单位:k

88.     }
    / y& X3 k' t6 e, w4 Z
89. }
    / \. m" g3 l+ `0 O$ q6 V
90.

91. /**
    ( i* p, ~& z, T* m8 D& o
92. @brief 设置频率

93. @param frequency -[in] 频率，单位:KHz
    . f! s, A0 d: s: Z/ i5 S
94. @return 无
    2 |' f- h" |; T8 T& x# j$ o/ I
95. */
    * ?% G. [/ e2 S- V$ J
96. void TEA5767_SetFrequency(uint32 frequency)
    0 g) L& j+ G: u! Z8 J4 G% k, ^
97. {
    ! B( |- q$ o( ?5 R. ], G
98.     g_frequency = frequency;

99.     TEA5767_GetPLL();

100.     s_radioWriteData[0] = s_pll / 256;

101.     s_radioWriteData[1] = s_pll % 256;
     * s5 k  w* w( {/ T6 y" z. P8 I+ o4 q
102.     s_radioWriteData[2] = 0x20;
     9 i7 a+ y& c/ I  @7 f2 A; x
103.     s_radioWriteData[3] = 0x11;
     6 L" w8 B2 c. U
104.     s_radioWriteData[4] = 0x00;
     7 w# `# D( q  `$ |1 m
105.

106.     TEA5767_Write();

107. }

108.

109. /**
     0 _0 E, W3 \1 G* l6 U9 n7 O+ \
110. @brief 由PLL计算频率
     ) Y" B2 r. X# @* D! M% L( s
111. @param 无

112. @return 无
       K0 y& b( j) ]& Y! b
113. */
     : S' Z4 v; O  u7 Z$ j
114. uint32 TEA5767_GetFrequency(void)

115. {

116.     uint8 hlsi;
     * w/ {  P! ~4 t3 g3 D; S
117.     uint32 pll = 0;

118.     pll = s_pll;
     " U3 G8 t, F  {! O) d% t% U
119.     hlsi = s_radioWriteData[2] & 0x10;

120.     if(hlsi)
     9 G3 h: B5 \( u2 H. e8 Q
121.     {

122.         g_frequency = (unsigned long)((float)(pll)*(float)8.192-225);   // 频率单位:KHz

123.     }
     4 L, Q$ S; n, t  p* ~' T3 C4 s/ c) R
124.     else
     & i0 q6 I& b0 q& Z3 N. c
125.     {

126.         g_frequency = (unsigned long)((float)(pll)*(float)8.192+225);   // 频率单位:KHz

127.     }

128.
     3 u. U6 N. p/ a9 B/ i$ l9 v8 D& x
129.     return g_frequency;
     ( m5 o- j* M/ V+ k. ~9 ]
130. }
     & Z3 Z6 j: [( @5 t! G
131.

132. /**

133. @brief 手动搜索电台，不用考虑TEA5767用于搜台的相关位:SM,SUD

134. @param mode -[in] 搜索方式，mode=1，向上搜索，频率值+0.1MHz；mode=0，向下搜索，频率值-0.1MHz

135. @return 无
     ; L$ P' s! Y& R" F( a
136. */
     ! \, P! g1 Z8 b$ {9 ?$ ?
137. void TEA5767_Search(uint8 mode)

138. {
     5 O6 R7 x  d6 Q: X8 O/ p
139.     TEA5767_Read();                                                     // 读取当前频率值

140.     if(mode)                                                            // 向上搜索

141.     {
     7 q, z- r1 a3 B5 s' f  h" }
142.         g_frequency += 100;

143.         if(g_frequency > TEA5767_MAX_KHZ)                               // 频率达到最大值
     9 S) c2 r0 `$ S5 |
144.         {
     - U/ d6 m! ?5 t- b1 S
145.             g_frequency = TEA5767_MIN_KHZ;
     * e, a$ N* {5 I7 m
146.         }
     4 }! h  e. d0 D* A
147.     }
     . W$ H3 Q0 w- t4 x7 C$ d
148.     else
     $ U# |$ ~; u' K, |: H
149.     {
       T- z% x8 l2 Y6 O) I5 n
150.         g_frequency -= 100;
     ( Z+ _& E% h; z4 ?2 S% [1 [
151.         if(g_frequency < TEA5767_MIN_KHZ)
     # x7 G5 E) G4 g0 x; |3 Q
152.         {

153.             g_frequency = TEA5767_MAX_KHZ;
     : v0 a4 c& h$ U, f- s5 l
154.         }
       R; ^: V/ R/ r1 {
155.     }

156.     TEA5767_GetPLL();                                                   // 计算PLL值
     # f4 I: g5 ~' c4 s/ F# b3 B
157.     s_radioWriteData[0] = s_pll / 256;
     * k. q& T+ |/ v' j0 `" p  p) c6 J
158.     s_radioWriteData[1] = s_pll % 256;

159.     s_radioWriteData[2] = 0x20;
     ; {; y9 x! K2 H) x2 q& t, j
160.     s_radioWriteData[3] = 0x11;
     7 t" ^) |, i8 m2 B" o# W% L
161.     s_radioWriteData[4] = 0x00;
     " D# r  f% j, c7 s* Y' `; V* @
162.     TEA5767_Write();
     3 s6 M! |* m4 v+ h# l
163.     TEA5767_Read();
     3 U0 b' [& {" P: S! P: L
164.     if(s_radioReadData[0] & 0x80)                                        // 搜台成功，RF=1，可保存其频率值待用

165.     {
     ' i1 \3 }# @- }  _
166.         printf(" frequency=%d\n", (int)g_frequency);

167.     }
     6 L# ]" H: u; H( ^7 L1 g
168. }
     * B9 \& \5 i* I$ E3 T4 g+ F
169.

170. /**
     % C! {# b% P6 M! s9 u! o
171. @brief 自动搜索电台
     5 K+ ?) `* c9 |+ `$ U
172. @param mode -[in] 搜索方式，mode=1，频率增加搜台，频率值+0.1MHz；mode=0，频率减小搜台
     " w$ A- C& J# I  S
173. @return 无

174. */
     , {1 w9 Q- B: C
175. void TEA5767_AutoSearch(uint8 mode)
     9 o2 o# X3 a1 x- U) T+ ^
176. {

177.     uint8 radioRf = 0;                                                    // 1=发现一个电台，0=未找到电台
     $ `8 T3 c/ Y2 M* I* T
178.     uint8 radioIf = 0;                                                    // 中频计数结果
     4 L. D: |; x5 H; e+ n$ f7 W
179.     uint8 radioLev = 0;                                                    // 信号电平ADC输出
     ) I5 D, e  [$ r8 i& H" q8 S
180.

181.     // 直到搜台成功，RF=1,0x31<IF<0x3E

182.     while((radioRf==0) || ((0x31>=radioIf)||(radioIf>=0x3E)))

183.     {
     0 N7 v9 F$ V$ g0 b, l0 D, L
184.         if(mode)                                                        // 频率增加搜台
     8 Q( i( M! L7 ]+ Q% N$ i1 @
185.         {

186.             s_radioWriteData[2] = 0xC0;                                    // SUD=1,SSLadc=7,HLSI=0
     7 ~* {( D3 K- z5 I) S6 p, [0 z
187.             g_frequency += 100;
     # {# I5 s- Y' z1 o( m5 @0 y
188.             if(g_frequency > TEA5767_MAX_KHZ)                            // 频率达到最大值

189.             {
     5 g; x) F  f6 ^; @4 N4 J7 T
190.                 g_frequency = TEA5767_MIN_KHZ;
     $ p1 y+ k7 K) z
191.             }
     ( r0 L+ _3 K7 S2 L
192.         }
     " W0 e1 `0 N9 w" a! i1 ?
193.         else                                                            // 频率减小搜台
     ; k9 ~# M& j4 q* f5 z8 C8 v4 j
194.         {

195.             s_radioWriteData[2] = 0x40;                                    // SUD=0,SSLadc=7,HLSI=0

196.             g_frequency -= 100;
     1 _4 f* Z7 f$ Y6 _6 s
197.             if(g_frequency < TEA5767_MIN_KHZ)
     9 I. b" Y% d$ x) v# ^2 h! w* ^  P
198.             {
     & V. r! a# F2 k8 U  b' Q2 W) Z
199.                 g_frequency = TEA5767_MAX_KHZ;

200.             }

201.         }

202.         TEA5767_GetPLL();                                                // 转换为PLL值
     * ]+ i4 F- T6 R1 C6 [0 b3 e
203.         s_radioWriteData[0] = s_pll / 256 + 0xC0;                        // MUTE=1,SM=1
     ! S5 p' m0 N; H1 d9 v$ |
204.         s_radioWriteData[1] = s_pll % 256;

205.         s_radioWriteData[3] = 0x11;

206.         s_radioWriteData[4] = 0x00;
     2 a3 A5 k: V* K. v
207.         TEA5767_Write();                                                // 写入5个字节数据

208.         TEA5767_Read();                                                    // 读取当前频率值

209.         radioRf = s_radioReadData[0] & 0x80;
     3 l# L) f$ c3 \
210.         radioIf = s_radioReadData[2] & 0x7F;
     6 ~" r0 P; r( p. M! T, R1 a3 b' E
211.         radioLev = s_radioReadData[3] >> 4;
     2 r/ ?6 Q( U, d3 F0 f# v
212.         printf(" r=%02x\n", radioRf);
     4 I/ V+ L# W) c0 B3 W8 t# _
213.         printf(" i=%02x\n", radioIf);
     8 ]. g) o4 w4 S" l' m" y% x( X
214.         printf(" l=%d\n", radioLev);

215.         printf(" f=%d\n", (int)g_frequency);
     ! N0 R6 U* I7 e, U: ?1 d9 O6 n$ g6 q
216.     }

217.     TEA5767_GetPLL();                                                   // 转换为PLL值
     . j- Y0 G/ y/ A* E" x* Y5 A
218.     s_radioWriteData[0] = s_pll / 256;                                    // MUTE=0,SM=0

219.     s_radioWriteData[1] = s_pll % 256;
     + M  U- B& k5 I: e2 S7 @, Q
220.     s_radioWriteData[3] = 0x11;

221.     s_radioWriteData[4] = 0x00;
     2 O& t* M: g+ d- ?" }5 h! r
222.     TEA5767_Write();                                                    // 写入5个字节数据

223.     TEA5767_Read();                                                        // 读取当前频率值

224.     printf(" frequency=%d\n", (int)g_frequency);
     7 O* I" c, U2 _+ A3 l/ x" M
225. }

226.
     " A% [4 K2 i) l5 G
227. /**

228. @brief 静音

229. @param mode -[in] 静音方式，mode=1，静音；mode=0，非静音
     ; ]) O1 q) X' A
230. @return 无
     9 B4 C* Y7 m' }  h/ v& C' g
231. */

232. void TEA5767_Mute(uint8 mode)

233. {

234.     if(mode == TEA5767_MUTE_ON)
     , r6 X' C( q- t% e# C3 y8 A0 Q: }
235.     {

236.         s_radioWriteData[0] = s_radioWriteData[0] | 0x80;
     . p' Y9 U1 f, s* o
237.     }
     , A5 v: ?( H, A( `
238.     else

239.     {
     " V0 b, P0 g) H
240.         s_radioWriteData[0] = s_radioWriteData[0] & 0x7F;

241.     }
     & m) N+ E4 x6 r0 _
242.
     - C+ z9 Z4 U& c. C7 u0 @8 h" r8 Y6 ^
243.     TEA5767_Write();

244. }

245.
     . M  L* q0 l: U" i5 T
246. /****************************************************END OF FILE****************************************************/

复制代码

/ b) n8 {7 R2 ?3 Z* e% D! K* P

4.2 board_tea5767.h

1. #ifndef _BOARD_TEA5767_H_

2. #define _BOARD_TEA5767_H_
   1 ]  I/ r' |) ]; e/ ^
3.
   4 }" ^& M8 r: ^+ s! b
4. /*********************************************************************

5. * INCLUDES

6. */

7. #include "stm32f10x.h"
   ! @" n# ]+ D( E3 u  f' _
8.

9. #include "common.h"

10.
    , e" p# H( y4 l6 C
11. /*********************************************************************

12. * DEFINITIONS
    ( b0 O- S; `3 \1 J4 I  y$ U. p9 \
13. */

14. #define TEA5767_ADDR_W      0xc0    // TEA5767 写地址

15. #define TEA5767_ADDR_R      0xc1    // TEA5767 读地址

16.

17. #define TEA5767_MAX_KHZ     108000  // 最高频率 108M
    % B+ R2 o: h( v/ p$ k
18. #define TEA5767_MIN_KHZ     87500   // 最低频率 87.5M

19.
    8 H+ r7 c' R7 |4 m2 L; v% a0 J0 {' o$ k
20. #define TEA5767_MUTE_ON     1       // 非静音
    ( T& g# [! ~, m3 _) c/ U6 A
21. #define TEA5767_MUTE_OFF    0       // 静音
    6 K/ K- `$ L5 o
22.

23. #define TEA5767_SEARCH_UP   1       // 向上搜索
    % p: f% v. O  I5 A$ Q2 V! b7 V
24. #define TEA5767_SEARCH_DOWN 0       // 向下搜索
    : I2 i+ N* P) A. T  x% [6 j
25.
    ) F' V+ G4 s  j- Z2 D+ w
26. /*********************************************************************

27. * GLOBAL VARIABLES

28. */

29. extern unsigned long g_frequency;

30.

31. /*********************************************************************

32. * API FUNCTIONS

33. */
    3 a( P: I! F. k( R
34. void TEA5767_Write(void);

35. void TEA5767_Read(void);

36. void TEA5767_GetPLL(void);
    6 d( W* h8 Q/ j& w
37. void TEA5767_SetFrequency(uint32 frequency);
    ; b% c2 \7 D( E2 j$ m' |/ @: l
38. uint32 TEA5767_GetFrequency(void);

39. void TEA5767_Search(uint8 mode);
    6 F4 ^0 c( T6 L0 K3 b. Z, S
40. void TEA5767_AutoSearch(uint8 mode);
    2 v& Q, l' H0 ~" Q
41. void TEA5767_Mute(uint8 mode);

42.

43. #endif /* _BOARD_TEA5767_H_ */

复制代码

! p1 s: b" G/ R5 ^' N4 s6 s2 J

五、API调用
" }/ q, U! h6 e( c/ O% `需包含头文件 board_tea5767.h

TEA5767_Write

) X" A/ h8 y9 |. a

功能    向TEA5767写入5个字节数据
函数定义    void TEA5767_Write(void)
8 w8 d7 F% q( v8 r( s* j参数    无
返回    无
TEA5767_Read

功能    读TEA5767状态
6 X% A- {' a5 |0 u- v函数定义    void TEA5767_Read(void)
参数    无
" `0 ?4 J/ B" S8 r# x( R: x返回    无
TEA5767_GetPLL

( P; T+ Z3 E7 j+ Z- ?: J

功能    由频率计算PLL
0 W* l' F! m. e. ^' u7 a函数定义    void TEA5767_GetPLL(void)
参数    无
返回    无
TEA5767_SetFrequency

1 {) T7 B* d7 o, V' S" R6 t; U& }

功能    设置频率
函数定义    void TEA5767_SetFrequency(uint32 frequency)
参数    frequency：频率，单位:KHz
7 W; M$ J; [- v( X2 m; L, e# {1 F返回    无
TEA5767_GetFrequency

功能    由PLL计算频率
函数定义    uint32 TEA5767_GetFrequency(void)
参数    无
返回    当前频率
TEA5767_Search

功能    手动搜索电台，不用考虑TEA5767用于搜台的相关位:SM,SUD
函数定义    void TEA5767_Search(uint8 mode)
3 ^" I8 f6 p  A7 _: j4 h2 a, q参数    mode：搜索方式，mode=1，向上搜索，频率值+0.1MHz；mode=0，向下搜索，频率值-0.1MHz
返回    无
9 |, s- ]  B) x3 I% R; ^6 g4 O+ RTEA5767_AutoSearch

# T' ~0 O* n- X9 g9 {2 |4 q

功能    自动搜索电台
函数定义    void TEA5767_AutoSearch(uint8 mode)
参数    mode：搜索方式，mode=1，向上搜索，频率值+0.1MHz；mode=0，向下搜索，频率值-0.1MHz
返回    无
, {4 }1 i* H& l# s$ VTEA5767_Mute

功能    静音
/ g2 @, m- O1 k; y2 Z! Z函数定义    void TEA5767_Mute(uint8 mode)
( ]- }( A; a9 L& u参数    mode：静音方式，mode=1，静音；mode=0，非静音
% ^2 f- U7 y- ^. o+ S4 q* E" S返回    无

& r" S2 E9 u1 i六、使用例子
0 Q1 s; w. [4 p1 `, o6.1 手动加减台
±0.1MHz，87.5-108MHz，循环增减

1. TEA5767_Search(1);  // 加台
   & R. |1 u% ^0 g, K
2. TEA5767_Search(0);  // 减台

复制代码

) E+ t% A: D0 u9 X" b1 o" M0 T6.2 自动搜台
' t5 a. d8 V+ \) y- J) _* S& A由于从IC中读回的频率不准，这里采用静态变量g_frequency来记录当前频率，87.5-108MHz，循环增减

1. TEA5767_AutoSearch(1);  // 向上搜台

2. TEA5767_AutoSearch(0);  // 向下搜台

复制代码

, {8 a! @7 m" y  J; G" \& j参考自动搜台流程：

由上面流程可知，决定参数有

rf：1=发现一个电台，0=未找到电台
if：中频计数结果，0x31<IF<0x3E则为符合电台
lev：信号电平ADC输出，可通过写入的5个字节中对应SSLadc的位（查看下面附录），下面SSLadc=7

1. void TEA5767_AutoSearch(uint8 mode)

2. {

3.     uint8 radioRf = 0;                                                    // 1=发现一个电台，0=未找到电台
   3 k. E5 p! L5 t, D; `9 a% m
4.     uint8 radioIf = 0;                                                    // 中频计数结果

5.     uint8 radioLev = 0;                                                    // 信号电平ADC输出

6.

7.     // 直到搜台成功，RF=1,0x31<IF<0x3E
   7 Z" [$ R4 }+ ]
8.     while((radioRf==0) || ((0x31>=radioIf)||(radioIf>=0x3E)))
   4 j/ t6 K( t4 L3 C; ]) K
9.     {
     _3 [: t: b3 Z1 ]+ f+ I/ L5 A
10.         if(mode)                                                        // 频率增加搜台
    ' Q: r& v6 u1 c3 @* s$ q
11.         {
    : q! c+ Z/ L3 b1 ]" d
12.             s_radioWriteData[2] = 0xC0;                                    // SUD=1,SSLadc=7,HLSI=0
    / B3 [- z5 v# g5 A: v7 `
13.             g_frequency += 100;
    5 t4 `& f  @4 z6 Y2 E( h
14.             if(g_frequency > TEA5767_MAX_KHZ)                            // 频率达到最大值

15.             {
    ; o# ]- e( m6 p/ f9 c9 m
16.                 g_frequency = TEA5767_MIN_KHZ;
    + d& _4 O7 m9 n* G2 Y' v. Q2 j
17.             }

18.         }
    $ x1 E& Y  h9 _/ h2 H3 I
19.         else                                                            // 频率减小搜台

20.         {
    % Z, l  ?. S  n! B4 ~( A1 U
21.             s_radioWriteData[2] = 0x40;                                    // SUD=0,SSLadc=7,HLSI=0
    3 s8 b# c; a" i0 z
22.             g_frequency -= 100;

23.             if(g_frequency < TEA5767_MIN_KHZ)
      M+ ?1 [" V  t2 M
24.             {
    . X8 z! T: P8 q2 S7 X+ K+ i, v
25.                 g_frequency = TEA5767_MAX_KHZ;

26.             }
    + G! j+ |- b& N1 C" D7 V
27.         }
    : e! C# d4 ^! N% r9 A0 _+ X7 F
28.         TEA5767_GetPLL();                                                // 转换为PLL值

29.         s_radioWriteData[0] = s_pll / 256 + 0xC0;                        // MUTE=1,SM=1

30.         s_radioWriteData[1] = s_pll % 256;
    0 X2 Z) w! C- m7 I' F
31.         s_radioWriteData[3] = 0x11;

32.         s_radioWriteData[4] = 0x00;

33.         TEA5767_Write();                                                // 写入5个字节数据

34.         TEA5767_Read();                                                    // 读取当前频率值

35.         radioRf = s_radioReadData[0] & 0x80;
    : U) [& b5 S" M- x
36.         radioIf = s_radioReadData[2] & 0x7F;

37.         radioLev = s_radioReadData[3] >> 4;

38.         printf(" r=%02x\n", radioRf);

39.         printf(" i=%02x\n", radioIf);

40.         printf(" l=%d\n", radioLev);

41.         printf(" f=%d\n", (int)g_frequency);

42.     }

43.     TEA5767_GetPLL();                                                   // 转换为PLL值
      p- \: ?, u: T& D4 ?7 ~  G% a, l
44.     s_radioWriteData[0] = s_pll / 256;                                    // MUTE=0,SM=0

45.     s_radioWriteData[1] = s_pll % 256;
    3 C0 C6 `+ B5 Y" T' h0 X
46.     s_radioWriteData[3] = 0x11;
    $ |* j$ x5 w, E8 K/ j
47.     s_radioWriteData[4] = 0x00;
    : A1 O. |6 ?& u* q4 o
48.     TEA5767_Write();                                                    // 写入5个字节数据

49.     TEA5767_Read();                                                        // 读取当前频率值

50.     printf(" frequency=%d\n", (int)g_frequency);
    ' z' M9 W. c1 H- a& q
51. }

复制代码

6.3 软件静音

1. TEA5767_Mute(TEA5767_MUTE_ON);      // 收音机静音

2. TEA5767_Mute(TEA5767_MUTE_OFF);         // 收音机开启收听

复制代码

七、附录
, C# j2 s6 q, p8 W0 R$ R7.1 写数据
9 v9 @( R  t6 c6 {1 f1 q2 {向TEA5767 写入数据时，地址的最低位是0，即写地址是C0。读出数据时地址的最低位是1，即读地址是C1。TEA5767的控制寄存器要写入5个字节，每次写入数据时必须严格按照下列顺序进行：
地址、字节1、字节2、字节3、字节4、字节5。

3 c/ u# L) K" w0 _

每个字节的最高位首先发送。在时钟的下降沿后写入的数据生效。上电复位后，设置为静音，所有其它位均被置低，必须写入控制字初始化芯片。

TEA5767内部有一个5个字节的控制寄存器，在IC上电复位后必须通过总线接口向其中写入适当的控制字，它才能够正常工作。每个数据字节各位的功能含义见表4到表14。

表4 数据字节1的格式

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
MUTE    SM    PLL13    PLL12    PLL11    PLL10    PLL9    PLL8
表5 数据字节1各位的说明

$ H, v+ }% a, k" @! E

BIT    SYMBOL    说明
- Y9 A/ W0 s* q: I- B7    MUTE    若MUTE=1 左右声道静音;若 MUTE=0 左右声道非静音
6    SM    搜索模式;若SM=1 搜索模式;若 SM=0 非搜索模式
6 D* _, W/ C# k3 a% m5 to 0    PLL(13:8)    预置或搜索电台的频率数据高6位
# P7 y% B/ q: O% J" f& e表6 数据字节2的格式

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
: k% w) i8 U( t! {9 o- HPLL7    PLL6    PLL5    PLL4    PLL3    PLL2    PLL1    PLL0
表7 数据字节2各位的说明

; {, c7 G8 Z  F9 V3 ?

BIT    SYMBOL    说明
7 to 0    PLL(7:0)    预置或搜索电台的频率数据低8位
: [, \/ D/ P( s3 T  {表8 数据字节3的格式

$ G& Q1 g* q) R4 M: g0 e3 k

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
SUD    SSL1    SSL0    HLSI    MS    ML    MR    SWP1
2 |* p0 N' a6 y( e  A! }/ m' e: v表9 数据字节3各位的说明

( Z" Y, h; f3 C# V7 f" O

BIT    SYMBOL    说明
; q# _, o  e0 H4 g7    SUD    若 SUD=1 向上搜索;
若 SUD=0 向下搜索
6 and 5    SSL[1:0]    搜索停止电平:见表10-11
4    HLSI    若 HLSI=1 高端本振注入;
) }% d3 W- g6 Z) a# t$ `, E若 HLSI=0 低端本振注入
& E; C! [7 D* S' v: y! c: {3    MS    若 MS=1 强制单声道;
  [2 Y/ G6 k; d( a若 MS=0 开立体声
2    ML    若 ML=1 左声道静音强制单声道;
若 ML=0 左声道非静音
$ b& x6 [8 R% k" [( [5 y3 L1    MR    若 MR=1 右声道静音强制单声道;
8 V# A! N  c0 [. D若 MR=0 右声道非静音
0    SWP1    软件可编程输出口1:若 SWP1=1 SWPOR1为高;
1 k3 I( U/ L8 ~* m# V  X. D* c) T: Y若 SWP1=0 SWPOR1为低
/ m! R. s# Q% b+ c  |表10 搜索停止电平设定

SSL1    SSL0    搜索停止电平
/ J0 ^+ c0 Q! L9 q0    0    不搜索
  i& K7 M# ?, F1 R" z% u' [- k% s. E0    1    低电平 ADC output=5
1    0    中电平ADC output=7
1    1    高电平ADC output=10
表11 数据字节4的格式

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
SWP2    STBY    BL    XTAL    SMUTE    HCC    SNC    SI
表12 数据字节4各位的说明

BIT    SYMBOL    说明
7    SWP2    软件可编程输出口2:若 SWP2=1 口2为高;
, x3 Q& j" }5 K' ^8 D# z2 B5 N, [. i, y若 SWP2=0口2为低
2 U) j" q2 U" Y/ q6    STBY    若 STBY=1 待机模式;
: I# f! e% U( f, D3 }若 STBY=0 非待机模式
- V9 L) i$ |; T: f+ v5    BL    若 BL=1 日本FM波段;
若 BL=0 美/欧 FM 波段
- J" B# @$ E- e3 @+ C: t4    XTAL    若 XTAL=1 fxtal=32.768KHz;
若 XTAL=0 fxtal=13MHz
3    SMUTE    若SMUTE=1 软件静音开;
+ l  J0 J, X) R! p2 N! [若 MUTE=0 软件静音关
2    HCC    若 HCC=1高音切割开;
若 HCC=0高音切割关
1    SNC    若 SNC =1立体声噪声消除开;
若 SNC=0立体声噪声消除关
. W. n- r4 N% U7 f+ I% s0    SI    若SI=1 引脚SWPORT1 作ready flag输出标志;
若 SI=0 引脚SWOPRT1 作软件可编程输出口
; k* L* t& ^$ y' {0 I3 V$ b表13 数据字节5的格式

0 d" j, i5 D4 v' a% Z

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
PLLREF    DTC    -    -    -    -    -    -
/ E& P4 \! K: i8 ?3 n4 N表14 数据字节5各位的说明

BIT    SYMBOL    说明
7    PLLREF    若 PLLREF=1 则6.5 MHz 参考频率 PLL可用;
$ c8 g6 F4 l2 N) z8 e, @6 R若 PLLREF=0 则6.5 MHz参考频率 PLL不可用
6    DTC    若DTC=1 the 去加重时间常数为75μs;
若 DTC=0 the 去加重时间常数为50μs
5 to 0    -    不用管它

7.2 读数据
% D1 Z  n- N: f和写数据类似，从TEA5767 读出数据时，也要按照“地址、字节1、字节2、字节3、字节4、字节5”这样的顺序读出，读地址是C1。读出的5个字节的含义见表16到表25中的说明。

" }5 M7 ]9 }% M- s& B) `

表15 读模式

数据字节1    数据字节2    数据字节3    数据字节4    数据字节5

表16 数据字节1的格式

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
RF    BLF    PLL13    PLL12    PLL11    PLL10    PLL9    PLL8

表17 数据字节1各位的说明

BIT    SYMBOL    说明
/ I% ]! C4 v/ X9 `( u% a3 z7    RF    若RF=1 则发现了一个电台或搜索到头;
. ~. B9 e: Q2 }/ p7 \6 ?若 RF=0 未找到电台
- B  a- }) n. B6    BLF    若BLF=1 搜索到头;
若 BLF=0 未搜索到头
  `* d4 K& d0 ?0 M& f4 s5 B5 to 0    PLL[13:8]    搜索或预置的电台频率值的高6位

8 w( Y) c' a' v  F- k表18 数据字节2的格式

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
8 q4 `7 X3 e  @& @8 fPLL7    PLL6    PLL5    PLL4    PLL3    PLL2    PLL1    PLL0

表19 数据字节2各位的说明

BIT    SYMBOL    说明
7 to 0    PLL(7:0)    预置或搜索电台的频率数据低8位

5 V: @, }7 }. `4 w0 f" V+ d+ E- @表20 数据字节3的格式

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
STEREO    IF6    IF5    IF4    IF3    IF2    IF1    IF0

表21 数据字节3各位的说明

BIT    SYMBOL    说明
8 D" E( L& F+ Q% M5 c9 Y/ s$ s# }# N% i7    STEREO    若 STEREO=1 为立体声;
* o& L. J; l6 b3 s! t若 STEREO=0 为单声道
6 to 0    IF[6:0]    中频计数结果

' Z. a0 ]- I' H* z2 W5 R表22 数据字节4的格式

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
LEV3    LEV2    LEV1    LEV0    CI3    CI2    CI1    CI0

表23 数据字节4各位的说明

BIT    SYMBOL    说明
7 to 4    LEV[3:0]    信号电平ADC 输出
: p8 c4 [( E  R$ s5 t% ]* _' w' o% F3 to 1    CI[3:1]    芯片标记; 设置为0
. \( t9 O- x2 r  ?: _4 `0    -    该位为 0

表24 数据字节5的格式

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
6 K& i2 y8 J9 z2 z0    0    0    0    0    0    0    0

/ Z! ]* w" g8 L$ j  P& w1 G9 `: Z表25 数据字节5各位的说明

BIT    SYMBOL    说明
  N0 t, g4 ?% n2 k7 to 0    -    供以后备用的字节;设置为0

7.3 举例
9 i, n" ~2 B* X6 [0 S根据上面的算法，以106.8的天津交通台为例，它的PLL为32d1H，第一个字节的BIT7=0非静音，BIT6=0不搜索，第三个字节的BIT4=0低本振，第四个字节的BIT5=0欧美制式，BIT4=1用32768晶振，其余位的设置无所谓，可任意。各字节值见表27～31。

$ K) P7 J5 _; E& m2 p

表27字节1：0x32

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
) ^4 a  Y3 H* E) G6 DMUTE    SM    PLL13    PLL12    PLL11    PLL10    PLL9    PLL8
4 Z6 [% h" D3 l7 ~* D" S0    0    1    1    0    0    1    0
! H! h- ?# [* ^1 y非静音    非搜索    3        2


表28字节2：0xd1

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
' |: Z  K" A- U6 F/ MPLL7    PLL6    PLL5    PLL4    PLL3    PLL2    PLL1    PLL0
* r  J" ?" B  z7 `1    1    0    1    0    0    0    1
d                1


表29字节3：0xc0

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
SUD    SSL1    SSL0    HLSI    MS    ML    MR    SWP1
" p5 ]! J; |/ k2 N$ P" u$ b1    1    0    0    0    0    0    0
向上搜索    搜索停止中电平        低本振    立体声    非静音        随便

  T3 v3 v0 B: e5 Z3 s  \2 E" @表30字节4：0x17

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
SWP2    STBY    BL    XTAL    SMUTE    HCC    SNC    SI
0    0    0    1    0    1    1    1
5 U( ^7 y1 s& }+ p# e  H9 N7 {任意(不用)    非待机    欧美    32.768    非软件静音    高音切割    除噪声    SWP1=RF

$ H0 x6 V& D! b9 r- y表31字节5：0x00

BIT7(MSB)    BIT6    BIT5    BIT4    BIT3    BIT2    BIT1    BIT0(LSB)
PLLREF    DTC    -    -    -    -    -    -
5 g( ?& B# u( o0    0    0    0    0    0    0    0
不用6.5M    50μs
据此给出的控制字是：0x32,0xd1,0xC0,0x17,0x00，将这个控制字写入TEA5767就可以了。

————————————————
版权声明：Leung_ManWah
