深度解读STM32的启动方式和下载电路

[复制链接]
STMCU小助手 发布时间:2023-3-10 11:01
前言
$ C3 u  v4 [+ ~3 Q& I  n为了大家更好的理解STM32的启动方式,这里将以上资料进行整合并从以一下几点进行详细介绍:, ?- ]  R. }" i7 D
一、STM32的存储器类型* V/ o) h9 t$ M; s) t7 R
二、STM32的启动
) W6 N' [! V5 A4 q2 v" `5 d3 M- S三、三种下载方式
) P+ ]3 a& d8 m" Q* O" i2 T四、三种硬件电路' _7 T% d" R$ s% [: I
6 D3 C, Z" @+ }# M
一、STM32的存储器类型- o! M2 J; r" r3 O& I: o: G% w
1.1 存储器组织结构
" x8 N* r/ o. l- i3 O3 ^
程序存储器、数据存储器、寄存器、I/O端口排列在同一顺序的4GB地址空间内。& x- Z1 Q) W. B2 j+ ]* o: o) O

8 N5 F6 ?" k+ B; V0 c2 r可寻址的存储空间分为8个主要块,每个块为512MB;未分配给片上存储器和外设的所有存储区域视为“保留区”。; ?" x$ z7 |- |- S9 o" F

/ ^8 E0 @3 j* g# G/ Z9 y! O请参考数据手册中的存储器映射图。( F+ L/ D: J* ~* \

, F0 D# G$ X$ w# U# d; U每次芯片复位后,所有外设时钟都被关闭(SRAM和Flash接口除外)。使用外设前,必须在 RCC_AHBxENR 或 RCC_APBxENR 寄存器中使能其时钟。$ Y* F0 l! N& y. H

& s8 B% J1 ]" H5 a5 v. ~
: B# @0 j) m3 P* |
1.2  嵌入式Flash(闪存)5 ?1 a2 m' b, U1 E& m: q' p
Flash架构
- c6 b' @" i4 Q0 F2 a5 D4 uFlash接口可管理CPU通过AHB I-Code和D-Code对Flash进行访问。该接口可针对Flash执行擦除和编程操作,并实施读写保护机制。8 }$ u% ^+ i3 {. A. n* Q. a; q
$ k" @# g+ g) o* u6 [! O1 m
Flash接口通过哦指令和缓存机制加速代码执行。
. _+ [2 s# L; u- }1 o2 Y) @: r& B  C2 |; d0 ?
由于本人使用的STM32F407系列开发板,因此将其作为参考讲解:- i# S7 P$ `$ T8 f* X4 N
1 r. r( x+ J% B1 K* l5 o1 k( a4 J# i
9 r: E# J! a2 Y& d/ Q+ T
. t) E1 o/ }6 {: C1 t

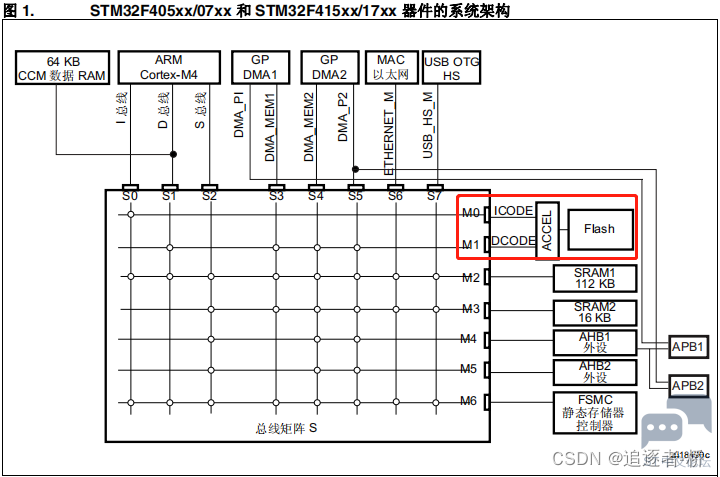

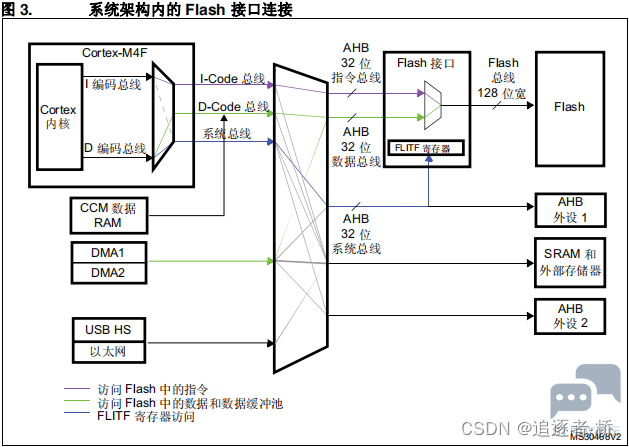

Flash接口具体系统架构:
: T/ }% G4 b4 B9 A7 M3 T
$ y. a/ |/ F" A0 ~
90936a40a0544a3288a5f3053154e9b7.png   j% s$ q& E* B/ N0 i+ s: z
  o$ k$ Z1 y3 u* L  T  _
2 P7 P- c8 X; H. b$ @4 n5 L- Q
Flash结构
& b0 Y  v" n) k. L7 K主存储块,分为4个16KB扇区、1个64KB扇区和7个128KB扇区,起始地址:0x0800 00006 q5 q" ^8 \6 {0 u8 F0 [
系统存储器,期间在系统存储器启动模式下从该存储器启动,起始地址:0x1FFF 0000
) A4 l' y/ I/ u- a+ E( p' F9 B; y 512字节OTP(一次性可编程),用于存储用户数据。OTP区域还有16个额外字节,用于锁定对应的OTP数据块
  B6 d; J& a+ E, ^$ i/ ^* l/ M. ?选项字节,用于配置读写保护、BOR级别、软/硬件看门狗以及器件处于待机或停止模式下复位。
( X* a3 u' o: Q! g! z: A9 F! _% j" G3 V4 ]# g2 U" F
7fcd5f3587944e0d95865bc8fae73e3c.png 7 L8 a% y- s2 E% q6 t2 T& f

) p4 X- u( M# K* ~% \$ q) y
1.3  嵌入式SRAM
( `% ]9 \# O4 u* T, {STM32F405xx/07xx 和 STM32F415xx/17xx 带有 4 KB 备份 SRAM和 192 KB 系统 SRAM 。& E! E+ B$ {$ @
系统SRAM架构* h/ Z0 I0 w9 f% ]0 X/ w

8 p) G' q7 k! o* x
816613d9d29d46a38f7402dd20b2ca2e.png ) t1 ^6 `4 m2 l/ e9 k
& P" d, ~3 B% S3 _. O! d
系统SRAM结构
8 y& |  |6 G) u可按照字节、半字(16位)或全字(32位)访问,执行速度cpu速度,且等待周期为0。0 P: h* ]- n. f' H
映射在地址0x2000 0000的112KB和16KB的SRAM,可供所有AHB主控总线访问。, P; l% U$ L- w. z6 ]
映射在地址0x2002 0000的64KN,可供所有AHB主控总线访问。9 s0 B! k% i5 G( F' r+ _9 Z
映射在地址0x1000 0000映射的64KB块,只能供CPU通过数据总线访问。
4 L. b# F! e+ Y  ?% ~
二、STM32的启动$ x/ D+ [5 h; x3 b

1 F4 r  `3 Y2 R9 Z; d1 r
f6f6d45a29824869a92845573e67908d.png 2 g6 n3 u4 w+ m9 F  H
0 d$ q9 u8 A4 N+ x" X/ ~( ?7 x
2.1 启动流程" f2 c2 a& V2 I1 f
        在嵌入式开发过程中,由于是使用C编程,很少涉及到机器底层寄存器的执行,一般都会从main函数里开始写代码,也都知道代码运行是从main函数开始执行。在C语言代码执行过程中通常是机器先读取下一条语句的地址,然后从程序存储器中读取该地址的程序,然后再执行这条语句。那么问题来了,下一条语句的地址可以根据本条语句的地址寻找到,但是main函数最开始的程序的入口地址如何找到?
4 J3 s1 y# a/ b  {3 H
3 N) q9 G  ~  I& z
        事实上微控制器是无法从硬件上去定位main函数的入口地址,因为使用C语言作为开发语言后,变量/函数的地址便由编译器在编译时自行分配,因此main函数的入口地址在编译后并不是固定不变的,因此需要通过一个启动文件来寻找到main的入口地址。: [9 Y6 ?" h- ?8 u( I5 K9 t
- B5 S1 [" A. }# {& E0 ~2 F; }8 h
        以前接触无论是PIC、AVR、MSP430或51过程中都会有涉及到启动文件的配置,仅仅只有熔丝位或配置字是需要根据实际使用配置来设置,其实并非没有,而是大部分开发环境往往自动完整提供了这个启动文件,不需要开发人员对其进行配置和干预,只需要从main函数开始程序涉及即可。但是对于嵌入式来说,当接触到嵌入式内核,在片上跑系统时却是很重言的环节。如Linux系统移植过程“bootloader”。启动文件完成微控制器从“复位”到“开始执行main函数”中间这段时间必要启动配置。
2 q% ]( G" f/ m8 X% l+ b7 ]. z/ R  o7 \' D0 m9 w$ }' ]0 x, j8 m
启动流程:
) k( \: B: i5 T4 ]& I硬件选择启动模式
% C; x+ f, B5 @  s1 J& U读取启动模式对应的存储器的中断向量表& d& N/ R4 ^+ E8 U+ [
初始化栈
4 H4 k' F- O9 R3 d+ r- W初始化PC指针,指向Reset_Hander
. m8 l' p5 _" l+ @6 I$ ]初始化系统时钟
8 e& l9 r2 ~" D7 f) Z执行C库函数_main,进入C语言世界,执行main函数
) q. z! A2 o6 z, i, \1 O% u7 P, k0 f0 o6 n* V7 |
        相对于ARM上一代主流ARM7/ARM9内核架构,新一代Cortex内核架构的启动方式有了很大的变化。ARM7/9内核的控制器在复位后,CPU会从存储空间的绝对地址0x0000 0000取出第一条指令执行复位中断服务程序的启动方式,即固定了复位后的起始地址为0x00000000(PC=0X00000000)同时中断向量表的位置并不是固定的。而Cortex-M内核则正好相反,其中断向量表位置是固定的,而启动地址是根据启动方式来定义。
; [6 Z" ]2 K( s" A2 F/ ]3 e2 _4 a+ }' ?
如果不能理解上面一段的内容,请参考2.4节关于STM32启动的举例,看完后回来看就会恍然大悟
  w6 G  `" x+ ^( l9 l9 m% T" ], E
补充知识:详细可参考芯片的手册
& Y# F' b1 q( B: s/ j1 V; N6 a" `" k% b, l+ T

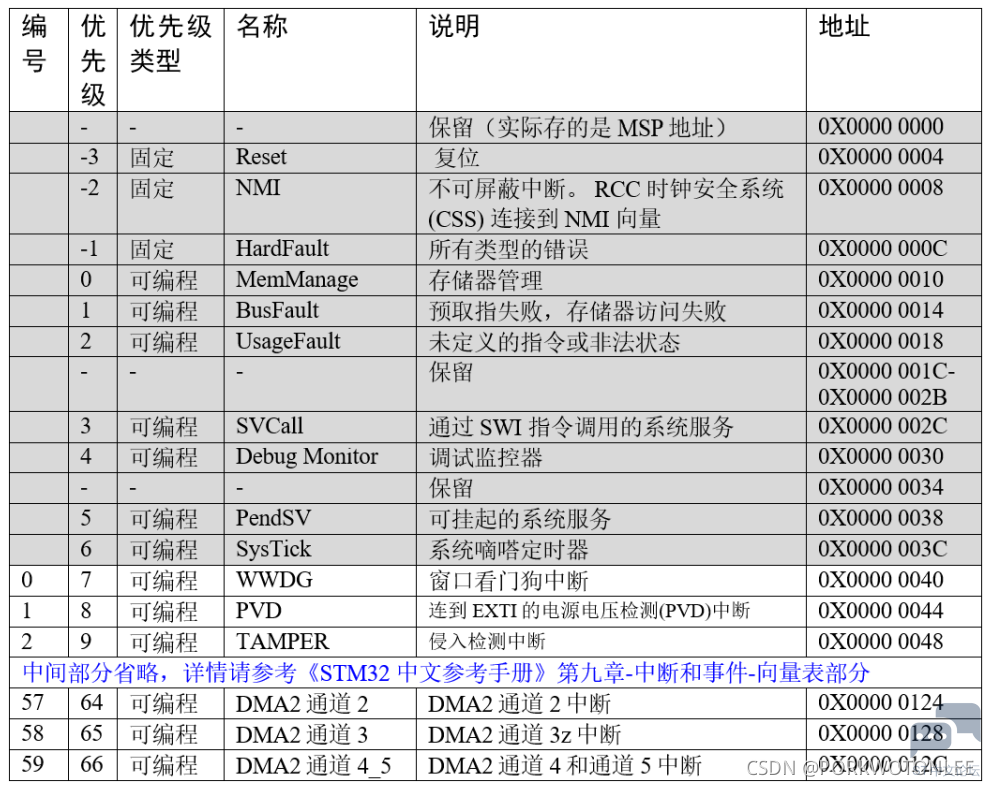

中断向量表:本质上是一个32位整数数组,当他存储了发生异常时需要执行对应任务函数的地址,当发生异常情况时,会将对应的地址幅值给PC寄存器,进而执行任务。以下给出部分中断向量表; S0 `* v$ G2 Z5 s. u* R( C

# h5 B/ w, v% Y2 ^+ ?" C
23932bec38ae44229a2a7305a29ae000.png * J: J# P- p) |/ G/ J

8 U8 S3 k; L: T* f: A% k% K7 E. m 优先级:优先级标号越小优先级越高 ;MSP:Main Stack Pointer2 c! {* y  k2 I/ F9 E9 C

9 L2 w1 p5 K3 N% M

: l$ t# p% d) P. L  |/ @2.2  STM32启动硬件配置——BOOT【1:0】引脚
+ U/ x& E& f" f- Q& ~* D' ?5 ?5 m( \) M       由于Cortex内核架构的存储器采用固定的存储器映射,代码区域起始地址为0x000 0000(通过ICode/DCode总线访问),而数据区域(SRAM)起始地址为0x2000 0000(通过系统总线访问)。8 c8 x) b, u7 A; N9 m
6 a# ~1 D# X. O! [
带有FPU(浮点运算单元)的Cortex-M内核的CPU始终通过ICode总线获取复位向量,这就意味着只有代码区域(通常为Flash)可以提供启动空间。STM32微控制器实现了一种特殊的机制,能够从其他存储器(如内部SRAM)启动。
4 R$ f  p# M* R8 {% i% p' o) }

  B, _+ W) ]8 g3 `$ Q6 \可以通过BOOT[1:0]引脚选择三种不同的启动模式,如表2:% O) r4 w' b3 {- m
! V5 a) k& J  T
6c2cb9610cb544fb99a056c6964d6b18.png . e0 Q% r$ J$ {- d4 h. D; F

7 V+ m( \# F$ B/ R' l# [
d737d74278764ba98456d3fae099d715.png 2 L2 k" [  O8 v+ \  i' a
BOOT[1:0]引脚配置描述
/ M. ^( l) F! d2 e0 ^- T3 v在MCU复位后,在SYSCLK的第四个上升沿锁存BOOT引脚值。复位后,用户通过设置BOOT1和BOOT0引脚来选择启动方式。
0 z- m+ R4 s- O* x; \

& o" i. a4 F1 s5 I7 I: A1 HBOOT0 为专用引脚,而 BOOT1 则与 GPIO 引脚共用。一旦完成对 BOOT1 的采样,相应GPIO 引脚即进入空闲状态,可用于其它用途。
# ^/ ?9 w3 t7 p9 L2 z
5 j; ?# k2 H7 p6 V" F% ~4 n: ]器件退出待机模式时,还会对 BOOT 引脚重新采样。因此,当器件处于待机模式时,这些引
9 ~# y! w8 d! w0 q$ p脚必须保持所需的启动模式配置。这样的启动延迟结束后, CPU 将从地址 0x0000 0000 获
; ^( a: E* l5 c8 C& N& @取栈顶值,然后从始于 0x0000 0004 的启动存储器开始执行代码。
" v$ M* L- Z1 ~% S         注意: 如果器件从 SRAM 自举,在应用程序初始化代码中,需要使用 NVIC 异常及中断向量表和偏移寄存器来重新分配 SRAM 中的向量表。
7 M& b3 h& c* d" j( h
8 i4 f5 d7 T$ ]: K4 E$ n
启动方式2 o! f4 k/ v4 ^
Cortex-M3内核规定,起始地址0x0000 0000必须存放堆顶指针,而第二个地址0x0000 0004 则必须存放复位中断入口向量地址,在复位后,会从起始地址的下一个32位空间取出复位中断入口向量,跳转执行复位中断服务程序。/ ]/ o' V+ o  c
+ h& U8 L1 z6 V, M" H# G1 k
Main Flash memory(BOOT0 = 0)4 b& h' }0 Z- L9 G
        选择Flash的主存储块作为启动空间,即中断向量表定位于Flash的主存储区域,起始(中断入口)地址:0x0800 0000,同时复位后PC指针位于0x8000 0000处。常见的下载方式:JTAG或者SWD模式下载程序,就是将程序直接下载到Flash里面,复位重启后也直接从Flash启动。
' `, l9 k; A& B
; T4 o! \4 u% @  K! K2 s$ r开发调试中由于某些原因导致内部Flash锁死,无法链接SWD以及JTAG调试,无法读到设备,则可以通过BOOT将启动方式调整为其余两种来重新烧录程序,达到更新Flash内部代码。
" u, o6 h! ?! E+ S. k$ \9 b0 X8 \# M5 G8 X* ~0 l
System memory(BOOT0 = 1 ; BOOT1 = 0): i: m8 @( R5 h$ A% J. M4 g8 X+ B
        选择系统存储器作为启动空间,即中断向量表定位于Flash的系统存储区域(STM32在出厂时,由ST在这个区域内部预设了一段BootLoader,也就是常说的ISP程序,出场后无法修改),起始(中断入口)地址:0x1FFF 0000,通常使用这种启动方式来实现串口下载程序,BootLoader负责下载程序的时候对芯片内部的Flash进行擦除于编写。在使用ISP下载完程序后需要将启动方式重新调整为Flash启动模式(即将BOOT0=0),复位后MCU才会正常运行。: j7 ?8 ^5 \, ]) {7 V" D2 }
+ F1 T0 M: ?" E. t/ e" c* w9 ~" S& s
Embedded SRAM(BOOT0 = 1 ; BOOT1 = 1)6 o5 j  \+ u! x: u/ u
        选择嵌入式SRAM(静态随机存储器)作为启动空间,即中断向量表定位于系统SRAM存储区域,起始(中断入口)地址:0x2000 0000,同时复位后PC指针位于0x2000 0000处。一般是编写一些小程序用来扫描所有的I/O口,然后再上测试信号,借此检测所有焊接是否正常,这样不必触动Flash中的程序。, `/ k* ?+ D9 A5 v* z
3 A) a# ]7 K- v1 [' a. q  V& A) x
- i5 n; C# N2 _( P
2.3  STM32启动软件配置——启动文件  }- x/ p$ Q# w& k& V) i7 ?- |# ]
启动文件名称
+ L2 k8 C, c" ?% ?STM32F10系列启动文件(由ST公司提供)0 w' O! r! O; ~8 W$ C$ y0 ~1 e6 D

: T- J# g! X0 F0 t7 f  u
6 E6 @- ]+ a6 W  [; O% t4 @% S$ u0 E; M' W, a* R  k
STM32F40系列启动文件(由ST公司提供)
, i0 ]  l( _( Y8 @# J' r- X: N# z, Y. _
startup_stm32f40_41xxx.s/ f* @6 Q/ i) z/ X9 V9 W0 u8 K

# R+ H! E3 Y2 D/ K- G启动文件内容- ^3 u9 I' N/ n" m! w# V) A  i
初始化堆
; L5 r( a8 y& @: B& L+ D8 ?3 o& C% r初始化栈! p9 A: V3 b; i/ S4 a+ }" w4 n
配置中断处理函数Reset_Handler
3 K& X" n+ k% d+ Y  u( |/ ~; c' W配置系统时钟7 V& e) F$ ]0 s- K
通过C/C++标准实时库的_main函数,跳转到.C文件的main函数0 x3 C0 b) y; P; M2 ?6 X: W
用户堆栈配置. U8 e3 a8 N( \* o. c5 n

; h) T2 k" d5 b# P9 T
启动文件,首先对栈和堆(两者的区别请参考前言中的资源9)的大小进行定义,并在代码区的起始处建立中断向量,其第一个表项是栈顶地址,第二表项是复位中断服务入口地址。然后在复位中断服务程序中跳转;C/C++标准实时库的_main函数,完成用户堆栈等的初始化后,跳转.c文件中的main函数开始执行C程序。
6 q; [! c4 d% P& f# H+ \. Z( R
1 @$ j6 y/ h( I3 f! }4 n3 }
2.4  STM32启动举例详细介绍- j; n' k: @1 h9 x+ g! l( ^
敲黑板划重点的来了,只要理解了这一部分,回头看前面的知识点就不会一头雾水了。
8 i7 \1 S- g  G# H2 r  c. Z有了之前的知识点作为铺垫,这部分将会举一个具体的例子进行详细说明。: \' }" ^5 ~7 B% d$ Y% w8 w
8 F/ W$ o" \# \  u4 f5 {/ @
假设:STM32板子里已经下载好了程序(已经含有了启动文件、main函数文件)、板子硬件
  Z  B! Z9 i" j5 x
/ t# j3 E5 c$ t/ P- ?. H- t, Y
Boot0 = 0 ; Boot1 =x(从Flash主存储器启动,起始地址0x8000 0000)。- C! ^! t/ e+ ?0 j" E7 D

: {9 m( w% s! K# a' |执行流程: 对STM32板子上电或者对其进行复位,由于MCU中存在启动文件,所以上电后已经将栈/堆的大小、中断向量表、中断服务函数Reset_Handler配置好了。复位后,在SYSCLK的第四个上升沿锁存BOOT引脚值(此时为Flash主存储器启动,起始地址0x8000 0000)。那么栈顶地址(0x0000 0000)会存放0x8000 0000(Flash起始地址,启动地址),而启动地址(0x8000 0000)会存放0x0000 0004(复位中断服务入口地址),执行复位中断服务程序(Reset_Handle函数),函数内有跳转_main函数,通过_main函数进入到main,来到C的世界。
, d5 `& S4 U6 P
+ u- h( F% F7 ^( q0 Y5 v! d1 Z针对2.1节的RAM7/9的启动和Cortex-M的启动做出解释:
6 E- t. u, ]* i/ ~0 u
) ?, G& B5 J: @' B/ o

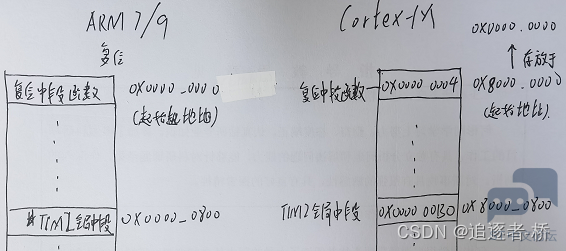

0a9ce571e0b94faca1a455b5595f7c37.png 4 K; t8 L! V# r% a, C# C

$ r$ P% i. H3 H7 |( P4 KARM7/9的起始地址是固定的都是(0x0000 0000),但是中断向量表的地址却不是固定的,中断向量表中的该中断地址就是调用的地址,是变化的。0 M* K! Z' V7 {0 ?. F( h
. D- M4 ?, z2 p: S
Cortex的起始地址是不固定的(根据BOOT来设置),但是起始地址也存放于0x0000 0000,在程序调用中断的时候调用的是中断的地址(中断向量表),并不会直接跳到中断函数中,在中断的地址空间中会存放该中断函数的入口地址,因此可以说起始地址是不固定的,而中断向量表是固定的。
: b( ]2 K, ?( h3 g' }! i4 t8 W) K3 A/ Y! ^, M
三、三种启动方式
4 M" F' f$ ~1 G2 M单片机程序下载方式由三种:5 ?4 i# M9 K! ]% u8 U8 e5 M
ISP(In System Programing,在系统编程)
3 e. ^% x  O) k' ]ICP(In Circuit Programing,在电路编程)
% G. G" l; O/ T# |8 ]. }( z% hIAP(In Applicating Programing,在应用编程)7 p: ]: O2 T: V- d" t

- R/ @& G% |7 _0 t5 a, x
3.1 ISP& P4 [; q9 W; g/ p
简介
& J2 m  v, m/ X
        MCU必须处于可执行程序状态(除了上电,还要节XTAL),且必须预烧ISP-code在LDROM里面。烧录范围只限于APROM、DataFlash或CONFIG,chip在LOCK状态,任然可以更新某一块区块(APROM、DataFlash或CONFIG),由于烧录动作取决于ISP-code,所以给系统设计者弹性较大。/ s$ E- J% @0 Y& o' S) K  Q
8 h6 [9 K. G# x2 ?- ~6 g! O5 J
STM32中的ISP下载方式
" O# y. h0 x5 E  `* f. ?% Z        针对STM32来说,ISP-code是BootLoader程序,LDROM就是Flash中的系统存储器,将程序烧录到Flash中的主存储器中。该下载方式一般通过串口(USB)下载程序。在下载的时候需要调以下MCU的启动方式:
& x  G- G: ?1 F" O' `3 Ustep1:将BOOT0=1,BOOT1=0,然后按下复位键,STM32将会从Flash的系统存储器启动
6 F1 U7 q, ^" o/ zstep2:在系统存储器中的BootLoader程序帮助下,将工程的.HEX文件,通过串口助手(FlyMcu)下载到32的Flash中主存储器2 g: N  n4 C9 _& i
step3:将BOOT0=0,BOOT1=X,然后按下复位键,STM32将会从Flash的主存储器启动
+ V* |; h0 b- T$ D2 c
( q# t0 R+ k5 x/ p! h! g" i; @
3.2 ICP( F$ w0 T( D7 P) ?6 @# F& d
简介

- |/ w7 y$ ~" |) ^3 a4 j' }" C+ q        MCU只要处于上电状态,不必预烧任何code在MCU里面。烧录覆盖到整个MCU芯片,chip在LOCK状态下,无法更新某一块区块,只能在erase-ALL之后,更新某一区块,再逐一烧回其他区块(因为ICP的本质就是走串行借楼的Writer Mode,chip被LCOK后,除了erase-ALL,所有烧录动作皆会被进制)。因为烧录纯粹是ICP硬件的行为,MCU无法自己更新自己所以给系统设计者弹性较小。
" G& u. J) R- s* s* ]* N/ ?! o, F* v+ u' L4 p# y

! ^$ x5 F. x8 f. r7 U- p% KSTM32中的ICP下载方式: n8 m2 {% i! E0 M
        针对STM32来说,启动方式是Flash的主存储器启动(BOOT0=0,BOOT1=X),这种下载方式一般通过JTAG、SWD(几条线)来下载,而上述简介则描述的是Flash被锁死无法下载的情况。& s& c' z* B0 Y5 Y  c3 }) Q; B

% ~& v0 x- T( Z0 a/ J: g& H3.3 IAP
1 m$ R& K% W: h  l, e4 \简介
& f7 f7 C' P% {; C# P" k, E        MCU在运行的状态下,利用利用ISP的机制,不透过外接工具的帮忙,去更新APROM、DataFlash或CONFIG。$ w% B) M4 b$ v/ b( Z6 S

6 i$ G& C! |1 xSTM32中的ICP下载方式
: Q( d5 H' Q  f# ^- F0 b1 q+ H        ICP是直接将程序下载到Flash中,ISP则是 通过了BootLoader程序下载到Flash中,对于BootLoader程序用户是不可以更改的,那难道用户不可以自己定义这种文件么?当然可以,对于IAP下载方式,可以将Flash主存储器分为两部分,第一部分是类似BootLoader的功能的程序,可以使用其他通讯接口和方式来实现(TTL、RS232、RS485、I2C、SPI、CAN等等),而第二部分才是真正的程序代码。这种方式需要预先在Flash中设置这些接口的程序。0 R. D0 R. o, R) p# {5 G8 Q! c
: \  V- h: n) J
而这些接口又可以通过有线和无线的方式进行下载。比如第一部分的串口程序链接者NRF24L01无线传输模块,那么可以通过无线传输模块远程对该MCU进行程序的更新。
' i) }* u( B# M5 M* ^5 W4 ]2 R  f, X/ m# v: z/ b) o3 c
常用于MCU实现无线下载功能,如ESP8266wifi模块实现远距离无线下载:
/ i, h: W/ b& f3 @. o) Z3 R' J' D- t5 z4 T% I& C. `  p4 b- N  ]
13274442d2684f3e9cf700f2b668194f.png % S$ s$ G8 d: G" x% R$ k
" i  O! |$ e. z* q9 I. N
由于第一部分的原因,使得Flash存储实际代码的空间将变小。7 A) _* S' o( k& a. G$ P) J
  ?) W% c  |/ }# n- s
" k; K$ D; O* d9 G0 z/ j
四、三种硬件电路
7 G/ j8 |( `0 ~/ ?' p& r& ^        由于IAP下载比较麻烦,这里不对其进行介绍,只介绍ISP/ICP里的三种常用的下载方式/ M8 A3 T. j( Q3 W# C
  Q' _5 L; M$ {0 _/ R. \% v, Q" x- `
4.1 串口ISP电路
% m) F2 D9 S8 h! j+ g. v        在使用串口ISP下载的时候,将BOOT0上拉接3.3V,将BOOT1接GND。最简单的电路如下图所示。 , ?( L/ ]' h  B2 z" u  ]; e

+ X$ y' J* O! u0 H7 e1 a
ae47b080d9e64c01824e5db4cc3095ff.png ( d1 E. B& l. g; l3 P6 g" h( i* R

$ _+ t+ X' ?+ p8 V 4.2 JTAG下载调试电路# d/ x- ]% V& Q% [# F- P
! @$ \8 s6 _* a/ z' b- E5 v3 l
5aff3cb1d80d41b79ae97d8d3eb3ca64.png ! [5 N) C. O* F- g  b' s2 n

; ~# A/ U2 p4 }2 X! D+ c 4.3 SWD下载调试电路

9 K8 r$ A' P  f8 k        在我们的实际生活中,SWD相比JTAG有许多优势,首先,4线(或3线)的SWD要比JTAG的引脚少的多,这就节约了许多的PCB空间。其次,SWD在高速模式下要比JTAG模式更加可。 我们在使用SWD模式时,对BOOT0和BOOT1需要做如下处理,将BOOT0悬空(或接高电平),将BOOT1经过一个10K的下拉电阻拉低。SWD模式的接口电路如下图所示。
. Z' {1 C$ n3 u2 x' _$ m. U
6 n: G" K  c; P( I; y8 _
* \6 i5 q& C. b4 [+ }
% a+ D& p7 T6 H

9 C% N# D0 c6 S  f# m0 [, v————————————————6 u, Z1 c. @) A
版权声明:追逐者-桥! o4 h! e/ n; o+ f2 V2 j5 F
