ad7606与stm32连接电路介绍
　　在STM32F105和STM32F107互连型系列微控制器之前，意法半导体已经推出STM32基本型系列、增强型系列、USB基本型系列、互补型系列；新系列产品沿用增强型系列的72MHz处理频率。内存包括64KB到256KB闪存和 20KB到64KB嵌入式SRAM。新系列采用LQFP64、LQFP100和LFBGA100三种封装，不同的封装保持引脚排列一致性，结合STM32平台的设计理念，开发人员通过选择产品可重新优化功能、存储器、性能和引脚数量，以最小的硬件变化来满足个性化的应用需求。

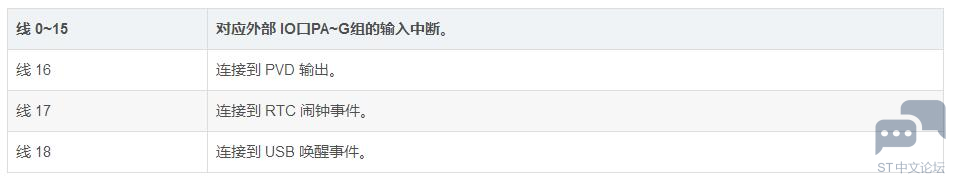

　　STM32 的每个 IO 都可以作为外部中断的中断输入口，这点也是 STM32 的强大之处。STM32F103 的中断控制器支持 19 个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。
( X" S% f# x; Y& u9 e　　
$ P' |; I9 S! V/ h/ r, l* h5 K
ad7606与stm32连接电路介绍
. ?* s1 @" w3 T7 y$ v　　AD7606介绍
4 V/ c/ n7 v+ `6 A7 v( C3 }: T　　AD7606/AD7606-6/AD7606-4为16位同步采样模数数据采集系统（DAS），分别有 8、6、4个采集通道。片上集成模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、 16 位电荷再分配逐次逼近型 ADC内核、数字滤波器、2.5V基准电压源及缓冲、高速串行和并行接口。AD7606采用5V单电源供电，不再需要正负双电源，并支持真正±10V 或±5V 的双极性信号输。所有的通道均能以高达 200 kSPS 的速率进行采样，同时输入端箝位保护电路可以承受最高达±16.5V的电压。 传统的逐次逼近（SAR）型ADC，由于其采样电容的设计，模拟输入前端一般需要运算放大器（简称运放，Operation Amplifier）来实现内部采样电容的驱动。正因此电容的存在，其等效输入阻抗与采样频率相关，而且在一些高采样率的应用中，使得前端驱动运放的选择变得十分苛刻。但在 AD7606 内部的信号调理电路中，已经包含了低噪声、高输入阻抗的信号调理电路，其等效输入阻抗完全独立于采样率且固定为 1Mohm。同时输入端集成了具有 40 dB 抗混叠抑制特性的滤波器，更是简化了前端设计，不再需要外部驱动和滤波电路。因此，二次互感器输出的信号无需再经过运放来缓冲就可以直接接入 AD7606。
　　AD7606 内部集成了 2.5V 带隙电压基准和基准缓冲电路，其温度系数典型值为±10ppm/℃。设计应用中，选用内置基准或外部基准，将取决于系统的要求。多片ADC的设计中，如果需求高绝对精度，则应采用高初始精度和低温度系数的外部基准，以消除不同器件内置基准之间的差异而带来的误差。推荐选用初始精度0.04%，温度系数3ppm/℃的ADR421B。如果需求多片ADC通道之间的数值匹配，可设置第一片AD7606工作在内置基准模式，其余 AD7606 为外部基准模式，然后通过第一片AD7606 的内置基准输出供给其余AD7606。这样，在不加外部基准的情况下即可保证多个 AD7606 通道间数据的匹配性，但此时系统的绝对精度取决于内置基准的性能。
　　AD7606提供了过采样和数字滤波功能。通过管脚OS［2:0］可以设置过采样倍数（OSR）为x2， x4， x8， x16， x32， x64。过采样打开后，内部的过采样控制电路和 1 阶Sinc 数字滤波器会自动被使能，同时-3dB 带宽也会相应的改变。
; z3 N% @2 i# C　　ad7606与stm32连接电路介绍

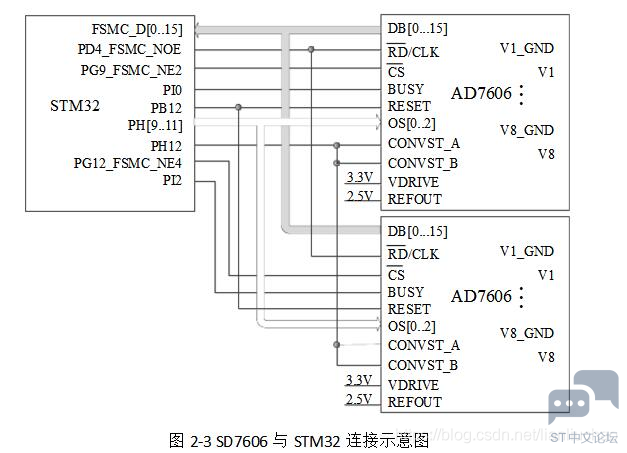

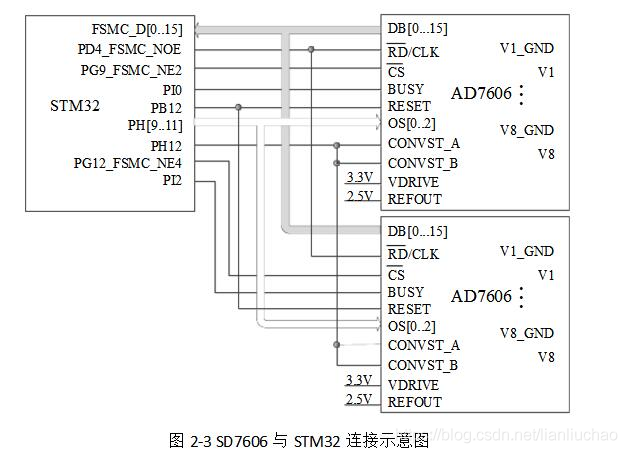

+ W  ^1 I3 `2 B/ `　　AD7606与STM32之间的电路连接示意图如图：
+ e8 R! M, V& c# P3 v. N' A　　
8 Z1 u1 U& j! j; v7 \, P


ad7606与stm32连接电路介绍
（1）AD7606提供了三种接口选项：并行接口、高速串行接口和并行字节接口。其中并行接口具有最高的数据传输速度，并且与STM32的FSMC（FlexibleStaticMemoryController，可变静态存储控制器）兼容。因此两片AD7606与STM32通过并行接口方式连接。AD7606的数据线DB0~DB15分别连接对应的FSMC数据线，片选信号分别接到FSMC接口片选信号PG9_FSMC_NE2和PG12_FSMC_NE4上。

7 Q5 H& x4 O5 j! i, T3 _) C（2）AD7606的BUSY引脚电平为高时表示AD正在进行转换，变低表示转换完成。将BUSY引脚接到STM32的外部中断引脚并配置为下降沿触发，这样可以在AF转换完成后及时读取数据。

（3）OS［0…2］为过采样配置引脚，通过控制STM32相关GPIO的电平可以是AD7606工作在不同的过采样状态。
0 _  S' E. m; k% x4 y# C% p4 ^
（4）CONVST_A，CONVST_B为转换触发信号，上升沿触发。对于每一个AD7606来说，CONVST_A控制模拟通道14，CONVST_B控制模拟通道58。由于需要对所有通道同步采样，因此将CONVST_A，CONVST_B引脚同时连接在一个触发信号引脚上以实现同步采样。

（5）REFOUT引脚为外部基准电压输入引脚。AD7606可以配置为使用内部基准电压或外部基准电压。当两片AD7606同时工作时，使用外部基准电压可以保证所有输入通道转换精度的一致性。外部基准电压源选择ADR421，ADR421为2.5V基准电源，具有出色的噪声性能、稳定性和精度，可以满足AD对基准电压源的精度要求。
