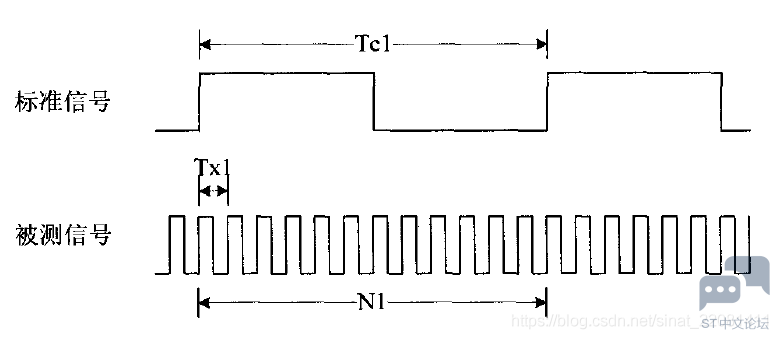

目标: ~. D+ ^1 G }# U 信号:500kHz±50Hz方波信号,占空比50%,低电平:0V,高电平:3.3V 检测:信号的频率,采样率100Hz,记录频率值. N2 E6 y% @8 w5 ^$ k; |! U % d6 j8 x1 A1 S- j 分析 信号周期2μm,高电平、低电平各持续1μm; 采样频率100Hz,即每10ms记录一次频率值,计数范围:5000±50(4950~5050); 使用STM32F103单片机,外部晶振8MHz,内部时钟倍频最高到72MHz: Y! q5 t* \7 A) V1 D0 n 9 O& m8 c! E% _2 h 外部中断:每次一个上升沿/下降沿进入一次中断记录脉冲次数。低频(<10KHz)时可以使用,缺点是频繁进入中断,占用大量时间,不能用于测量高频2 F" _; m1 V8 v6 ^- @5 `) C PWM输入模式:直接使用STM32硬件PWM输入模式来采集频率- ?/ [* G9 m: _4 S8 v1 z' A 输入捕获模式:上升沿触发,记录开始时间,下一次上升沿时记录第二次时间,两个时间差就是一个周期。<100KHz时效果很好,速度再快反复进出中断会导致检测精度下降 外部时钟计数器:使用两个时钟,一个时钟用于精准及时采用,一个时钟用于计数,检测固定时间内的脉冲个数。比如一个时钟精准定时10ms,另一个时钟用于记录10ms内脉冲的个数cnt,那么频率f=cnt/10ms。此方法要使用两个单独的定时器,可以检测2MHz的信号。! r' z4 m7 @* l: y4 d5 ~ 测频法原理, b0 K4 R' J K0 j9 p/ f+ u* C 测频法的思路如下图所示,在一固定时间Tc1内,对被测信号脉冲进行计数得到N1。如果标准信号的频率为fc,那么被测信号的频率fx = N1*fc9 s4 p. y$ A3 a5 U
————————————————& P) O% E1 {/ U$ A6 s/ n7 i% ` 版权声明:BobBobBao 如有侵权请联系删除 1 f) C" ]9 Z- B/ M' i$ m9 _- @ |
