基于STM32内置DFU的经验分享

[复制链接]
攻城狮Melo 发布时间:2023-3-30 16:07
所有STM32系列芯片都自带ISP功能,进入ISP的方式就是BOOT0置1,然后上电或复位,这时候芯片从系统存储区启动,进入ISP功能,可以使用串口0进行软件烧写。. J! I6 ?  _, A$ C
* L) R: d' }9 X$ c
STM32F2/3/4系列芯片不仅有传统的UART ISP功能,还有USB ISP功能(拥有USB功能的芯片),工作方式就是使用自带的USB外设,配置成一个USB HID设备,通过HID协议下载软件,速度和串口相比......。从系统存储区启动即可进入USB ISP,然后通过USB接上Windows,无需安装驱动,设备管理器里面出现一个HID设备:STM device in DFU mode。  h) e" R% n+ F6 Q- ]+ J, D9 {$ v3 m

" F& G* q& J& n& j7 L- S这时候可以使用DfuSe_Demo软件下载程序,尴尬的是只能下载".dfu"格式的文件,不能直接下载hex文件或者bin文件,鸡肋。* L, s: F7 X" A* k: m& H8 [! P

8 U  i5 F: Q8 ^+ N/ Z4 KST官方又提供一个软件叫做:STM32CubeProgrammer,打开之后又4种下载模式,其中一种DFU模式无法识别我们的STM32 HID设备。这个问题搞了我一天,后面看了一个视频发现这是驱动的问题,需要换个驱动,使用这个软件:# ^* o/ M7 p* p- ~/ v
3 @- `& V% H$ L8 t
; V8 H( b' X/ m2 _* z

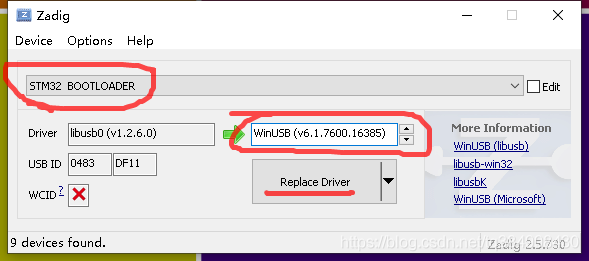

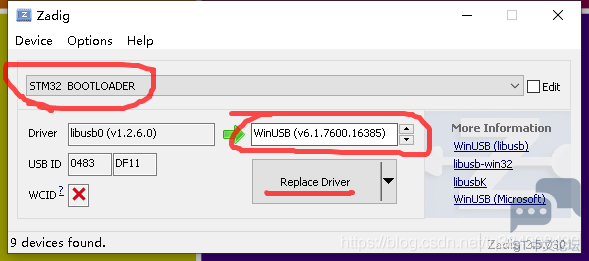

' m" D+ j6 X2 Z8 Z& c, u在Options选项栏里面选择 List All Devices,然后按照下图操作:
% I  {# ?9 q* i0 V, h1 E3 ^, n& A+ u
, I: d- k' d% ]! P% g% c; N, d# I. ~/ K+ Y/ \7 }" F& e1 [
After replacing the driver of the device, we can see a new USB device in the Windows Device Manager:3 G6 P+ Q" ]2 I0 S: y- c) u( T) a
/ P7 x) ~' g+ l0 V" ^
20210819223221549.png 3 J1 l" A- |1 Y& w2 ?$ h

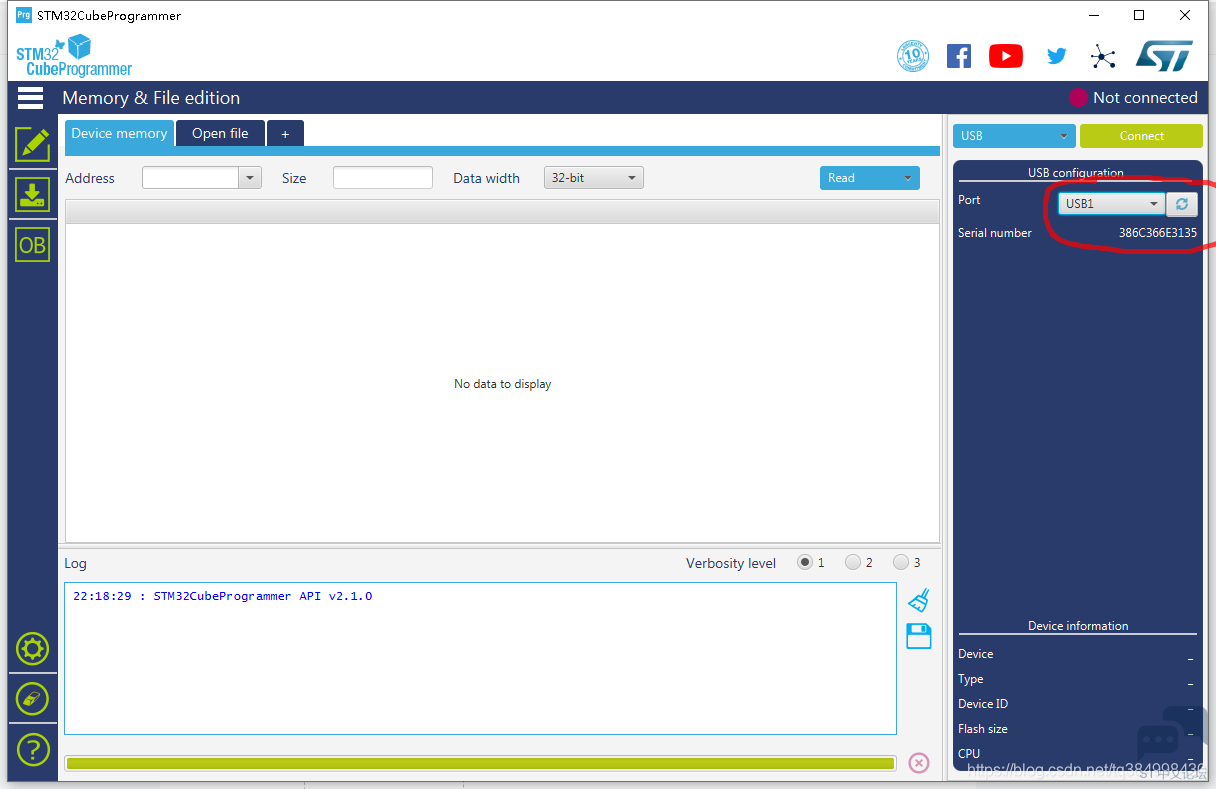

9 Q+ {' e& `- C+ U* m+ S& K4 B) Q5 c这时候再使用STM32CubeProgrammer,刷新一下,设备就有了:
+ z$ c: ~- C6 ~, t. ^
0 Y+ A7 c9 {) Q/ P0 a  z
' @8 W3 a0 [- c. c( f! [4 o9 F( \3 ?9 W- v6 {

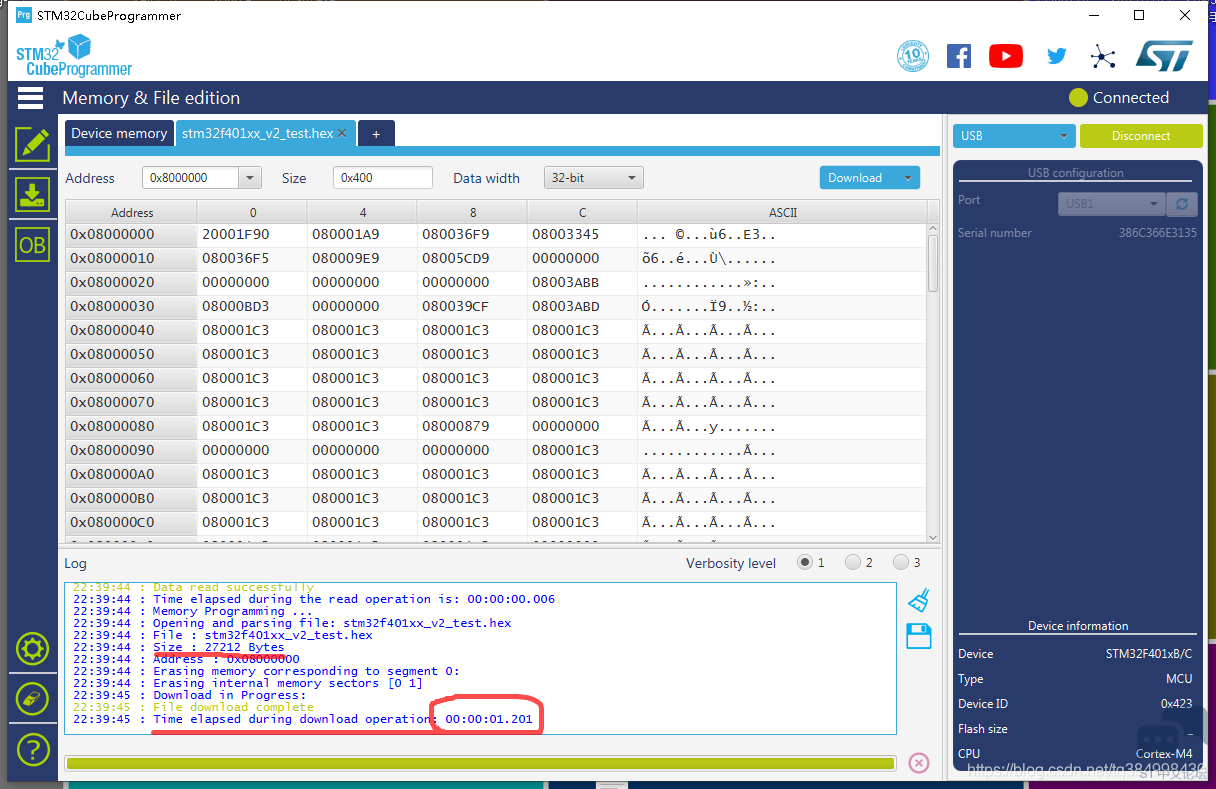

接下来就能使用USB进行软件烧写了,速度很快,关键是方便:
8 Y% g' J2 @  K1 X0 \& r/ E+ O) r: p7 b- f4 }
5 F5 [9 a  L7 U& x" D
% p7 y3 A* d0 r! V& x) C
————————————————
; n3 ?, o# B: h+ ~3 x( b0 A, Z版权声明:哐哐哐 Quan如有侵权请联系删除
