如何使用STM32内置DFU

[复制链接]
攻城狮Melo 发布时间:2023-4-2 14:07
所有STM32系列芯片都自带ISP功能,进入ISP的方式就是BOOT0置1,然后上电或复位,这时候芯片从系统存储区启动,进入ISP功能,可以使用串口0进行软件烧写。  N; [" I% s, W  L

% O0 w7 l1 b9 j3 j7 dSTM32F2/3/4系列芯片不仅有传统的UART ISP功能,还有USB ISP功能(拥有USB功能的芯片),工作方式就是使用自带的USB外设,配置成一个USB HID设备,通过HID协议下载软件,速度和串口相比......。从系统存储区启动即可进入USB ISP,然后通过USB接上Windows,无需安装驱动,设备管理器里面出现一个HID设备:STM device in DFU mode。3 W$ o2 ]& i2 _0 c! ~! G: i
+ I6 }; v7 Y; K: H1 s/ a3 f: o
这时候可以使用DfuSe_Demo软件下载程序,尴尬的是只能下载".dfu"格式的文件,不能直接下载hex文件或者bin文件,鸡肋。
/ w! F5 q" q$ _, G7 k5 |2 [& x% @) Z  I! V5 a
ST官方又提供一个软件叫做:STM32CubeProgrammer,打开之后又4种下载模式,其中一种DFU模式无法识别我们的STM32 HID设备。这个问题搞了我一天,后面看了一个视频发现这是驱动的问题,需要换个驱动,使用这个软件:& X3 m& }3 r9 M5 D

& T/ M8 }0 l" l1 L" E
$ I% q4 r  d/ p, [

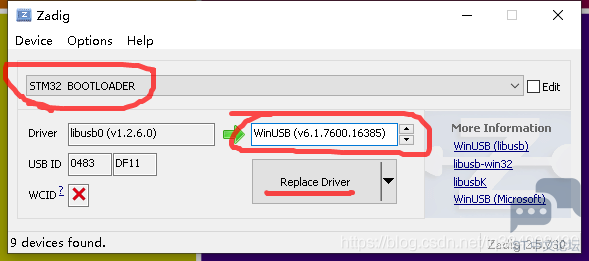

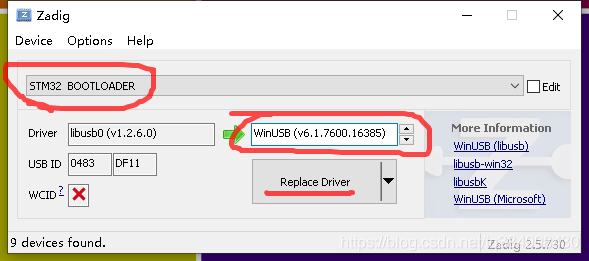

" A- M9 }* e# w# Y' P在Options选项栏里面选择 List All Devices,然后按照下图操作:
6 ~- A& y; m; b) G' `' T8 M) }" b7 e% V4 t- O7 E
+ Q9 I% n: ?6 N( s" p3 h, \* I' p+ ~9 _: d5 Z9 Y, I1 C9 k
After replacing the driver of the device, we can see a new USB device in the Windows Device Manager:/ q" }: T% J2 Q/ P/ _* W

0 u: V! ^+ g4 i# P( V' f
20210819223221549.png ( {" @/ e1 Y. x: ]7 g- |8 k
: \: ~$ V4 e) z& C- z

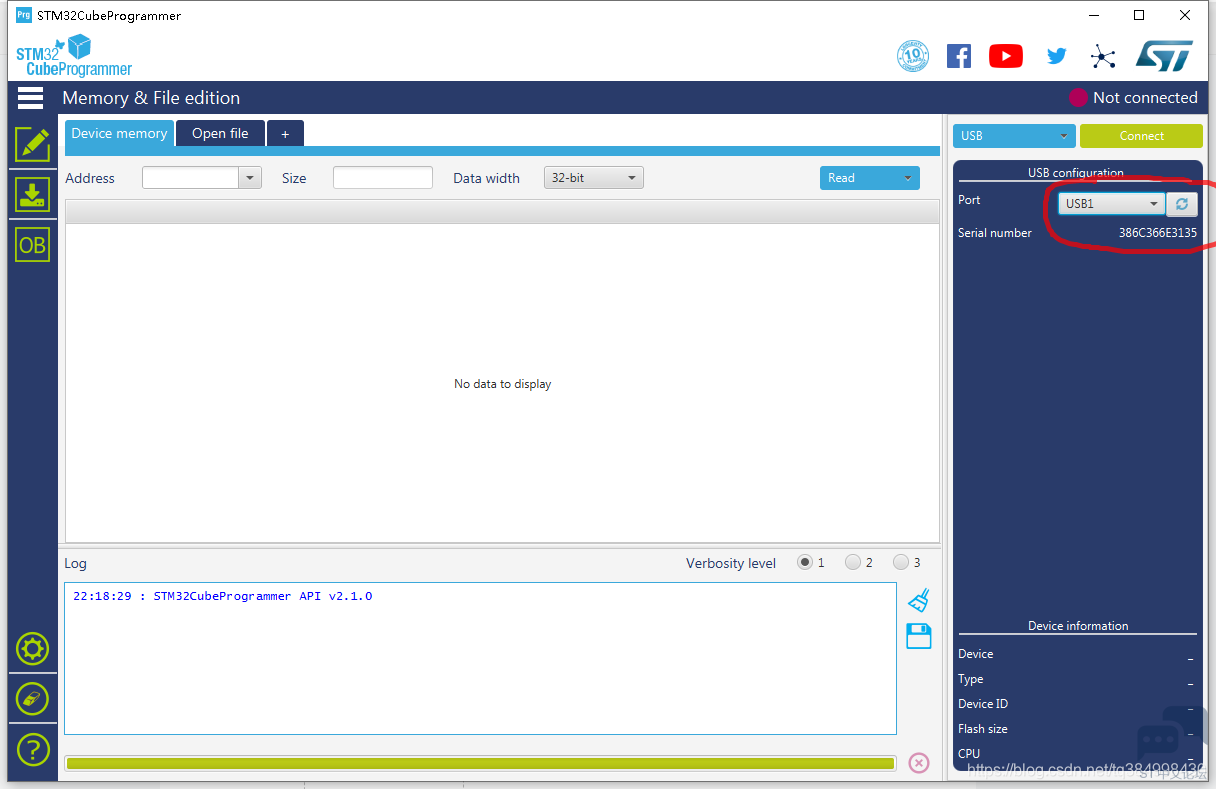

这时候再使用STM32CubeProgrammer,刷新一下,设备就有了:: Y0 d/ D; H+ ]" Q7 i- [

- ?( N* j& I' P  z- v
: P0 m) l  R* \8 o
5 r- W" m2 A+ \# }( ?# L! Y/ O+ R

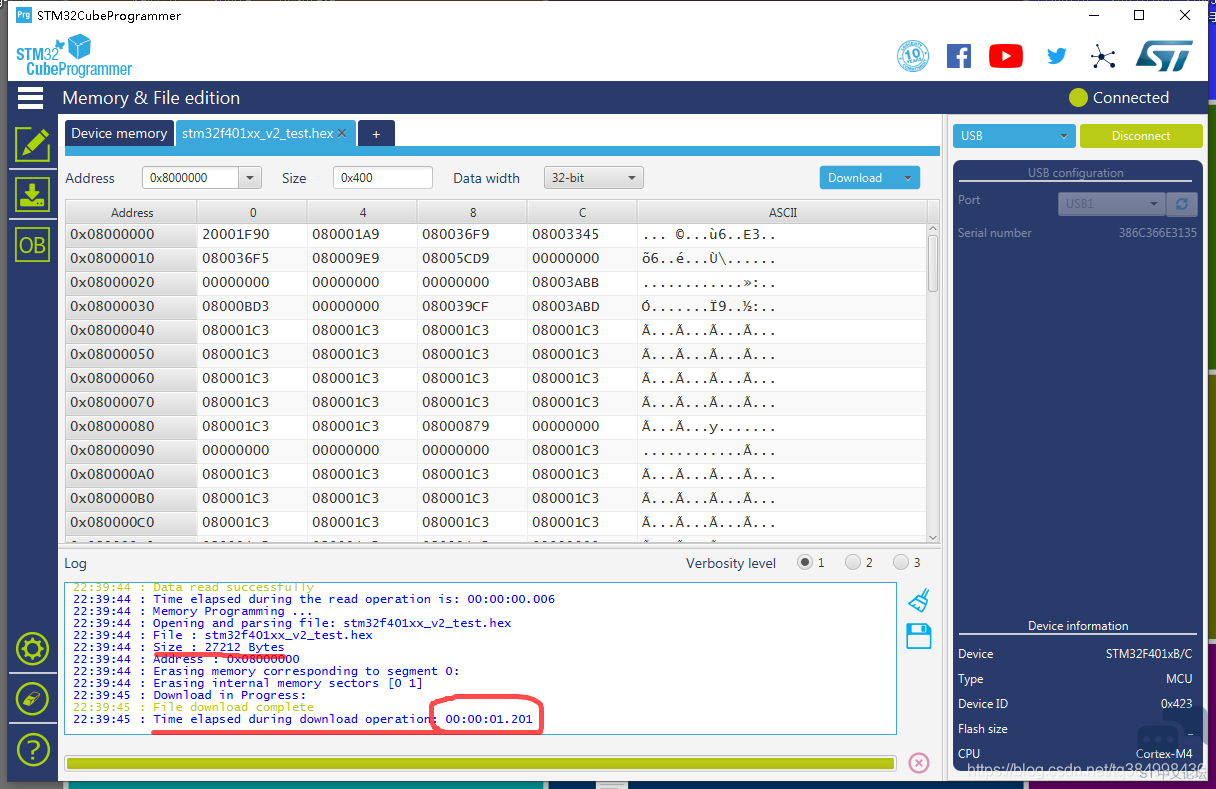

接下来就能使用USB进行软件烧写了,速度很快,关键是方便:
" M7 r( U8 l' a2 n: d8 d$ B- ?5 h% |# v! q, E" w
20210819224034877.png : I9 {% r) |7 L) t2 L8 A8 N
( A* y2 l" E6 K1 }6 I8 \* @8 V
