复位电路: 复位 :让MCU回到最开始的状态。并且从头开始,重新执行程序# s6 D3 l/ q) z* } . K+ c4 j2 m( E 我们什么时候需要复位? 1.烧录的时候 % ^9 u1 w0 ]# {. Z1 k, M 6 Q# {% F9 B: k, u. G7 c @ 2.程序跑飞了的时候 3.上电复位(上电的时候需要复位)3 u3 R1 g& z) Z4 m0 }4 ^ " W5 X3 k: ^* V! s5 G- s$ v2 J 复位方式:3 s- N% j& k0 C& P. e: ] 1.上电复位: --- 一定要有 MCU的Reset是复位引脚,当这个引脚为低电平时,单片机会产生复位。 ' w0 u2 {: \8 X 2 N3 x' G: b7 S 2. 按键复位:--- 可有可无(看需求)& A% X p4 h& g8 U K10按下,产生复位动作 . O+ n; s2 o# h* L6 `% O
3 S' H! i: j: z& s
5 R4 K% S" P# C# t3 [: B' y 这是阻容复位电路。当复位引脚低电平的时候复位。当上电的瞬间,C13电容开始充电,电容处于短路状态,电容上面的电压为低电平,此时MCU复位引脚被拉低,MCU执行复位,这样就实现了上电的时候复位功能了。( y" H+ W% j4 X 实际上,单片机内部也有上电复位电路,那么我们之所以还要在单片机外部加上复位电路的原因是:因为外部上电复位电路复位时间较长,较长的复位时间,可以使得等电源、系统充分稳定后,MCU再来启动并执行程序,保证了MCU、系统正常运行。 0 Y# ~ Q8 q# x2 l 注意:由于电容的精度不够,而且电容还会受到温度的影响,存在温漂,所以阻容复位电路的延时并不精确。但是,阻容复位电路可以满足绝大部分的需要了。 + L9 e% V# o) }( C8 b+ x 上电复位的目的: 1.等待供电电源、系统稳定后,再来启动MCU,执行程序,否则MCU、系统无法正常运行。 j; H' o- F) [" g( W 2.复位会初始化部分寄存器$ z& t( `8 Y! c , k0 w; l/ U0 H2 _& A& t9 ] 注意R21和C13的选择(一般选择10k电阻,104电容就可以,即:延时大约10uS)。其中,电容不能选择太小,否则C13电容很快就充满电了,那么此时电容上面就不是低电平了,但是,很有可能此时电源、系统还没有到达稳定状态。那么芯片供电电源、系统不稳定,就会导致MCU和整个系统工作有问题,有可能MCU时而启动成功,时而启动失败。 3 P5 Q9 `9 z6 A0 ? 晶振电路:
: i) v! l" r4 }! u3 q

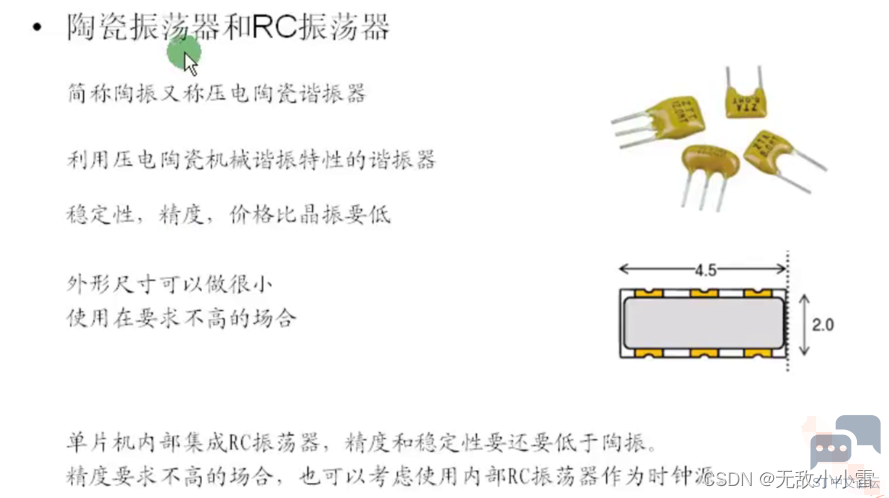

: D" r# {, q9 N* H 单片机内部集成的HSI时钟源是就是RC振荡器。/ K, n7 F5 k- `! C9 K' ? W# `) j( ^ / n$ E8 h2 e: x/ F
5 s" r, I" Y$ p( [1 e5 P- C 晶振电路在布线的时候,尽量靠近单片机,因为晶振引脚,PCB走线也有电容电阻效应。
- q4 T. T$ V4 t$ M& I: j
' v/ ?0 k5 y8 A3 _: ]& k5 @ k 晶体振荡器分为无源晶振和有源晶振两种类型。 无源晶振:5 x% }! |5 G) F6 M; b4 L3 z & n; c! O6 }5 B# ~- h) j# O: d! j
" I# S8 T3 M: b) T( u/ y+ B$ i 无源晶振与有源晶振的英文名称不同,无源晶振为 crystal(晶体),而有源晶振则叫做 oscillator(振荡器)。8 f( ?$ B" E# m9 g) Y ) f! P+ S8 I) H2 o4 e) J9 g$ ` 无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确;有源晶振有 4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件,因此体积较大。 无源晶振和有源晶振的区别很多时候是大家直接通过观察了解到的 。尤其是针对 2520贴片晶振,3225贴片晶振, 5032贴片晶振 ,并且是四脚封装的石英晶振来说, 包括有源晶振,也包括无源晶振。- x G9 J4 ?+ j2 e5 H0 M- _% Z : L! C: [# [; g 6 t; t* H$ O9 s g 有源晶振 有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。 有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的 PI 型滤波网络,输出 端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路。相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较 差,而且价格高。9 g7 W: K6 w* h, J! F* l Y) n5 J0 d) u/ z7 X {, _( F 有源晶振是由石英晶体组成的,石英晶片之所以能当为振荡器使用,是基于它的压电效应:在晶片的两个极上加一电场,会使晶体产生机械变形;在石英晶片上加上 交 变电压,晶体就会产生机械振动,同时机械变形振动又会产生交变电场,虽然这种交变电场的电压极其微弱,但其振动频率是十分稳定的。8 a4 l% x6 R r7 P5 H+ L # L1 S& ~3 w, X# G8 S# e s$ a
. M) z- C' j5 A8 B 当外加交变电压的频率与 晶片的固有频率(由晶片的尺寸和形状决定)相等时,机械振动的幅度将急剧增加,这种现象称为“压电谐振”。 * f" ~' U- e2 x( F; c0 k 压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。图 3 是一个串联型振荡器,晶体管 T1 和 T2 构成的两级放大器,石英晶体 XT 与电容 C2 构成 LC 电 路。在这个电路中,石英晶体相当于一个电感,C2 为可变电容器,调节其容量即可使电路进入谐振状态。该振荡器供电电压为 5V,输出波形为方波。: P8 E3 q' b, F" Q/ Z" N # {0 `' C) q8 O) }: m UART、RS232、RS485它们之间的区别: UART,是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter),既然是“器”,显然,它就是个设备而已,要完成一个特定的功能的硬件,它本身并不是协议。那么它要完成什么功能呢?它的最基本功能,是串行数据和并行数据之间的转换。 这就是UART做的最基本工作,进一步的,它还要控制“发车的班次”,比如确认一个Byte的这8个bit是什么时候开始的,又是什么时候结束的,两个班次之间至少要隔多长时间的缓冲,等等。这一部分,也具有协议的特征,但是相对于道路上的协议,更具有一般性,或曰,是与车在什么道路上开,相对独立的。1 v& r2 S( j% G! U: c5 I, m
RS232/RS485,是两种不同的电气协议,也就是说,是对电气特性以及物理特性的规定,作用于数据的传输通路上,它并不内含对数据的处理方式。比如,最显著的特征是:RS232使用3-15v有效电平,而UART,因为对电气特性并没有规定,所以直接使用CPU使用的电平,就是所谓的TTL电平(可能在0~3.3V之间)。更具体的,电气的特性也决定了线路的连接方式,比如RS232,规定用电平表示数据,因此线路就是单线路的,用两根线才能达到全双工的目的;而RS485, 使用差分电平表示数据,因此,必须用两根线才能达到传输数据的基本要求,要实现全双工,必需用4根线。但是,无论使用RS232还是RS485,它们与UART是相对独立的,但是由于电气特性的差别,必须要有专用的器件和UART接驳,才能完成数据在线路和UART之间的正常流动。 UART、RS232、RS485它们实际上都是串口上面的属性,只不过它们的功能不一样。UART的功能是将串行转并行,而RS232、RS485是一种电平标准$ Q+ j6 Z' P. Y' ^1 n) j; u) v 0 t# }; A. i+ U! T; }* I TTL电平信号:6 M# v) j; r! d3 }5 X TTL电平标准: S2 \6 \$ W, O3 @( K! l 输出 L: <0.8V ;( [" {7 }1 x9 F9 E0 l1 X' E4 ` 输出 H:>2.4V。7 Z4 t- N% X* @; w) j( N# C 输入 L: <1.2V ;! t0 K& `% g9 }8 c% @( t 输入H: >2.0V。 TTL电平信号之所以被广泛使用,原因是:通常我们采用二进制来表示数据。而且规定,+5V等价于逻辑“1”,0V等价于逻辑“0”。这样的数据通信及电平规定方式,被称做TTL(晶体管-晶体管逻辑电平)信号系统。: S/ k# o s7 u4 l. p TTL电平长距离传输不了,抗干扰不行,衰减也大。长距离传输过程只能用RS232电平或者485电平,后者更远,在发送部分将TTL转换后,传输,接收部分再将传输电平转换为TTL电平。TTL作为逻辑电平很好,但是长距离传输确实能力有限。8 o& J! F5 _4 ~! Z/ ]" K % ~0 F7 Y+ f p: E! Z! L 4 k# N8 t; }. _) ~/ f7 Z: q RS232串口- g/ s4 i. |5 ^4 k& g$ m! A RS232是计算机与通信工业应用中最广泛一种串行接口。它以全双工方式工作,需要地线、发送线和接收线三条线。RS232只能实现点对点的通信方式。 RS232串口缺点 ●接口信号电平值较高,接口电路芯片容易损坏。 ●传输速率低,最高波特率19200bps。0 @, T- j M* x/ v# n: b& w ●抗干扰能力较差。' Z: c2 ^- T- p( u- O ●传输距离有限,一般在15m以内。- [) t3 q$ G! y M% J7 p$ v ●只能实现点对点的通讯方式。 RS232串口接口定义 RXD:接收数据,TXD:发送数据,GND/SG:信号地。 逻辑1(MARK)=-3V~-15V ' s: b# k( M5 ?+ w2 i( O 逻辑0(SPACE)=+3~+15V RS485串口" z+ f9 C8 r6 r( I N6 C RS485串口特点 ●RS485采用平衡发送和差分接收,具有良好的抗干扰能力,信号能传输上千米。 ●RS485有两线制和四线制两种接线。采用四线制时,只能实现点对多的通讯(即只能有一个主设备,其余为从设备)。四线制现在很少采用,现在多采用两线制接线方式。( Z9 e+ h! g! y v8 @5 P0 \ ●两线制RS485只能以半双式方式工作,收发不能同时进行。 ●RS485在同一总线上最多可以接32个结点,可实现真正的多点通讯,但一般采用的是主从通信方式,即一个主机带多个从机。 ●因RS485接口具有良好的抗干扰能力,长的传输距离和多站能力等优点使其成为首选的串行接口。 # p; l) \$ u" p4 G , Z- h! v- S' n3 t) t: n 通常情况下,发送驱动器A、B之间的正电平在+2~+6V,负电平在-2~6V,另有一个信号地C。5 D, z; s" B# m' _+ J4 s1 a+ Z: P + L1 s5 e/ o$ q: o USB电平: 电源线是5V,为USB设备提供最大500mA的电流,它与数据线上的电平无关,数据线是差分信号,通常D+和D-在+400mV~-400mV间变化,在传统的单端(Single-ended)通信中,一条线路来传输一个比特位。高电平表示1,低电平表示0。倘若在数据传输过程中受到干扰,高低电平信号完全可能因此产生突破临界值的大幅度扰动,一旦高电平或低电平信号超出临界值,信号就会出错。在差分传输电路中,输出电平为正电压时表示逻辑“1”,输出负电压时表示逻辑“0”,而输出“0”电压是没有意义的,它既不代表“1”,也不代表“0”。- G. v" m9 E. n; X$ g1 P( P/ u6 P 6 z0 C' v# C6 F( R; N8 Y CMOS电平 COMS集成电路是互补对称金属氧化物半导体(Compiementary symmetry metal oxide semicoductor)集成电路的英文缩写,电路的许多基本逻辑单元都是用增强型PMOS晶体管和增强型NMOS管按照互补对称形式连接的,静态功耗很小。 $ g7 i/ E% U9 O- c1 k COMS电路的供电电压VDD范围比较广在+5~+15V均能正常工作,电压波动允许±10,当输出电压高于VDD-0.5V时为逻辑1,输出电压低于VSS+0.5V(VSS为数字地)为逻辑0。CMOS电路输出高电平约为0.9Vcc,而输出低电平约为0.1Vcc当输入电压高于VDD-1.5V时为逻辑1,输入电压低于VSS+1.5V(VSS为数字地)为逻辑0。CMOS电路中不适用的输入端不能悬空,否则逻辑混乱。 1 @; t+ T, d, i2 w' A% } USB转串口电路: " J4 G- f& G& n4 l
这是一个USB接口电路,连接电脑。4 S0 t% j; N( ]1 L+ S) p+ q
) a/ {- d2 |, \4 \
# k @- _- O5 Y- Q2 }2 { CH340是一个usb转串口的芯片(USB电路为5V,所以CH340芯片也是5V供电)。当然,串口的电平标准有很多,这里我们可以看到,我们是将USB转换为TTL电平,通过UART来与CPU进行通信。 ' n/ i t# w/ C. i* o CH340的接收端RXD与CPU的发送端UART1 TX 相连接,即CPU通过TX发送消息给CH340的RXD接收,然后CH340又通过UD+将信息发送给USB接口。8 \; @" O6 \8 @- |$ E4 J Q ]3 J% m' @7 N, B 同理,CH340的接收端TXD与CPU的发送端UART1 RX 相连接。CH340通过UD-接收来自USB接口发送的信息,而CPU则通过RX来接收由CH340的TXD发送的信息。 " }) `, T- o: ?/ @7 I 注意:CH340也需要用外部晶振电路来驱动。因为它需要在时钟的基础上面来发送/接收数据。" w( Q% I% `2 Y, r1 _0 B' V 那为什么红框处要加一个二极管D4? 我们可以看到,CH340芯片是5V供电,而cpu是3.3V供电。当cpu的UART1 RX接收来自CH340的TXD发送的数据的时候,此时D4二极管截止,D4二极管的阳极就为上拉电阻提供的3.3V,而不是CH340芯片的5V。那么此时,cpu识别到的电平就是TTL电平3.3V,而不是5V电平。
' ^; `) N4 k$ p
注意:有的芯片供电是3.3V,它是不需要加这个二极管和上拉电阻的。5 `) D4 b: H2 O6 z6 U ————————————————; S2 ]! ?. K% n$ l! Y/ b 版权声明:无敌小小雷! F4 b! |9 H$ Z& C0 ]5 L2 v 如有侵权请联系删除) W4 i- Z2 s. b2 }: i c0 y . F5 S5 r. M) c. ^- { |
