基于stm32内部功能经验分享

[复制链接]
攻城狮Melo 发布时间:2023-5-10 18:44
本文将提到以下内容:
" _9 Z9 o- n# q, X, v- A# ^
  ^9 l( X" @: U3 m9 t# N% b

  d( i" g$ ?9 E; X$ U8 }8 S0 r位带操作% k% k/ W1 @3 \% C; E8 N& @$ D8 @
中断
2 @. D$ ]: ]6 |. f$ M5 Gprintf重定向. i( P7 d0 u8 o2 l9 Q
随机数发生器RNG
# L! }9 |3 h" [8 Y; ^AD/DA5 {6 s3 _. w# c0 V" M; l- U
DMA
+ D; ^2 d0 f$ @, h) [高性能计算能力. d+ C- S( Z7 E# f4 h. |" w
加密3 z! `& w; u- ^4 T$ z9 ~3 A
ART加速" U/ z+ N% p( D  H+ F

0 p, [0 l: u. F. s1 V
. N: ^: T& M$ K* J; S; T& p& h
5 i4 G- Q  S3 ]; x  N* Q
一、位带操作
- u5 H3 ^0 Q7 N' L' Z  在学习51单片机的时候就使用过位操作,通过关键字sbit对单片机IO口进行位定义。但是stm32没有这样的关键字,而是通过访问位带别名区来实现,即将每个比特位膨胀成一个32位字,通过位带别名区指针指向位带区内容。
- {* V$ Q! {5 ]# t6 I! \- F- u; U0 K6 w  R3 U9 Z9 _7 j

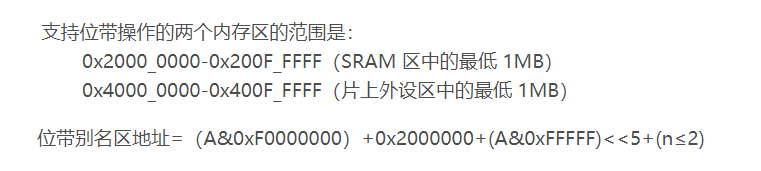

" t+ m$ J8 e4 p  支持位带操作的两个内存区的范围是:
% N  }- i( z4 ]( n, C- E              0x2000_0000‐0x200F_FFFF(SRAM 区中的最低 1MB); c% f5 m0 S7 ^1 i8 j8 h; d1 H
              0x4000_0000‐0x400F_FFFF(片上外设区中的最低 1MB)
5 s. g* W, k, D& l8 ~0 G
/ o; j9 w- w* K
& W8 k; P# h1 D8 U9 s: L( d" O
      位带别名区地址=(A&0xF0000000)+0x2000000+(A&0xFFFFF)<<5+(n≤2)
2 V& l: e5 q/ }6 H% x
! l; `) ]9 k% [# r

' V+ @8 @( _4 m& w  其中A为位带区地址,n为该字节的第几位。
5 A+ X' ~: F* u: O- k* V% z4 v4 F- U8 a
* N4 H' W7 @( }: d3 U9 G
       这里再不嫌啰嗦地举一个例子:
4 l$ ~( F- X' Z       1. 在地址 0x20000000 处写入 0x3355AACC4 Z2 D  s6 {) Y2 m  E* [
       2. 读取地址0x22000008。本次读访问将读取 0x20000000,并提取比特 2,值为 1。! E$ d& K; N0 l+ Y$ O5 I* _& {
       3. 往地址 0x22000008 处写 0。本次操作将被映射成对地址 0x20000000 的“读-改-写”操作(原子的),把比特2 清 0。4 @4 ~+ {4 j, }2 j( k
       4. 现在再读取 0x20000000,将返回 0x3355AAC8(bit[2]已清零)。
2 y+ m% t! ^3 c$ G8 v; V+ X6 n; i
  k% o" I+ T6 i
5 U3 X; V$ g5 t4 D- I' A- r1 ?  A
  注:如果用到位带操作,可以把各个引脚进行位带宏定义,封装在一个头文件里,方便使用引脚。0 x$ z7 v8 e& N* b, r
$ a7 a! G; b& |; ~) Z- C
/ M) _$ N6 B% C/ h8 d. b
二、中断* I! w$ \# q9 m5 q
: f/ e# S! L2 e7 g! [# E
* j) [/ Z2 k0 [7 M
  中断其实就是当CPU执行程序时,由于发生了某种随机的事件(外部或内部),引起CPU暂时中断正在运行的程序,转去执行一段特殊的服务程序(中段子程序)。下面是中断的示意图。( M5 ]; n& D" d! {0 Z
. M4 f/ d3 x1 b8 p* {
$ b$ k+ s) y* Z3 r
部分中断可屏蔽,部分中断不可屏蔽,每个中断通道都具备自己的中断优先级控制字,分别控制抢占优先级和响应优先级。只有当抢占优先级相同时,响应优先级高低决定哪个中断被处理(响应式优先级的高低没法中断正在执行的中断程序)。9 ]1 _7 S0 [. W+ m4 A

' U4 R5 ~4 i" z, A' u# {
$ ^) B2 U6 v, T' v
  stm32中的NVIC(嵌套向量中断控制器)属于内核的一个外设,控制着芯片的中断相关功能。
/ c9 `; n, ^0 y: T# C. {& Q
& g3 H$ K" V" w3 s& }: O( n) P
0 K2 K/ k5 H  `
  注:中断和事件的区别:! u" e/ w) m3 ]+ P

/ V) a5 G% n# w* ~3 b% Y
- [, J/ W. k  z5 [4 m% P4 |
  可以这样简单的认为,事件机制提供了一个完全有硬件自动完成的触发到产生结果的通道,不要软件的参与,降低了CPU的负荷,节省了中断资源,提高了响应速度(硬件总快于软件),是利用硬件来提升CPU芯片处理事件能力的一个有效方法。% D/ l- |0 W7 g. ~8 u2 f, Q- E
+ U' g/ F& w' k! G- ^+ S
8 j8 ?' X$ r& C; B% l6 ~! w

- k+ Y& O7 O6 U$ C' j+ |/ C1 O8 D

) s. ^; m! P/ e三、printf重定向
, V- Q% x5 y" c& d0 b
' e- d0 d0 p/ f9 ~! h6 u! d
! Q1 i2 v: H& r) D3 O' }
  我们知道C语言中printf函数默认输出设备是显示器,如果要实现在串口或者LCD上显示,必须重定义标准库函数里调用与输出设备相关的函数。一般是在fputc函数里把输出对象改为指向串口或者LCD,这一过程叫做重定向。
0 l! o7 o( D3 |3 p: Q9 B6 Q( g
1 C& ^2 d  x. H6 |: z4 i, [( m

2 U9 ?5 A( L2 E& X& f9 Q四、随机数发生器RNG
& S! I) Q/ C" b
) a# y5 p1 v. r% c/ k+ f: k
( X, m# [+ G- ~
  STM32F4芯片内部含有一个硬件随机数发生器(RNG),RNG处理器是一个以连续模拟噪声为基础的随机数发生器,提供了一个32位的随机数。使能后,需要检查标志位,判断其是否稳定,稳定后才能使用。& i4 s7 W7 l9 L8 i6 C, D
) f, B, \: d3 h# \% H4 ]
五、AD/DA7 M4 G/ N$ s0 x* s- k$ u
% @+ |/ ?+ b7 K5 ~$ o
2 |2 ]' Z6 Q9 V. k- x
  STM32的ADC模块,请允许我用如此通俗的语言:普通话  来介绍STM32ADC模块的特色# Q1 `; f" b1 r4 v8 V9 P' y

1 @9 B1 A% M4 o0 D7 A

4 B9 N% U# U. N( c5 G) Y! S! p( x      1、1MHz转换速率、12位转换结果(12位、记住这个12位哈、因为2^12=4096 ,也请记住4096哈)
2 ~1 v8 D. W7 x% J. l% y
( M; P* A- `& }/ }6 \! x

" `7 h8 a3 y& ^' X+ A+ |           STM32F103系列:在56MHz时转换时间为:1μs% P2 C3 Y+ R( l9 K6 R. n
6 u! b3 G0 R1 f9 s7 M$ X8 A# `( f
' H* F8 [& Y, X' T) s
                                         在72MHz时转换时间为:1.17μs
0 F4 k% t$ ?5 q0 Y1 p
" _( X& M8 o" H9 w' |, P  k. }+ h5 Y
6 T% g* M8 E+ |/ n4 d& H
      2、转换范围:0~3.3V  (3.3v---->当你需要将采集的数据用电压来显示的话:设你采集的数据为:x[0~4095],此时的计算公式就为:(x / 4096) * 3.3))
8 G% Z* c3 J% Q7 y) P# X
* n# A+ O& Z7 s5 ?$ Q* n2 E
; K  M- ^9 v( A  _
      3、ADC供电要求:2.4V~3.6 V(可千万别接到 5V 的石榴裙子底下呀)0 }% W. _3 F" P6 Z! i+ N4 a4 f$ o

/ o' g- ]1 @8 T" I# C
9 _7 s$ @0 ]; F6 ^5 [3 P6 {
      4、ADC输入范围:VREF-≤ VIN ≤VREF+ (VREF+和VREF-只有LQFP100封装才有)
% c. n- t  D% \  K6 h" v) I% P9 I  e* m+ {

# q) C8 d# c0 e; F      5、双重模式(带2个ADC的设备): 8种转换模式; ?6 D+ V- e" Q9 `' U
# X5 v+ H0 K9 I+ D  R1 Q: ?) T6 F; M
; E. b/ W! Q4 Z& A& E2 Y
      6、最多有18个通道:16个外部通道,2个内部通道:连接到温度传感器和内部参考电压(VREFINT = 1.2V)。通道可以分为规则通道和注入通道,其中规则通道组最多有16路,是一种规规矩矩的通道,具有DMA功能,而注入通道组最多有4路,转换过程中可以中断,还可以在规则通道转换过程中插队。/ J9 k- e* {. R2 a- ^

$ Z+ {8 w" A- O# C, ^1 t

7 U: z% D! n* v* F' D  其转换步骤如下:
7 C1 X1 v8 }) e+ _3 Y6 i使能端口时钟和ADC时钟
# K# z" p& j. {" Q设置ADC通道控制器CCR(ADC模式(独立、双重、三重)、输入时钟分频等)
7 G8 j4 Z( T4 J4 u/ R) l) _3 L初始化ADC(分辨率、转换模式(单次、连续)、数据对齐方式等)' u. M% w4 A& D- m6 B" N
开启ADC& ~1 I+ K( t; c/ V
读取ADC转换值$ Y# O4 `$ o+ t

$ Y9 e# G" e. N# }: O  S' U  测交流电信号要把交流电分压到5V 以内,再把负半周提升到零点以上,用运放做一个加法器(有专用交流电检测用的高精度运放,好像是MCP的),把零点抬高到2.5V,这样最低点也大于零,最高点不超过5V ,再用单片机在交流电一周期内采40个点,存入内存,计算出各离散值的均方根就是交流电的有效值。
6 g4 c# _7 }6 \( Z
; g5 s5 @, b6 Q* w% [
! h4 ~9 _' S: l% s7 U
  或者把交流信号经(电压跟随器 +  全波整流 ),将负半周期信号反转到正半轴,得到半波交流信号,再用ADC进行测量。
2 n) \% ]# a7 s$ I3 L9 q
0 l2 t) N' q# w4 g+ V2 ]" D

1 Y9 m" c7 |+ @  我们来看看STM32之DAC的Resume(简历简介):# V$ ]& W/ o/ n3 D9 b  k3 S
% [* J' N9 F- ]7 t( Q, s6 W! W7 g

9 W1 u2 b5 q& M4 G2 [   ● 2个DAC转换器:每个转换器对应1个输出通道
, K) F8 U, \/ e& Z' P
! Z  a  @2 y& _. m8 C- y

' U# N4 h+ K8 M% Q$ w! ~2 h' \4 L   ● 8位或者12位单调输出) f( p( t- K2 [7 x
1 `- w' `6 Q4 ?, C  H

- y" d/ g% ?4 z, _9 }7 p   ● 12位模式下数据左对齐或者右对齐% ?1 U. R! D& P- o

( j! B* L' }0 g8 Q
( g& J+ J3 x* r/ n
   ● 同步更新功能$ E$ P# u$ z, A: f# E6 O( ~
. \9 x5 F- n/ G! I7 p
  Y. p# Z7 A0 j2 s5 X" E% w
   ● 噪声波形生成
2 ]2 d; C" W! t
# _1 Q: ?  m/ [2 L' q4 x$ l
: r' P2 w; W/ e! j- S
   ● 三角波形生成1 S6 t9 M& v! D" `1 b# Y2 Z* Z3 `
+ x1 T- V% q( Q- n

" m) Y0 F7 K/ K6 F4 a9 L' r$ `4 p   ● 双DAC通道同时或者分别转换
2 F( r! C2 l: f3 y2 C, a, O. m, M4 f- w. k! J( M% W

; V* ~7 _* T( u: S2 p8 Y: _6 ~   ● 每个通道都有DMA功能
. p& F0 ~6 A: L0 y1 x
" X& ~& a9 q, y0 o' F( v$ i, {4 g

3 m6 e: L$ m7 D- v% t# a; l   ● 外部触发转换$ Q" e6 y5 O- o# n! x" K, t: L; Y

( e% N8 l* f! h% ]  I

7 m0 m2 n0 \5 t$ n' ?   ● 输入参考电压VREF+   # |8 v5 ^& }4 d$ M1 R

0 m2 U* h: r. Q+ V' G* Y0 t4 L
0 Q5 s, c4 i. H2 u$ P' g& [# l
  注:PWM+RC滤波可以模拟DAC的输出方式。
! Z! _; R7 `2 p; S# T
; F& P6 `$ w9 K0 K9 x
" t9 r2 D( O; }
  在对DAC的输出频率要求不是太高的情况下,我们一般可以采用PWM+二阶RC滤波来模拟DAC,进行输出。PWM的占空比来模拟幅值,二阶RC低通滤波电路用来截止谐波(一般只考虑基波即可),通过直流,具体详情如下:. u3 ^3 |% e/ u8 K6 D: v0 J

. g6 Q3 t- W. u; P

, c1 R$ b4 w6 y8 `: O1 a7 h        在8位分辨条件下,我们一般要求1次谐波对输出电压的影响不要超过1个位的精度,也就是3.3/256=0.01289V。假设VH为3.3V,VL为0V,那么一次谐波的最大值是2*3.3/π=2.1V,这就要求我们的RC滤波电路提供至少-20lg(2.1/0.01289)=-44dB的衰减。STM32的定时器最快的计数频率是168Mhz,部分定时器只有84MHz,以84M为例,8为分辨率的时候,PWM频率为84M/256=328.125Khz。如果是1阶RC滤波,则要求截止频率为2.07Khz,如果为2阶RC滤波,则要求截止频率为26.14Khz。
- o& _% U  `$ D0 M( T5 w3 ~! N! D2 V) @: V2 X: {  K

- m  f3 c. J) P1、PWM频率为328.125Khz,那么一次谐波频率就是328.125Khz;
: a( r3 A- L& l+ N$ F2、1阶RC滤波,幅频特性为:-10lg[1+(f/fp)^2];fp为截止频率。* N& T' j+ G4 N0 b
所以对一阶滤波来说,要达到-44dB的衰减,必须-10lg[1+(f/fp)^2]=-44; 得到f/fp=158.486,即fp=328.125/158.486=2.07Khz。
: _8 W: t( |( ^, G; c, W3、2阶RC滤波,幅频特性为:-20lg[1+(f/fp)^2];fp为截止频率。
4 {' r5 @4 t9 f( C所以对二阶滤波来说,要达到-44dB的衰减,必须-20lg[1+(f/fp)^2]=-44; 得到f/fp=12.549,即fp=328.125/12.549=26.14Khz。) y; h: s2 h2 e3 d
  A! p% L& [3 u

8 o+ P2 f5 C8 A9 Y/ \  得到截止频率以后,我们可以紧接着求出R、C的值。如下图所示,R35*C68=R36*C69,fp=1/2πRC。* v, h- u6 f( O) f8 [
5 D( R5 B; E- K# o

- u& r7 A' k0 B5 b5 h$ D' y# w
/ |1 u2 }2 p' \# a& ]5 @% m" h3 g六、DMA
4 z2 @. j: t0 R4 D8 q- f$ L$ v4 U+ T5 ^7 }
7 N4 k% Z: Z+ [3 R
  DMA,全称为:Direct Memory Access,即直接存储器访问。DMA传输方式无需CPU 直接控制传输,也没有中断处理方式那样保留现场和恢复现场的过程,通过硬件为RAM 与I/O设备开辟一条直接传送数据的通路,能使CPU 的效率大为提高。( @" ]5 [# G0 G' ]8 h) x% D5 r' I
; M0 y9 @: G9 q2 _9 @9 |1 Q
) t$ [* s* X5 X& g
       STM32F4中 有两个DMA,每个DMA控制器对应8个数据流,每个数据流又对应8个通道,其映射图如下图所示。DMA挂载的时钟为AHB总线,其时钟为72Mhz,所以可以实现高速数据搬运。4 r$ o2 R- H( F- x, m9 F% v8 v: g" n
3 Z/ e& |6 Z5 l8 f/ x1 |

& l! _. O# v  p, z* M7 ~, W' y6 Q      DMA的结构框图如下图所示,可以看出DMA各数据流需要仲裁优先级,且拥有FIFO先进先出缓存区(解决目标地址和原地址数据宽度不一致的情况)。
' g- b) }$ s# s8 b. m1 @
6 H: V2 \- w/ o2 u! i七、高性能计算能力) o5 h( U& N6 s  L1 e: y$ q7 d

7 X# g% w7 f) t1 Y

# V6 G7 Y6 u8 Z9 Y( W- \" B* J3 H  如下图所示,stm32F4自带DSP处理器,我们可以采用DSP库函数进行浮点运算等计算问题。
* [) O/ X  K: T' D1 t* t# ^( ~
+ n! E* P3 e; S3 S/ X6 o* W  我们平常所使用的CPU为定点CPU,意思是进行整点数值运算的CPU。当遇到形如1.1+1.1的浮点数运算时,定点CPU就遇到大难题了。对于32位单片机,利用Q化处理能发挥他本身的性能,但是精度和速度仍然不会提高很多。
4 f; s5 f, i% R1 q, n8 R/ u4 w& j3 R) C7 Q

/ e+ P( ^$ O8 D" x  现在设计出了一个新的CPU,叫做FPU,这个芯片专门处理浮点数的运算,这样处理器就将整点数和浮点数分开来处理,整点数交由定点CPU处理而浮点数交由FPU处理。我们见到过TI的DSP,还有STM32F4系列的带有DSP功能的微控制器。前者笔者没有用过,不作评论,而后者如果需要用到FPU的浮点运算功能,必须要进行一些必要的设置。
9 E5 p+ y8 x) g. j4 W( C4 k1 G3 ~& Z/ q+ d+ [

8 G4 e$ ?' d' S
& U. p& ]' [& z2 B% o$ {八、加密
' l6 K+ R4 ]3 F4 f8 L9 H! Q" N. H4 p, o+ J
/ q0 A7 F; s" {+ w+ n* F
  采用加密处理器CRYP,下面是CRYP的结构框图。  L. [! B. c2 a8 d: R

  G. H+ `! ?4 t- g

% A4 Z, o6 E" d# v* B+ Q+ N  加密算法有AES加解密算法、DES/TDES加解密算法等( I/ q' n9 m+ Z* M  C' e  w' `# I

5 W' y' W7 P, k/ H( e9 N: h. O( f
九、ART加速
: c0 y  J# y7 m7 k1 e/ [8 t, s/ N1 R% D: A+ C) S) m2 e, S, M& h
9 A8 k1 Q" ?4 K+ z$ K) T1 o& ?
  由于生产工艺的限制,当CPU主频显著提高时,Flash的存取速度却只能处于一个较低的水平。6 c# S9 l6 ?. c6 a8 S) }- U
STM32F4有存储器加速器(ART),可以使 CPU 频率高达 168 MHz 时在闪存中以 0 个等待周期执行程序。其秘密在于,STM32内部的Flash我记得是128bit的。这样每次读取时ART会把后面3条指令放到队列里。而Flash等待为5WS的话,每执行4条指令则必须停一次,再继续执行后4条指令。反正是性能跟同频的X86差不多顶个70%的样子(指Dothan处理器,纯逻辑运算)。
1 j' B4 U8 K) v: T) p' T. E* ~
" _+ V# |, p) h! E& z. p) ^

' [' F7 R9 g/ C' _: Y; y  N超频我最高测过250MHz,还算比较稳定,结果没出错。再高结果就不对了。7 F$ L7 c  s7 w* c' Z4 T
; N, ]7 G) \- X% s4 w

( n2 j3 e- z: U: V4 R

8 ?- z/ O/ x4 w1 M, o转载自:angengguo7895* X6 {" m1 t1 T/ k% m7 x* d
- B# C& J9 @6 J/ y; z1 @
5 g& j& R  `, t! [5 G' j. o! s
如有侵权请联系删除
