基于STM32F1识别以及编程时容量经验分享

攻城狮Melo · 2023-05-14T10:25:42+00:00

STM32F1系列产品识别 & I9 Z/ |& c1 l5 x8 d4 w, I3 g例如：STM32F103VET69 V, R1 }3 r+ {. t4 ^, z STM32代表ARM Cortex-M内核的32位微控制器。0 ?$ `4 X; p$ _% V# u; C: V5 M # n; C( W+ f" P* C, U1、”F”那一位指的是产品类型，通用型----”F”,超低功耗型----L。. t3 B- d. U. c5 k # A# w1 B; G9 [ $ w4 Q8 C( m% _0 c- W" ^4 L T / V" |* H( g! ~4 K9 l8 z2、”103”那位指的是产品子系列，101= 基本型，102 = USB基本型、USB 2.0全速设备，103 = 增强型，105或107 = 互联型; STM32F103资源：一路CAN2.0B，最大1MBFlash、96KB SRAM，72MHZ主频，SDIO。 ( h* d8 Z2 ^5 ^" j \ 5 H( d5 z9 O! ]8 W4 C3、”V”那位指的是引脚数目，T=36脚，C=48脚，R=64脚，V=100脚，Z = 144脚。' E4 `2 Y& e1 B3 }! a " @" r* O) T, }' h* D 4、”E”那位指的是FLASH的大小，4=16K，6=32K(RAM=10K)，8=64K(RAM=20K)，B=128K(RAM=20K)，C=256K(RAM=48K)，D=384K(RAM=64K)，E=512K(RAM=64K)，F=768K(RAM=96K)，G=1024K(RAM=96K).。& u$ k& Z) G1 I ' ^/ g- B/ U- a, q5、”T”那位指的是封装方式，H=BGA，T=LQFP，U=VFQFPN，Y=WLCSP64。 " O( k6 a e' l" q0 V0 @% `+ P+ [7 |- y- @* R8 X 6、”6”那位指的是温度范围，6=-4085摄氏度，7=-40105摄氏度。! O- _; j! i. F, X8 y/ [/ d$ w! Z % X: [0 [8 `5 Y/ I1 i: i& g) d综上，STM32F103VET6这款芯片为：100引脚、512KFlash 、64kSRAM、LQFP 封装、32位 Cortex内核。; l+ A% ?1 Q5 ]! s, H # J- q. t1 p' t7 Q, u5 w0 a ] ; ~& N6 p) X! P" @* _ 编程时容量识别 ; b1 F2 ]5 P6 Z2 w3 n' X& K" l: V . P: J! }, H' T, `0 Q 低密度----Flash容量范围在16~32Kb;, k1 y; h# f( C: | 中密度----Flash容量范围在64~128Kb; - K5 L ]+ G5 U, W# y高密度----Flash容量范围在256~512Kb;% v4 {0 X1 t ]. w8 M XL密度----Flash容量范围在768Kb~1M;2 S0 C P* o* U" L# \+ O* N" H, t ———————————————— & [& p3 M5 [& I w5 g0 m& C* J版权声明：扰动欧几里得空间5 V! U+ }: x4 E1 j7 v 如有侵权请联系删除 8 O- ~" P6 g, X8 Z ' a% p! @& w- c. W9 m5 M" i3 V" X2 O( P% Q" @ - a; _" j- C9 L- _; z

[复制链接]

攻城狮Melo 发布时间：2023-5-14 18:25

技术帖
文章封面:
文章简介:	STM32F1系列产品识别以及编程时容量识别

STM32F1系列产品识别
例如：STM32F103VET6
STM32代表ARM Cortex-M内核的32位微控制器。

1、”F”那一位指的是产品类型，通用型----”F”,超低功耗型----L。

2、”103”那位指的是产品子系列，101= 基本型，102 = USB基本型、USB 2.0全速设备，103 = 增强型，105或107 = 互联型; STM32F103资源：一路CAN2.0B，最大1MBFlash、96KB SRAM，72MHZ主频，SDIO。

3、”V”那位指的是引脚数目，T=36脚，C=48脚，R=64脚，V=100脚，Z = 144脚。

4、”E”那位指的是FLASH的大小，4=16K，6=32K(RAM=10K)，8=64K(RAM=20K)，B=128K(RAM=20K)，C=256K(RAM=48K)，D=384K(RAM=64K)，E=512K(RAM=64K)，F=768K(RAM=96K)，G=1024K(RAM=96K).。

5、”T”那位指的是封装方式，H=BGA，T=LQFP，U=VFQFPN，Y=WLCSP64。

6、”6”那位指的是温度范围，6=-4085摄氏度，7=-40105摄氏度。

综上，STM32F103VET6这款芯片为：100引脚、512KFlash 、64kSRAM、LQFP 封装、32位 Cortex内核。

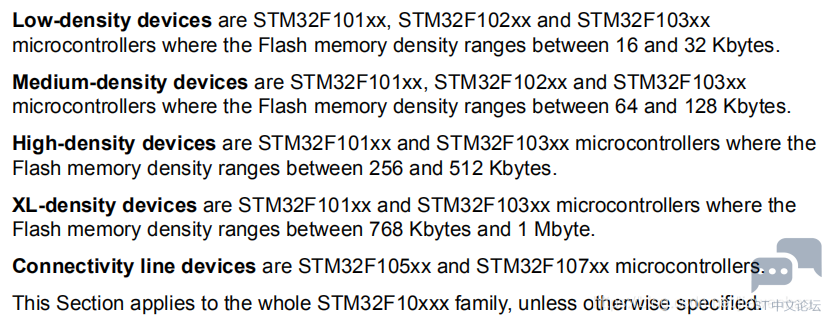

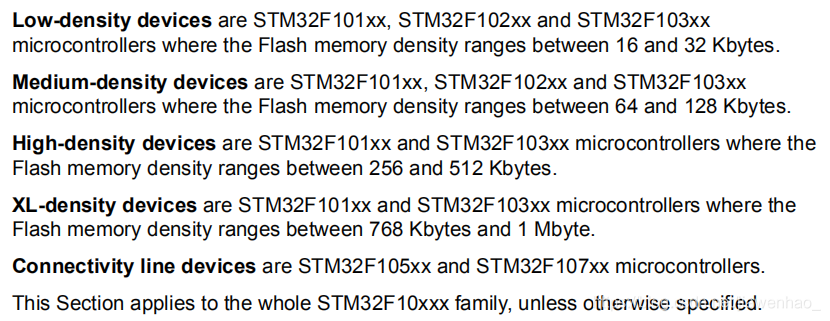

编程时容量识别
