基于STM32 PWM配置经验分享

[复制链接]
攻城狮Melo 发布时间:2023-6-14 10:42
本文主要介绍通过CubeMX对STM32G070CBT6进行配置生成PWM波,内容包括PWM的基本概念、PWM的应用、PWM产生的方法、STM32 PWM波配置详解。1 K( n  O6 N8 d) m/ \
' P9 F7 n, O: u1 ]; w
1、PWM

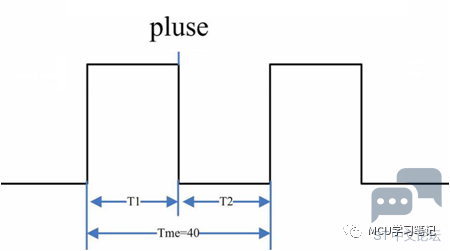

   PWM,英文名Pulse Width Modulation,是脉冲宽度调制缩写,也就是一种周期一定而高低电平可调的方波信号,在一个信号周期中,高电平持续时间的为T1,低电平持续时间的为T2 。
占空比:在一个信号周期中,高电平持续时间与信号周期的比值,即T1/Time。比如,Time=40,T1=20,则占空比=20/40=50%,即方波信号的占空比就是50%.
% {$ r/ ^- O/ B2 a# [6 X
: h. Z  U' |* d5 t

' D" |3 {# u7 }  H$ o5 t! z% r
   当输出脉冲的频率(周期的倒数)一定时,输出脉冲的占空比越大,其高电平持续的时间越长,只要改变T1和T2的值,即改变波形的占空比,达到PWM脉宽调制的目的。
. W' n& h4 H/ a- m& }5 O4 t5 f
2、PWM应用, F5 R$ U& {4 [" n$ o
2.1 LED调光灯  交流调光电路,高电平占多一点,也就是占空比大一点亮度就亮一点,占空比小一点亮度就减弱,前提是PWM的频率要大于我们人眼识别频率(交流调光电路,高电平占多一点,也就是占空比大一点亮度就亮一点,占空比小一点亮度就减弱,前提是PWM的频率要大于我们人眼识别频率,要不然会出现闪烁现象。),要不然会出现闪烁现象。
" Q  j% s  N* a! Z- s: f7 H8 x" D0 K' y4 A+ v! F; h
$ a* I2 U3 l4 [" D4 a+ e
2.2 PWM对电机转速的控制' b3 U& I% s- a- H# v
调节占空比可以实现不同电压的输出,实现对电机转速的调节。对于直流电机来讲,电机输出端引脚是高电平电机就可以转动,当输出端高电平时,电机会转动,但是是一点一点的提速,在高电平突然转向低电平时,电机由于电感有防止电流突变的作用是不会停止的,会保持这原有的转速,以此往复,电机的转速就是周期内输出的平均电压值,所以实质上我们调速是将电机处于一种,似停非停,似全速转动又非全速转动的状态,那么在一个周期的平均速度就是我们占空比调出来的速度了。在电机控制中,电压越大,电机转速越快,而通过PWM输出不同的模拟电压,便可以使电机达到不同的输出转速。当然,在电机控制中,不同的电机都有其适应的频率 频率太低会导致运动不稳定,如果频率刚好在人耳听觉范围,有时还会听到呼啸声。频率太高时,电机可能反应不过来,正常的电机频率在 6-16kHZ之间为好。& W9 l2 y! Q+ }

, `5 N$ s8 n, c( _8 L+ u- X
# U. a9 a8 R* u- v2 |
2.3 PWM对舵机的控制! s, `+ K" x; S
舵机的控制就是通过一个固定的频率,给其不同的占空比来控制舵机不同的转角。舵机的频率一般为频率为50HZ,也就是一个20ms左右的时基脉冲,而脉冲的高电平部分一般为0.5ms-2.5ms范围,来控制舵机不同的转角。500-2500us的PWM高电平部分对应控制180度舵机的0-180度。# H6 G$ w  O  X' k( A- ]5 f
6 T' y+ B' h( A& ^/ p
3、如何实现PWM信号输出
  实现PWM信号输出有两种方式可实现:
     一是通过软件模拟实现PWM输出。如果对PWM频率要求不是很高的话,可以利用I/O口设置一些参数来输出PWM信号。因为PWM信号其实就是一高一低的一系列电平组合在一起。具体方法是通过定时器控制I/O的高低电平,对于你要求输出的PWM信号频率与你的定时器一致,用定时器中断来计数,通过调整计数值来改变占空比,当然如果要求不高也可以通过软件延时来实现。
   二是可以直接通过芯片内部模块输出PWM信号,前提是这个I/O口要有集成模块,只需要配置好频率和占空比,简单几步就好了。这种自带有PWM输出的功能模块在程序设计更简便,同时数据更精确。
! F# Q: D5 I  l5 E5 `: I
4.STM32 PWM 配置详解
( p8 H3 d7 f2 y# A
     STM32的通用定时器都具有生成PWM波的功能,PWM波可以输出到定时器的通道引脚,也可以不输出到引脚。本文就以定时器TIM3为例,详细说明使用TIM3输出PWM波。STM32 PWM 配置分为基础配置和定时器相关配置。! w. E7 R, `% H& n1 t0 f9 a" ]
4.1 基础配置
     首先配置PF0和PF1为外部晶振的输入和输出引脚,基础配置主要是STM32时钟配置,如下图所示。设置HSE时钟为8MHz,设置HCLK为50MHz,并将总线定时器时钟频率和总线时钟都设置为50MHz。这样设置是为了方便计算定时器的预分频系数和输入时钟信号频率。
5 @, O6 ?2 Q. A/ v" \7 j  \) I: _
9 B# T/ D$ }2 u. a& C
4.2 TIM3定时器配置

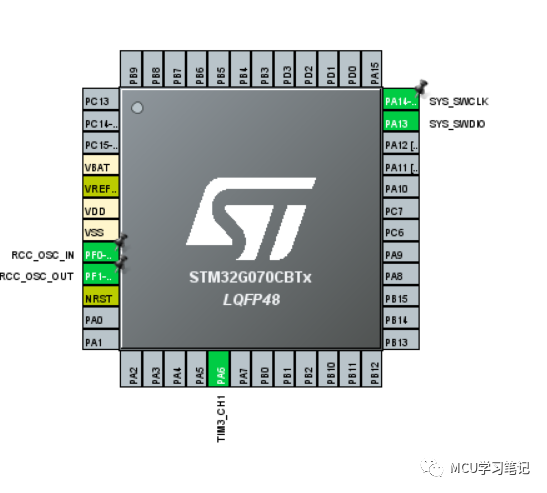

    定时器TIM3的配置主要包括模式和参数设置。其中模式设置界面如下图所示,时钟源选择内部时钟时钟源;TIM3有四个通道,这里使能通道1,选择工作模式为PWM Generation CH1,此时,引脚PA6自动设置为复用引脚TIM3_CH1,如下图所示。4 F2 x8 D: e# o, b/ `- g
6 ~) w! F2 s% m' E; _: f
% }- y/ z' J/ z
) R' e# Y# X3 x& R% |- o6 G
定时器TIM3参数设置,如下图所示:
1.Prescaler,预分频寄存器值,设置为4999,那么预分频系数就是4999+1.定时器使用内部时钟信号50Mhz,经过预分频后进入计数器的时钟频率就是fclk_cnt=50*10^6/(4999+1)=10Khz.
2.计数模式选择递增计数。
6 o# p) L4 n2 ^4 _" ?
3.counter mode计数周期ARR值,设置为199,那么一个计数周期就是
Tarr=(1+199)/(10*10^6)s=20ms.
4.内部时钟分频,选择Disable,表示不分频。即CK_PSC为=fclk_cnt。
5.自动重载预装载,设置为disable,设置的新的ARR值立即生效。
6.pulse,PWM脉冲宽度,这里设置50,因为计数器的时钟频率为10KHZ,所以脉冲宽度就是5ms。需要注意脉冲宽度小于ARR。
/ A/ l, T' K; }3 \7 l
/ ?8 ^/ a* g+ a, {# S- Y

$ t; n* X1 X& Z0 c2 Q0 M; w
最后开启定时器TIM3的中断。& R  x! P: z2 s% ^3 q; r/ Q

( A' |9 _0 |# `' {  E
3 R$ v$ Y) i8 C& ^( H' {& g
7 y3 s7 |' P2 D4 S2 ]
5.主程序
要启动定时器3的PWM输出,还需要在mai函数中先执行HAL_TIM_Base_Start_IT(&htim3);启动定时器3,然后执行函数HAL_TIM_PWM_Start_IT(&htim3,TIM_CHANNEL_1);启动CH1的PWM波输出

# V" m. d! Z) l: S
% C' X7 ?6 ~/ k; l% R
     构建项目后,将其下载到开发板上运行,通过示波器观察PA6引脚波形如下图所示:可以看到经过以上配置,在PA6上输出量一个周期为20ms,高电平脉冲宽度为5ms的固定占空比的PWM波。

& G5 U- L! r# B0 t& b  `
- {, i$ q, y6 w8 e

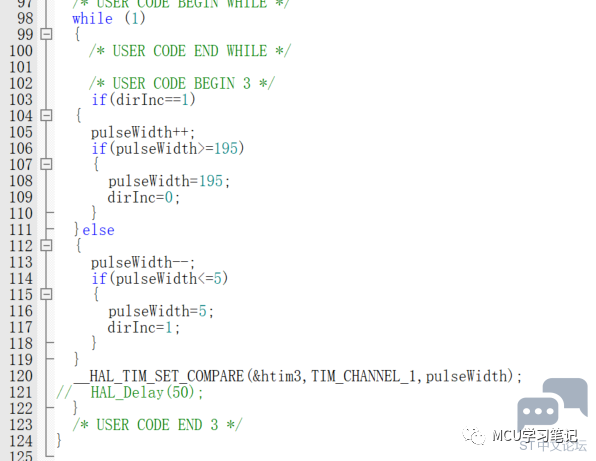

当然在实际应用时,通常占空比是随着控制的要求而实时变换的。在程序要动态改变PWM波的占空比,就需要修改寄存器TIMx_CCR1的值。使用宏函数__HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,pulseWidth);可以设置CCR值。其中第一个参数为定时器对象指针,第二个参数为定时器通道,第三个参数为需要的CCR值。如下图所示,在main函数while循环中加入一代码,即可实现占空比可调。

* n' A& J! h. p: [
: h- b8 _8 i) U, A

4 D: \3 A/ N* s: p
转载自: MCU学习笔记
如有侵权请联系删除
