CAN基础知识介绍文中介绍了CAN协议的基础知识,以及STM32F4芯片的CAN控制器相关知识,下面将通过实例,利用STM32CubeMX图形化配置工具,来实现CAN通讯的环回测试
1. STM32CubeMX配置

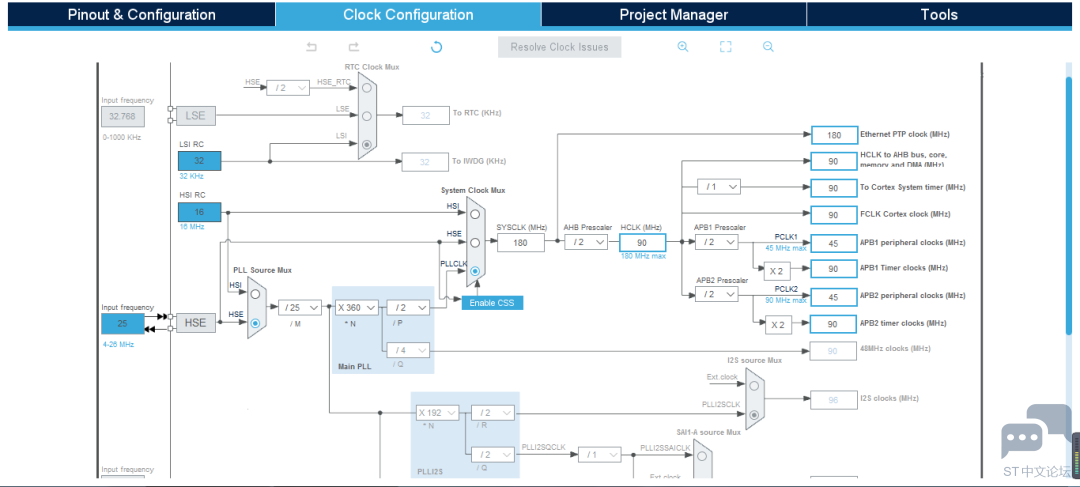

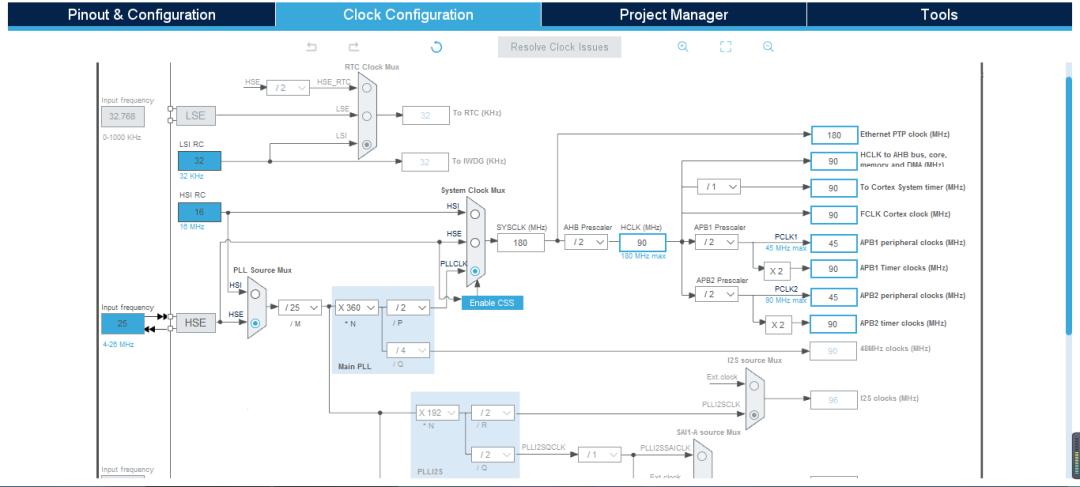

⏩ CAN是挂载在APB1总线上,设置PCLK1时钟频率到最大45MHz

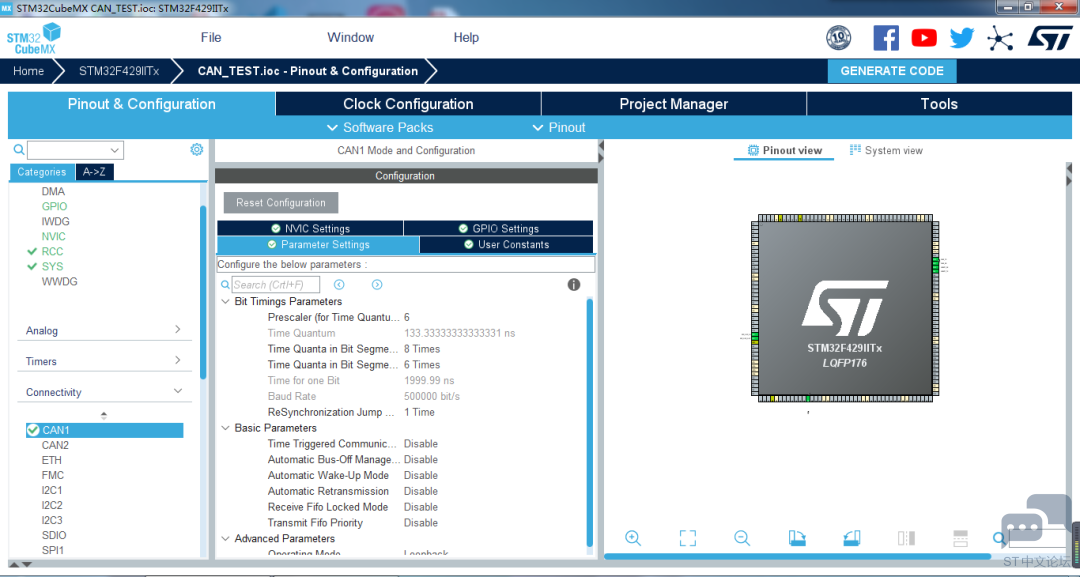

⏩ 激活CAN1,配置位时序参数,其他基本参数以及工作模式(此处设置为Loopback环回模式)
CAN波特率的计算公式:只需要知道BS1和BS2的设置,以及APB1的时钟频率,就可以方便的计算出波特率。比如设置TS1=8、TS2=6和BRP=6,在APB1频率为45Mhz的条件下,即可得到CAN通信的波特率=45000/6/(8+6+1)=500Kbps
⏩ 激活USART1作为调试串口,配置相关LED对应的GPIO引脚作为指示灯
2. MDK-ARM编程
2.1 几个重要的结构体
⏩ 主控寄存器 CAN_MCR:负责管理 CAN 的工作模式
- typedef struct
- {
- uint32_t Prescaler; /* 配置 CAN 外设的时钟分频,可设置为 1-1024*/
- uint32_t Mode; /* 配置 CAN 的工作模式,回环或正常模式 */
- uint32_t SyncJumpWidth; /* 配置 SJW 极限值 */
- uint32_t TimeSeg1; /* 配置 BS1 段长度 */
- uint32_t TimeSeg2; /* 配置 BS2 段长度 */
- FunctionalState TimeTriggeredMode; /* 是否使能 TTCM 时间触发功能 */
- FunctionalState AutoBusOff; /* 是否使能 ABOM 自动离线管理功能 */
- FunctionalState AutoWakeUp; /* 是否使能 AWUM 自动唤醒功能 */
- FunctionalState AutoRetransmission; /* 是否使能 NART 自动重传功能 */
- FunctionalState ReceiveFifoLocked; /* 是否使能 RFLM 锁定 FIFO 功能 */
- FunctionalState TransmitFifoPriority; /* 配置 TXFP 报文优先级的判定方法 */
- } CAN_InitTypeDef;
复制代码
⏩ 发送及接收头结构体:主要用于构造发送报文,以及接收报文。收发发文时,需要自定义头结构体变量
- typedef struct
- {
- uint32_t StdId; /* 存储报文的标准标识符 11 位,0-0x7FF. */
- uint32_t ExtId; /* 存储报文的扩展标识符 29 位,0-0x1FFFFFFF. */
- uint32_t IDE; /* 存储 IDE 扩展标志 */
- uint32_t RTR; /* 存储 RTR 远程帧标志 */
- uint32_t DLC; /* 存储报文数据段的长度,0-8 */
- FunctionalState TransmitGlobalTime;
- } CAN_TxHeaderTypeDef;
- typedef struct
- {
- uint32_t StdId; /* 存储报文的标准标识符 11 位,0-0x7FF. */
- uint32_t ExtId; /* 存储报文的扩展标识符 29 位,0-0x1FFFFFFF. */
- uint32_t IDE; /* 存储 IDE 扩展标志 */
- uint32_t RTR; /* 存储 RTR 远程帧标志 */
- uint32_t DLC; /* 存储报文数据段的长度,0-8 */
- uint32_t Timestamp;
- uint32_t FilterMatchIndex;
- } CAN_RxHeaderTypeDef;
复制代码
⏩ 过滤器结构体:STM32CubeMX不会初始化过滤器的相关内容,需要自己添加
- typedef struct
- {
- uint32_t FilterIdHigh; /*CAN_FxR1 寄存器的高 16 位 */
- uint32_t FilterIdLow; /*CAN_FxR1 寄存器的低 16 位 */
- uint32_t FilterMaskIdHigh; /*CAN_FxR2 寄存器的高 16 位 */
- uint32_t FilterMaskIdLow; /*CAN_FxR2 寄存器的低 16 位 */
- uint32_t FilterFIFOAssignment; /* 设置经过筛选后数据存储到哪个接收 FIFO */
- uint32_t FilterBank; /* 筛选器编号,范围0-27,CAN1是0-13,CAN2是14-27 */
- uint32_t FilterMode; /* 筛选器模式 */
- uint32_t FilterScale; /* 设置筛选器的尺度 */
- uint32_t FilterActivation; /* 是否使能本筛选器 */
- uint32_t SlaveStartFilterBank; /* CAN2起始过滤器组 */
- } CAN_FilterTypeDef;
复制代码
2.2 程序编写
⏩ 生成工程后,打开can.c文件,可见STM32CubeMX已经对位时序参数、其他基本参数以及工作模式进行了初始化。但是并没有初始化过滤器的相关内容,因此需要我们自己添加,并在CAN初始化时调用
- //下面的设置只使能了FIFO0,并不过滤任何消息
- void CAN_Filter_Config(){
- CAN_FilterTypeDef sFilterConfig;
-
- sFilterConfig.FilterBank = 0; //筛选器编号, CAN1是0-13, CAN2是14-27
- sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; //采用掩码模式
- sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; //设置筛选器的尺度, 采用32位
- sFilterConfig.FilterIdHigh = 0X0000; //过滤器ID高16位,即CAN_FxR1寄存器的高16位
- sFilterConfig.FilterIdLow = 0X0000; //过滤器ID低16位,即CAN_FxR1寄存器的低16位
- sFilterConfig.FilterMaskIdHigh = 0X0000; //过滤器掩码高16位,即CAN_FxR2寄存器的高16位
- sFilterConfig.FilterMaskIdLow = 0X0000; //过滤器掩码低16位,即CAN_FxR2寄存器的低16位
- sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0; //设置经过筛选后数据存储到哪个接收FIFO
- sFilterConfig.FilterActivation = ENABLE; //是否使能本筛选器
- sFilterConfig.SlaveStartFilterBank = 14; //指定为CAN1分配多少个滤波器组
-
- if(HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK)
- {
- Error_Handler();
- }
- }
复制代码
⏩ 编写发送和接收数据函数:此处将格式固定为标准数据帧,ID为12
- uint8_t CAN1_Send_Msg(uint8_t *msg, uint8_t len){
- uint16_t i = 0;
- uint32_t txMailBox;
- uint8_t send_buf[8];
-
- txHeader.StdId = 12;
- txHeader.ExtId = 12;
- txHeader.IDE = CAN_ID_STD;
- txHeader.RTR = CAN_RTR_DATA;
- txHeader.DLC = len;
-
- for(i = 0; i < len; i++)
- send_buf[i] = msg[i];
-
- if(HAL_CAN_AddTxMessage(&hcan1, &txHeader, send_buf, &txMailBox) != HAL_OK)
- return 1;
- return 0;
- }
- uint8_t CAN1_Recv_Msg(uint8_t *buf){
- uint16_t i = 0;
- HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &rxHeader, buf);
-
- if(rxHeader.IDE == CAN_ID_STD)
- printf("StdId ID: %d\r\n", rxHeader.StdId);
- else
- printf("ExtId ID: %d\r\n", rxHeader.ExtId);
-
- printf("CAN IDE: %d\r\n", rxHeader.IDE);
- printf("CAN RTR: %d\r\n", rxHeader.RTR);
- printf("CAN DLC: %d\r\n", rxHeader.DLC);
- printf("Recv Data: ");
-
- for(i = 0; i < rxHeader.DLC; i++)
- printf("%c",buf[i]);
-
- printf("\n");
- return rxHeader.DLC;
- }
复制代码
⏩ 默认Cubemx生成的代码并没有can start,没有调用HAL_CAN_Start(&hcan1) 来使能CAN,因此需要在CAN初始化代码中添加
- void MX_CAN1_Init(void){
- ......
- /* USER CODE BEGIN CAN1_Init 2 */
- CAN_Filter_Config();
- HAL_CAN_Start(&hcan1);
- /* USER CODE END CAN1_Init 2 */
- }
复制代码
⏩ 主函数main.c中,代码如下
- int main(void){
- HAL_Init();
- SystemClock_Config();
- MX_GPIO_Init();
- MX_CAN1_Init();
- MX_USART1_UART_Init();
- /* USER CODE BEGIN 2 */
- uint8_t ret,i;
- printf("CAN Testing....!\r\n");
- uint8_t txdata[8] = {76, 79, 79, 80, 66, 65, 67, 75};
- uint8_t rxdata[8];
- /* USER CODE END 2 */
- /* Infinite loop */
- /* USER CODE BEGIN WHILE */
- while (1)
- {
- HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_1);
- HAL_Delay(1000);
- printf("Start Send data...\r\n");
-
- ret = CAN1_Send_Msg(txdata, 8);
- if(ret == 0)
- printf("CAN Send success!\r\n");
- else
- printf("CAN Send failed!\r\n");
-
- CAN1_Recv_Msg(rxdata);
- printf("+++++++++++++++++++++++++++++++\r\n");
- /* USER CODE END WHILE */
- /* USER CODE BEGIN 3 */
- }
- /* USER CODE END 3 */
- }
复制代码
3. 下载测试

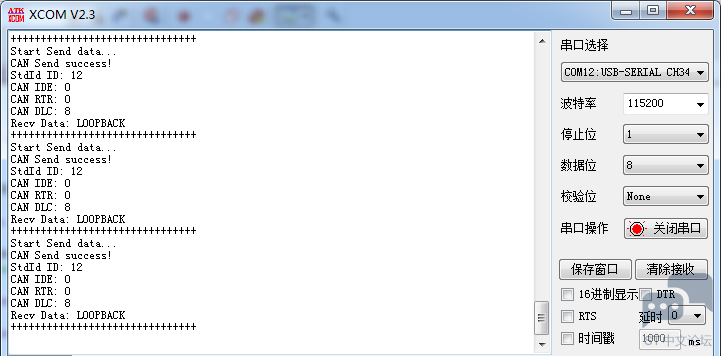

编译无误后下载到开发板,可以看到系统运行时D1指示灯不断闪烁,串口不断的打印CAN环回测试的数据
