基于STM32 DAC+TIMER+DMA经验分享

[复制链接]
攻城狮Melo 发布时间:2023-7-11 22:39
" f" c: n( G2 o# E1 d  L: s- v: m* n& F
现在有如下图所示的这样一个需求,希望使用STM32芯片来实现。
6 q: g, G2 _" d6 E9 [2 U1 r
横轴表示时间,纵轴表示电压【3.3v为限】,不同时刻的电压输出不一样、持续时间也不尽相同。
( F- u  A# f$ \8 Y9 N  F& L- y

: t( j! B( O, K
此问题源于某高校STM32学习时的习题,这里拿出来一起交流探讨下。方法不是唯一的,尤其基于不同STM32系列。这里尽量使用通用、常规的方法,算是抛砖引玉。
( R+ C4 F) ^, G
显然,我们可以考虑使用STM32的DAC加TIMER以及片内其它资源加以实现。
$ [0 l- y, Z  ~% M* s
对于这个实现我们可以分两种方式完成,每一种方式同时也体现不同难度。

+ }1 W  V. ?$ ]( h
我们可以考虑下面两种应用情形:
* M" w1 r4 G3 q3 h: d$ W. ~) g
第一种方式:MCU除了做这一件事外,还做点别的,比方做按键响应、ADC采样这些,整体上没有太复杂的功能和要求。【中断方式】
! h9 s& }8 O' v) e( {/ p
第二种方式:MCU的主要工作是别的而不再是这个输出了,要求该输出自启动后不再需要CPU的参与,即由相应外设自行完成。【DMA方式】
* o" u1 {* u' S2 A
对于第一种实现方式,我们可以用个TIMER作为时基,每到适当的计时点就通过TIMER中断及时修改DAC的输出值而改变输出电压。至于对DAC输出寄存器赋值,可以直接在定时器中断里操作,也可以先在定时器中断里设置标志位后在主循环里实现修改,可以灵活决定。显然,这样操作也不会影响其它按键处理、ADC处理等。该方式的实现就介绍到这里,重点聊聊第二种方式。

- A. i; ?/ U* k; h
对于第二种方式,显然不能使用中断,这里就得DMA出场了。因为人家要求该输出自启动后不再让CPU参与。这里有两个量都是变的,DAC的输出值在变,不同DAC输出所持续的时间也在变。这两个变量都需要DMA帮忙完成,显然DAC的输出需要使用TIMER事件来触发DMA,这里使用更新事件比较合理。那么,TIMER自身的数据更新又如何实现呢?我们可以考虑使用TIMER的比较事件来触发另外的DMA请求以更新自己。
4 ]. @8 @0 Q' t5 |. `' ^; a
下面我使用STM32F4系列芯片的TIM1及DAC来实现第二种需求。【当然,使用STM32其它系列,比如G4,H5,H7,U5等都可以】

% T% p2 @0 m$ L& M. [( }& o
TIM1的更新事件触发DMA,修改DAC的输出寄存器的值以改变输出。另外,选择TIM1通道1的比较事件触发DMA【哪个通道比较事件不重要,能触发DMA即可】,使用TIMER DMA Burst传输同时修改TIM1的ARR,RCR,CCR1三个寄存器的值,此处RCR始终用0值。因为这里要修改CCR1的值,RCR夹在ARR和CCR1寄存器中间,做Burst传输时RCR必须每次被使用。【这里CCR1的值其实也可以固定不变。我是每次取ARR的中间值作为CCR1的值,不是必须的。主要是考虑到有些应用场合可能需要动态修改CCR值,在此特意拓展下TIMER Burst传输的应用介绍。】
  y# {( }" n& v4 y7 F( s; @* p9 I

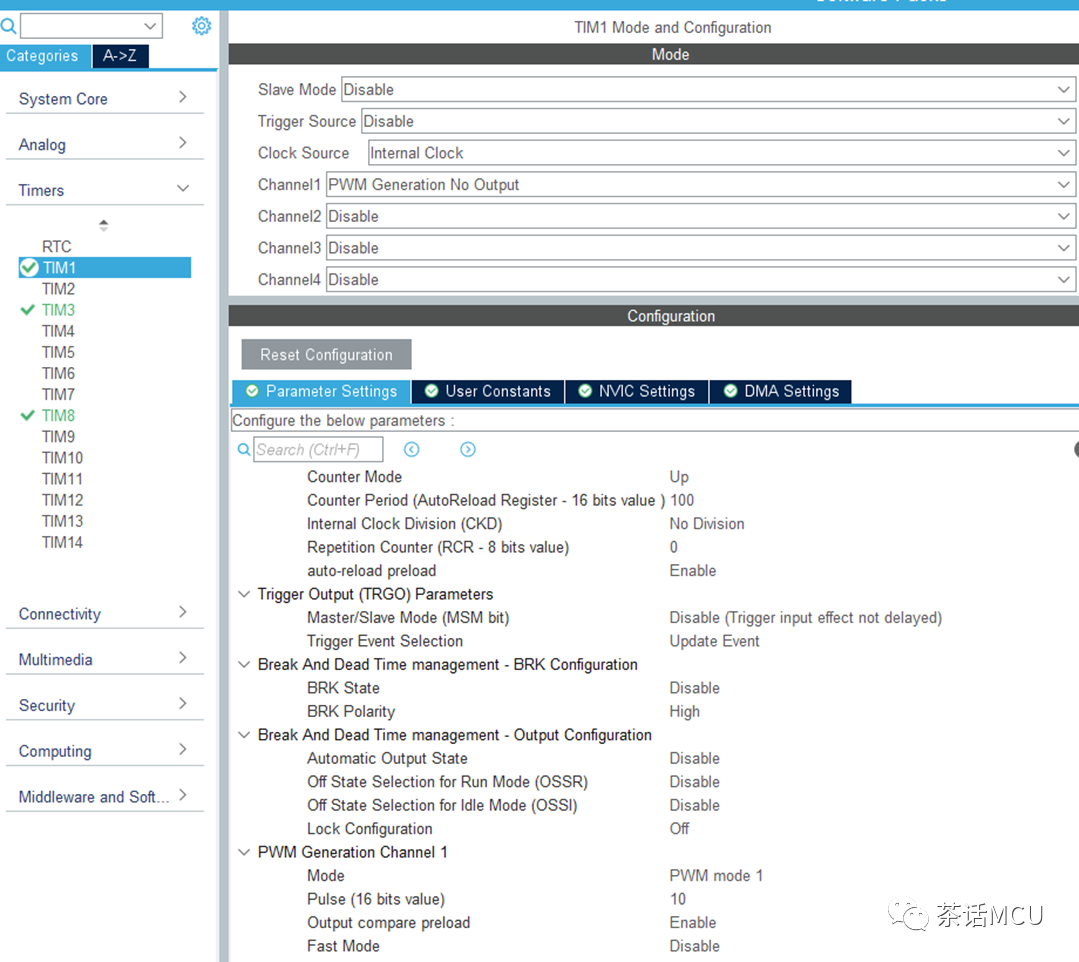

下面是关于TIM1时基参数的初始配置,其中ARR和CCR1值我是随便设定的,算是个过渡值,目的就是产生更新事件和比较事件,之后都会按照代码中预定的数据运行。
1 M5 r; s, N$ J* O1 R
9 E# h+ }2 s6 E# o2 t

1 w& L- i. F% u% `9 R" s
下面是有关TIM1的基于更新事件和通道1比较事件的DMA配置。
5 i  J8 `8 L) M6 G1 t: _
* j7 a- n2 }4 v! J/ I
下面截图是关于DAC的CubeMx配置,比较简单,开启其输出功能即可。

8 M2 D' |( _4 h1 _% Z
5 h" _, J. [4 o5 m' ~9 i8 _
下面截图里的数组DacOutData[10]存放不同时刻DAC输出所对应的数据。数组PulseData3[30]存放10次DMA Burst 传输用到的数据。显然这两个数组数据在使用时间上要匹配,否则输出波形对不了。

( o1 K. x" r5 Y0 n

. X& c4 [- {6 h+ S3 `* ?5 W
下面是具体的用户代码,使用CubeMx进行配置和STM32 HAL库函数,以源码形式放在下面,供有需要的参考、使用。
  1. HAL_DMA_Start_IT(&hdma_tim1_up, (uint32_t) DacOutData, \
    . ?$ K! b- v2 }# u% g) w1 q
  2. (uint32_t)&hdac.Instance->DHR12R1, 10);% O! E: y9 ^- j1 D6 T2 p, O
  3. 2 R0 b. |: V# V6 n4 z2 S$ l- O* f
  4.   __HAL_TIM_CLEAR_FLAG(&htim1,TIM_FLAG_UPDATE);
    3 V4 U3 s" y4 f' s3 e
  5.   __HAL_TIM_CLEAR_FLAG(&htim1,TIM_DMA_CC1);
    . `/ e8 w5 k6 M0 @
  6. 6 x. p% A5 W. {3 F. ~" {
  7.   HAL_TIM_DMABurst_MultiWriteStart(&htim1, TIM_DMABASE_ARR, \
    - @. h! e: e: h* E& D# [
  8.   TIM_DMA_CC1,(uint32_t *)PulseData3,   \
    2 {/ m. p7 Z  U6 Z. |. `  z
  9.   TIM_DMABURSTLENGTH_3TRANSFERS,10*3);% J$ l- K! T. w8 S) W- [" L

  10. " V, b5 X1 c" |. {
  11.   __HAL_TIM_ENABLE_DMA(&htim1, TIM_DMA_UPDATE);* R$ c( C" t4 ]
  12. & r+ R; G- p, l( |
  13.   HAL_DAC_Start(&hdac,  DAC_CHANNEL_1);9 t3 A7 @# a7 J1 E* c' k
  14. / C# l9 w. z, q
  15. __HAL_TIM_ENABLE(&htim1);
复制代码
6 [, a0 K- J( Z( @( R$ P9 n
下面黑底黄线图是基于上面配置及代码的最终实现截图。跟最初的需求曲线进行比对,不难发现是一致的。
; d( q. T  w: S" f# A( z6 `
3 U) R: Q+ ^! j- {
# c- n% F9 Q: @1 X, [: g8 Y
OK,今天的分享就到这里,是些比较基础的东西。只有掌握最基础的,才会有最灵活的发挥。
