【NUCLEO-U083RC评测】②创建模板工程及BSP的使用

[复制链接]
小萝卜啦啦啦 发布时间:2024-5-5 20:25
开始正式测评前,需要准备一个基础的模板工程,后续的测评内容都在该工程的基础上修改
; k" Y8 U9 }, w: |
首先同步一下我的开发环境及软件
电脑:Windows 10 64位
STM32CubeMX版本:6.11.1
STM32CubeMX中U0 Pack包版本: 1.0.0
Keil版本:5.37.0.0
Keil中U0 Pack包版本:1.0.0

; c2 J- M: m2 Q4 {
一. 模板工程创建

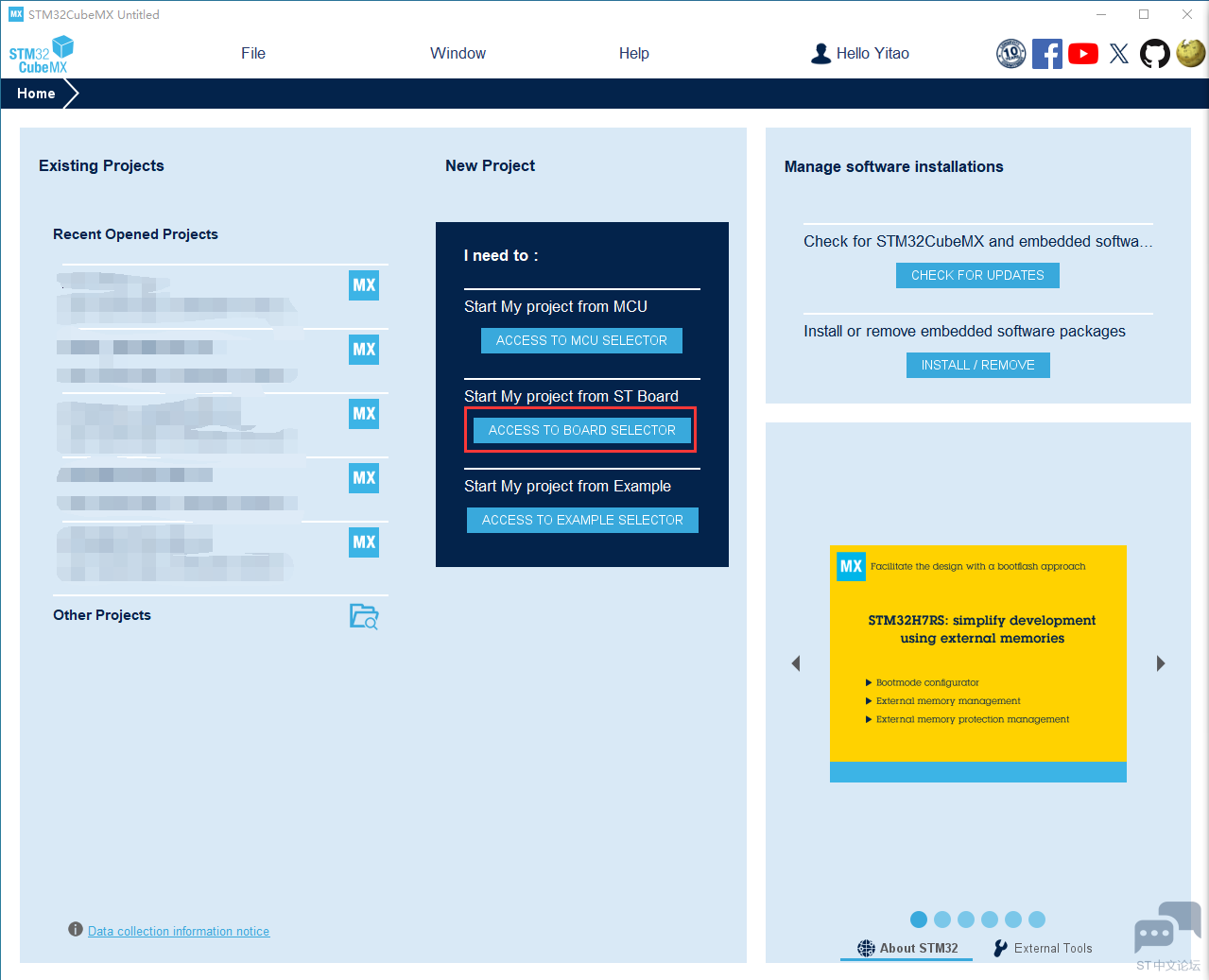

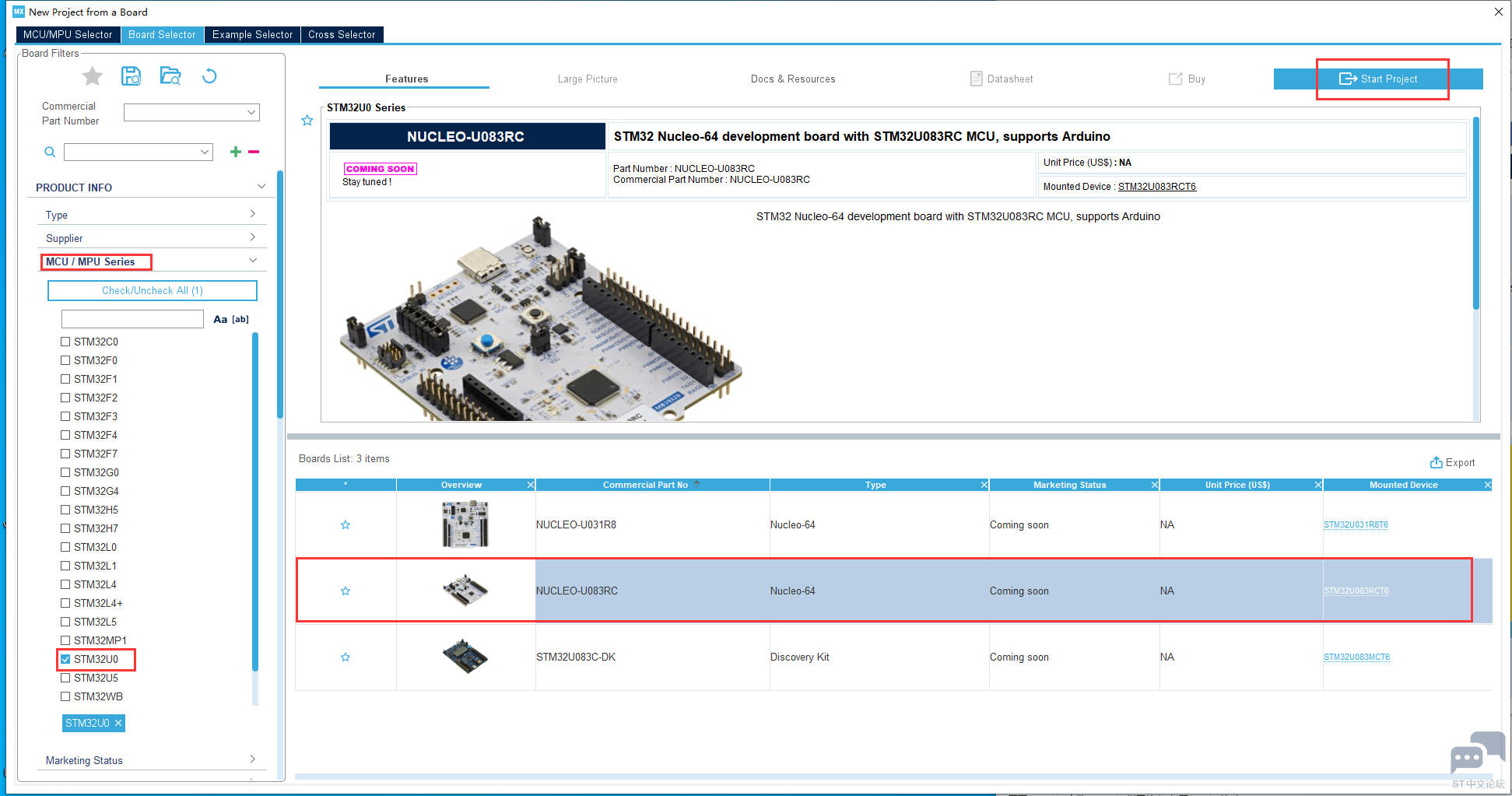

打开CUBEMX,选择从开发板开始创建工程
通过左侧的筛选条件,找到U0开发板

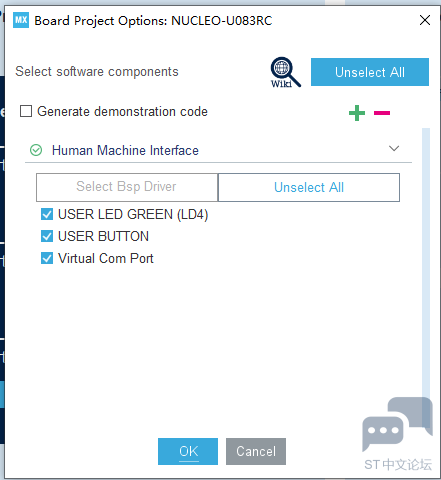

弹出的人际接口默认是把LED、按键、虚拟串口都选上了,这些都保持默认即可(如果后续不要可以在CUBE中关掉)

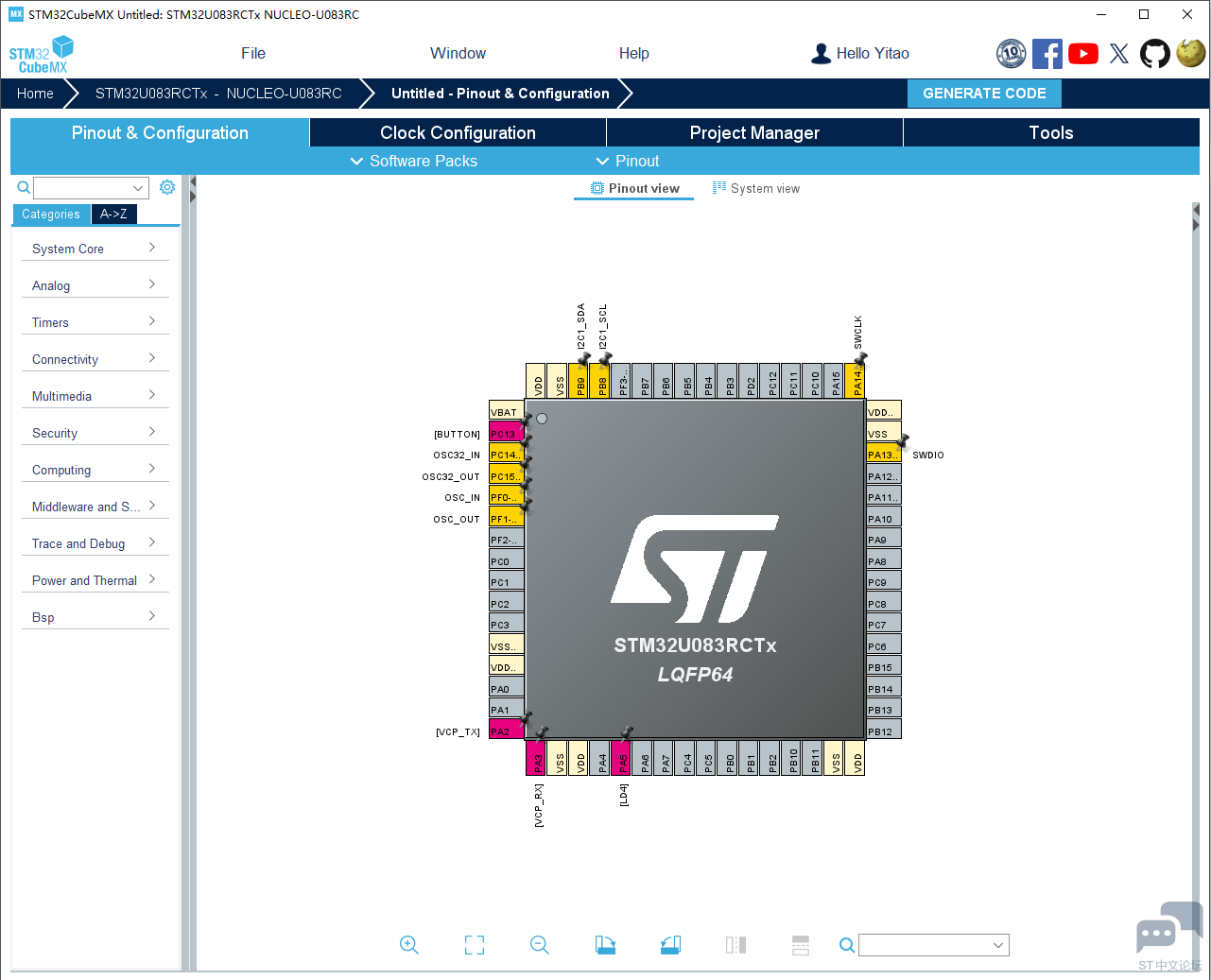

可以看到LED、按键、串口都被配置好了,都不需要用户再来手动配置

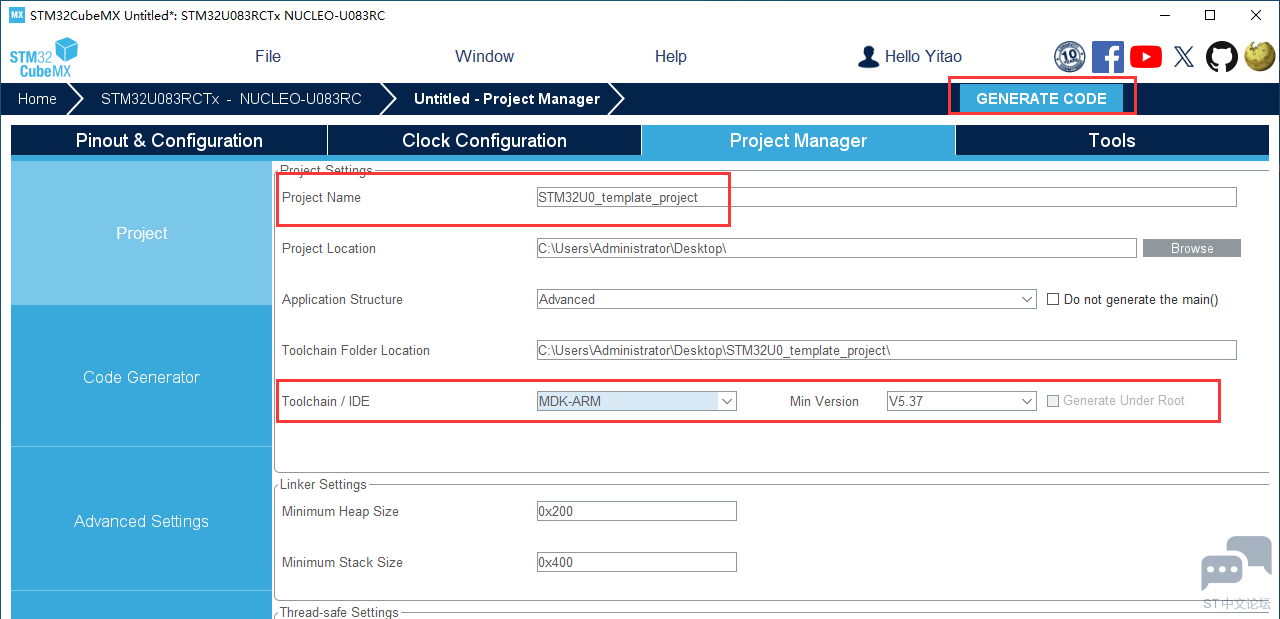

来到Project Manager中设置工程名字和选择IDE,生成工程

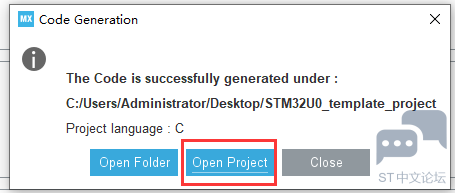

生成完毕后,会弹出如图提示框,我们选择直接打开工程,就会直接自动打开keil

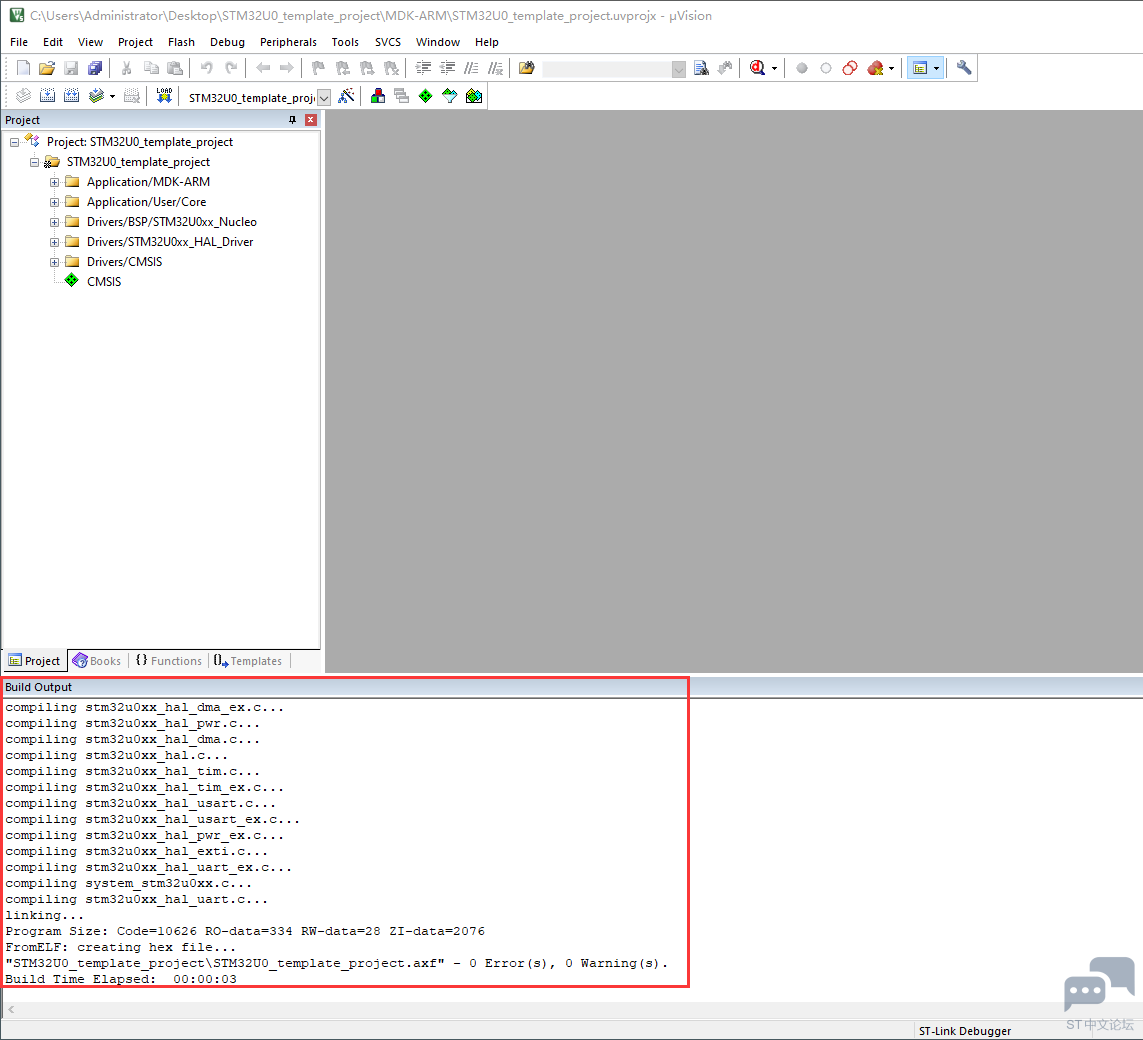

全编译,没有错误没有警告

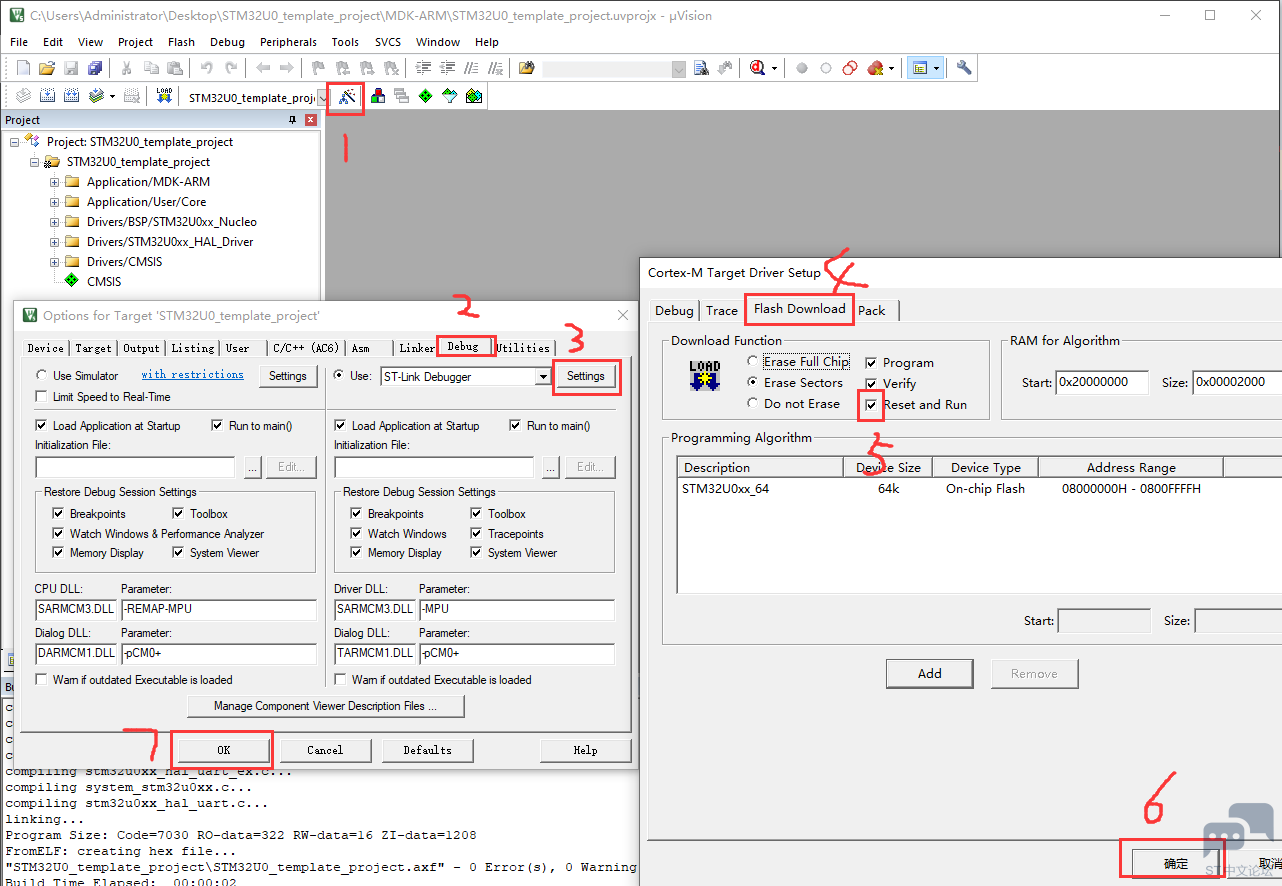

下载选项中把烧录后自动运行勾上

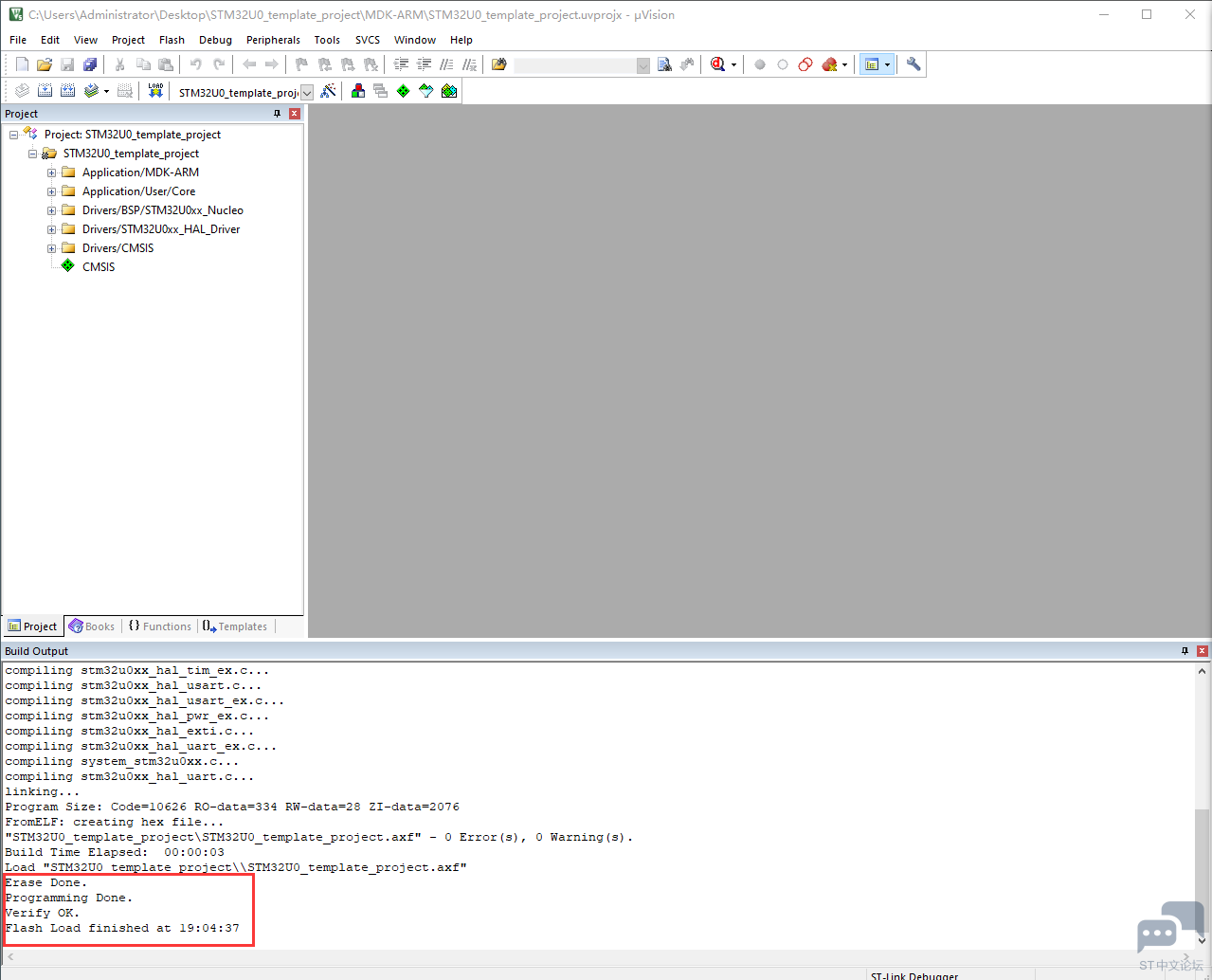

下载也没问题,那么模板工程就创建好了(但是还不能直接使用,主要是串口还不能马上使用,还需要稍微修改一下,详见下面的BSP使用)

6 t3 }0 N) Q4 k- s" u4 a* e
二. BSP的使用
BSP的各个函数在stm32u0xx_nucleo.c中,需要调用什么函数可以去这里看

; n5 _: M0 X- F3 a$ ?/ X; y9 P
2.1 LED
在文件中LED相关函数后初始化、去初始化、亮灯、灭灯、翻转、获取灯的状态

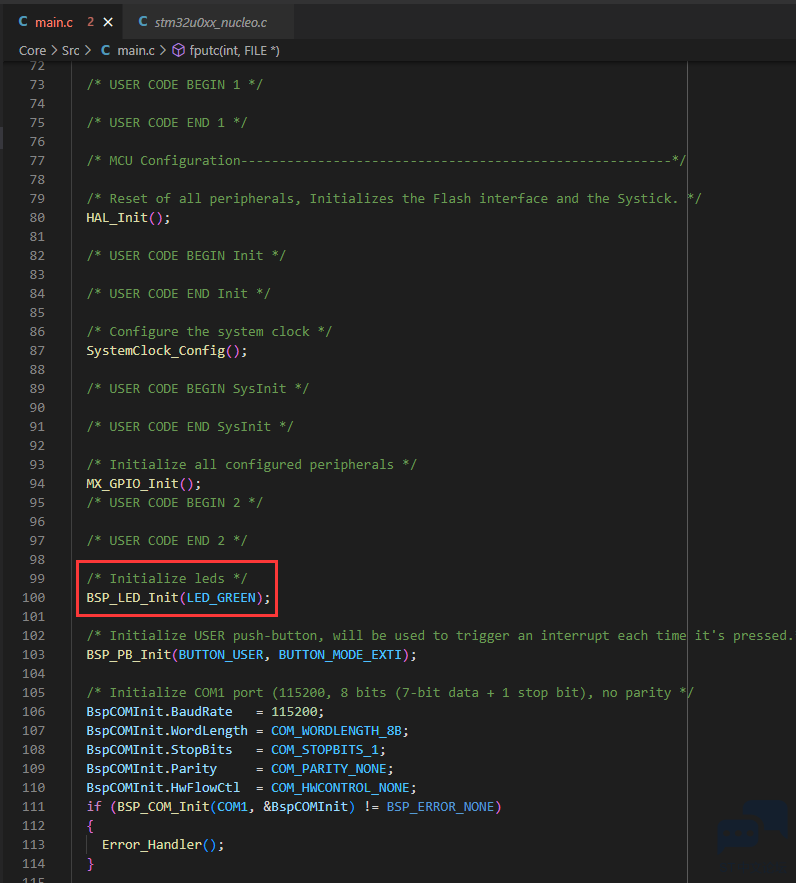

其中初始化已经由CUBE自动配置调用了,我们直接使用即可,自动生成的LED初始化函数调用如下

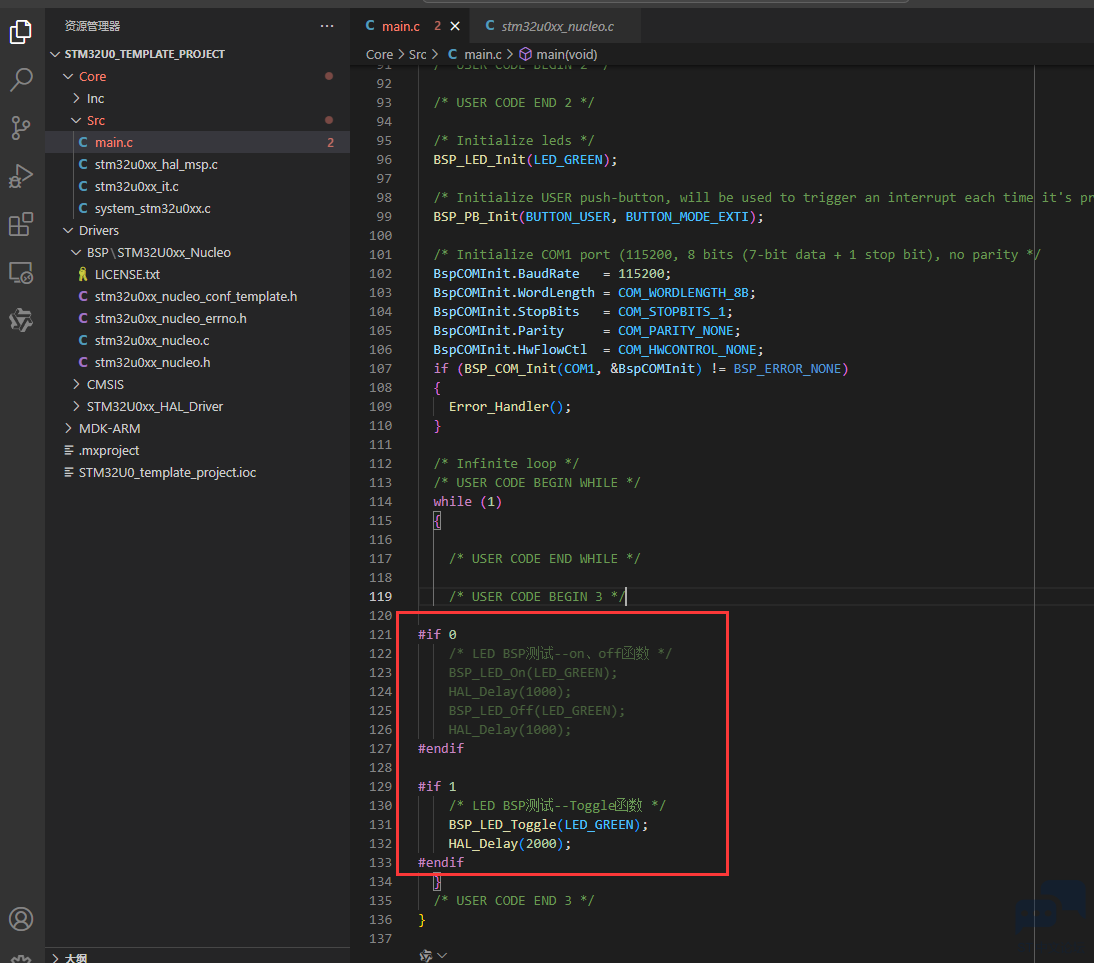

这边以LED的闪烁为例,这里用了on、off函数和Toggle函数两种方式实现了LED的闪烁
  1. #if 0
    ( D9 d. L) X* B4 Z4 {$ k7 ^7 C

  2. - f4 \+ I) r8 C8 T# `$ {# l) `* e# b" i
  3.     /* LED BSP测试--on、off函数 */
    ; u. N) E/ \3 s' j; K

  4. - s9 y8 K; h' R6 O$ p3 }9 A
  5.     BSP_LED_On(LED_GREEN);7 h' I4 B" E, O5 \* Z! D; u
  6. , x2 q6 B. ^; m, E/ \, [! M9 }
  7.     HAL_Delay(1000);1 W( \  J, K: u: }
  8. ; d3 A! h: j0 X1 n. y+ R
  9.     BSP_LED_Off(LED_GREEN);
    0 e! [# r3 A% I. f

  10. 5 j0 L, a, I9 j, y
  11.     HAL_Delay(1000);3 E& J2 f) Y2 y  e
  12. 8 T6 H3 I/ J6 w' M  D2 T4 z8 n
  13. #endif
    : t* Q. u% w0 |/ M+ F7 r8 A( g

  14. - @* J4 z6 i$ b7 r6 V( k
  15. * T; i+ c( {3 @5 A$ y! I% J; @

  16. $ v4 ?! p4 y1 I! F( F& }$ g: o, b
  17. #if 1, k7 f6 R1 C: G# O8 Q; u+ @

  18. 7 @/ z4 Y( p) o' G5 e6 s
  19.     /* LED BSP测试--Toggle函数 */- c( h) t3 k+ B6 y5 g1 l

  20. $ ^7 B( r( ^( c7 G4 A5 S
  21.     BSP_LED_Toggle(LED_GREEN);# s! C& V" U: G, J6 f6 [

  22. 2 O5 k! R. i- R& u$ Q
  23.     HAL_Delay(2000);  S* C/ @% Y( A
  24. ( ]4 y( h; ?' V; j# L9 U
  25. #endif<span style="font-family: 宋体; font-size: 10.5pt; background-color: rgb(255, 255, 255);"> </span>
复制代码

7 ^1 {1 h5 H6 s% _; ]0 o  \! F# ^
2.2 虚拟串口

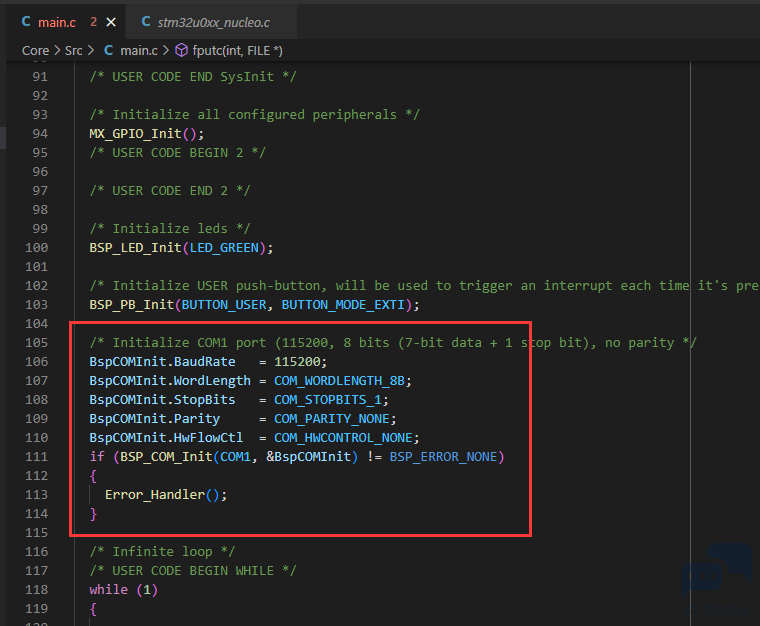

自动生成的串口的初始化函数调用如图
7 c# B/ }1 `" i+ P. o

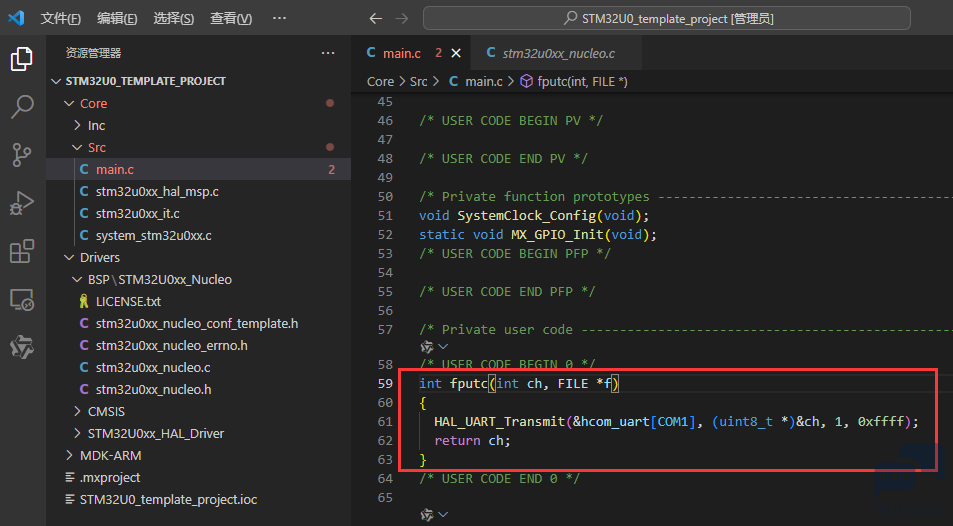

虚拟串口主要是要做打印输出,一般使用printf,但是当前工程不能直接使用printf,需要做一下printf重定向
. c$ L9 R3 X! N9 v8 F+ K
  1. int fputc(int ch, FILE *f)6 e, L6 H8 {# x6 h7 j' ]! y# z
  2. 8 a  z. K8 W3 {5 ]) @9 A0 x
  3. {) {0 K! p8 c: `1 b; L/ M
  4. , K. x' P/ H+ s9 ^+ m# M) {
  5.   HAL_UART_Transmit(&hcom_uart[COM1], (uint8_t *)&ch, 1, 0xffff);
    8 R# G% X( j$ n' X
  6. 4 ~& l+ r% b7 ^' H
  7.   return ch;8 p$ H* @5 K) G) v

  8. ) a  T: U4 C. x7 a6 J5 d) C
  9. }
复制代码
; p* [% B# c. u& F

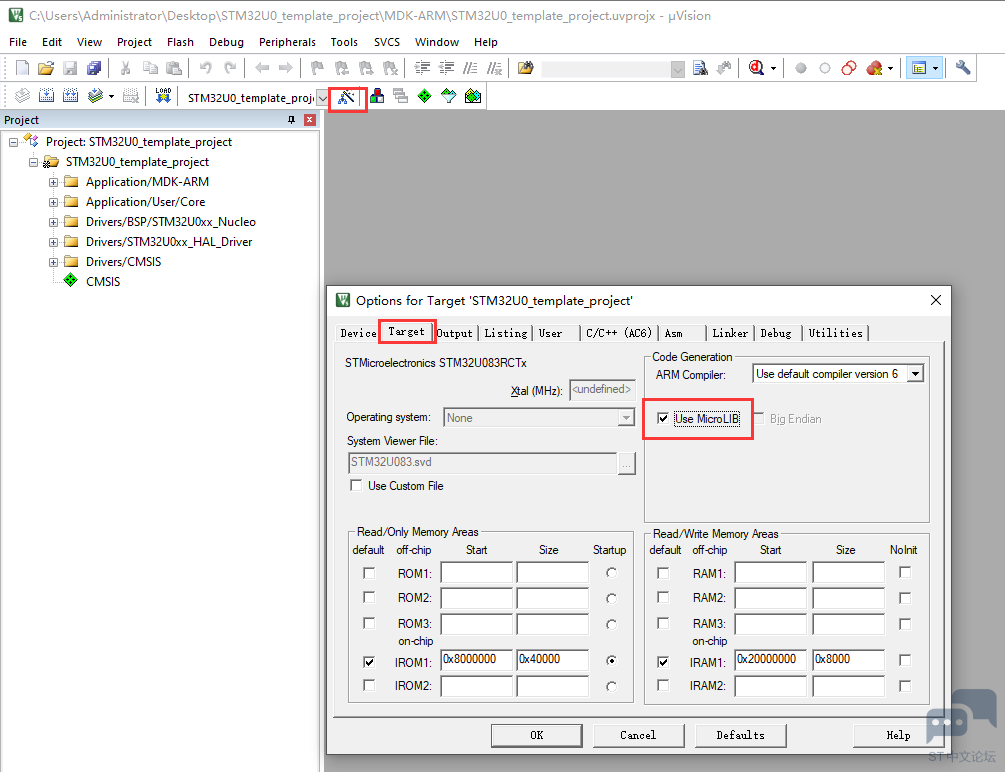

Keil中开启一下Micro LIB

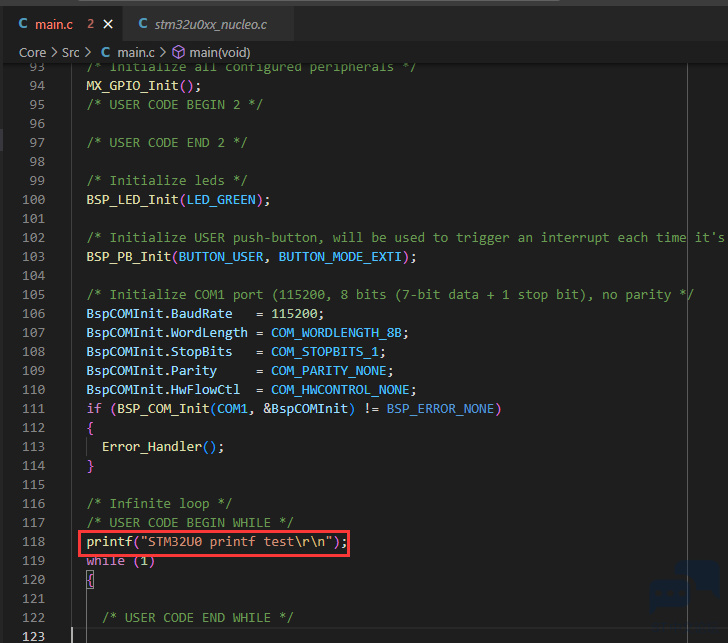

增加一下printf函数,测试一下他能否正常工作
  1. printf("STM32U0 printf test\r\n");
复制代码

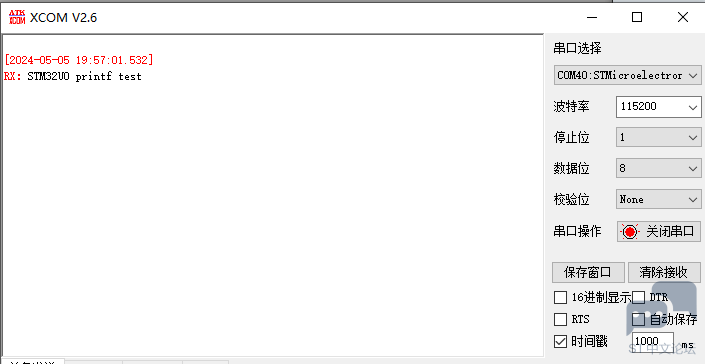

编译烧录,打开串口软件,复位芯片,有打印输出
+ k' ]9 Y6 l( I: m
2.3按键

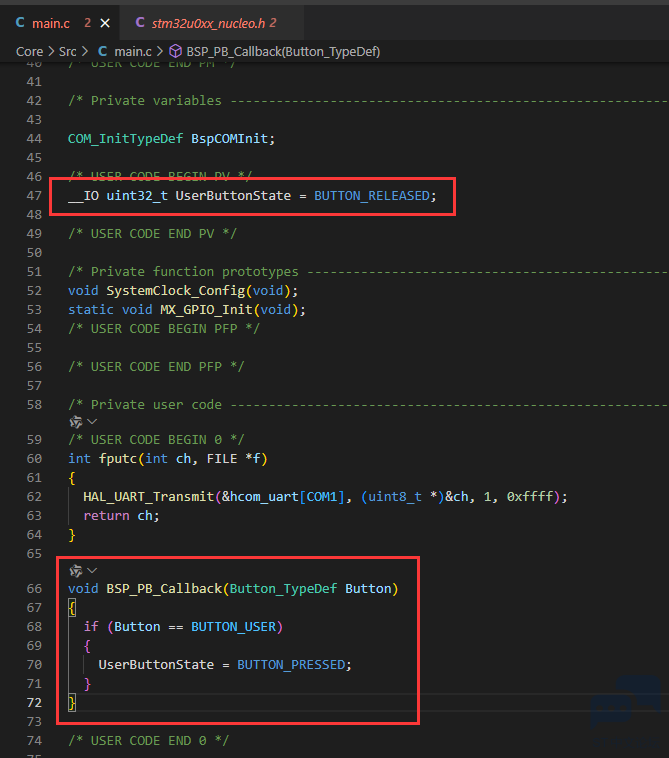

BSP默认是把按键做成了中断触发,stm32u0xx_nucleo.c中有一个叫BSP_PB_Callback的虚函数,当按键按下后就会调用这个函数,用户就只需要关注实现BSP_PB_Callback,在这里面处理按键按下后的业务
  1. __IO uint32_t UserButtonState = BUTTON_RELEASED;
复制代码
  1. void BSP_PB_Callback(Button_TypeDef Button)4 f3 {) I9 k, \0 Y0 ?
  2. + L; B& X( @2 I8 Q
  3. {5 u- o" i) A% c/ G& A, Y4 X6 E
  4. ( Q- d' G- ?6 s# s% Z+ a* t7 X
  5.   if (Button == BUTTON_USER)7 w7 F& S! \' l1 q
  6. 9 ~" M' q0 g/ @, P% J! o/ o
  7.   {
    # t$ o* o; k6 V$ ^' \2 g$ E5 @5 B. l

  8. 9 o+ x5 D9 G# Q! }8 h6 o9 y0 m
  9.     UserButtonState = BUTTON_PRESSED;
    4 r; M2 m8 z( u& S$ A' X6 E8 i& c
  10. ) W- ?/ L0 i! x- y" ~% D
  11.   }+ j) f$ b; |& L9 X

  12. % \8 z; s& S- A- `6 s' m& g+ ~7 n  T
  13. }
复制代码
1 v: L5 A' v9 o" `$ q
  1. #if 1
    % a9 m5 x( b8 X7 D! [6 u

  2. . B& w0 |" y! G/ v' s8 `. S
  3.     /* BUTTON BSP测试 */
    8 I; E( G# y% {1 X: Y
  4. , Z/ v2 V7 ~, p3 W8 c* V- B, I, K$ @% \
  5.     if (UserButtonState == BUTTON_PRESSED)
    4 Y3 d) q$ j' Z6 f5 W' i

  6. 4 `/ S4 ~8 ]6 S$ Q  \* T
  7.     {
    6 `9 L  c5 i/ \

  8. ' y6 s6 g8 F- H6 {( v4 B+ z& F* T0 I
  9.       UserButtonState = BUTTON_RELEASED;
      X& I" Z& e+ r6 @

  10. 5 Y& M0 P! d" q; [$ z* @8 Y# o* ?
  11.       BSP_LED_Toggle(LED_GREEN);
    + U, X( G  A2 j8 Q8 b
  12. ' L! f1 A0 f7 o- A. t
  13.     }
    : q) U  r# E; _( h7 _) \; A
  14. / n) k; R2 J4 A; V" X
  15. #endif
复制代码

: h$ V5 [) n; O1 ~  w- c  S

' A! {: G4 J7 J( ]& B2 S8 `4 K

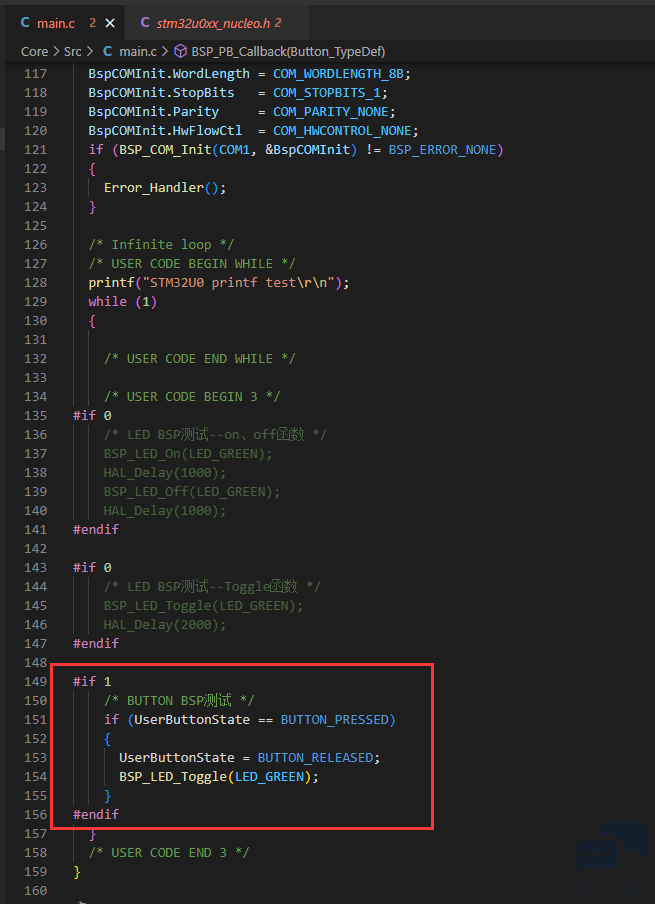

USER按键按下后LED就会进行翻转

( F/ }% F/ Y% O/ T5 v! L' m
模板工程(额外增加了define,替换了上文中#if后面的1):
STM32U0_template_project.rar (5.15 MB, 下载次数: 2)
赞 1 收藏 评论1 发布时间:2024-5-5 20:25

举报

1个回答
STMCU-管管 回答时间:2024-5-9 14:05:03
流程写的很详细,可以按照之前申请的内容再扩展一下9 C* T4 E3 v+ ~6 p0 L# c
