简介
客户在使用STM32G474RE进行产品开发的时候，操作系统软件使用了RT-Thread 5.0，同时由于要做ClassB认证，所以在RT-Thread系统上，移植了ClassB 2-3-0版本安全库。用户程序另外一个功能是固件升级，在调试固件升级程序的过程中，发现一旦执行了ClassB的启动自检，就会出现固件升级失败。调试发现，固件升级失败的原因是写Flash的时候发现Flash状态寄存器的错误标志被置位，导致Flash写操作失败。客户根据现此象反馈ClassB的自检代码有隐患，导致Flash出错。
本文分析了出现该错误的原因以及解决办法。
. X- E, E7 y) M( C& y* ^4 Y9 l

4 ]+ N" R2 s& B" U4 \3 h( r; S2
( M5 T) C5 }! l$ O问题描述
4 N9 q- s" b: G. q
) N* }+ f: R: w  u7 n# q, ?
根据客户的问题反馈，我在NUCLEO-G474RE开发板上单独移植ClassB，通过调试，没有发现类似问题。为了复现该问题，从RT-Thread官方网站上下载了5.0版本的RT-Thread代码。RT-Thread对STM32的支持是相当友好的，代码中包含了对多数STM32开发板的支持，所以对于NUCLEO-G474RE开发板，只需要找到对应的目录，打开工程即可，如下图。
1 D% f  B& T' A( \2 e: J

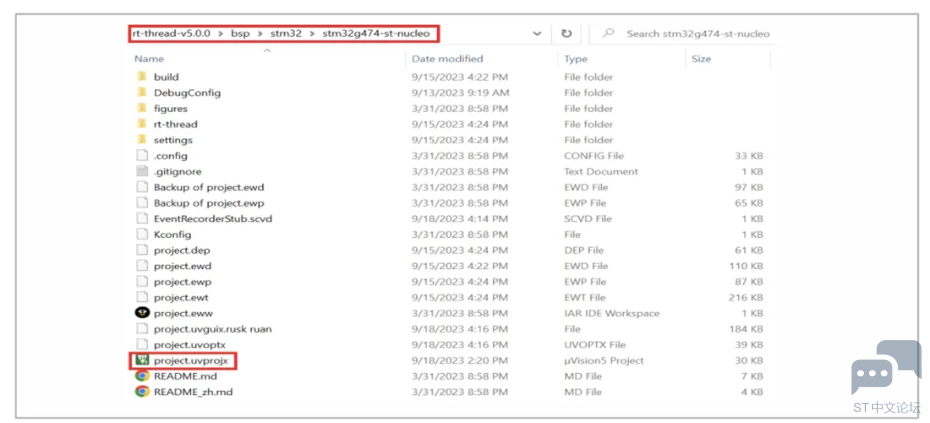

▲ 图1. RT-Thread工程目录

7 |0 o4 K8 x- x在上述工程下，直接添加ClassB的启动自检代码即可生成客户出现问题的软硬件环境。
% ]" v: q8 M( ?* P0 `  L移植完ClassB的启动自检代码，通过NUCLEO-G474RE开发板调试发现，当执行启动自检，跳转到主函数之后，通过查看Flash的寄存器，发现Flash状态寄存器的PGAERR，PGSERR标志被置位，如下图所示。

▲ 图2. Flash错误标志

从RM0440参考手册上关于PGAERR和PGSERR的描述可知，这两个标志位只能由硬件置起，而且是由于写Flash才会导致该错误标志被置起，而在测试的代码中，并没有Flash的写操作，由于之前有发现Keil调试器导致G0出现的Flash错误标志的问题，刚开始也怀疑Keil调试器导致类似问题，实际测试发现该问题与调试器无关。
5 Y9 _3 u5 U  G! Q1 D% R5 \

3
问题分析与解决

9 C  U% o- `4 Q! F4 K8 O/ |. n
; j" e3 Q9 J0 q# p8 J, o# A结合参考手册对PGAERR以及PGSERR的描述，只能从写Flash的角度去分析问题产生的原因，最终通过单步调试，发现其中一句代码导致了该错误标志位的置起，如下图所示。
2 b4 c1 E: W0 t/ H$ @

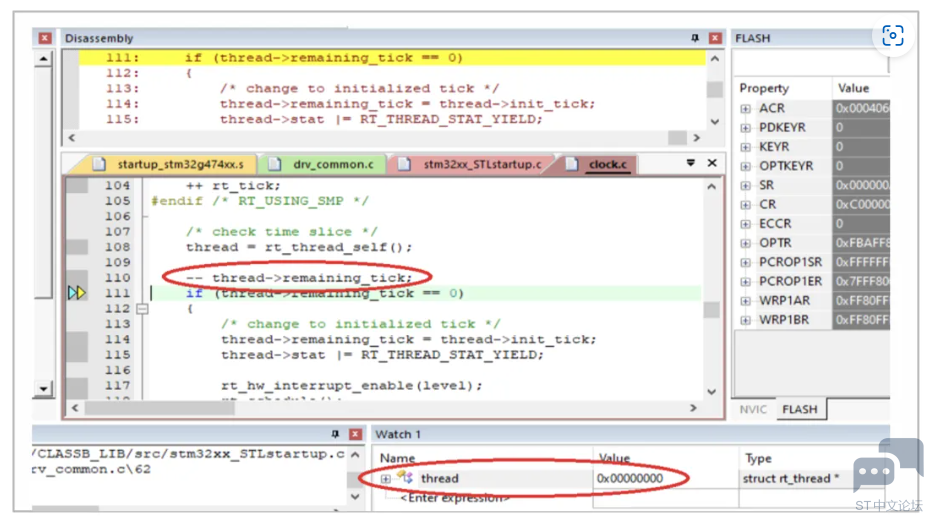

▲ 图3. 错误代码

: ^. G" i* T: {6 }
在SysTick_Handler中断服务程序中，调用了RT-Thread的函数rt_tick_increase，该函数中的变量thread为一个空指针，其地址为0x000000，在STM32G4中，该地址恰好映射为Flash的地址，从上面语句--thread->remaining_tick实际上产生了Flash写操作，所以最终导致了Flash的错误标志置位。
( v+ M5 g4 C1 W% x找到该问题原因之后，反馈给客户，客户在其板子上验证了同样的现象，所以该问题与ClassB的自检代码没有关系，而是由于指针变量没有赋值，导致指针指向的地址为Flash地址，如果此时对该指针变量进行赋值操作，就会产生Flash错误标志位被置位的现象。

1 P5 j  J9 q( X: w9 z
) X' U1 s* T( `$ F7 j4
小结
+ m, B5 I1 x6 ]' X

在STM32软件开发中，不当的指针操作，尤其使用未经初始化的指针可能会引起莫名奇妙的问题，所以在使用指针变量的时候，需要注意指针地址的正确性。
