【2025·STM32峰会】4、实训分享篇-基于H533的VScode调试详细操作

[复制链接]
qintian0303 发布时间:2025-5-16 14:16

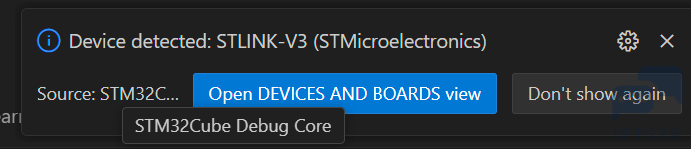

       我们打开插件,通过USB连接一个H533的开发板,可以看到直接发现STlink-V3(板载的调试器):$ K. c, R, P2 K" J; o  I
1.png 0 Y& v- C9 x4 W# w& P2 F0 _

6 o, K# i. v! M! }       我们可以在STM32CUBE DEVICES AND BOARDS中点击这个STlink-V3进行更新固件、控制操作:
' t$ x- M, T) X
9 S  H! i& _! E& U
# F- n7 @" F$ M/ V! ~1 O+ q
       Blink操作可以让STlink-V3等闪烁一段时间(STM32H533开发板对应的是LD7),以此可以判断是否通信正常。
9 F' y( L- B& Y4 ]       更新后Blink操作对应的LED变为了LD1,这个应该和不同版本的固件有关。
9 k, ^# d7 J0 \2 b" r6 |       在STM32 VS Code Extension中可以在STM32CUBE KEY ACTIONS下看到我们可以直接运行的一些软件:
) b. ]2 T2 u" G! G1 |0 K0 B8 ^: K/ W- i: b; f/ m
4 o$ C" i; h9 x* }6 F( I

" z. d. n7 T8 f. n) n; e! s5 t       第一个就是我们必用的STM32CubeMX,用于初始化代码生成,单击就可以运行,相当于和现有软件的联动吧;: f* w7 O- k) r- e; _( p* t
       接下来是个STMCUFinder,主要用于设备选型,可以快速获取现有产品线的资料,支持按资源搜索,实际上这一部分已经融合到STM32CubeMX里了,没必要下载.
" p+ P7 ?: m8 B; R9 y7 {* L       创建或者加载工程3 r. y. w" C5 U: q

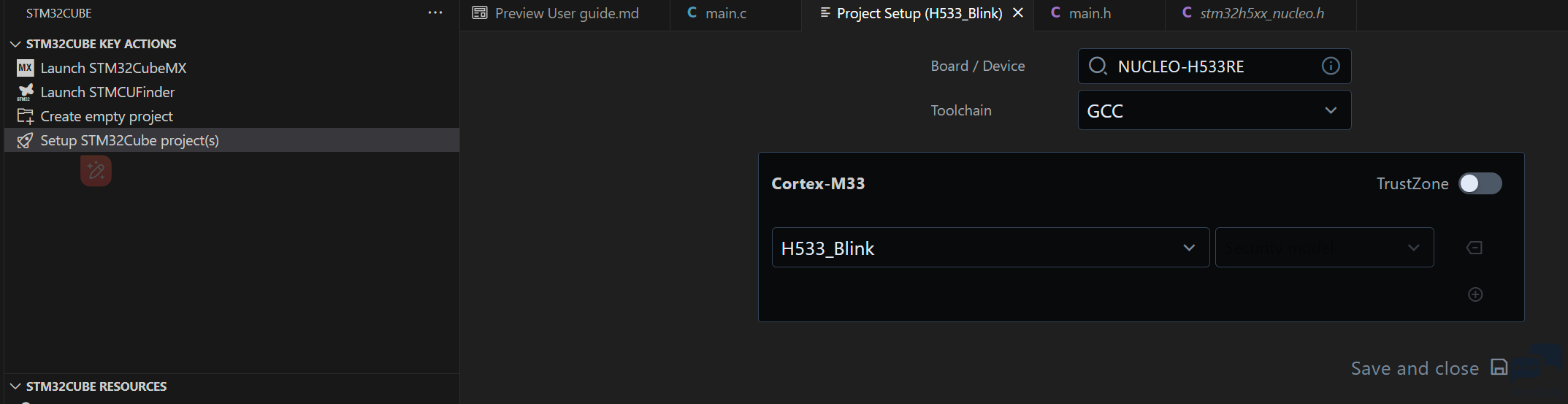

       可以通过两个途径,一个是通过创建一个新的工程(不推荐),另一种是通过STM32CubeMX去生成工程,相信这也是用的最多的,这里注意了使用上的变化主要是工程配置:% t% S. k! d2 E
5.png   m2 q5 z1 r% G( K
8 g! _/ v4 x/ K1 g) k2 {
       要创建一个针对VS Code的项目,用户必须在STM32CubeMX的项目管理器面板中选择CMake工具链。1 {0 X0 i4 F7 E* `8 e& h
       创建的工程如下:
: |5 i5 d- b8 g' @
4.png ) A5 p8 D7 D/ T! V

( k, S5 r7 G, [/ ~       可以看到没有常用的那三个IDE的工程文件夹了(MDK、IAR、STM32CubeIDE),不过目前还不能将这个工程加到VS Code的插件中,2.1.1版本可以看到:# X1 p# o6 _& _- b. q+ X, y
# D5 h; \$ W- E9 F: d4 H
9 L) G4 t( P5 F4 d3 O* o* K
       工程管理这里对应的是红色的,通过错误信息的解读是可以看到找不到STM32CubeCLT,也就是说基于VS Code进行CMake工具链工程的管理需要STM32CubeCLT的参与。7 d% p# }* D0 F4 @0 P7 G

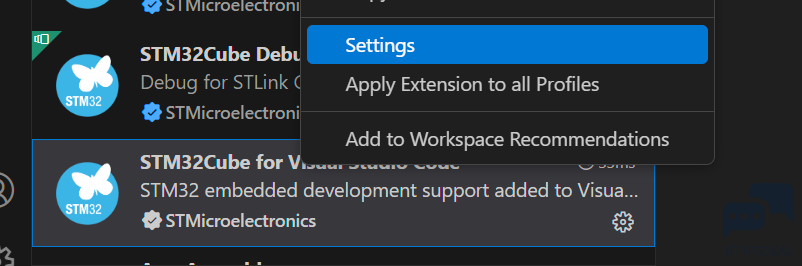

       我们通过查看的配置:
% a" L; R. X! X) M' {, ^
7.png & e$ E! X% _4 t# e5 h0 [% @! L

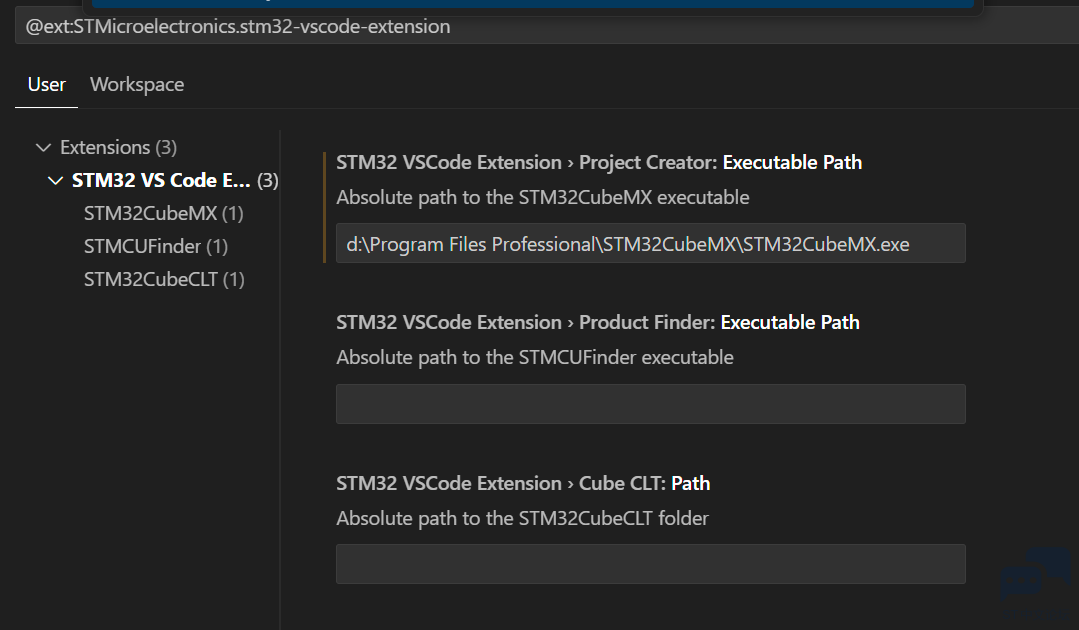

: g1 V+ x5 b( K3 S       发现:
$ l; y( t7 R: ~3 M6 L1 }, q% k& e
# t4 _' ]: b8 W4 o# v
       目前只有STM32CubeMX是有相关联路径的,我们需要安装相应的软件,会自动刷新:2 V" _2 G9 E4 w  v" v
7 A# H# w, F6 @
' I, Y( w% w; C# u' I* G
9 [- E: ]  d' g/ r

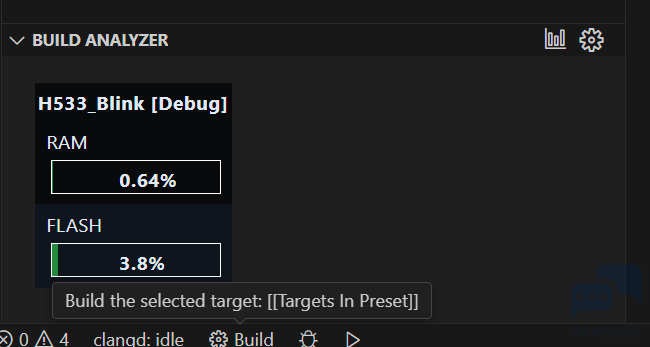

       接下来加载工程,直接编译,可以直观看到资源利用情况:
: r$ W; X: q  v
10.png ' h, Z4 X( J* {$ ]+ R

3 K0 J; A# G  E4 c       如何加载一个工程,在第三版中已经没有直接加载程序选项,我们需要通过如下打开:
6 k6 d* `: a! U2 M+ d  |/ d- i8 I
& u0 U7 z$ D3 h  f$ i; h, M4 \: ]

+ a7 P$ q2 g- N  {0 ~       然后选择预设配置““Debug” ”,转到STM32的VS Code扩展,然后点击发现STM32Cube项目:
! E- b5 U" Y( B
5 c! W. o" V7 l2 \

# w; Y! l. \  S# {2 G" b       这个时候就会跳转的工程文件,或者已经构建完的可以直接在工程文件进行“Build”:1 H. }1 E: y7 X7 n
9 S0 D# }+ [! Q. u: d3 Z

# _' ]0 n! Z. j" x       然后下载就可以了,会打开elf文件,定义到STM32CubeProgrammer进行下载。

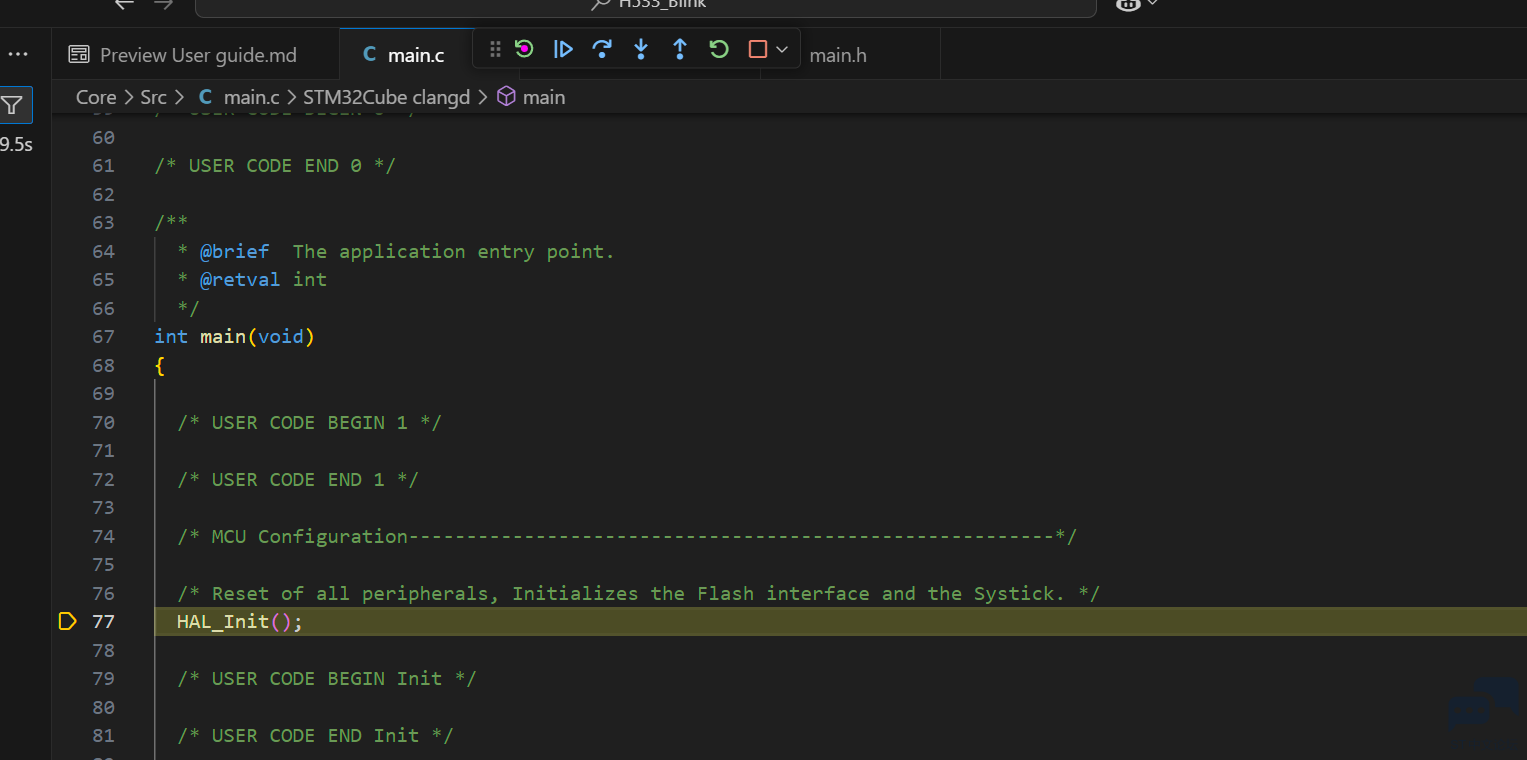

3 ^- O6 G( Q! e" Z0 [: B2 c       如下在线调试界面:
/ }& v: z# I4 |% c9 b( \$ w
14.png 5 \! o' s, v" m0 f' V

7 ~1 |1 j" z) k& D* l# {- Q+ T       直接在对应文件内就可以设置断点:, K5 r$ `1 {- M) r$ ^7 L) u6 @
15.png 2 y2 R, P- A4 W

' x$ R: `% u8 d( U- h. g$ x. i- R2 ^- [0 \& N1 B

, x/ f0 h$ J+ r- z9 ~! @
/ J- R3 C0 o- Y* q! m( e% t: N9 |1 |8 y  _* Q% R0 f
( z, q* n. y, D5 K2 ?" u" z9 ?
. @9 c' C) a" F7 r6 K
9 Y+ i+ A! J7 O! [% G* f8 ]
: _1 @1 i  s9 `  {4 D) p
: i, s' n6 N% i

/ Z5 W' @4 N' @" l* W
% |/ V! N- T7 m, T# Y       用VScode编辑程序有一个特点,就是对应的程序的输入参数会显示类型,这个也会比较直观,这个在其他IDE中还没有见到过。新版STM32Cube for Visual Studio Code插件进一步简化传统STM32开发环境搭建步骤,也进一步降低开发门槛,不用费劲的配置支持环境。现在我们的程序可以调试下载了,大家都来体验下最新的开发方式吧。
